看懂桥梁施工图及识图构造物配筋图方法桥梁施工图及识图构造物配筋图方法桥梁是交通的重要组成部分，其建设需要高超的技艺和严谨的工程设计。
其中，桥梁施工图及识图构造物配筋图是桥梁施工的关键依据。
本文将介绍如何看懂桥梁施工图及识图构造物配筋图，帮助相关人员更好地理解并掌握桥梁施工的技巧和方法。
一、整体阅读在拿到桥梁施工图后，首先需要从整体上了解图纸的比例、标高、尺寸等基本信息。
这些信息能够帮助你建立对整个桥梁结构的宏观认识，为后续的深入阅读打下基础。
同时，注意观察图纸的细节，如线条的粗细、构件的连接方式等，这些都会影响桥梁的施工和质量。
二、构造物配筋图构造物配筋图是施工图中的核心部分，它展示了桥梁各个部位的配筋情况。
要理解构造物配筋图，需要掌握以下基础知识：1、钢筋的类型：根据桥梁的不同部位和不同作用，选择不同种类的钢筋。
如直径、形状、抗拉强度等。
2、钢筋的布置：了解钢筋在桥梁各个部位的分布情况，以及它们之间的间距和排布方式。
3、钢筋的连接：熟悉钢筋之间的连接方式，如焊接、捆扎等，以及连接点的设置和处理。
在阅读构造物配筋图时，需要注意观察细节，理解图纸中标注的含义。
例如，观察钢筋的布置是否合理，连接方式是否符合规范等。
同时，需要结合实际情况，考虑施工条件和工艺，从而更好地理解图纸。
三、施工注意事项在阅读桥梁施工图及识图构造物配筋图时，需要注意以下事项：1、施工前需要仔细阅读施工图，了解设计意图和要求。
2、根据图纸要求，提前做好施工准备工作，包括材料采购、设备调试等。
3、在施工过程中，严格遵守设计要求和施工规范，确保施工质量。
4、遇到问题时，及时与设计师沟通，避免因误解图纸而导致施工质量问题。
5、注意施工安全，遵守安全规定，确保施工人员的生命安全。
四、总结看懂桥梁施工图及识图构造物配筋图是桥梁施工的关键环节。
相关人员需要从整体上了解施工图，掌握构造物配筋图的阅读方法，注意施工中的安全事项。
只有深入理解施工图，才能更好地指导桥梁施工，确保桥梁的建设质量和安全性能。

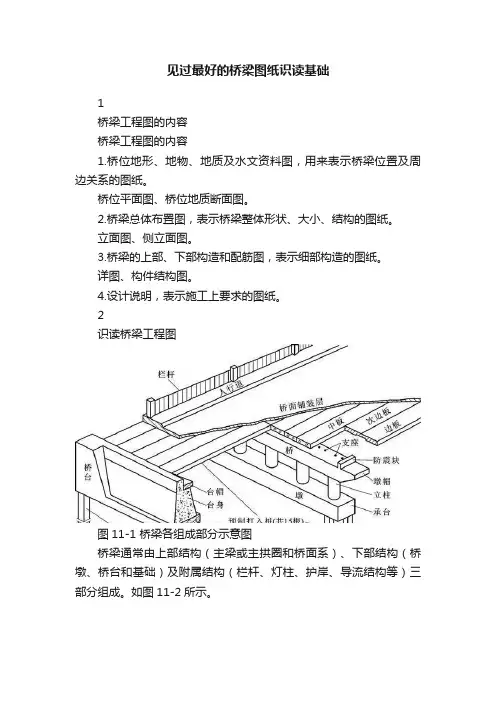

见过最好的桥梁图纸识读基础1桥梁工程图的内容桥梁工程图的内容1.桥位地形、地物、地质及水文资料图，用来表示桥梁位置及周边关系的图纸。
桥位平面图、桥位地质断面图。
2.桥梁总体布置图，表示桥梁整体形状、大小、结构的图纸。
立面图、侧立面图。
3.桥梁的上部、下部构造和配筋图，表示细部构造的图纸。
详图、构件结构图。
4.设计说明，表示施工上要求的图纸。
2识读桥梁工程图图11-1 桥梁各组成部分示意图桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分组成。
如图11-2所示。
图11-2 桥梁的基本组成图11-3 桥梁上部结构概貌图11-4 桥梁下部结构的桥墩与桥台（a）桥墩；（b）桥台图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面（一）桥位平面图桥位平面图是通过地形测量绘出桥位处的道路、河流、水准点、钻孔及附近的地形和地物，以便作为桥梁设计、施工定位的依据。
其作用是表示桥梁与路线所连接的平面位置，以及桥位处的地形、地物等情况，其图示方法与路线平面图相同，只是所用的比例较大。
如图11-6所示，为某桥的桥位平面图。
图11-6 桥位平面图（二）桥位地质断面图桥位地质断面图是根据水文调查和地质钻探所得的资料，绘制的河床地质断面图，用以表示桥梁所在位置的地质水文情况，包括河床断面线、地质分界线，特殊水位线（最高水位、常水位和最低水位）。
如图11-7所示。
图11-7 所示为某桥的总体布置图图11-8 桥位地质断面图（三）桥梁总体布置图桥梁总体布置图是指导桥梁施工的主要图样，它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等，作为施工时确定墩台位置、安装构件和控制标高的依据。
它一般由立面图（或纵断面图）、平面图和剖面图组成。
图11-4 桥梁下部结构的桥墩与桥台（a）桥墩；（b）桥台图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面4构件结构图在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据总体布置图采用较大的比例把构件的形状、大小完整表达出来，以作为施工的依据，这种图称为构件结构图，简称构件图或构造图。
桥梁图纸识读基础1、桥梁工程图的内容1.桥位地形、地物、地质及水文资料图，用来表示桥梁位置及周边关系的图纸。
桥位平面图、桥位地质断面图。
2.桥梁总体布置图，表示桥梁整体形状、大小、结构的图纸。
立面图、侧立面图。
3.桥梁的上部、下部构造和配筋图，表示细部构造的图纸。
详图、构件结构图。
4.设计说明，表示施工上要求的图纸。
2识读桥梁工程图图11-1 桥梁各组成部分示意图桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分组成。
如图11-2所示。
图11-2 桥梁的基本组成图11-3 桥梁上部结构概貌图11-4 桥梁下部结构的桥墩与桥台（a）桥墩；（b）桥台图11-5 桥梁的截面形式(a)装配式T形梁;(b)箱梁桥横截面（一）桥位平面图桥位平面图是通过地形测量绘出桥位处的道路、河流、水准点、钻孔及附近的地形和地物，以便作为桥梁设计、施工定位的依据。
其作用是表示桥梁与路线所连接的平面位置，以及桥位处的地形、地物等情况，其图示方法与路线平面图相同，只是所用的比例较大。
如图11-6所示，为某桥的桥位平面图。
图11-6 桥位平面图（二）桥位地质断面图桥位地质断面图是根据水文调查和地质钻探所得的资料，绘制的河床地质断面图，用以表示桥梁所在位置的地质水文情况，包括河床断面线、地质分界线，特殊水位线（最高水位、常水位和最低水位）。
如图11-7所示。
图11-7 所示为某桥的总体布置图图11-8 桥位地质断面图（三）桥梁总体布置图桥梁总体布置图是指导桥梁施工的主要图样，它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等，作为施工时确定墩台位置、安装构件和控制标高的依据。
它一般由立面图（或纵断面图）、平面图和剖面图组成。
图11-4 桥梁下部结构的桥墩与桥台（a）桥墩；（b）桥台图11-5 桥梁的截面形式(a)装配式T形梁;(b)箱梁桥横截面4构件结构图在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据总体布置图采用较大的比例把构件的形状、大小完整表达出来，以作为施工的依据，这种图称为构件结构图，简称构件图或构造图。
土木工程知识点-路桥施工看图纸的方法路桥图纸较多，分为很多册。
1、总设计：总体地形，线路设计及要素，纵断面，相关要素表等。
2、路基路面：设计表，标准横断面及逐桩横断面，特殊路基图，土石方工程数量表。
后面是防护排水设计图及工程数量表。
3、主线桥梁：一般以单位工程划分成册。
4、线路交叉：例如改移路、通道、跨线桥等5、各种涵洞6、隧道：单独一册。
如果你是从事此行业不久，假定身份为桥梁工程施工员：一、了解基本情况1、浏览总设计，搞清本标段内有什么样的结构物，自己管理的桥梁的简单情况，在直线段还是曲线段及桥面纵坡情况，起点终点桩号。
2、找到自己所管理的桥梁图纸，看图纸说明，看懂上部结构和下部结构的结构形式，水文地质情况，施工要求，材料要求，注意事项等。
3、看后面的桥梁总体设计，桩长桩径，承台系梁大小，中系，墩柱形式，盖梁尺寸，垫石挡块等。
4、上部结构形式，现浇还是预制？若是预制，T梁还是箱梁？梁的外形尺寸。
5、桥面附属的简单情况。
6、桥台形式，桥两端和路基或是隧道的衔接二、结构图根据上面了解到的由总体到构件的基本情况，配合后面的结构配筋图，进行配筋图的阅读，并核对钢筋明细表和数量表。
根据构件大样详图核对尺寸、标高、混凝土或其他主材工程量。
结合施工方法与步骤，察明预埋件的相关情况。
（例如：承台浇筑前要进行墩柱钢筋预埋）三、注意事项1、总说明要看，每页说明及图表要牢记2、按总体到碎步的顺序阅读3、结合施工顺序阅读，把问题发现在前面4、越向下或越往上，越要注意标高！尤其是盖梁和垫石！有人认为建立新形式的标准化始走向建筑和谐的唯一道路，并且能用建筑技术加以成功地控制．而我的观点不同，我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长．我认为着才是真正建筑风格的唯一目标．如果阻碍朝这一方向发展，建筑就会枯萎和死亡．要使建筑结构适合于环境，要注意到气候，地位和四周的自然风光，在结合目的来考虑的一切因素中，创造出一个自由的统一的整体，这就是建筑的普遍课题，建筑师的才智就要在这个可提到完满解决上体现。
JD——交点（道路中线转弯初的两条中线的交点）
α——转折角
T——切线长度
E——外距（矢矩）
L——曲线长度
C——曲线的弦长
YY——圆圆点（复合圆曲线中两个不同半径的圆曲线节点）
HY——缓圆点（缓和曲线与圆曲线的节点）
YH——圆缓点（圆曲线和缓和曲线的节点）
YZ——圆直点（不设缓和曲线的路段中，圆曲线和直线的节点，也叫切点）ZY——直圆点(同上反之)
ZH——直缓点（直线与缓和曲线的节点，也叫切点）
HZ——缓直点（同上反之）
QZ——曲中点（曲线的中点）
K——道路里程千米桩号
i——道路坡度%
E（也有用D来标识）——外距（JD与QZ两点的距离）。
