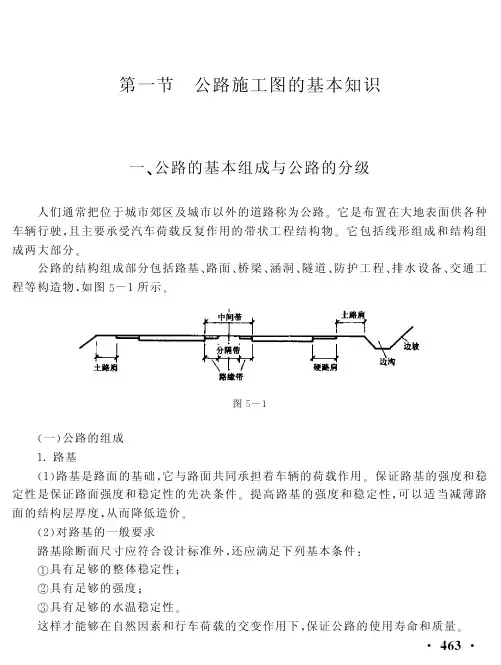

公路工程识图一.道路工程识图道路由路线和构造物组成。
路线工程图包括：1，路线平面图，2，路线纵断面图，3，路线横平面图，(1)路线平面图的作用表达路线的方向，平面线形（直线和左，右弯道）以及沿线两侧一定范围内的地形地物状况。

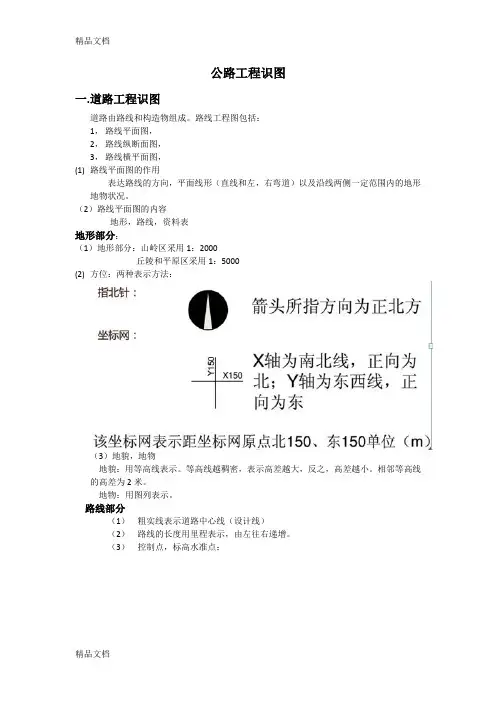

（2）路线平面图的内容地形，路线，资料表地形部分：（1）地形部分：山岭区采用1：2000丘陵和平原区采用1：5000(2)方位：两种表示方法：（3）地貌，地物地貌：用等高线表示。
等高线越稠密，表示高差越大，反之，高差越小。
相邻等高线的高差为2米。
地物：用图列表示。
路线部分（1）粗实线表示道路中心线（设计线）（2）路线的长度用里程表示，由左往右递增。
（3）控制点，标高水准点：（4）路线的平面线形有直线和曲线对于曲线路线的转弯处，用交点编号表示，a 为偏角（a z 为左偏角，a y 为右偏角），指沿路的前进方向向左或向右偏转的角度。

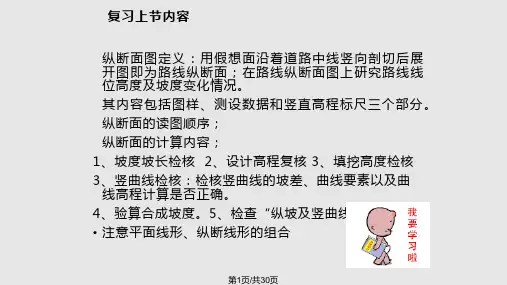

路线纵断面构成纵断面图识读1，图样部分（1）水平方向表示长度，垂直方向表示超高。
垂直方向比列比水平方向放大十倍。
（2）比列：水平1：2000或1：5000垂直1：200或1：500，规定为水平的十倍。
（3）地面线（细实线），是设计中心线（中心桩）原地面高程连线。
（4）设计线（粗实线），代表设计高程。
（5）竖曲线分为凸形曲线和凹形曲线。
（6）构造物名称，规格和中心桩号。
桥涵，隧道，涵洞，通道统称构造物。
(7) 水准点里程，编号，高程和具体位置。
资料部分(1)地质状况为设计和施工提供依据(2)坡度/坡长纵坡定义及计算纵坡：路线的纵线坡度，为高差与水平距离的比值，用i 表示。
各级公路最大纵坡最小纵坡的规定：原理：坡长太长，行车困难，上坡速度低，下坡危险，限制纵坡对山区公路而言，可以缩短里程，减低造价。
最小纵坡0.3％-0.5％，一般情况下0.5％为宜，满足排水要求（3）直线及平曲线（4）桩号千米桩，百米桩，二十米整桩，曲线要素点桩，构造物中心点以及加桩。
(5) 标高（与里程桩号点对应）设计高程：路基边缘点设计高程地面高程：原地面点中心点标高(正直为填高，负值为挖深)(6) 竖曲线定义：纵断面上两个坡段的转折处，为了便于行车，用一段曲线来缓和，称为竖曲线。
