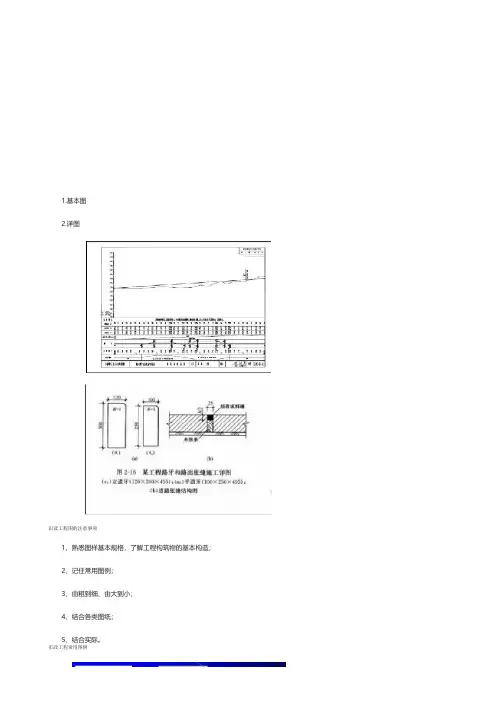

1.基本图2.详图识读工程图的注意事项1、熟悉图样基本规格，了解工程构筑物的基本构造；2、记住常用图例；3、由粗到细、由大到小；4、结合各类图纸；5、结合实际。
市政工程常用图例道路工程图道路路线是指沿道路长度方向的行车道中心线。
道路的路线设计最后结果是以平面图、纵断面图、横断面图来表达的。
道路平面图是在地形图上画出的道路水平投影，它表达了道路的平面位置。
道路纵断面图是用垂直剖面沿着道路中心线将路线剖开而画出的断面图，它表达道路的竖（高）向位置。
道路横断面图是在设计道路的适当位置上按垂直路线方向截断而画出的断面图，它表达了道路的横断面设计情况。
道路工程平面图的作用：表达路线的方向、平面线形（直线和左、右弯道）、路线的横向布置、路线定位以及沿线两侧一定范围内的地形、地物状况。
（一）道路平面线形设计平面线形三要素：直线、圆曲线和缓和曲线。
道路平面线形设计，是根据汽车行驶的力学性质和行驶轨迹要求，合理地确定各线形要素的几何参数，保持线形的连续性和均衡性，避免采用长直线，并注意使线形与地形、地物、环境和景观等协调。
对于车速较高的道路，线形设计还应考虑汽车行驶美学及驾驶员视觉和心理上的要求。
1、直线直线的优点两点之间距离最短。
具有短捷、直达的印象。
行驶受力简单，方向明确，驾驶操作简易。
测设简单方便（用简单的就可以精确量距、放样等）。
在直线上设构造物更具经济性。
直线的缺点直线单一无变化，与地形及线形自身难以协调。
过长的直线在交通量不大且景观缺乏变化时，易使驾驶人员感到单调、疲倦。
在直线纵坡路段，易错误估计车间距离、行车速度及上坡坡度。
易对长直线估计得过短或产生急躁情绪，超速行驶。
直线的运用采用直线线形时必须注意线形与地形的关系，在运用直线线形并决定其长度时，必须慎重考虑，一般不宜采用长直线。
2、圆曲线各级公路和城市道路不论转角大小均应设置圆曲线。
圆曲线作为公路平面线形具有以下主要特点。
曲率1/R=常数，测设和计算简单；比直线更能适应地形的变化；在圆曲线上行驶要受到离心力的作用；要比在直线上行驶多占用道路宽度；在小半径的圆曲线内侧行驶时，视距条件较差。

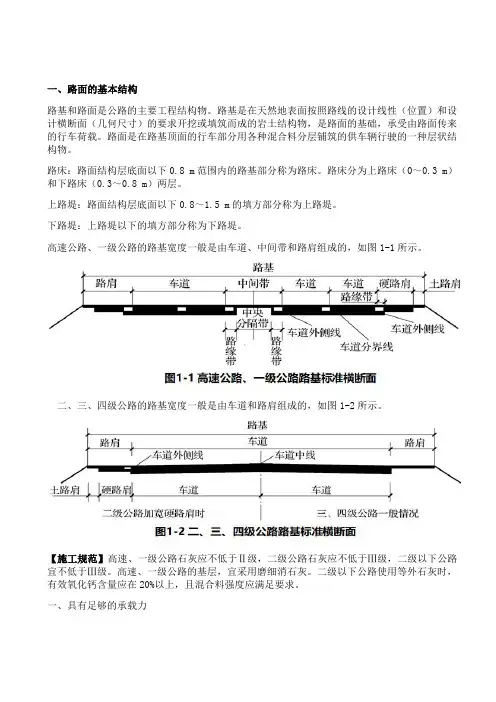

一、路面的基本结构路基和路面是公路的主要工程结构物。
路基是在天然地表面按照路线的设计线性（位置）和设计横断面（几何尺寸）的要求开挖或填筑而成的岩土结构物，是路面的基础，承受由路面传来的行车荷载。
路面是在路基顶面的行车部分用各种混合料分层铺筑的供车辆行驶的一种层状结构物。
路床：路面结构层底面以下0.8 m范围内的路基部分称为路床。
路床分为上路床（0～0.3 m）和下路床（0.3～0.8 m）两层。
上路堤：路面结构层底面以下0.8～1.5 m的填方部分称为上路堤。
下路堤：上路堤以下的填方部分称为下路堤。
高速公路、一级公路的路基宽度一般是由车道、中间带和路肩组成的，如图1-1所示。
二、三、四级公路的路基宽度一般是由车道和路肩组成的，如图1-2所示。
【施工规范】高速、一级公路石灰应不低于Ⅱ级，二级公路石灰应不低于Ⅲ级，二级以下公路宜不低于Ⅲ级。
高速、一级公路的基层，宜采用磨细消石灰。
二级以下公路使用等外石灰时，有效氧化钙含量应在20%以上，且混合料强度应满足要求。
一、具有足够的承载力行驶在公路上的汽车，通过车轮把垂直力、水平力以及汽车产生的振动力和冲击力传给路面，使路面结构内部产生应力、应变和位移。
如果路基和路面结构整体或某一组成部分的强度或抵抗变形的能力不足，路面就会出现断裂、沉陷、波浪或车辙等病害，影响路基、路面的正常使用。
【施工规范】高速、一级公路极重、特重交通荷载等级基层的4.75 mm以上粗集料应采用单一粒径的规格料。
在路基和路面交工验收时，一般情况下，柔性材料（如级配碎石、沥青混凝土）用弯沉表示承载力，刚性材料（如水泥混凝土）、半刚性材料（如无机结合料稳定材料）用强度表示承载力。
【施工规范】混合料摊铺应保证足够的厚度，碾压成型后每层摊铺厚度宜不小于160㎜，最大厚度宜不大于200㎜。
施工过程的压实度检测，应以每天现场取样的击实结果确定的最大干密度为标准，每天取样的击实试验应符合下列规定：A击实试验应不少于3次平行试验，且相互之间的最大干密度差值应不大于0.02g/cm3；否则，应重新试验，并取平均值作为当天压实度的检测标准。
