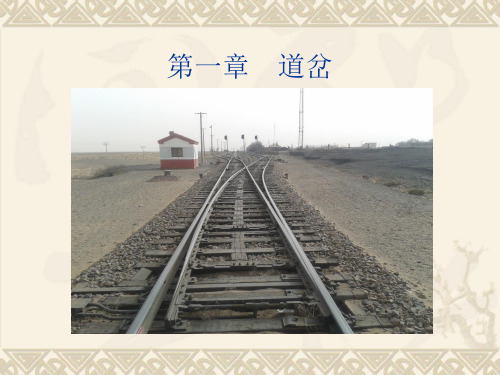

第一章道岔的根底知识一、道岔：机车车辆由一条线路分支进入或越过另一条线路的连接或交叉设备称为道岔。
二、道岔的用途道岔是铁路轨道结构的一个重要组成局部。
铁路运输业务中的列车到发、会让、越行、机车摘挂、车辆调车、编解、机车车辆整备修理、货物装卸作业以及铁路路网与矿山港口工厂铁路专用线的连接等等，无不借助于道岔方能实现。
三、道岔的结构〔单开道岔〕3.1单开道岔的组成单开道岔由转辙器、辙叉及护轨和连接局部组成。
3.2单开道岔的特征〔1〕单开道岔是指主线为直线，侧线由主线向左侧和由侧分支的道岔。
单开道岔由一股直线和一股侧线组合而成。
〔2〕单开道岔分为左开和由开道岔，其区分方法为：站在道岔的前端，面向尖轨，侧线向左侧分支的称为左开道岔，侧线向右侧分支的称为右开道岔。
〔3〕单开道岔在构造上比任何其它类型道岔都简单，因而设计、制造、使用和养护都比拟方便。
所以，单开道岔成为铁路线路上最普遍采用的根本连接设备，占各类道岔的90%以上。
〔4〕单开道岔根据尖轨、辙叉及连接局部的平面型式可组合成多种平面型式的单开道岔。
比拟常见的有直线尖轨、直线辙叉的单开道岔，曲线尖轨、直线辙叉的单开道岔，曲线尖轨、曲线辙叉的单开道岔。
3.3尖轨和锐角辙叉的结构型式及特征尖轨平面型式及特征单开道岔尖轨常用的平面型式有直线型和曲线型两种。
直线型尖轨的工作边为一直线，可用于左开和右开单开道岔，这种尖轨加工制造简单，便于修换，是我国目前应用较广泛的一种尖轨。
其缺点是道岔长，尖轨尖端轨距需要较大的加宽，影响列车沿正线运行的平稳性；转辙角较大，当列车逆向进入侧线时，轮缘对尖轨的冲击较大，列车晃动较大，尖轨也易磨损。
曲线型尖轨的工作边除尖端前部有一小段直线外，其余均为圆曲线。
曲线型尖轨冲击角小于直线型尖轨，尖轨磨耗较轻，列车运行平稳。
同时，曲线型尖轨与导曲线的衔接比拟圆顺，与同号码直线型尖轨比拟，导曲线半径可以增大，侧向通过速度可以提高，道岔全长可以缩短。
道岔基本知识目录一、道岔概述 (2)1.1 道岔的定义 (3)1.2 道岔的作用 (3)1.3 道岔的分类 (4)二、道岔的基本构造 (5)2.1 辙叉部分 (6)2.2 转辙机械 (7)2.3 连接部分 (8)三、道岔的命名和标识 (9)3.1 命名原则 (10)3.2 标识方法 (11)四、道岔的维护与检修 (12)4.1 日常检查 (13)4.2 定期检修 (14)4.3 故障处理 (15)五、道岔的安全操作 (16)5.1 列车通过道岔的速度限制 (17)5.2 道岔操纵方法 (18)5.3 道岔故障时的应急处理 (19)六、道岔的控制系统 (21)6.1 电气集中控制系统 (22)6.2 计算机联锁系统 (23)6.3 现场信号设备 (24)七、道岔的提速与改造 (25)7.1 提速道岔的介绍 (26)7.2 道岔改造的技术要求 (27)7.3 提速道岔的应用情况 (29)一、道岔概述是铁路交通中的重要设备，用于实现线路之间的交叉。
它不仅具有保证列车安全、平稳通过的功能，还承担着提高运输效率、增加车站通过能力的重要任务。
道岔的基本形式多种多样，但主要可以分为直线型、曲线型、缓和曲线型等。
每种类型的道岔都有其特定的几何形状和尺寸，以满足不同的设计要求和使用场景。
在铁路系统中，道岔的位置和数量对列车的运行速度、安全性以及运输效率有着直接的影响。
在设计道岔时，需要综合考虑地形、地质、气候、交通流量等多种因素，以确保道岔能够在各种条件下正常工作，并延长使用寿命。
随着铁路技术的不断发展，道岔的设计和制造也在不断进步。
新型道岔不断涌现，如可动心轨道岔、高速道岔等，这些新型道岔在提高列车通过速度、降低运营维护成本等方面具有显著优势。
道岔作为铁路交通的关键部件之一，对于保障列车安全、高效运行具有重要意义。
了解道岔的基本知识和特点，有助于我们更好地认识和运用这一重要设备。
1.1 道岔的定义道岔是一种铁路设备，用于改变列车行驶方向或连接两条平行轨道。
铁路道岔基本知识目录第一章总论....................................................................................（１）第二章既有道岔概论 (12)第三章道岔病害整治和养护维修 (14)第四章提速道岔的安装、调试 (28)附录常用铁路道岔产品对照表 (33)第一章总论第一节轨道连接及交叉设备的作用道岔是由一条线路分支进入或超越另一条线路的连接及交叉设备分支。
道岔是铁路轨道结构的一个重要组成部分。
各国铁路道岔与线路的比例，随铁路运量、密度的不同而有很大差异。
我国是铁路运量、密度较大的国家之一，因此我国铁路道岔数量较多。
据1997年统计，我国共有道岔近14万组，平均每公里1.1组，正线平均每公里1.8组。
在铁路道岔上，存在着一些普通轨道上没有的复杂条件。
例如固定辙叉存在轨线中断，尖轨、护轨和翼轨的冲击角远远大于曲线轨道，道岔区的轨道的竖向和横向刚度变化远远高于普通轨道等。
机车车辆在通过道岔时，轮轨间的作用力也就比普通线路高很多。
所以道岔部分的养护工作量要比同等长度的一般轨道多，而道岔主要部件的使用寿命也要比普通轨道短。
由于这些原因，道岔始终被认为是轨道的一个薄弱环节，并且往往是影响行车安全和限制行车速度的一个主要原因，也是我们把道岔养护工作重点的原因。
第二节道岔和交叉分类铁路道岔设备包括道岔、交叉、道岔与交叉的组合以及其他轨道设备等。
道岔分为单开道岔、单式对称道岔、单式同侧道岔、对称三开道岔、不对称三开道岔和套线道岔。
交叉分为直角交叉和菱形交叉两大类。
道岔与交叉的组合包括交分道岔、交叉渡线等几种。
其他轨道设备还有钢轨伸缩调节器和铁鞋脱落器等。
第三节我国铁路道岔发展概况解放前我国铁路使用的道岔主要依靠进口。
解放初期我国有300种道岔。
这些道岔由100多种钢轨制造，仅单开道岔就有6、7、8、9、10、11、12、15、16、24号并10种型号，而且即使是同一轨型同一号码的道岔也可能分为多种型式，如40B钢轨8号道岔,就有“旧型”、“新型”、“暂定型”、“战时型”等多种，这就给道岔的养护维修和更换带来极大不便。
道岔结构常识道岔结构是铁路运输中常见的一种设施，用于实现列车在铁路线上的换轨和转向。
道岔由道岔心、道岔舌和道岔翼组成，其结构设计和使用规范对于确保列车安全行驶至关重要。
道岔心是道岔的核心部分，也是列车换轨的关键部件。
它由两个相互连接的铁轨分叉组成，分别与主线铁轨和侧线铁轨相连。
道岔心的设计要考虑列车的速度和负载等因素，以确保列车在换轨时能够平稳过渡，避免出现跳轨等安全事故。
道岔舌是道岔的移动部分，用于实现列车在道岔上的转向。
道岔舌通常由钢轨制成，并通过道岔机械装置进行控制。
在列车通过道岔时，道岔舌会根据列车的行进方向自动切换，确保列车能够顺利转向。
道岔舌的设计要考虑列车的行进速度和转向半径等因素，以确保列车能够平稳通过道岔。
道岔翼是道岔的支撑部分，用于连接道岔心和道岔舌。
道岔翼通常由橡胶或弹性材料制成，能够在列车通过道岔时起到缓冲和支撑作用。
道岔翼的设计要考虑列车的负载和速度等因素，以确保列车能够平稳通过道岔，并减少对道岔结构的磨损。
道岔结构的设计和使用要符合相关的技术标准和规范。
例如，道岔的尺寸和材料要求应符合国家标准，以确保道岔的强度和稳定性。
此外，道岔的安装和维护也需要按照规范进行，以确保道岔可以长时间稳定运行。
道岔的使用范围广泛，不仅用于铁路线路的正常运营，还用于铁路工程的施工和维修。
在铁路施工中，道岔可以帮助机车和车厢进行换轨，方便施工人员进行铺轨和维修工作。
在铁路维修中，道岔可以用于临时绕行线的设置，确保列车能够顺利维修和运行。
道岔结构是铁路运输中不可或缺的一部分，它能够实现列车的换轨和转向，保证列车的安全行驶。
道岔的设计和使用要符合相关规范，确保道岔的强度和稳定性。
道岔在铁路施工和维修中也发挥着重要的作用。
随着铁路技术的不断发展，道岔的结构和设计也在不断改进，以适应列车的高速和大负载运输需求。
道岔知识点总结一、道岔的基本概念道岔是铁路线路上的一种特殊设备，用于实现列车的进路控制和线路切换。
在铁路运输中，道岔是非常重要的设备，它能够实现列车的从一条轨道切换到另一条轨道，确保列车顺利行驶。
道岔的作用在于实现线路的分支和合并，使列车在铁路网中能够实现灵活的行驶。
二、道岔的构成道岔由道岔心、道岔舌、移动轨等部件构成。
在铁路线路上安装了道岔之后，列车可以在相互垂直的道岔上进行切换，实现进路和列车运行方向的改变。
道岔的构成还包括了道岔脚、支承、道岔带、横栏等部件。
道岔的构成非常复杂，需要经过严格的制造和安装工艺，以确保其可靠性和安全性。
三、道岔的类型根据道岔的用途和安装位置，可以将道岔分为许多不同的类型。
主要的道岔类型包括：正线道岔、侧线道岔、交叉道岔、调车道岔等。
这些不同类型的道岔在铁路运输中发挥不同的作用，能够适应各种不同的运输需求。
四、道岔的作用道岔的主要作用在于实现列车的进路控制和线路切换。
在铁路运输中，道岔能够改变列车的行进方向，使列车能够在不同的轨道上行驶。
道岔还能够实现列车的切换和分流，使铁路运输线路更为灵活，提高运输效率。
五、道岔的安装和维护道岔的安装和维护是非常重要的，它需要经过严格的工艺和专业的维护人员进行管理。
在道岔的安装过程中需要考虑到各种因素，确保其能够正常工作和安全使用。
同时，道岔的日常维护工作也非常关键，只有对道岔进行定期维护和检修，才能够保证道岔的正常运行和安全使用。
六、道岔的故障与处理道岔在使用过程中难免会出现各种故障，如道岔卡滞、道岔心损坏、道岔锁闭不良等。
这些故障会影响列车的行驶和铁路线路的正常运行，需要及时处理。
对于道岔的故障处理，需要有专业的维修人员进行检修和处理，以恢复道岔的正常使用。
七、道岔的显示和标志在铁路运输中，道岔有着统一的显示和标志，以指导列车的行驶和避免事故的发生。
道岔的显示和标志包括了不同的信号灯、标志牌和标记线等，这些显示和标志的设置是根据道岔的位置和用途来确定的。
常用道岔主要参数道岔是铁路线路中的重要组成部分，用于使列车能够从一条轨道切换到另一条轨道，保证列车行驶的安全和顺畅。
常用道岔主要参数包括道岔类型、道岔编号、道岔等级、道岔曲线半径、道岔道温和程度、道岔弯过程参数、道岔锁闭类型、道岔正常位置、道岔道牢固程度等。
1.道岔类型：道岔根据设置位置的不同可以分为直线道岔、曲线道岔、组合道岔等多种类型。
2.道岔编号：每个道岔都有唯一的编号，用于标识和管理。
3.道岔等级：道岔根据承载能力和使用要求的高低等级不同可以分为一级道岔、二级道岔、三级道岔等。
4.道岔曲线半径：曲线道岔是在变曲线轨道上设立的道岔，曲线的半径是衡量曲线道岔的重要参数之一5.道岔道温和程度：道岔的道温和程度是指道岔切换时车轮与轨道之间的温和程度，对列车的行驶速度和运行平稳性有很大影响。
6.道岔弯过程参数：弯过程参数主要包括道岔的曲线变量、切换角度、弯过速度等。
7.道岔锁闭类型：道岔的锁闭类型可以分为机械锁闭和电子锁闭两种，用于保证道岔在使用中的稳定性和安全性。
8.道岔正常位置：道岔的正常位置是指道岔处于开通状态时的位置，根据实际需要设置。
9.道岔道牢固程度：道岔的道牢固程度是指道岔的固定状态和稳定性，对于列车的运行安全至关重要。
除了上述主要参数之外，道岔还有一些其他的辅助参数，如道岔的总长度、道岔的轴距、道岔的过渡部分长度等。
这些参数都是为了保证道岔的正常运行和列车的安全运行而设计和设置的。
总之，常用道岔的主要参数包括道岔的类型、编号、等级、曲线半径、道温和程度、弯过程参数、锁闭类型、正常位置以及道牢固程度等。
这些参数都是为了确保道岔能够正常工作，保证列车的运行安全和顺畅。
常用道岔主要参数手册摘要：一、道岔的基本概念1.道岔的定义2.道岔的分类二、道岔的主要参数1.道岔的构造参数2.道岔的功能参数3.道岔的性能参数三、道岔参数的选择与使用1.参数的选择2.参数的使用四、道岔的维护与保养1.日常维护2.定期检查3.故障处理五、结论正文：道岔是铁路交通中非常重要的设备，它能够在铁路线路上实现列车的转向、换线、分流和汇流等操作。
为了更好地了解和使用道岔，我们需要对其主要参数有所了解。
一、道岔的基本概念道岔是铁路交通中用来引导列车行驶方向的设备，通常由固定轨道和活动轨道组成，通过活动轨道的切换来实现列车的转向。
根据道岔的活动方式，道岔可以分为手动道岔、电动道岔和气动道岔等。
二、道岔的主要参数1.道岔的构造参数：主要包括道岔的类型、长度、轨距、辙叉角等。
2.道岔的功能参数：主要包括道岔的转辙能力、辙叉号数等。
3.道岔的性能参数：主要包括道岔的曲线半径、道岔的辙叉速度等。
三、道岔参数的选择与使用1.参数的选择：在选择道岔参数时，需要根据列车的运行速度、列车的载重、线路的条件等因素进行综合考虑。
2.参数的使用：在使用道岔时，需要根据列车的运行方向和速度，合理操作道岔，确保列车的安全行驶。
四、道岔的维护与保养1.日常维护：日常维护主要包括清洁道岔、检查道岔的固定部件是否松动、检查道岔的活动部件是否灵活等。
2.定期检查：定期检查主要包括检查道岔的各部件是否损坏、检查道岔的性能是否正常等。
3.故障处理：当道岔出现故障时，需要及时进行处理，确保铁路交通的顺畅。
铁路道岔基本知识1目录第一章总论…………………………………………………………………………（１）第二章既有道岔概论 (12)第三章道岔病害整治和养护维修 (14)第四章提速道岔的安装、调试............................................................（28）附录常用铁路道岔产品对照表 (33)2第一章总论第一节轨道连接及交叉设备的作用道岔是由一条线路分支进入或超越另一条线路的连接及交叉设备分支。
道岔是铁路轨道结构的一个重要组成部分。
各国铁路道岔与线路的比例，随铁路运量、密度的不同而有很大差异。
我国是铁路运量、密度较大的国家之一，因此我国铁路道岔数量较多。
据1997年统计，我国共有道岔近14万组，平均每公里1.1组，正线平均每公里1.8组。
在铁路道岔上，存在着一些普通轨道上没有的复杂条件。
例如固定辙叉存在轨线中断，尖轨、护轨和翼轨的冲击角远远大于曲线轨道，道岔区的轨道的竖向和横向刚度变化远远高于普通轨道等。
机车车辆在通过道岔时，轮轨间的作用力也就比普通线路高很多。
所以道岔部分的养护工作量要比同等长度的一般轨道多，而道岔主要部件的使用寿命也要比普通轨道短。
由于这些原因，道岔始终被认为是轨道的一个薄弱环节，并且往往是影响行车安全和限制行车速度的一个主要原因，也是我们把道岔养护工作重点的原因。
第二节道岔和交叉分类铁路道岔设备包括道岔、交叉、道岔与交叉的组合以及其他轨道设备等。
道岔分为单开道岔、单式对称道岔、单式同侧道岔、对称三开道岔、不对称三开道岔和套线道岔。
交叉分为直角交叉和菱形交叉两大类。
道岔与交叉的组合包括交分道岔、交叉渡线等几种。
其他轨道设备还有钢轨伸缩调节器和铁鞋脱落器等。
第三节我国铁路道岔发展概况解放前我国铁路使用的道岔主要依靠进口。
解放初期我国有300种道岔。
这些道岔由100多种钢轨制造，仅单开道岔就有6、7、8、9、10、11、12、15、16、24号并10种型号，而且即使是同一轨型同一号码的道岔也可能分为多种型式，如40B钢轨8号道岔,就有“旧型”、“新型”、“暂定型”、“战时型”等多种，这就给道岔的养1护维修和更换带来极大不便。
一、基本轨的主要工艺过程
⒈尖轨为贴尖式时基本轨的主要工艺过程：下料、锯切、钻孔、道头孔倒角、淬火、调顶、组装等。
⒉尖轨为藏尖式时基本轨的主要工艺过程：下料、锯切、钻孔、道头孔倒角、切削下颚、淬火、调顶、组装等。
二、尖轨的主要工艺过程
⒈普通断面直线尖轨的主要工艺过程为：下料、锯切、钻孔、道头孔倒角、组装补强板、顶弯、轨头非工作边水平刨切、轨头工作边水平刨切、尖轨轨头垂直刨切、淬火、时效、调直、非工作边轨底水平刨切、非工作边轨底垂直刨切、调直、零件组装（装顶铁、接头铁、磨尖、涂油等）、跟端组装等。
⒉普通断面曲线尖轨的主要工艺过程为：下料、锯切、钻孔、道头孔倒角、组装补强板、顶弯、轨头非工作边水平刨切、轨头工作边水平刨切、尖轨轨头垂直刨切、淬火、时效、调顶（曲线部分保持圆顺）、非工作边轨底水平刨切、非工作边轨底垂直刨切、调试、零件组装（装顶铁、接头铁、磨尖、涂油等）、跟端组装等。
⒊AT直线尖轨的主要工艺过程：后跟加工、调直、下料、锯切、钻孔、道头孔倒角、顶弯、轨头非工作边水平刨切、轨头工作边水平刨切、尖轨轨头垂直刨切、淬火、时效、调直、非工作边轨底水平刨切、调试、零件组装（接头铁、磨尖、涂油等）、跟端组装等。
采用专用数控铣床时为：后跟加工、调直、下料、锯切、钻孔、道头孔倒角、轨头铣削、淬火、时效、调直、非工作边轨底水平切切、调试、零件组装（接头铁、磨尖、涂油等）、跟端组装等。
⒋AT曲线尖轨的主要工艺过程：后跟加工、调直、下料、锯切、钻孔、道头孔倒角、划线、顶弯、轨头非工作边水平刨切、顶弯、轨头工作边水平刨切、尖轨轨头垂直刨切、淬火、时效、调直、非工作边轨底水平刨切、调试、零件组装（接头铁、磨尖、涂油等）、跟端组装等。
采用专用数控铣床时为：后跟加工、调直、下料、锯切、钻孔、道头孔倒角、轨头铣削、淬火、时效、调顶、非工作边轨底水平切切、调试、零件组装（接头铁、磨尖、涂油等）、跟端组装等。
三、护轨加工的主要工艺过程：
⒈75型道岔护轨加工的主要工艺过程：下料、锯切、钻孔、顶弯、刨轨底、淬火、切削开口处、调顶、组装。
⒉92型道岔护轨加工的主要工艺过程：下料、锯切、钻孔、顶弯、刨轨头、刨轨顶、切削开口处、淬火、调顶、刨轨底。
四、导轨加工的主要工艺过程：
⒈75型道岔导轨加工的主要工艺过程：下料、锯切、钻孔、倒角。
⒉92型道岔导轨加工的主要工艺过程：下料、锯切、钻孔、倒角、淬火、调直。
五、垫板加工的主要工艺过程：
⒈75型道岔滑床板加工的主要工艺过程：剪板、冲大孔、冲圆孔、电焊、调平。
⒉75型道岔辙后板加工的主要工艺过程：剪板、号孔、冲孔、电焊、调平、标号。
⒊92型道岔滑床板、辙后垫板加工的主要工艺过程：剪板、号孔、钻孔、铣槽、压号、电焊、调平、标号。
⒋提速道岔滑床垫板、护轨垫板：剪板、号孔、钻孔、铣斜面、铣平面、压号、电焊、调平、标号。
六、美国辙叉机加工的生产大致包括26道工序：调一线（调水平、调侧弯、调开口）；划一线；铣轨底面及间隔铁下面；铣间隔铁端头；调二线；划二线；铣轨顶面；铣工作边；刨切
工作边过渡段、清根；刨切轮缘槽；刨切翼轨圆弧、咽喉、自护立墙；调平；改线；.钻孔；铣防转台；铣间隔铁初铣；铣间隔铁；铣板槽；铣轨腰及板槽下圆；铣间隔铁轨腰；精调；检查；打磨；试装；涂装；打包。
