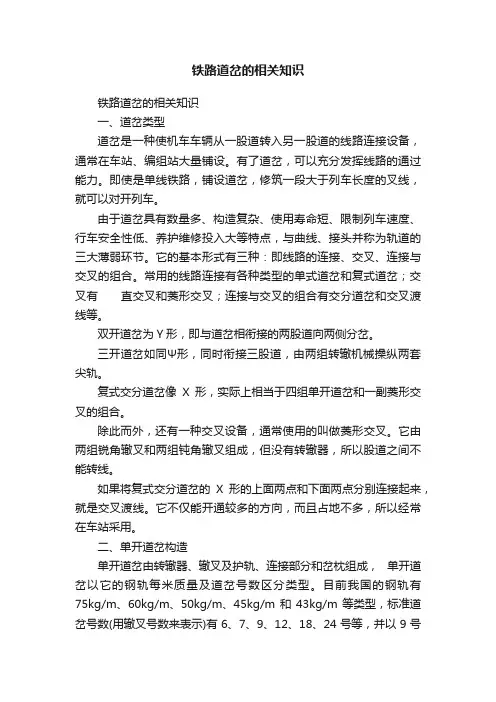

铁路道岔的相关知识铁路道岔的相关知识一、道岔类型道岔是一种使机车车辆从一股道转入另一股道的线路连接设备，通常在车站、编组站大量铺设。

有了道岔，可以充分发挥线路的通过能力。

即使是单线铁路，铺设道岔，修筑一段大于列车长度的叉线，就可以对开列车。

由于道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、养护维修投入大等特点，与曲线、接头并称为轨道的三大薄弱环节。

它的基本形式有三种：即线路的连接、交叉、连接与交叉的组合。

常用的线路连接有各种类型的单式道岔和复式道岔；交叉有直交叉和菱形交叉；连接与交叉的组合有交分道岔和交叉渡线等。

双开道岔为Y形，即与道岔相衔接的两股道向两侧分岔。

三开道岔如同Ψ形，同时衔接三股道，由两组转辙机械操纵两套尖轨。

复式交分道岔像X形，实际上相当于四组单开道岔和一副菱形交叉的组合。

除此而外，还有一种交叉设备，通常使用的叫做菱形交叉。

它由两组锐角辙叉和两组钝角辙叉组成，但没有转辙器，所以股道之间不能转线。

如果将复式交分道岔的X形的上面两点和下面两点分别连接起来，就是交叉渡线。

它不仅能开通较多的方向，而且占地不多，所以经常在车站采用。

二、单开道岔构造单开道岔由转辙器、辙叉及护轨、连接部分和岔枕组成，单开道岔以它的钢轨每米质量及道岔号数区分类型。

目前我国的钢轨有75kg/m、60kg/m、50kg/m、45kg/m和43kg/m等类型，标准道岔号数(用辙叉号数来表示)有6、7、9、12、18、24号等，并以9号及12号最为常用。

在侧线通过高速列车的地段，则需铺设18号、24号等大号码道岔。

目前我国铁路干线上大量使用着60kg/m钢轨固定型辙叉的12号单开道岔。

为适应既有线提速改造的要求，我国自行设计、制造的新型60kg/m钢轨12号提速道岔已基本达到了国际先进水平，是我国高速道岔的雏形。

转辙器：转辙器包括基本轨、尖轨和转辙机械。

当机车车辆要从A股道转入B股道时，操纵转辙机械使尖轨移动位置，尖轨1密贴基本轨1，尖轨2脱离基本轨2，这样就开通了B股道，关闭了A股道，机车车辆进入连接部分沿着导曲线轨过渡到辙叉和护轨单元。

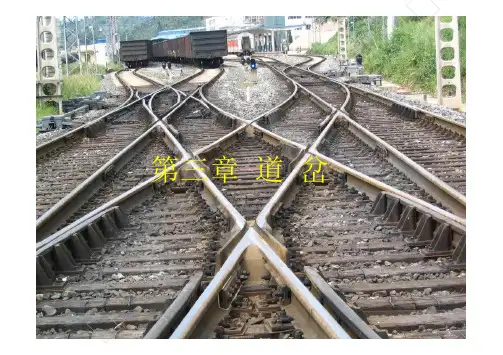

1第三章道岔交通大学峨眉交通大学交通大学交通大学交通大学交通大学交通大学交通大学峨眉交通大学交通大学交通大学Ø顺向与逆向Ø岔头与岔尾交通大学护轮轨护轮轨辙叉尖轨尖轨连接转辙器组成= 两基本轨+ 两尖轨+ 联结零件+ 道岔转换交通大学主股—直线；侧股—预先弯折或曲线型；不设轨底坡，提速道岔可设→改善钢轨受力条件。

交通大学•曲线加宽–道岔轨距加宽部位：基本轨前端、尖轨尖端、尖轨跟端直股及侧股、导曲线中部轨距、导曲线终点轨距通大学——最大轮对宽度；——外(内)轮与外(内)轨线形成的矢距；——轮轨间的最小游间；——机车车辆轮轴可能的横动量之和。

max q min δ∑ηi f f 、0交通大学峨眉冲击角越大，列车侧向过岔速度越低。

β交通大学峨眉尖轨和矮型断面尖轨。

交通大学峨眉普通断面尖轨普通断面尖轨:尖轨尖端轨头两侧及轨底内侧（靠基本轨侧）进行刨切，轨底未刨切部分，放在高基本轨底面6mm 的垫板平台上。

尖轨单薄，外形尖锐，耐冲击力差。

交通大学峨眉钢轨制作的尖轨，竖向和横向的刚度都很大，宜铺设在列车运行速度较高、轴重较大的线路上。

交通大学峨眉钢轨制作的尖轨，配合较高的滑床平台使用。

尖轨断面高度较小，稳定性好，竖向和横向刚度都较高型特种断面尖轨小。

交通大学峨眉贴尖式尖轨滑床板尖轨基本轨轨撑交通大学峨眉校交通大学峨眉交通大学峨眉交通大学峨眉交通大学峨眉辙叉由翼轨和心轨（叉心）组成。

按构造材料分类有锰钢整铸式和钢轨组合式；按翼轨与心轨的固定关系分类有固定式和可动心之分；按平面形状分有直线式和曲线式。

钢轨组合式辙叉：翼轨、心轨都是用普通钢轨经过弯折、刨切加工与联结零件拼装组合而成，各组成部分联系性差，零件多，不易维护。

交通大学峨眉％和含碳量为1.0％－1.4％的高锰合金钢，把翼轨和心轨铸成一个整体。

具有使用寿命长，零件少，结构坚固，能经常保持轮缘槽及控制尺寸的正确，提高行车的平稳和安全性。

可动心轨辙叉：利用心轨可以摆动并与翼轨紧密贴靠,来消灭“有害空间”,这种辙叉直股可以不设护轨,心轨贴靠翼轨使轨线连续不断,避免了车轮对翼轨和心轨的冲击，大大提高列车直向过岔速度。

道岔基本知识目录一、道岔概述 (2)1.1 道岔的定义 (3)1.2 道岔的作用 (3)1.3 道岔的分类 (4)二、道岔的基本构造 (5)2.1 辙叉部分 (6)2.2 转辙机械 (7)2.3 连接部分 (8)三、道岔的命名和标识 (9)3.1 命名原则 (10)3.2 标识方法 (11)四、道岔的维护与检修 (12)4.1 日常检查 (13)4.2 定期检修 (14)4.3 故障处理 (15)五、道岔的安全操作 (16)5.1 列车通过道岔的速度限制 (17)5.2 道岔操纵方法 (18)5.3 道岔故障时的应急处理 (19)六、道岔的控制系统 (21)6.1 电气集中控制系统 (22)6.2 计算机联锁系统 (23)6.3 现场信号设备 (24)七、道岔的提速与改造 (25)7.1 提速道岔的介绍 (26)7.2 道岔改造的技术要求 (27)7.3 提速道岔的应用情况 (29)一、道岔概述是铁路交通中的重要设备，用于实现线路之间的交叉。

它不仅具有保证列车安全、平稳通过的功能，还承担着提高运输效率、增加车站通过能力的重要任务。

道岔的基本形式多种多样，但主要可以分为直线型、曲线型、缓和曲线型等。

每种类型的道岔都有其特定的几何形状和尺寸，以满足不同的设计要求和使用场景。

在铁路系统中，道岔的位置和数量对列车的运行速度、安全性以及运输效率有着直接的影响。

在设计道岔时，需要综合考虑地形、地质、气候、交通流量等多种因素，以确保道岔能够在各种条件下正常工作，并延长使用寿命。

随着铁路技术的不断发展，道岔的设计和制造也在不断进步。

新型道岔不断涌现，如可动心轨道岔、高速道岔等，这些新型道岔在提高列车通过速度、降低运营维护成本等方面具有显著优势。

道岔作为铁路交通的关键部件之一，对于保障列车安全、高效运行具有重要意义。

了解道岔的基本知识和特点，有助于我们更好地认识和运用这一重要设备。

1.1 道岔的定义道岔是一种铁路设备，用于改变列车行驶方向或连接两条平行轨道。

道岔2013—5—20 11:30:59字号:T｜T内容摘要:作用:使机车车辆从一股道转入另一股道的线路连接设备。

在车站上大量铺设，用的最多的是单开道岔.作用:使机车车辆从一股道转入另一股道的线路连接设备。

在车站上大量铺设，用的最多的是单开道岔。

一、普通单开道岔(一)组成：转辙器、辙叉及护轨、连接部分。

1.转辙器组成：两根基本轨、两根尖轨、转辙机械；作用：操作转折机械可以改变尖轨的位置,确定道岔的开通方向。

2。

辙叉及护轨组成:辙叉心、翼轨、护轨；作用：保证车轮安全通过两股轨线的相互交叉处.有害空间：从两翼轨最窄处到辙叉心实际尖端之间，存在一个轨线中断的空隙。

（1）由于有害空间的存在，当机车车辆通过辙叉有害空间时，轮缘有可能走错辙叉槽而引起脱轨；(2）设置护轮轨的运行方向实行强制性的引导。

道岔有害空间是限制列车过岔速度的一个重要因素.活动心轨道岔:消灭有害空间，适应列车高速运行要求。

（1)活动心轨和心轨是同时被扳动的；（2）当尖轨开通某一方向时,活动心轨的辙叉心轨就与开通方向一致的翼轨密贴，而与另一翼轨分开，从而消灭了有害空间，使列车安全通过道岔。

3。

连接部分组成:两根直轨,两根导曲轨；作用:连接转辙器和辙叉器及护轨部分,使之成为一组完整道岔。

(二)用中心线表示道岔一般在图纸上,都采用中心线形式表示道岔。

（三)道岔号数道岔因其辙叉角的大小不同,有不同的道岔号（)【结论】越小，则越大，导曲线半径越大，道岔全长越长，列车过道岔平稳且过岔速度越高；越小,则相反。

常用道岔有关指标。

道岔号数（N）辙叉角（α)导曲线半径（m）道岔全长(m）侧向允许通过速度（km/h）96°20′25″18028.84830124°45′49″33036。

81545183°10′12.5″80054.00801998年10月我国在京沪铁路线上铺设了60 kg/m钢轨30号可动心轨道岔。

道岔全长：102.4 m侧向过岔速度：140 km/h直向过岔速度：200 km/h前后共有9台转辙机械(夹轨6台，心轨3台）二、其他类型道岔与交叉设备1。

铁路道岔基本知识目录第一章总论....................................................................................（１）第二章既有道岔概论 (12)第三章道岔病害整治和养护维修 (14)第四章提速道岔的安装、调试 (28)附录常用铁路道岔产品对照表 (33)第一章总论第一节轨道连接及交叉设备的作用道岔是由一条线路分支进入或超越另一条线路的连接及交叉设备分支。

道岔是铁路轨道结构的一个重要组成部分。

各国铁路道岔与线路的比例，随铁路运量、密度的不同而有很大差异。

我国是铁路运量、密度较大的国家之一，因此我国铁路道岔数量较多。

据1997年统计，我国共有道岔近14万组，平均每公里1.1组，正线平均每公里1.8组。

在铁路道岔上，存在着一些普通轨道上没有的复杂条件。

例如固定辙叉存在轨线中断，尖轨、护轨和翼轨的冲击角远远大于曲线轨道，道岔区的轨道的竖向和横向刚度变化远远高于普通轨道等。

机车车辆在通过道岔时，轮轨间的作用力也就比普通线路高很多。

所以道岔部分的养护工作量要比同等长度的一般轨道多，而道岔主要部件的使用寿命也要比普通轨道短。

由于这些原因，道岔始终被认为是轨道的一个薄弱环节，并且往往是影响行车安全和限制行车速度的一个主要原因，也是我们把道岔养护工作重点的原因。

第二节道岔和交叉分类铁路道岔设备包括道岔、交叉、道岔与交叉的组合以及其他轨道设备等。

道岔分为单开道岔、单式对称道岔、单式同侧道岔、对称三开道岔、不对称三开道岔和套线道岔。

交叉分为直角交叉和菱形交叉两大类。

道岔与交叉的组合包括交分道岔、交叉渡线等几种。

其他轨道设备还有钢轨伸缩调节器和铁鞋脱落器等。

第三节我国铁路道岔发展概况解放前我国铁路使用的道岔主要依靠进口。

解放初期我国有300种道岔。

这些道岔由100多种钢轨制造，仅单开道岔就有6、7、8、9、10、11、12、15、16、24号并10种型号，而且即使是同一轨型同一号码的道岔也可能分为多种型式，如40B钢轨8号道岔,就有“旧型”、“新型”、“暂定型”、“战时型”等多种，这就给道岔的养护维修和更换带来极大不便。
