道岔基本知识学习

道岔基本知识学习

非提速道岔：不设轨底坡，为改善钢轨的受力条件， 提速道岔：基本轨设有1：40轨底坡。
道岔基本知识学习
7
*
一、转辙器部分
（一）基本轨
75型—尖轨采用贴尖式，基本轨头不 刨切； 92型—尖轨采用藏尖式，基本轨轨头 需要刨切。
基本轨顶面淬火范围：
75型：尖轨尖端前200mm左右开始到 尖轨轨头刨切起点后100mm处
43
*
心轨跟端有铰接式和弹性可弯式
轨道结构
铰接式心轨跟端通过高强螺栓固定在翼轨上的间 隔铁能保证心轨与翼轨的相对位置，并传递水平 力。这种辙叉便于铸造，转换力较小，可以保持 原有固定式辙叉的长度。铺设这种可动心轨辙叉 时不致引起车站平面的变动
适用于既有线站场的技术改造。但是在辙叉范围 内出现活接头，不如弹性可弯式结构稳妥可靠。
道岔基本知识学习
39
*
轨道结构
上道初期，由于轮轨关系没有完全磨合，在列车的碾压和
冲击下，翼轨和心轨可能出现麻点和鱼鳞伤，可采取预防
性40打磨，避免裂纹和掉块 道岔基本知识学习
*
(三)可动辙叉
轨道结构
利用心轨可摆动与翼轨密贴的特征，消除了 有害空间，不仅避免了车轮对心轨和翼轨的 冲击，而且还提高了列车直向过岔速度，广 泛用于高速行车的铁路线路上
道岔基本知识学习
26
*
轨道结构
提速道岔 未对尖轨跟端轨底作刨切，虽增加了尖轨的扳动力， 但有利于保持尖轨跟端强度。
在跨区间无缝线路中，为限制尖轨尖端的伸缩位移， 在尖轨跟部的基本轨和尖轨轨腰上可安装如的限位 器结构，将过大的温度力传递给外侧基本轨。
道岔基本知识学习
27
*
转辙部分
小结

第五章-铁路道岔讲解

第五章-铁路道岔讲解
尖轨与基本轨的贴靠方式通常有两种，即贴尖式与 藏尖式。当采用普通钢轨刨切时，为避免对基本轨和 尖轨刨切过多，一般将头部经过刨切的尖轨置于较基 本轨高出6mm的滑床板上，使尖轨叠盖在基本轨的轨 底，形成贴尖式尖轨。
图7－4 贴尖式尖轨
图7－5 藏尖式尖轨
当采用矮型特种断面钢轨加工尖轨时，一般在轨 头下腭轨距线以下作1:3的斜切，使尖轨尖端藏于基 本轨的轨距线之下，形成藏尖式结构。
活动心轨最主要的特点是辙叉心轨可以板动。当 我们要开通某一方向股道时，活动心轨的辙叉心轨就 与开通方向一致的翼轨密贴，与另一翼轨分开，这样 一来，普通道岔的有害空间就不存在了。实践证明， 消灭了道岔有害空间， 行车更加平稳，过岔 速度限制较小， 因而 特别适合运量大，需 要开行高速列车的线 路使用。
6．转辙机械 最常用的道岔转换设备的种类有机械式和电动式。若 按操纵方式分类，则有集中式和非集中式两类。机械式 转换设备可为集中式或非集中式， 电动式转换设备则为集中式。道岔
转换设备必须具备转换(改变道岔开 向)、锁闭(锁闭道岔，在转撤杆中
心处尖轨与基本轨之间不允许有
4mm以上的间隙)和显示(显示道岔
2．轨撑 轨撑可以防止基本轨倾覆、扭转和纵横向移动，安装 在基本轨的外侧。它用螺栓与基本轨相连，并用两个螺 栓与滑床板连结。轨撑有双墙 式和单墙式之分。提速道岔中 由于扣件扣压力足够大，未设 轨撑。
3．顶铁
尖轨刨切部位紧贴基本轨，而在其它部位则依靠安 装在尖轨外侧腹部的顶铁，将尖轨承受的横向水平力 传递给基本轨，以防止尖轨受力时弯曲，并保持尖轨 与基本轨的正确位置。
一、转辙器
转辙器包括基本轨、尖轨和转辙机械。当机车车辆 要从A股道转入B股道时，操纵转辙机械使尖轨移动位 置，尖轨1密贴基本轨1，尖轨2脱离基本轨2，这样就 开通了B股道，关闭了A股道，机车车辆进入连接部分 沿着导曲线轨过渡到辙叉和护轨单元。这个单元包括 固定辙叉心、翼轨及 护轨，作用是保护车 轮安全通过两股轨线 的交叉之处。

高速铁路道岔

高速铁路道岔

转辙部分
可动心轨辙叉
2.1 转辙器部分
1、尖轨跟端设置长大间隔铁和限位器
2、尖轨材质与区间线路钢轨相同，轨头表面不淬火。 尖轨跟端锻压成中国标准60kg/m钢轨断面，并进行1:40 的扭转，过渡段和成型段长度分别为150mm和450mm。
2.1 转辙器部分
3、尖轨防跳：密贴尖轨与基本轨下颚配合防跳； 采用防跳顶贴，防跳限位装置。
2.1 转辙器部分
4、弹性扣压
采用瑞士施维格公司开发的“几”型弹性夹扣压基本轨， 在部分滑床板上安装了该公司配套的辊轮系统。滑床台采 用减摩涂层。
18号道岔辊轮滑床板
2.1 转辙器部分
5、滑床台减磨
2.1 转辙器部分
5、滑床台减磨
2.1 转辙器部分
6、尖轨降低值
2.1 转辙器部分
6、尖轨降低值
内容回顾
1
无砟轨道结构类型
2 CRTSⅠ型无砟轨道技术要求
1.道岔
本讲内容
高
客运专线道岔构造
速
铁
道
导曲线及辙叉支距
道
岔
构
造
道岔转换设备
学习目标
知识目标
能力目标
了解高速铁路道岔 的主要特征；
掌握客专线道岔 的主要构造；
具有测量绘图能力； 能够识别道岔的各结构。Fra bibliotek内容引入
1）道岔基础知识复习
内容引入
课后思考题
观察道岔结构，思考道岔常见的 病害有哪些？
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。

高铁铁路道岔知识

高铁铁路道岔知识

第三部分
单开道岔的构造
单开道岔的基本参数及示意图
a（道岔前长）
q（基本轨前长）
道岔理论前长
L（道岔全长） b（道岔后长）
道岔理论后长 n（辙叉趾长）
m（辙叉跟长）
导曲线半径
我国标准道岔主要尺寸 (m)
N
α
Ra
b
L
9 6°20′25″ 180 13.839 15.009 28.848
12 4°20′25″ 330 16.853 19.962 36.815
尖轨尖端降低值示意图
※尖轨与基本轨密贴形式
尖轨与基本轨贴合一般分为贴尖式和藏尖式两种。现 在的道岔一般均采用尖轨藏尖式设计型式。
藏尖式尖轨
贴尖式尖轨
▲扣件 ※75型以前道岔采用钩头道钉直接扣压轨肢。
※92型道岔采用刚性可调扣件扣压轨肢
※提速型以后道岔采用弹性分开式可调扣件扣压轨肢
▲轨底坡、轨顶坡
④半割线型尖轨
曲线尖轨工作边与基本轨工作边相割，在尖轨某断面 处作切线，将尖轨前部取直。割距和割点处的轨头宽应使 冲击角小于或等于容许值。这种尖轨一般是受条件限制， 要求道岔长度尽量缩短或导曲线半径尽量加大时采用。我 国各工矿企业需要的小号码道岔，为了走大型机车，就采 用了割线型道岔。但这种尖轨冲击角大，尖轨磨耗较快， 运行条件差，一般情况下不宜采用。
3.4 辙叉及护轨
辙叉是使车轮由一股钢轨越过另一股钢轨 的设备。辙叉由叉心、翼轨和联结零件组 成。按平面型式分，辙叉有直线辙叉和曲 线辙叉两类；按构造类型分，有固定辙叉 和活动辙叉两类。
整铸辙叉 组合辙叉
叉心两侧作用边之间的夹角称辙叉角α，其交点 称辙叉理论中心（理论尖端）。由于制造工艺原因， 实际上辙叉尖端有6～10mm宽度，称辙叉实际尖 端。

(优选)道岔知识大全详解.

(优选)道岔知识大全详解.

单开道岔的构造—转辙器—尖轨 尖轨
尖轨的作用：引导列车进入直向或侧向 每组道岔有两根尖轨，左侧尖轨和右侧尖轨，尖轨长度根据道岔尺寸确定。
加图
按平面形式分
尖轨类型
按断面形式分
直线型
1.尖轨工作边为直线 2.左右开道岔可互换
3.制作简单使用广泛
曲线型
1.尖轨工作边为曲线、增大了导曲半径 2..左右开道岔不可互换，导曲上股为曲 线，下股为直线。 3.减少冲击角，为藏尖式。 4，提高侧向过岔速度
金钢
普通钢轨
50AT钢轨
60AT钢轨
道岔的类型
三、按道岔号数分：
道岔按号数分类有6、7、8、9、 12、18以及大号码（如30、38、 42号道岔）等，主要运营铁路干 线常用的单开道岔有9号、12号、 18号，大号码道岔主要用于要求 侧线通过速度较高的联络线。客 运专线以18号道岔为主。6号、7 号和8号等道岔主要用于工矿企业 专用线或货运站场。
菱形交叉
道岔的类型
二、按钢轨轨型分： 43kg/m、50kg/m、60kg/m、75kg/m等钢轨道岔。
43kg/m钢轨
50kg/m钢轨
60kg/m钢轨
钢轨的类型
钢轨的类型
1、按钢轨轨型分：43kg/m、50kg/m、60kg/m、 75kg/m。
2、按钢轨断面分：普通钢轨、AT钢轨 3、按钢轨材质分：U71Mn钢轨、U75V钢轨、贝氏体合
道岔的类型 复 式 交 分 道 岔
道岔的类型
5、交叉渡线
交叉渡线由4组类型和号数相同的单开道岔和一组菱形交叉，以及连 接钢轨组成，用于平行股道之间的连接，仅在个别特殊场合下使用。
道岔的类型 5、交叉渡线
道岔的类型

第五章 铁路道岔讲解

第五章 铁路道岔讲解

尖轨可用普通断面钢轨或特种断面钢轨制成。用普 通断面钢轨制成的尖轨，一般在尖轨前端加补强板以 增加其横向刚度。用特种断面钢轨制成的尖轨，其断 面粗壮、整体性强、刚度大，稳定性比普通断面钢轨 好。
我国已广泛推广使用矮型特种断面钢轨(简称AT轨)， 取消了普通钢轨尖轨6mm抬高量，减小了列车过岔时 的垂直不平顺，有利于提高过岔速度，同时可采用高 滑床台扣住基本轨轨底，增加基本轨的稳定性和道岔 整体性。
尖轨与导曲线钢轨连接的一端称尖轨跟端。尖轨的跟 部结构必须保证尖轨能根据不同的转辙要求在平面上左 右摆动，又要坚固稳定，制造简单，维修方便。我国的 道岔主要采用间隔铁鱼尾板式和弹性可弯式跟端结构。
间隔铁鱼尾板式跟Biblioteka 结构(三) 转辙器上的零、配件
1．滑床板 在整个尖轨长度范围内的岔枕面上，有承托尖轨和基 本轨的滑床板。滑床板有分开式和不分开式两类。不分 开式用道钉将轨撑、滑床板直接与岔枕联结；分开式是 轨撑由垂直螺栓先与 滑床板联结，再用道 钉或螺纹道钉将垫板 与岔枕联结。尖轨放 置于滑床板上，与滑 床板间无扣件联结。
第五章 铁 路 道 岔
本章主要内容：
• 道岔的类型 • 单开道岔的构造
第一节 道岔类型
道岔是一种使机车车辆从一股道转入另一股道的线 路连接设备，通常在车站、编组站大量铺设。有了道 岔，可以充分发挥线路的通过能力。即使是单线铁路， 铺设道岔，修筑一段大于列车长度的叉线，就可以对 开列车。
由于道岔具有数量多、构造复杂、使用寿 命短、限制列车速度、行车安全性低、养护 维修投入大等特点，道岔与曲线、接头并称 为轨道的三大薄弱环节。它的基本形式有三 种：即线路的连接、交叉、连接与交叉的组 合。常用的线路连接有各种类型的单式道岔 和复式道岔；交叉有直交叉和菱形交叉；连 接与交叉的组合有交分道岔和交叉渡线等。

道岔基本知识

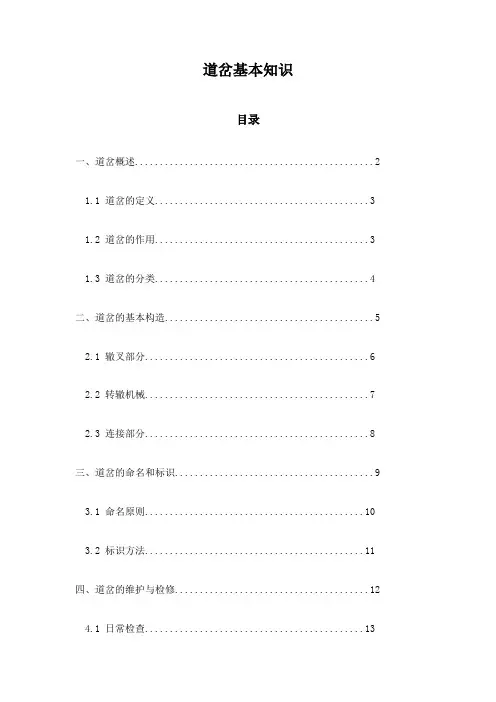

道岔基本知识目录一、道岔概述 (2)1.1 道岔的定义 (3)1.2 道岔的作用 (3)1.3 道岔的分类 (4)二、道岔的基本构造 (5)2.1 辙叉部分 (6)2.2 转辙机械 (7)2.3 连接部分 (8)三、道岔的命名和标识 (9)3.1 命名原则 (10)3.2 标识方法 (11)四、道岔的维护与检修 (12)4.1 日常检查 (13)4.2 定期检修 (14)4.3 故障处理 (15)五、道岔的安全操作 (16)5.1 列车通过道岔的速度限制 (17)5.2 道岔操纵方法 (18)5.3 道岔故障时的应急处理 (19)六、道岔的控制系统 (21)6.1 电气集中控制系统 (22)6.2 计算机联锁系统 (23)6.3 现场信号设备 (24)七、道岔的提速与改造 (25)7.1 提速道岔的介绍 (26)7.2 道岔改造的技术要求 (27)7.3 提速道岔的应用情况 (29)一、道岔概述是铁路交通中的重要设备，用于实现线路之间的交叉。

它不仅具有保证列车安全、平稳通过的功能，还承担着提高运输效率、增加车站通过能力的重要任务。

道岔的基本形式多种多样，但主要可以分为直线型、曲线型、缓和曲线型等。

每种类型的道岔都有其特定的几何形状和尺寸，以满足不同的设计要求和使用场景。

在铁路系统中，道岔的位置和数量对列车的运行速度、安全性以及运输效率有着直接的影响。

在设计道岔时，需要综合考虑地形、地质、气候、交通流量等多种因素，以确保道岔能够在各种条件下正常工作，并延长使用寿命。

随着铁路技术的不断发展，道岔的设计和制造也在不断进步。

新型道岔不断涌现，如可动心轨道岔、高速道岔等，这些新型道岔在提高列车通过速度、降低运营维护成本等方面具有显著优势。

道岔作为铁路交通的关键部件之一，对于保障列车安全、高效运行具有重要意义。

了解道岔的基本知识和特点，有助于我们更好地认识和运用这一重要设备。

1.1 道岔的定义道岔是一种铁路设备，用于改变列车行驶方向或连接两条平行轨道。

道岔知识培训ppt课件


道岔知识培训
16
7、道岔的其它分类方式
按岔枕类型分类有木岔枕道岔、钢筋混凝 土岔枕道岔和整体道床道岔。
按设计年代分类有“55型”、“57型”、 “62型”、“75型”、“92型”、“提速型”、 “99型”、 “客运专线道岔”等。其中 “提 速型”为当前既有线路大量使用的道岔；新建 客运专线多采用250km/h和350km/h客运专线道 岔。
2、道岔按钢轨轨型分有43、50、60、75kg/m钢轨 道岔。
3、道岔按号数分类有6、7、8、9、12、18以及大 号码（如30、38、42、60号道岔）等，主要运营 铁路干线常用的单开道岔有9号、12号、18号，大 号码道岔主要用于要求侧向通过速度较高的联络 线。客运专线以18号道岔为主。6号、7号和8号等 道岔主要用于工矿企业专用线或货运站场。
道岔知识培训
25
• 单开道岔转辙器的主要组成：
• 基本轨（直、曲）、尖轨（直、曲）、垫板、 扣件、顶铁、限位器（或间隔铁）、岔枕等。
基本轨 垫板
尖轨
顶铁
限位器
拉、连杆
道岔知识培训
26
单开道岔转辙器主要由2根基本轨、2根尖轨、 间隔铁（或限位器）、各种垫板（平垫板、轨撑 平垫板、滑床板、轨撑滑床板、通长垫板、支距 垫板、橡胶垫板、塑料垫片，等）、拉连杆（外 锁闭装置无）、轨撑（无轨底坡道岔一般设置轨 撑，有轨底坡道岔一般不设轨撑）、顶铁、岔枕 及其他联接零件（扣件、轨距块、螺栓螺母，等） 组成。
• 单开道岔在构造上比任何其它类型道岔都简单， 因而设计、制造、使用和养护都比较方便。所以， 单开道岔为铁路线路上最普遍采用的基本连接设 备，占各类道岔的90%以上。
道岔知识培训
24
单开道岔结构

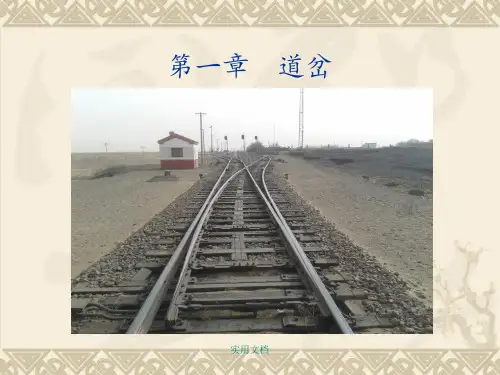

道岔基本知识

实用文档
开口段 缓冲段
平直段
缓冲段 开口段
100~300
90 68 42 68 46 50
实用文档
为确保护轨与心轨作用边距离不小于1391mm，护 轨平直段的轮缘槽宽度应按下式计算：
t护 S D x 2 式 中 : t护 护 轨 轮 缘 槽 平 直 段 宽 度 ; S 辙 叉 轨 距 为1435m m; DX 辙 叉 心 轨 工 作 边 至 护 轨 工 作
（二）转辙器各部分间隔尺寸
1.尖轨跟端轮缘槽宽度
在直线尖轨转辙器中，并使尖轨在左右开的
道岔上都能使用。
实用文档
t跟 s跟
（1）尖轨跟端轮缘槽的宽度 ，应能保证 在最不利的条件下，当轮对一侧车轮轮缘 紧贴一股尖轨作用面时，另一侧车轮缘可 以自由地通过而不冲击尖轨跟端。
t跟 ( s 跟 a b ) ( T m in c ) d m in
实用文档
1435＋3
ｔ咽 (1350-2)－22
（二）辙叉各部分尺寸和间隔的计算
实用文档
1.辙叉咽喉轮缘槽 辙叉咽喉轮缘槽宽度，应保证在最不利
条件下，即轮对一侧车轮轮缘紧贴基 本轨时，另一侧车轮轮缘能够顺利通 过，而不冲击翼轨咽喉弯折点。
t跟 (s叉 ) (Tmin T ) dmin
实用文档
t咽 辙 叉 咽 喉 轮 缘 槽 宽 度 ; s叉 辙 叉 轨 距 为1435mm;
转辙器部分
连接部分
辙叉及护轨部分
实用文档
一、转辙器
组成部分：两根尖轨、两根基本轨、联结零件 （如：滑床板、顶铁、拉杆、连接杆、跟端 结构等）及转辙机械等。
（一）基本轨
1.道岔基本轨用12.5m或25.00mm的标准轨制成, 有切底和不切底两种形式。7.7米长的尖轨尖 端轨距加宽10mm。6.25米长轨尖尖端轨距加 宽15mm。

铁路道岔基础(内容严选)


47
• 5．基本轨垂直磨耗，50kg／m及以下钢轨，在正线 上超过6mm，到发线上超过8mm，其他站线上超过 10mm；60kg／m及以上钢轨，在线路允许速度大于 120km／h的正线上超过6mm，其他正线上超过8mm， 到发线上超过10mm，其他站线上超过11mm。33 kg ／m及其以下的钢轨，由铁路局规定。
4．用于侧向接发停车旅客列车的单开道岔，不得小于12号； 5．用于侧向接发停车货物列车并位于正线的单开道岔，在中间站不 得小于12号，在其他车站不得小于9号； 6．其他线路的单开道岔，不得小于9号； 7．狭窄的站场采用交分道岔不得小于9号，但尽量不用于正线，必 须采用时，不得小于12号； 8．峰下线路采用对称道岔不得小于6号；采用三开道岔不得小于7号； 9．段管线采用对称道岔不得小于6号。 既有道岔的类型及辙叉号数不符合上述规定时，应按该道岔的号数

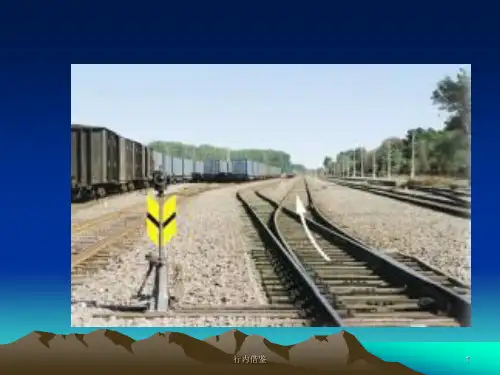

行内借鉴
44
• 2．尖轨尖端与基本轨、可动心轨尖端与翼轨在 静止状态不密贴。
行内借鉴
45
• 3．尖轨、可动心轨 被轧伤，轮缘有爬上尖轨、 可动心轨的危险。
行内借鉴
46
• 4．在尖轨、可动心轨顶面宽50mm及其以上的断面处， 尖轨顶面低于基本轨顶面、可动心轨面低于翼轨顶面 2mm及其以上。
行内借鉴
限制行车速度，但应有计划地进行改造。驼峰下线路现有6.5号对称道 岔，允许保留。
行内借鉴
55
下行
13
42
行内借鉴
56
行内借鉴
57
行内借鉴
58
15
手摇把
行内借鉴
16
2.辙叉及护轨部分
行内借鉴
17
1翼轨 2心轨 3理论尖端 4实际尖端 5 辙叉角 6辙叉咽喉 7 有害空间 8辙叉趾端 9辙叉跟端 10护轨 11主轨 12护轨垫板
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当道岔直向容许通过速度≤120km/h时，道岔一般不设 置轨底坡或轨顶坡。为了增强轨件的稳定性，转辙器基本 轨外侧（部分小号码道岔导曲线部分）部分设置轨撑。
当道岔直向容许通过速度＞ 120km/h时，道岔均要设 置轨底坡或轨顶坡。轨底坡通过道岔垫板来设置，轨顶坡 则是尖轨、长短心轨以及固定型辙叉心轨轨顶面通过机加 工形成。
道岔
唐山中铁亨通道岔公司 张海瑞
2020年4月9日星期四
主要内容：
1.引言 2.道岔的功用及类型 3.单开道岔的构造 4.单开道岔的几何尺寸 5.钢轨轨型介绍 6.我公司道岔产品 7.我公司主要道岔生产设备 8.道岔工艺
第一部分
引言
道岔是机车车辆从一股轨道转入 或越过另一股轨道时必不可少的线 路设备，是铁路轨道的一个重要组 成部分，也是轨道结构中作为薄弱 的环节之一。
2、道岔按钢轨轨型分有43、50、60、75kg/m钢轨 道岔。
3、道岔按号数分类有6、7、8、9、12、18以及大 号码（如30、38、42、60号道岔）等，主要运营 铁路干线常用的单开道岔有9号、12号、18号，大 号码道岔主要用于要求侧向通过速度较高的联络 线。客运专线以18号道岔为主。6号、7号和8号等 道岔主要用于工矿企业专用线或货运站场。
转辙器部分 两基本轨，两尖轨
组成 联结部件：滑床板、顶铁、轨撑、 转辙杆、连接杆、根端结构 转辙机械
▲基本轨
基本轨有直、曲基本轨之分。采用标准 轨型钢轨制造（50kg/m、60kg/m等）。
基本轨两端一般设计有接头螺栓孔（用 于和两端钢轨连接），当道岔铺设于跨区间 无缝线路时，一般会要求取消一端或两端的 接头螺栓孔。
18 3°10′12.5″ 800 22.667 31.333 54.00
1.道岔主线：单开道岔的直线轨道。
2.道岔侧线：道岔中从主线分出来的轨道。
3.道岔中心：侧股中心线（中心线为曲线时，为 切线）与道岔直股轨道中心线的交点。
4.道岔始端：尖轨尖端前的基本轨端轨缝中心。
5.道岔终端：离道岔始端最远的辙叉跟端轨缝中 心。
单开道岔分为左开和右开道岔。区分方法为： 站在道岔的前端，面向道岔，侧线向左侧分支的 称为左开道岔，侧线向右侧分支的称为右开道岔。
单开道岔在构造上比任何其它类型道岔都简单， 因而设计、制造、使用和养护都比较方便。所以， 单开道岔为铁路线路上最普遍采用的基本连接设 备，占各类道岔的90%以上。
单开道岔结构
▲尖轨
尖轨平面形式 按尖轨与基本轨的接触形式有直线型和曲线型两种
1.直线型尖轨——我国大量采用 2.曲线形尖轨 ①切线型
②割线型 ③半切线型 ④半割线型
▲直线尖轨
直线型尖轨： 工作边为一直线，可用于左开和右开单开道岔，这种
尖轨加工制造简单，便于修换。缺点是尖轨尖端轨距需要 较大的加宽，影响列车运行的平顺性；转辙角较大，当列 车逆向进入侧线时，轮缘对尖轨的冲击较大，列车晃动较 大，尖轨也易磨损。
12.道岔后长：道岔中心至道岔终端在道岔基线上的 投影长度。
13.辙叉趾长：辙叉心轨理论尖端至辙叉趾端的工作 边长度。
14.辙叉跟长：辙叉心轨理论尖端至辙叉跟端的工作 边长度。
15.辙叉趾宽：辙叉趾端两翼轨工作边的距离。
16.辙叉跟宽：辙叉跟端两心轨工作边的距离。
单开道岔的特征
单开道岔是指主线为直线，侧线由主线向左侧 或右侧分支的道岔。
3.4 辙叉及护轨
辙叉是使车轮由一股钢轨越过另一股钢轨 的设备。辙叉由叉心、翼轨和联结零件组 成。按平面型式分，辙叉有直线辙叉和曲 线辙叉两类；按构造类型分，有固定辙叉 和活动辙叉两类。
整铸辙叉 组合辙叉
叉心两侧作用边之间的夹角称辙叉角α，其交点 称辙叉理论中心（理论尖端）。由于制造工艺原因， 实际上辙叉尖端有6～10mm宽度，称辙叉实际尖 端。
单开道岔由转辙器、中间连接部分（导曲线 部分）、辙叉及护轨三部分组成。
转辙器部分
中间连接部分
辙叉及护轨部分
单开道岔转辙器的主要组成：
基本轨（直、曲）、尖轨（直、曲）、垫板、扣件、 顶铁、限位器（或间隔铁）、岔枕等。
基本轨 垫板
尖轨
顶铁
限位器
拉、连杆
单开道岔转辙器主要由2根基本轨、2根尖轨、 间隔铁（或限位器）、各种垫板（平垫板、轨撑 平垫板、滑床板、轨撑滑床板、通长垫板、支距 垫板、橡胶垫板、塑料垫片，等）、拉连杆（外 锁闭装置无）、轨撑（无轨底坡道岔一般设置轨 撑，有轨底坡道岔一般不设轨撑）、顶铁、岔枕 及其他联接零件（扣件、轨距块、螺栓螺母，等） 组成。
③割线型尖轨
曲线尖轨工作边与基本轨工作边相割。其割距应满足 使车轮逆向进岔时对尖轨的冲击角小于或等于容许值的要 求。采用这种型式的尖轨与采用同号码切线和半切线曲线 尖轨相比较。导曲线半径可更大，道岔全长更短。但这种 尖轨冲击角大，尖轨前部易磨耗，列车易产生摇晃。这种 尖轨多用于小号码和全长较短的道岔。
60TY钢轨断面尺寸
UIC33槽型护轨断面尺寸及技术参数
第六部分
我公司道岔产品
SC（07）330，12号固定型单开道岔
道岔尖端（逆向）
道岔跟端（顺向）
SC（07）330，12号固定型单开道岔尖轨
SC（07）330，12号固定型单开道岔基本轨
SC（07）330，12号固定型单开道岔护轨
道岔垫板
0
4.2、转辙器几何尺寸
➢ 最小轮缘槽
曲线尖轨轮缘槽
尖轨尖端
直线尖轨尖端与跟端
尖轨跟端
➢尖轨动程
尖轨动程为尖轨尖端非作用边与基本轨 作用边之间的拉开距离，规定在距尖轨 尖端380mm的第一根连接杆中心处量取。
4.3、导曲线几何尺寸
导曲线部分需要确定的几何尺寸，主要是导曲线外轨工作 边上各点以直向基本轨作用边为横坐标轴的垂直距离，也称 导曲线支距。
第三部分
单开道岔的构造
单开道岔的基本参数及示意图
a（道岔前长）
q（基本轨前长）
道岔理论前长
L（道岔全长） b（道岔后长）
道岔理论后长 n（辙叉趾长）
m（辙叉跟长）
导曲线半径
我国标准道岔主要尺寸 (m)
N
α
Ra
b
L
9 6°20′25″ 180 13.839 15.009 28.848
12 4°20′25″ 330 16.853 19.962 36.815
尖轨尖端降低值示意图
※尖轨与基本轨密贴形式
尖轨与基本轨贴合一般分为贴尖式和藏尖式两种。现 在的道岔一般均采用尖轨藏尖式设计型式。
藏尖式尖轨
贴尖式尖轨
▲扣件 ※75型以前道岔采用钩头道钉直接扣压轨肢。
※92型道岔采用刚性可调扣件扣压轨肢
※提速型以后道岔采用弹性分开式可调扣件扣压轨肢
▲轨底坡、轨顶坡
▲曲线型尖轨：
工作边除尖端前部有一小段直线外，其余均为 圆曲线。曲线型尖轨冲击角小于直线型尖轨，尖 轨磨耗较轻，列车运行平稳。同时，曲线型尖轨 与导曲线的衔接比较圆顺，与同号码直线型尖轨 比较，导曲线半径可以增大，侧向通过速度可以 提高，道岔全长可以缩短。
曲线型尖轨有切线型、半切线型、割线型、 半割线型几种。我国铁路道岔主要采用半切线型 和半割线型尖轨。
7、道岔的其它分类方式
按岔枕类型分类有木岔枕道岔、钢筋混凝土岔枕道 岔和整体道床道岔。
按设计年代分类有“55型”、“57型”、“62 型”、“75型”、“92型”、“提速型”、“99型”、 “客运专线道岔”等。其中 “提速型”为当前既有线 路大量使用的道岔；新建客运专线多采用250km/h和 350km/h客运专线道岔。
基本轨0
尖轨
β γ γ γ
d
4.4、辙叉及护轨尺寸
固定辙叉及护轨需要确定的几何形位主要是辙叉咽喉轮缘槽t1、查照间 隔D1及D2、护轨轮缘槽tg、翼轨轮缘槽tw和有害空间lh。
查照间隔
护轨尺寸
第五部分
钢轨轨型介绍
60kg/m 钢轨断面尺寸及技术参数
60AT钢轨断面尺寸及技术参数
60D40钢轨断面尺寸及技术参数
6.辙叉心轨理论尖端：辙叉心轨两工作边延长线 的交点。
7.辙叉趾端：辙叉与导轨相连接的一端。
8.辙叉跟端：辙叉心轨伸出的一端。
9.道岔基线：单开道岔指道岔主线中心线，对称道 岔指对称轴线，其它道岔中指作为基准的直线。
10.道岔全长：道岔始端至道岔终端在道岔基线上的 投影线。
11.道岔前长：道岔始端至道岔中心在道岔基线上的 投影长度。
单开道岔 对称道岔
三开道岔 交叉渡线
交分道岔
单开道岔
三开道岔
对称道岔
交叉渡线
4、道岔按轨距分类 标准轨距用道岔（轨距1435mm）、窄轨距用道岔（轨距
1000mm）、宽轨距用道岔（轨距1520mm ），还有套线类 道岔。 5、按尖轨类型分类 直线型尖轨、曲线型尖轨； 6、按辙叉类型分类 固定式、可动心轨式。
辙叉角α愈小，道岔号数N愈大，两者之间的 关系为：
辙 叉 趾
翼轨 宽
辙叉咽喉
辙叉心轨尖端
辙 叉 ' 跟 宽
短心轨
辙叉心轨理论尖端
辙叉组成
咽喉
长翼轨 长心轨
短心轨
可动心轨结构
第四部分
单开道岔的几何尺寸
4.1、道岔各部分轨距
单开道岔中，需要考虑的轨距加宽部位有：基本轨前 接头处轨距S1、尖轨尖端轨距S0、尖轨跟端直股及 侧股轨距Sh、导曲线中部轨距Se、导曲线终点轨距S。
转辙器跟端结构型式及特征 尖轨跟端有设置限位器或间隔铁，以及不设
传力机构三种型式。
1、间隔铁
在尖轨跟端设置间隔铁，利用间隔铁保持基本 轨与尖轨固定连接，以保持辙跟不爬行、不跳动。
2、限位器
在尖轨跟端设置限位器，限位器子母块保持一 定间隙，保证尖轨无约束自由伸缩的空间。
