第一章道岔的根底知识一、道岔：机车车辆由一条线路分支进入或越过另一条线路的连接或交叉设备称为道岔。
二、道岔的用途道岔是铁路轨道结构的一个重要组成局部。
铁路运输业务中的列车到发、会让、越行、机车摘挂、车辆调车、编解、机车车辆整备修理、货物装卸作业以及铁路路网与矿山港口工厂铁路专用线的连接等等，无不借助于道岔方能实现。
三、道岔的结构〔单开道岔〕3.1单开道岔的组成单开道岔由转辙器、辙叉及护轨和连接局部组成。
3.2单开道岔的特征〔1〕单开道岔是指主线为直线，侧线由主线向左侧和由侧分支的道岔。
单开道岔由一股直线和一股侧线组合而成。
〔2〕单开道岔分为左开和由开道岔，其区分方法为：站在道岔的前端，面向尖轨，侧线向左侧分支的称为左开道岔，侧线向右侧分支的称为右开道岔。
〔3〕单开道岔在构造上比任何其它类型道岔都简单，因而设计、制造、使用和养护都比拟方便。
所以，单开道岔成为铁路线路上最普遍采用的根本连接设备，占各类道岔的90%以上。
〔4〕单开道岔根据尖轨、辙叉及连接局部的平面型式可组合成多种平面型式的单开道岔。
比拟常见的有直线尖轨、直线辙叉的单开道岔，曲线尖轨、直线辙叉的单开道岔，曲线尖轨、曲线辙叉的单开道岔。
3.3尖轨和锐角辙叉的结构型式及特征尖轨平面型式及特征单开道岔尖轨常用的平面型式有直线型和曲线型两种。
直线型尖轨的工作边为一直线，可用于左开和右开单开道岔，这种尖轨加工制造简单，便于修换，是我国目前应用较广泛的一种尖轨。
其缺点是道岔长，尖轨尖端轨距需要较大的加宽，影响列车沿正线运行的平稳性；转辙角较大，当列车逆向进入侧线时，轮缘对尖轨的冲击较大，列车晃动较大，尖轨也易磨损。
曲线型尖轨的工作边除尖端前部有一小段直线外，其余均为圆曲线。
曲线型尖轨冲击角小于直线型尖轨，尖轨磨耗较轻，列车运行平稳。
同时，曲线型尖轨与导曲线的衔接比拟圆顺，与同号码直线型尖轨比拟，导曲线半径可以增大，侧向通过速度可以提高，道岔全长可以缩短。
1、普通单开道岔转辙部分的组成及其功能是什么？答：单开道岔转辙部分由两根基本轨和两根尖轨，以及各种联结零件组成。
通过尖轨的扳动转换，及时为列车准备进路。
2、什么叫附带曲线？答:当道岔后的两股轨道平行，且两平行股道的直线间距不大于5.2 m 时，道岔后的连接曲线称为道岔的附带曲线。
3、什么是导曲线的支距？怎样量取？答：道岔导曲线支距是指直股钢轨工作边按垂直方向量到导曲线外股工作边的距离。
量取支距的方法是以导曲线起点在基本轨工作边上的投影点开始，按每2m 一个横距来排列，逐点量取到导曲线外股工作边的垂直距离，即为该点的支距。
4、为什么护轨工作边到心轨工作边的距离应大于或等于1391 mm ？答、为了使车轮轮对顺利通过辙叉和护轨轮缘槽，防止行驶在辙叉上的车轮进入异股或撞击辙叉心，护轨工作边与心轨工作边之间的距离必须大于或等于轮对最大内侧距及最大轮缘厚度之和，即1356+33=1389mm 。
考虑到机车车轴受力后的翘曲使内侧距在扩大2mm ，护轨工作边到心轨工作边距离应大于或等于1391 mm。
5、为什么翼轨工作边到护轨工作边的距离必须小于1348 mm ？答：为了保证车轮能顺利通过辙叉而不至于发生被翼轨、护轨卡住，辙叉异轨工作边到护轨工作边之间的距离必须小于或等于车轮轮对的最小内侧距1350mm 。
考虑到车轴受力翘曲后内侧距减少2mm ，翼轨工作边到护轨工作边的距离必须小于1348 mm。
6、产生钢轨折断的原因是什么？答：钢轨本身材质或焊接质量不良是目前钢轨折断的主要原因。
其次，枕木失效、扣件松弛、轨枕间距不一致、空吊板、三角坑、轨道方向不良，加重车轮的冲击；捣固不良和线路爬行；曲线超高不正确，造成钢轨磨损；轨底不合；垫板和扣件养护不良等，均可能导致钢轨折断。
7、请简述液压捣固机的工作原理。
答：液压捣固机是以电动机或柴油机、汽油机为动力，通过三角皮带带动振动轴高速旋转，使震动轴两端的偏心铁随之高速旋转产生振动，由震动架传递到镐板上，使镐板振动。
道岔基本知识目录一、道岔概述 (2)1.1 道岔的定义 (3)1.2 道岔的作用 (3)1.3 道岔的分类 (4)二、道岔的基本构造 (5)2.1 辙叉部分 (6)2.2 转辙机械 (7)2.3 连接部分 (8)三、道岔的命名和标识 (9)3.1 命名原则 (10)3.2 标识方法 (11)四、道岔的维护与检修 (12)4.1 日常检查 (13)4.2 定期检修 (14)4.3 故障处理 (15)五、道岔的安全操作 (16)5.1 列车通过道岔的速度限制 (17)5.2 道岔操纵方法 (18)5.3 道岔故障时的应急处理 (19)六、道岔的控制系统 (21)6.1 电气集中控制系统 (22)6.2 计算机联锁系统 (23)6.3 现场信号设备 (24)七、道岔的提速与改造 (25)7.1 提速道岔的介绍 (26)7.2 道岔改造的技术要求 (27)7.3 提速道岔的应用情况 (29)一、道岔概述是铁路交通中的重要设备，用于实现线路之间的交叉。
它不仅具有保证列车安全、平稳通过的功能，还承担着提高运输效率、增加车站通过能力的重要任务。
道岔的基本形式多种多样，但主要可以分为直线型、曲线型、缓和曲线型等。
每种类型的道岔都有其特定的几何形状和尺寸，以满足不同的设计要求和使用场景。
在铁路系统中，道岔的位置和数量对列车的运行速度、安全性以及运输效率有着直接的影响。
在设计道岔时，需要综合考虑地形、地质、气候、交通流量等多种因素，以确保道岔能够在各种条件下正常工作，并延长使用寿命。
随着铁路技术的不断发展，道岔的设计和制造也在不断进步。
新型道岔不断涌现，如可动心轨道岔、高速道岔等，这些新型道岔在提高列车通过速度、降低运营维护成本等方面具有显著优势。
道岔作为铁路交通的关键部件之一，对于保障列车安全、高效运行具有重要意义。
了解道岔的基本知识和特点，有助于我们更好地认识和运用这一重要设备。
1.1 道岔的定义道岔是一种铁路设备，用于改变列车行驶方向或连接两条平行轨道。

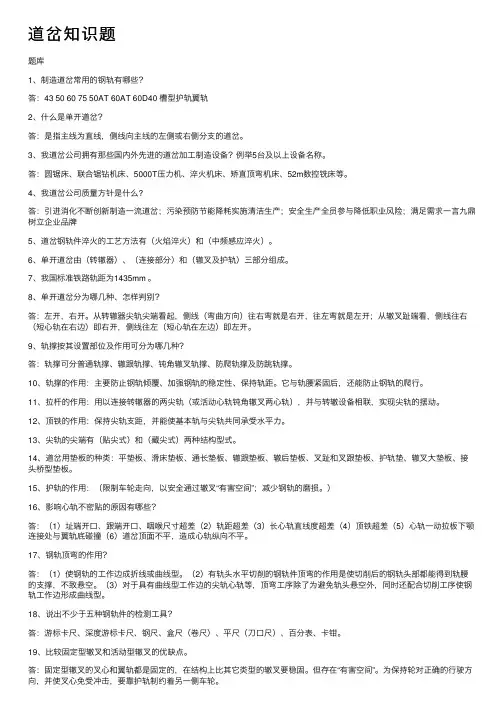

道岔知识题题库1、制造道岔常⽤的钢轨有哪些？答：43 50 60 75 50AT 60AT 60D40 槽型护轨翼轨2、什么是单开道岔？答：是指主线为直线，侧线向主线的左侧或右侧分⽀的道岔。
3、我道岔公司拥有那些国内外先进的道岔加⼯制造设备？例举5台及以上设备名称。
答：圆锯床、联合锯钻机床、5000T压⼒机、淬⽕机床、矫直顶弯机床、52m数控铣床等。
4、我道岔公司质量⽅针是什么?答：引进消化不断创新制造⼀流道岔；污染预防节能降耗实施清洁⽣产；安全⽣产全员参与降低职业风险；满⾜需求⼀⾔九⿍树⽴企业品牌5、道岔钢轨件淬⽕的⼯艺⽅法有（⽕焰淬⽕）和（中频感应淬⽕）。
6、单开道岔由（转辙器）、（连接部分）和（辙叉及护轨）三部分组成。
7、我国标准铁路轨距为1435mm 。
8、单开道岔分为哪⼏种、怎样判别？答：左开，右开。
从转辙器尖轨尖端看起，侧线（弯曲⽅向）往右弯就是右开，往左弯就是左开；从辙叉趾端看，侧线往右（短⼼轨在右边）即右开，侧线往左（短⼼轨在左边）即左开。
9、轨撑按其设置部位及作⽤可分为哪⼏种？答：轨撑可分普通轨撑、辙跟轨撑、钝⾓辙叉轨撑、防爬轨撑及防跳轨撑。
10、轨撑的作⽤：主要防⽌钢轨倾覆、加强钢轨的稳定性、保持轨距。
它与轨腰紧固后，还能防⽌钢轨的爬⾏。
11、拉杆的作⽤：⽤以连接转辙器的两尖轨（或活动⼼轨钝⾓辙叉两⼼轨），并与转辙设备相联，实现尖轨的摆动。
12、顶铁的作⽤：保持尖轨⽀距，并能使基本轨与尖轨共同承受⽔平⼒。
13、尖轨的尖端有（贴尖式）和（藏尖式）两种结构型式。
14、道岔⽤垫板的种类：平垫板、滑床垫板、通长垫板、辙跟垫板、辙后垫板、叉趾和叉跟垫板、护轨垫、辙叉⼤垫板、接头桥型垫板。
15、护轨的作⽤：（限制车轮⾛向，以安全通过辙叉“有害空间”；减少钢轨的磨损。
）16、影响⼼轨不密贴的原因有哪些？答：（1）址端开⼝、跟端开⼝、咽喉尺⼨超差（2）轨距超差（3）长⼼轨直线度超差（4）顶铁超差（5）⼼轨⼀动拉板下颚连接处与翼轨底碰撞（6）道岔顶⾯不平，造成⼼轨纵向不平。

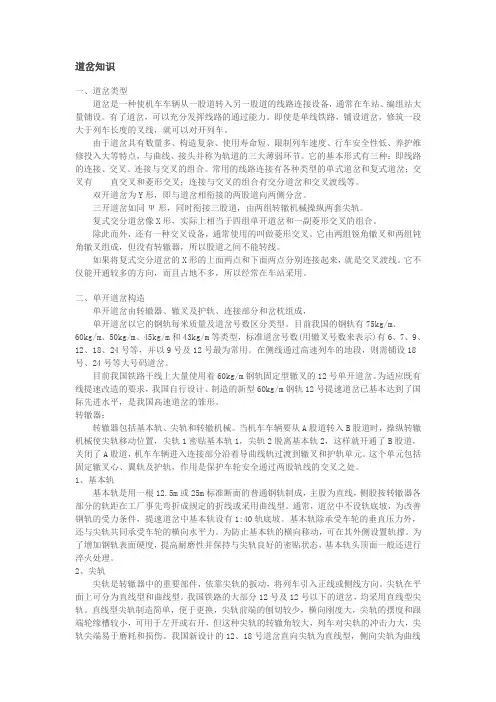

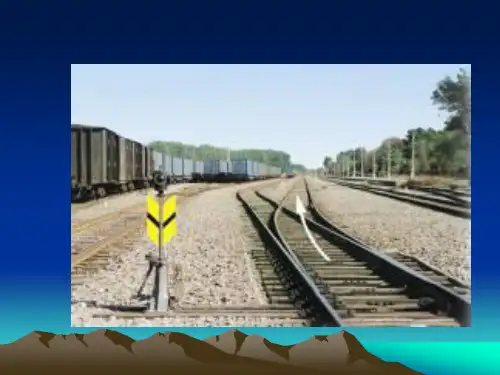

道岔知识一、道岔类型道岔是一种使机车车辆从一股道转入另一股道的线路连接设备，通常在车站、编组站大量铺设。
有了道岔，可以充分发挥线路的通过能力。
即使是单线铁路，铺设道岔，修筑一段大于列车长度的叉线，就可以对开列车。
由于道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、养护维修投入大等特点，与曲线、接头并称为轨道的三大薄弱环节。
它的基本形式有三种：即线路的连接、交叉、连接与交叉的组合。
常用的线路连接有各种类型的单式道岔和复式道岔；交叉有直交叉和菱形交叉；连接与交叉的组合有交分道岔和交叉渡线等。
双开道岔为Y形，即与道岔相衔接的两股道向两侧分岔。
三开道岔如同Ψ形，同时衔接三股道，由两组转辙机械操纵两套尖轨。
复式交分道岔像X形，实际上相当于四组单开道岔和一副菱形交叉的组合。
除此而外，还有一种交叉设备，通常使用的叫做菱形交叉。
它由两组锐角辙叉和两组钝角辙叉组成，但没有转辙器，所以股道之间不能转线。
如果将复式交分道岔的X形的上面两点和下面两点分别连接起来，就是交叉渡线。
它不仅能开通较多的方向，而且占地不多，所以经常在车站采用。
二、单开道岔构造单开道岔由转辙器、辙叉及护轨、连接部分和岔枕组成，单开道岔以它的钢轨每米质量及道岔号数区分类型。
目前我国的钢轨有75kg/m、60kg/m、50kg/m、45kg/m和43kg/m等类型，标准道岔号数(用辙叉号数来表示)有6、7、9、12、18、24号等，并以9号及12号最为常用。
在侧线通过高速列车的地段，则需铺设18号、24号等大号码道岔。
目前我国铁路干线上大量使用着60kg/m钢轨固定型辙叉的12号单开道岔。
为适应既有线提速改造的要求，我国自行设计、制造的新型60kg/m钢轨12号提速道岔已基本达到了国际先进水平，是我国高速道岔的雏形。
转辙器：转辙器包括基本轨、尖轨和转辙机械。
当机车车辆要从A股道转入B股道时，操纵转辙机械使尖轨移动位置，尖轨1密贴基本轨1，尖轨2脱离基本轨2，这样就开通了B股道，关闭了A股道，机车车辆进入连接部分沿着导曲线轨过渡到辙叉和护轨单元。
