故障录波讲解

故障录波文件解析1.引言1.1 概述故障录波文件解析是一项重要的技术，在电力系统故障诊断和维护方面起着关键的作用。

故障录波是指在电力系统发生故障时，对系统电压、电流等参数进行高频采样记录的过程。

故障录波文件解析是对录波数据进行分析和处理的过程，通过解析故障录波文件，可以获取有关故障发生时的详细信息，包括故障类型、故障位置、故障时的电压电流波形等。

这些信息对于电力系统的故障诊断和维护具有重要的指导意义。

在故障录波文件解析的过程中，需要使用一系列的方法和步骤。

首先，需要对录波数据进行预处理，包括数据校验、数据格式转换等。

然后，通过信号处理和数学算法，对录波数据进行分析和提取，获取相关的故障特征。

最后，通过与故障诊断数据库进行比对，确定故障类型和故障位置。

故障录波文件解析在电力系统运维中扮演着重要的角色。

它可以帮助工程师们迅速准确地定位故障，提高故障处理的效率。

同时，通过对录波数据的分析与比对，还能为日后的故障预防和系统优化提供可靠的依据。

因此，故障录波文件解析是电力系统运维中不可或缺的一环。

它的重要性不容忽视，对于保障电力系统的安全稳定运行具有重要意义。

在接下来的正文部分，我们将详细介绍故障录波的定义和作用，以及文件解析的方法和步骤，以期帮助读者更好地理解和应用这一技术。

1.2文章结构文章结构部分的内容可以包括以下内容：文章的结构部分旨在介绍整篇文章的组织架构和内容安排，帮助读者更好地理解文章的内容和脉络。

首先，本文的结构分为引言、正文和结论三个部分。

引言部分主要包括概述、文章结构和目的三个方面。

概述部分可以简要介绍故障录波文件解析的背景和重要性，引起读者的兴趣。

文章结构部分就是本小节要介绍的内容，主要目的是向读者呈现整篇文章的组织结构和内容安排，让读者了解本文的整体框架。

目的部分可以明确本文的写作目的，概括地说明本文的主要目标和内容要点。

正文部分是文章的核心部分，包括故障录波的定义和作用以及文件解析的方法和步骤。

故障录波四步分析法讲解故障录波是电力系统中的一种常见设备，它能够捕捉到电力系统中出现的异常波形，并将这些波形记录下来。

故障录波数据对于电力系统的故障分析、事故处理以及设备运行状态评估都有着重要的作用。

而故障录波的四步分析法则是一种对故障录波数据进行系统分析的方法。

故障录波四步分析法概述故障录波四步分析法指的是从故障录波数据的挑选、分析、诊断以及判定四个步骤入手，对故障录波数据进行分析的方法。

具体来讲，故障录波四步分析法包括以下四个步骤：1. 故障录波数据的挑选对于整个电力系统中存在的大量故障录波数据，我们需要首先从中挑选出与我们正在研究的故障类型以及特有的电学特征相一致的数据。

例如，如想要研究一次侧接地故障的波形，我们需要把一次侧的故障录波数据从整个数据中筛选出来。

2. 故障录波数据的分析在确定了可以用于研究的故障录波数据之后，我们需要对这些数据进行进一步的分析。

在此步骤中需要关注的重点包括：•波形特征的分析，包括波形起点、极值点、波形衰减等。

•电学特征的分析，包括电流的大小、相位角、频率响应等。

在了解了故障录波数据的基本信息之后，我们需要对这些数据进行进一步的诊断。

主要包括：•确定故障类型，它可以是接地故障、短路故障等。

•确定故障位置，例如故障发生是在哪个支路、哪个相位等。

•确定故障性质，例如故障是否单相、三相、瞬时短路等。

4. 故障录波数据的判定最后，根据对故障录波数据的挑选、分析和诊断，可以得出对发生故障位置的初步判断。

在此步骤中需要打打决策，例如进行临时保护动作等。

故障录波四步分析法应用案例下面以一种典型的短路故障为例，介绍故障录波四步分析法的应用：1. 故障录波数据的挑选首先，我们需要从大量的故障录波数据中挑选出符合要求的数据。

在这个案例中，我们需要挑选出短路故障发生在某个特定支路下的录波数据，并将其与其他支路下的录波数据进行比较。

2. 故障录波数据的分析接下来，我们需要对选定的故障录波数据进行分析。

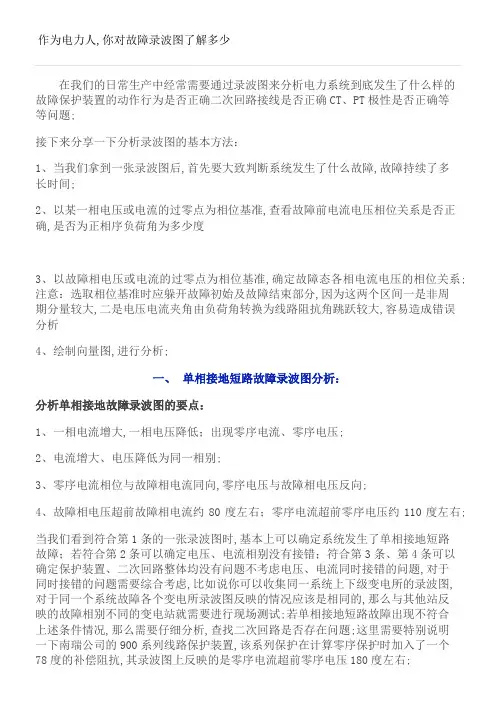

在我们的日常生产中经常需要通过录波图来分析电力系统到底发生了什么样的故障保护装置的动作行为是否正确二次回路接线是否正确CT、PT极性是否正确等等问题;接下来分享一下分析录波图的基本方法：1、当我们拿到一张录波图后,首先要大致判断系统发生了什么故障,故障持续了多长时间;2、以某一相电压或电流的过零点为相位基准,查看故障前电流电压相位关系是否正确,是否为正相序负荷角为多少度3、以故障相电压或电流的过零点为相位基准,确定故障态各相电流电压的相位关系;注意：选取相位基准时应躲开故障初始及故障结束部分,因为这两个区间一是非周期分量较大,二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大,容易造成错误分析4、绘制向量图,进行分析;一、单相接地短路故障录波图分析：分析单相接地故障录波图的要点：1、一相电流增大,一相电压降低；出现零序电流、零序电压;2、电流增大、电压降低为同一相别;3、零序电流相位与故障相电流同向,零序电压与故障相电压反向;4、故障相电压超前故障相电流约80度左右；零序电流超前零序电压约110度左右;当我们看到符合第1条的一张录波图时,基本上可以确定系统发生了单相接地短路故障；若符合第2条可以确定电压、电流相别没有接错；符合第3条、第4条可以确定保护装置、二次回路整体均没有问题不考虑电压、电流同时接错的问题,对于同时接错的问题需要综合考虑,比如说你可以收集同一系统上下级变电所的录波图,对于同一个系统故障各个变电所录波图反映的情况应该是相同的,那么与其他站反映的故障相别不同的变电站就需要进行现场测试;若单相接地短路故障出现不符合上述条件情况,那么需要仔细分析,查找二次回路是否存在问题;这里需要特别说明一下南瑞公司的900系列线路保护装置,该系列保护在计算零序保护时加入了一个78度的补偿阻抗,其录波图上反映的是零序电流超前零序电压180度左右;对于分析录波图,第4条是非常重要的,对于单相故障,故障相电压超前故障相电流约条是非常重要的,对于单相故障,故障相电压超前故障相电流约80度左右；对于多相故障,则是故障相间电压超前故障相间电流约80 度左右；“80度左右”的概念实际上就是短路阻抗角,也即线路阻抗角;度左右”的概念实际上就是短路阻抗角,也即线路阻抗角;二、两项短路故障录波图分析分析两相短路故障录波图的要点：1、两相电流增大,两相电压降低；没有零序电流、零序电压;2、电流增大、电压降低为相同两个相别;3、两个故障相电流基本反向;4、故障相间电压超前故障相间电流约80度左右;若两相短路故障出现不符合上述条件情况,那么需要仔细分析,查找二次回路是否存在问题;比如说有一条线路正常运行时负荷电流基本没有,发生故障后保护拒动;对照要点分析录波图,前三条都满足,但第四条不满足,绘制出向量图以后成了故障相间电压滞后故障相间电流约110度左右;大家想一下,保护回路出了什么问题通过分析可以看出保护的A相电流与B相电流接反了,但由于装置正常运行时负荷电流基本为零,装置不会报警;将A、B两根电流线交换后,第四条变成满足,证明保护装置接线不再有问题;所以再重申一遍：对于分析录波图,第4条是非常重要的,对于单相故障,故障相电压超前故障相电流约80度左右；对于多相故障,则是故障相间电压超前故障相间电流约80度左右；“80度左右”的概念实际上就是短路阻抗角,也即线路阻抗角;三、两相接地短路故障录波图分析分析两相接地短路故障录波图的要点：1、两相电流增大,两相电压降低；出现零序电流、零序电压;2、电流增大、电压降低为相同两个相别;3、零序电流向量为位于故障两相电流间;4、故障相间电压超前故障相间电流约80度左右；零序电流超前零序电压约110度左右;若两相接地短路故障出现不符合上述条件情况,那么需要仔细分析,查找二次回路是否存在问题;四、三相短路故障录波图分析分析三相短路故障录波图的要点：1、三相电流增大,三相电压降低；没有零序电流、零序电压；2、故障相电压超前故障相电流约80度左右；故障相间电压超前故障相间电流同样约80度左右;。

故障录波的分析说明一、录波报告的组成包括保护及自动装置、故障录波装置的动作报告及录波图形。

二、录波图形（一）短路的基本特点当采用母线PT作为保护用的PT量时：1、大电流接地系统单相短路时，故障相的电流突然增大，故障相的电压（其实是母线电压）在短路过程中降低，故障切除后电压恢复正常。

短路过程中，出现零序电流、零序电压。

2、两相短路时，两个故障相的电流突然增大，但电流相位相反。

故障的两相电压（其实是母线电压）在短路过程中降低，故障切除后恢复正常。

如是单纯的相间短路，没有零序电流、零序电压。

如是两相对地的相间短路，有零序电流、零序电压。

3、三相短路时，三相的电流突然增大。

三相电压（其实是母线电压）在短路过程中降低，故障切除后恢复正常。

因为是相间短路，没有零序电流、零序电压。

当采用线路PT作为保护用的PT量时：1、大电流接地系统单相短路时，故障相的电流突然增大，故障相的电压（其实是线路电压）在短路过程中降低，故障切除后（开关跳开后）电压为零。

短路过程中，出现零序电流、零序电压。

2、两相短路时，两个故障相的电流突然增大，但电流相位相反。

故障的两相电压（其实是线路电压）在短路过程中降低，故障切除后（开关跳开后）电压为零。

如是单纯的相间短路，没有零序电流、零序电压。

如是两相对地的相间短路，有零序电流、零序电压。

3、三相短路时，三相的电流突然增大。

三相电压（其实是线路电压）在短路过程中降低，故障切除后（开关跳开后）电压为零。

因为是相间短路，没有零序电流、零序电压。

（二）分析录波图形的几个要点：1、判断是否发生短路：有无某相电流电流突增，电压突降。

2、开关是否跳闸：先是突然出现短路电流然后短路电流消失判断。

3、重合闸是否动作：采用线路PT时可从电压变化看判断（降低——为零——重新出现正常）。

采用母线PT时，可看重合闸开关量是否动作。

如发生永久性故障，从短路电流是否再次出现也可以判断。

4、重合闸动作是否成功：看重合闸动作后是否再出现短路电流，开关是否重新跳闸判定。

任务二十六故障录波装置原理及运行维护故障录波装置（FARB）是一种用于监测电力系统中短时故障的装置，它能够记录下电流和电压的瞬时变化，以便后续分析和解决故障。

下面将详细介绍故障录波装置的工作原理以及运行维护。

一、工作原理故障录波装置的工作原理基于故障录波技术，其基本步骤如下：1.信号采集：故障录波装置使用传感器来采集电流和电压信号，通常采用电流互感器和电压互感器来完成，将电流和电压的变化转化为与之对应的测量信号。

2.信号处理：采集到的电流和电压信号被送到一系列的电路中进行处理。

首先，信号会经过阻抗匹配电路和放大电路放大到适当的幅度；然后，信号会经过滤波器去除高频噪声和杂散信号；最后，信号会经过模数转换器转换为数字信号，以便后续存储和处理。

3.数据存储：经过信号处理后，电流和电压的波形数据会被存储在装置的存储介质中，通常是闪存、硬盘或者SD卡。

存储介质的容量越大，保存的数据量就越多。

4.数据分析：一旦故障发生，当电流或电压信号超出设定的阈值时，故障录波装置会立即触发，并记录下故障发生时刻前后的电流和电压波形数据。

这些数据可以用于后续分析，以确定故障的类型、位置和原因。

5.数据传输：故障录波装置可以通过通信接口（如RS485、以太网等）将数据传输给上位机。

上位机可以对数据进行进一步的处理和分析，并提供更详细的故障记录和报告。

二、运行维护故障录波装置的运行维护对于保证其正常工作和准确记录故障数据是非常重要的。

以下是一些常见的运行维护事项：1.定期校准：定期对故障录波装置进行校准，确保其测量和记录的准确性。

当设备出厂时，通常已经进行了校准，但长期使用后可能会出现漂移，所以需要定期进行校准。

2.软件升级：随着技术的发展，故障录波装置的软件可能会出现新版本的发布。

这些新版本可能包含更先进的算法、更稳定的性能和更友好的用户界面，因此定期进行软件升级可以提高装置的功能和性能。

3.清洁检查：定期清洁故障录波装置的外壳，并检查其连接器和插头是否正常工作。

电网故障录波“四步分析法”第一步：确定故障类型在进行故障录波分析之前，首先需要确定故障的类型。

常见的故障类型包括短路故障、接地故障和过电压故障。

通过对故障录波中的电流和电压信号进行分析，可以确定故障类型。

例如，当电流信号出现超过额定值的瞬态变化，且电压信号仍保持稳定时，可以判断为短路故障；当电流信号和电压信号同时出现波动时，可以判断为过电压故障；当电流信号波动幅度较大，且电压信号接近零时，可以判断为接地故障。

第二步：确定故障位置确定故障位置是故障分析的核心步骤，通过对故障录波进行细致的分析，可以确定故障的位置。

首先，需要通过测量故障前后的电流和电压信号，确定故障发生的时间。

然后，通过比较故障前后的电流和电压信号的相位差和幅值变化，可以大致确定故障的位置。

例如，当故障前后的电流和电压信号相位差和幅值变化较大时，可以判断故障位置靠近电源侧；当故障前后的电流和电压信号相位差和幅值变化较小时，可以判断故障位置靠近负载侧。

第三步：分析故障原因确定了故障的类型和位置之后，需要进一步分析故障的原因。

故障的原因可能是因为设备故障、操作错误或外界因素等引起的。

通过对故障录波中的特征信号进行分析，可以找出故障的原因。

例如，当故障录波中出现频率较高的谐波信号时，可以判断为设备故障；当故障录波中出现频率较低的谐波信号时，可以判断为操作错误；当故障录波中出现频率连续变化的信号时，可以判断为外界因素引起的故障。

第四步：制定故障处理方案根据故障的类型、位置和原因，制定相应的故障处理方案。

对于设备故障，需要对设备进行检修或更换；对于操作错误，需要对操作人员进行培训和引导；对于外界因素引起的故障，需要采取相应的防护措施。

总的来说，电网故障录波“四步分析法”是一种简单、直观的故障分析方法，通过对故障录波进行四个步骤的分析，可以准确地确定故障的类型、位置和原因，从而制定相应的故障处理方案。

这种方法在电力系统故障分析中得到了广泛应用，能够有效地提高故障处理的效率和准确性。

故障录波图讲义幻灯片1故障录波图分析幻灯片2在我们的日常生产中经常需要通过录波图来分析电力系统到底发生了什么样的故障？保护装置的动作行为是否正确？二次回路接线是否正确？CT、PT极性是否正确等等问题。

接下来我就先讲一下分析录波图的基本方法：1、当我们拿到一张录波图后，首先要通过前面所学的知识大致判断系统发生了什么故障，故障持续了多长时间。

2、以某一相电压或电流的过零点为相位基准，查看故障前电流电压相位关系是否正确，是否为正相序？负荷角为多少度？3、以故障相电压或电流的过零点为相位基准，确定故障态各相电流电压的相位关系。

（注意选取相位基准时应躲开故障初始及故障结束部分，因为这两个区间一是非周期分量较大，二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大，容易造成错误分析）4、绘制向量图，进行分析。

幻灯片3第一节单相接地短路故障录波图分析幻灯片4分析单相接地故障录波图要点：1、一相电流增大，一相电压降低；出现零序电流、零序电压。

2、电流增大、电压降低为同一相别。

3、零序电流相位与故障相电流同向，零序电压与故障相电压反向。

4、故障相电压超前故障相电流约80度左右；零序电流超前零序电压约110度左右。

当我们看到符合第1条的一张录波图时，基本上可以确定系统发生了单相接地短路故障；若符合第2条可以确定电压、电流相别没有接错；符合第3条、第4条可以确定保护装置、二次回路整体均没有问题幻灯片5（不考虑电压、电流同时接错的问题，对于同时接错的问题需要综合考虑，比如说你可以收集同一系统上下级变电所的录波图，对于同一个系统故障各个变电所录波图反映的情况应该是相同的，那么与其他站反映的故障相别不同的变电站就需要进行现场测试）。

若单相接地短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。

这里需要特别说明一下南瑞公司的900系列线路保护装置，该系列保护在计算零序保护时加入了一个78度的补偿阻抗，其录波图上反映的是零序电流超前零序电压180度左右。

电力系统的故障录波与故障定位电力系统是现代社会的基础设施之一，承担着传输和分配电能的重要任务。

然而，在运行过程中，电力系统可能会出现各种故障，如短路、接地故障等，这些故障会对电网产生严重影响。

因此，对电力系统的故障进行准确快速的录波和定位显得尤为重要。

一、故障录波故障录波是指在电力系统发生故障时，通过信号采集设备记录下故障瞬时数据的过程。

录波设备通常会记录下故障发生的时间、电流、电压等信息，这些信息对于分析故障的原因和性质至关重要。

根据录波数据，电力系统的运维人员可以迅速找出故障的位置，采取相应的措施进行修复，从而尽快恢复电网的正常运行。

二、故障定位故障定位是指在发生故障后，通过录波数据分析和计算，确定故障点的位置和可能原因的过程。

故障定位的准确性直接影响到故障处理的效率和质量。

目前，常用的故障定位方法包括时差法、阻抗法、复归比较法等。

这些方法各有优劣，需要根据具体情况选择合适的方法进行应用。

三、故障录波与故障定位的现状随着电力系统的发展和智能化技术的应用，故障录波与故障定位技术也在不断更新。

现代化的录波设备可以通过网络实时传输数据，运维人员可以远程监控和管理电力系统的运行情况。

同时，计算机和人工智能技术的进步为故障定位提供了更多的方法和手段，提高了故障定位的准确性和效率。

四、未来展望在未来，随着电力系统规模的不断扩大和电力负荷的增加，对故障录波与故障定位技术的要求会更加严格。

更先进更智能的录波设备和故障定位算法将会得到广泛应用，提高电力系统的稳定性和可靠性。

此外，人工智能和大数据技术的结合也将为故障录波与故障定位带来更多的机遇和挑战。

总之，电力系统的故障录波与故障定位是保障电网安全稳定运行的重要环节。

随着技术的不断进步和应用，相信在未来的发展中，这一领域将会迎来更加美好的前景。

愿我们共同努力，为电力系统的安全运行保驻出更大的奉献。

故障录波器波形分析1.转换波形数据：将录波器记录的波形数据转换成图表形式，以便更直观地观察和分析。

2.故障类型判断：通过观察波形，可以判断出故障类型，如短路故障、接地故障、过电压故障等。

3.故障原因分析：根据录波器记录的波形特点，可以分析出故障发生的原因。

例如，如果录波器记录到了电流突变和电压波动，可以判断是由于短路故障或者设备故障引起的。

4.故障位置定位：通过分析故障波形的传播时间和电流电压的大小变化，可以估计故障发生的位置。

例如，通过测量电流和电压的相位差和传播时间，可以利用时差法或半径法进行故障位置的定位。

5.故障后果预测：根据录波器记录的波形，可以对故障后果进行预测。

例如，通过分析电流的大小和变化，可以预测设备是否会损坏，以及故障对电网运行和负荷供应的影响程度。

故障录波器波形分析的优势在于能够提供准确的故障信息和相对精确的故障位置，可以帮助维修人员迅速定位故障点和采取相应的修复措施。

此外，录波器还可以在故障发生的瞬间记录数据，避免了人工分析时可能的遗漏和误判。

然而，故障录波器波形分析也存在一些限制。

首先，必须依赖于高质量的录波器设备和准确的数据采集。

其次，对于复杂的故障，需要综合考虑多个因素才能得出准确的判断结果。

再者，对于一些细微的故障，波形分析可能无法捕捉到相关的特征，需要借助其他手段进行进一步的分析。

总之，故障录波器波形分析是电力系统故障处理中重要的一环，可以帮助维修人员准确快速地定位故障情况，从而提高维修效率。

随着技术的不断发展，故障录波器波形分析的方法和设备也在不断改进和完善，为电力系统的安全运行提供了有力的支持。
