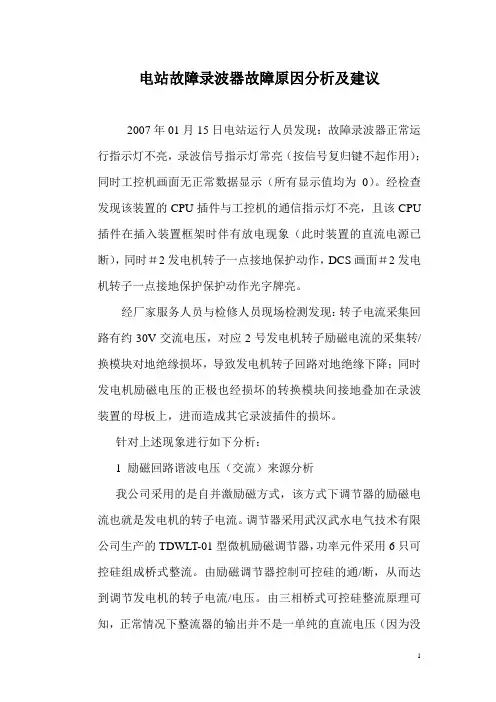

电站故障录波器故障原因分析及建议2007年01月15日电站运行人员发现：故障录波器正常运行指示灯不亮，录波信号指示灯常亮（按信号复归键不起作用）；同时工控机画面无正常数据显示（所有显示值均为0）。
经检查发现该装置的CPU插件与工控机的通信指示灯不亮，且该CPU 插件在插入装置框架时伴有放电现象（此时装置的直流电源已断），同时＃2发电机转子一点接地保护动作，DCS画面＃2发电机转子一点接地保护保护动作光字牌亮。
经厂家服务人员与检修人员现场检测发现：转子电流采集回路有约30V交流电压，对应2号发电机转子励磁电流的采集转/换模块对地绝缘损坏，导致发电机转子回路对地绝缘下降；同时发电机励磁电压的正极也经损坏的转换模块间接地叠加在录波装置的母板上，进而造成其它录波插件的损坏。
针对上述现象进行如下分析：1 励磁回路谐波电压（交流）来源分析我公司采用的是自并激励磁方式，该方式下调节器的励磁电流也就是发电机的转子电流。
调节器采用武汉武水电气技术有限公司生产的TDWL T-01型微机励磁调节器，功率元件采用6只可控硅组成桥式整流。
由励磁调节器控制可控硅的通/断，从而达到调节发电机的转子电流/电压。
由三相桥式可控硅整流原理可知，正常情况下整流器的输出并不是一单纯的直流电压（因为没有设置滤波元件），而是在输出的直流电压中包含有一定比例的谐波电压（一般用波形系数表示）。
现场实测转子回路交流电压值如下表：2 励磁回路直流电压来源分析我公司发电机保护采用的是国电南自生产的NDG200数字式发电机保护装置。
该保护装置中的发电机转子接地保护采用的是叠加直流原理，在发电机转子负极与地之间叠加一直流电源，通过检测两者之间的漏电流来计算出发电机转子对地的绝缘电阻，进而判断出发电机转子是否发生接地故障。
3 故障录波器对发电机转子电流的采集原理我公司的故障录波装置采用的是南自生产的WFBL-1微机发变组故障录波与分析装置。
该装置对于发电机转子电流量的采集原理，采用的是采集发电机转子回路分流器的75mV输出信号，通过装置内部的75mV－5V转换模块转换成录波装置所需要的电压信号。
故障录波器波形分析故障录波器（Fault Recorder）是一种专用的电力系统故障记录设备，广泛应用于电力系统的技术运行和故障分析过程中。
它能够记录和保存电力系统中的各种故障事件的波形数据，为故障的快速分析和解决提供了重要的依据。
故障录波器的波形分析是指对录波器保存的故障事件波形数据进行分析和解读的过程。
通过对波形数据的全面分析，可以从中获得有关故障事件的详细信息，包括故障类型、发生位置、故障时刻、故障电压和电流的变化等等。
这对于电力系统的运行和维护非常重要。
波形分析主要包括以下几个方面：1.故障类型的识别：通过对波形数据的特征分析，可以确定故障事件的类型，如短路、接地故障、电压暂降、电压暂升等。
不同类型的故障具有不同的波形特征，通过对波形数据的分析，可以准确地确定故障类型，为故障的修复提供依据。
2.故障的发生位置和时刻的确定：通过对电流和电压波形的相位和幅值分析，可以确定故障事件的发生位置和发生时刻。
电流和电压波形的相位差可以反映故障发生的位置，而波形的幅值变化可以反映故障的时刻。
通过对波形数据的分析，可以快速准确地确定故障的发生位置和时刻。
3.故障电压和电流的变化规律分析：通过对电流和电压波形的变化规律的分析，可以了解故障电压和电流在故障事件中的变化过程。
这对于了解故障的严重程度和对电力设备的损坏程度有重要的意义，对于故障的修复和设备的保护具有重要的指导作用。
4.波形数据的比较和对比分析：通过对不同事件之间波形数据的比较和对比分析，可以找出故障事件之间的相似之处和不同之处，寻找共性和规律。
这有助于从整体上了解故障事件的特点和规律，为未来类似故障的分析和解决提供经验和参考。
总之，故障录波器的波形分析是电力系统故障处理和分析的重要环节。
通过对波形数据的深入分析和解读，可以准确地确定故障的类型、发生位置和时刻，了解故障电压和电流的变化规律，为故障的修复和设备的保护提供重要依据。
它对于电力系统的安全稳定运行和维护具有重要的意义。
故障录波器波形分析1.转换波形数据：将录波器记录的波形数据转换成图表形式，以便更直观地观察和分析。
2.故障类型判断：通过观察波形，可以判断出故障类型，如短路故障、接地故障、过电压故障等。
3.故障原因分析：根据录波器记录的波形特点，可以分析出故障发生的原因。
例如，如果录波器记录到了电流突变和电压波动，可以判断是由于短路故障或者设备故障引起的。
4.故障位置定位：通过分析故障波形的传播时间和电流电压的大小变化，可以估计故障发生的位置。
例如，通过测量电流和电压的相位差和传播时间，可以利用时差法或半径法进行故障位置的定位。
5.故障后果预测：根据录波器记录的波形，可以对故障后果进行预测。
例如，通过分析电流的大小和变化，可以预测设备是否会损坏，以及故障对电网运行和负荷供应的影响程度。
故障录波器波形分析的优势在于能够提供准确的故障信息和相对精确的故障位置，可以帮助维修人员迅速定位故障点和采取相应的修复措施。
此外，录波器还可以在故障发生的瞬间记录数据，避免了人工分析时可能的遗漏和误判。
然而，故障录波器波形分析也存在一些限制。
首先，必须依赖于高质量的录波器设备和准确的数据采集。
其次，对于复杂的故障，需要综合考虑多个因素才能得出准确的判断结果。
再者，对于一些细微的故障，波形分析可能无法捕捉到相关的特征，需要借助其他手段进行进一步的分析。
总之，故障录波器波形分析是电力系统故障处理中重要的一环，可以帮助维修人员准确快速地定位故障情况，从而提高维修效率。
随着技术的不断发展，故障录波器波形分析的方法和设备也在不断改进和完善，为电力系统的安全运行提供了有力的支持。
