录波波形分析分析录波图的基本方法：1、首先要通过前面所学的知识大致判断系统发生了什么故障，故障持续了多长时间。
2、以某一相电压或电流的过零点为相位基准，查看故障前电流电压相位关系是否正确，是否为正相序？负荷角为多少度？3、以故障相电压或电流的过零点为相位基准，确定故障态各相电流电压的相位关系。
（注意选取相位基准时应躲开故障初始及故障结束部分，因为这两个区间一是非周期分量较大，二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大，容易造成错误分析）4、绘制向量图，进行分析。
一、单相接地短路故障录波图分析：A相单相接地短路典型录波图A相单相接地短路典型向量图UCUAIA3I0约80°3U0UB分析单相接地故障录波图要点：1、故障相电流增大，电压降低；出现零序电流、零序电压。
2、非故障相短路电流为零，负荷电流无变化3、零序电流相位与故障相电流同向，零序电压与故障相电压反向。
4、故障相电压超前故障相电流约80 度左右；零序电流超前零序电压约100 度左右。
“80 度左右”的概念实际上就是短路阻抗角，即线路阻抗角。
二、两相短路故障录波图分析： AB 相间短路典型录波图AB 相间短路典型向量图U CU A U B约80°I ABI AI B分析两相短路故障录波图要点：1、两相电流增大，两相电压降低；没有零序电流、零序电压。
2、故障相中的电流大小相等方向相反3、短路点，故障相的电压方向相同、大小相等，为故障相电压的一半，方向与故障相电压方向相反，母线处，故障相电压大小相等，两相之和与正常相方向相反，非故障相的电压大小不变；4、故障相间电压超前故障相间电流约80 度左右二、 两相短路接地故障录波图分析： AB 两相接地短路典型录波图AB 两相接地短路典型向量图U CU AU B约80°U ABI ABI AI B3U0约110°分析两相接地短路故障录波图要点：1、两相电流增大，两相电压降低；出现零序电流、零序电压。

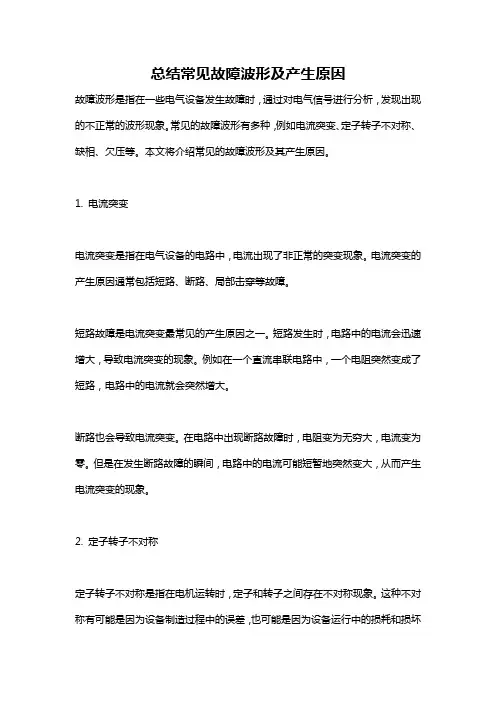

总结常见故障波形及产生原因故障波形是指在一些电气设备发生故障时，通过对电气信号进行分析，发现出现的不正常的波形现象。
常见的故障波形有多种，例如电流突变、定子转子不对称、缺相、欠压等。
本文将介绍常见的故障波形及其产生原因。
1. 电流突变电流突变是指在电气设备的电路中，电流出现了非正常的突变现象。
电流突变的产生原因通常包括短路、断路、局部击穿等故障。
短路故障是电流突变最常见的产生原因之一。
短路发生时，电路中的电流会迅速增大，导致电流突变的现象。
例如在一个直流串联电路中，一个电阻突然变成了短路，电路中的电流就会突然增大。
断路也会导致电流突变。
在电路中出现断路故障时，电阻变为无穷大，电流变为零。
但是在发生断路故障的瞬间，电路中的电流可能短暂地突然变大，从而产生电流突变的现象。
2. 定子转子不对称定子转子不对称是指在电机运转时，定子和转子之间存在不对称现象。
这种不对称有可能是因为设备制造过程中的误差，也可能是因为设备运行中的损耗和损坏所导致。
定子转子不对称会导致电机转速不均匀，振动增大，噪音增大等问题。
通过对定子转子不对称的电气信号进行分析，可以确定定子转子失衡的位置和程度，为设备运行和维护提供依据和参考。
在电机运转中，定子转子不对称最主要的原因是制造误差。
在电机制造过程中，定子和转子之间可能出现一些误差，例如轴承安装时的误差、转子轴线和电机轴线不一致等。
这些误差会导致定子和转子之间的不对称现象。
另外，电机长期使用中，也会出现定子转子不对称的问题。
例如轴承磨损、转子失重等问题，都会导致定子转子不对称的现象。
3. 缺相缺相是指电机运行中，电网某一相出现故障导致电压降低或消失的现象。
当电机中发生缺相时，电机的转速会变慢，电机输出功率下降，电机发出噪音等现象。
产生缺相的原因通常包括电网故障、电机绕组短路、电机电容故障等。
例如在电机运行过程中，电机绕组的某一相短路，就会导致缺相现象的产生。
缺相故障需要及时发现和修复，否则会导致电机过热、电机烧毁等严重问题。
故障录波器波形分析故障录波器（Fault Recorder）是一种专用的电力系统故障记录设备，广泛应用于电力系统的技术运行和故障分析过程中。
它能够记录和保存电力系统中的各种故障事件的波形数据，为故障的快速分析和解决提供了重要的依据。
故障录波器的波形分析是指对录波器保存的故障事件波形数据进行分析和解读的过程。
通过对波形数据的全面分析，可以从中获得有关故障事件的详细信息，包括故障类型、发生位置、故障时刻、故障电压和电流的变化等等。
这对于电力系统的运行和维护非常重要。
波形分析主要包括以下几个方面：1.故障类型的识别：通过对波形数据的特征分析，可以确定故障事件的类型，如短路、接地故障、电压暂降、电压暂升等。
不同类型的故障具有不同的波形特征，通过对波形数据的分析，可以准确地确定故障类型，为故障的修复提供依据。
2.故障的发生位置和时刻的确定：通过对电流和电压波形的相位和幅值分析，可以确定故障事件的发生位置和发生时刻。
电流和电压波形的相位差可以反映故障发生的位置，而波形的幅值变化可以反映故障的时刻。
通过对波形数据的分析，可以快速准确地确定故障的发生位置和时刻。
3.故障电压和电流的变化规律分析：通过对电流和电压波形的变化规律的分析，可以了解故障电压和电流在故障事件中的变化过程。
这对于了解故障的严重程度和对电力设备的损坏程度有重要的意义，对于故障的修复和设备的保护具有重要的指导作用。
4.波形数据的比较和对比分析：通过对不同事件之间波形数据的比较和对比分析，可以找出故障事件之间的相似之处和不同之处，寻找共性和规律。
这有助于从整体上了解故障事件的特点和规律，为未来类似故障的分析和解决提供经验和参考。
总之，故障录波器的波形分析是电力系统故障处理和分析的重要环节。
通过对波形数据的深入分析和解读，可以准确地确定故障的类型、发生位置和时刻，了解故障电压和电流的变化规律，为故障的修复和设备的保护提供重要依据。
它对于电力系统的安全稳定运行和维护具有重要的意义。
故障录波器波形分析1.转换波形数据：将录波器记录的波形数据转换成图表形式，以便更直观地观察和分析。
2.故障类型判断：通过观察波形，可以判断出故障类型，如短路故障、接地故障、过电压故障等。
3.故障原因分析：根据录波器记录的波形特点，可以分析出故障发生的原因。
例如，如果录波器记录到了电流突变和电压波动，可以判断是由于短路故障或者设备故障引起的。
4.故障位置定位：通过分析故障波形的传播时间和电流电压的大小变化，可以估计故障发生的位置。
例如，通过测量电流和电压的相位差和传播时间，可以利用时差法或半径法进行故障位置的定位。
5.故障后果预测：根据录波器记录的波形，可以对故障后果进行预测。
例如，通过分析电流的大小和变化，可以预测设备是否会损坏，以及故障对电网运行和负荷供应的影响程度。
故障录波器波形分析的优势在于能够提供准确的故障信息和相对精确的故障位置，可以帮助维修人员迅速定位故障点和采取相应的修复措施。
此外，录波器还可以在故障发生的瞬间记录数据，避免了人工分析时可能的遗漏和误判。
然而，故障录波器波形分析也存在一些限制。
首先，必须依赖于高质量的录波器设备和准确的数据采集。
其次，对于复杂的故障，需要综合考虑多个因素才能得出准确的判断结果。
再者，对于一些细微的故障，波形分析可能无法捕捉到相关的特征，需要借助其他手段进行进一步的分析。
总之，故障录波器波形分析是电力系统故障处理中重要的一环，可以帮助维修人员准确快速地定位故障情况，从而提高维修效率。
随着技术的不断发展，故障录波器波形分析的方法和设备也在不断改进和完善，为电力系统的安全运行提供了有力的支持。

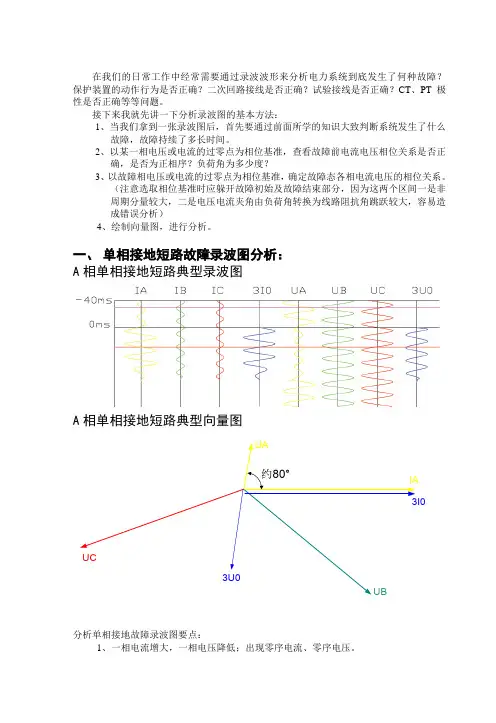

在我们的日常工作中经常需要通过录波波形来分析电力系统到底发生了何种故障？保护装置的动作行为是否正确？二次回路接线是否正确？试验接线是否正确？CT、PT 极性是否正确等等问题。
接下来我就先讲一下分析录波图的基本方法：1、当我们拿到一张录波图后，首先要通过前面所学的知识大致判断系统发生了什么故障，故障持续了多长时间。
2、以某一相电压或电流的过零点为相位基准，查看故障前电流电压相位关系是否正确，是否为正相序？负荷角为多少度？3、以故障相电压或电流的过零点为相位基准，确定故障态各相电流电压的相位关系。
（注意选取相位基准时应躲开故障初始及故障结束部分，因为这两个区间一是非周期分量较大，二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大，容易造成错误分析）4、绘制向量图，进行分析。
一、单相接地短路故障录波图分析：A相单相接地短路典型录波图A相单相接地短路典型向量图UCUAIA3I0约80°3U0UB分析单相接地故障录波图要点：1、一相电流增大，一相电压降低；出现零序电流、零序电压。
2、电流增大、电压降低为同一相别。
3、零序电流相位与故障相电流同向，零序电压与故障相电压反向。
4、故障相电压超前故障相电流约80 度左右；零序电流超前零序电压约110 度左右。
当我们看到符合第 1 条的一张录波图时，基本上可以确定系统发生了单相接地短路故障；若符合第2 条可以确定电压、电流相别没有接错；符合第3 条、第4 条可以确定保护装置、二次回路整体均没有问题（不考虑电压、电流同时接错的问题，对于同时接错的问题需要综合考虑，比如说你可以收集同一系统上下级变电所的录波图，对于同一个系统故障各个变电所录波图反映的情况应该是相同的，那么与其他站反映的故障相别不同的变电站就需要进行现场测试）。
若单相接地短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。
这里需要特别说明一下公司的LFP-900 系列线路保护装置，该系列保护波形中的电流在计算时加入了一个78 度的补偿阻抗，其录波图上反映的正向故障是故障相电压与电流同向，零序电流超前零序电压180 度左右；反向故障是故障相电压与电流反向，零序电流与零序电压同向。
在我们的日常工作中经常需要通过录波波形来分析电力系统到底发生了何种故障？保护装置的动作行为是否正确？二次回路接线是否正确？试验接线是否正确？CT、PT 极性是否正确等等问题。
接下来我就先讲一下分析录波图的基本方法：1、当我们拿到一张录波图后，首先要通过前面所学的知识大致判断系统发生了什么故障，故障持续了多长时间。
2、以某一相电压或电流的过零点为相位基准，查看故障前电流电压相位关系是否正确，是否为正相序？负荷角为多少度？3、以故障相电压或电流的过零点为相位基准，确定故障态各相电流电压的相位关系。
（注意选取相位基准时应躲开故障初始及故障结束部分，因为这两个区间一是非周期分量较大，二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大，容易造成错误分析）4、绘制向量图，进行分析。
一、单相接地短路故障录波图分析：A相单相接地短路典型录波图A相单相接地短路典型向量图UCUAIA3I0约80°3U0UB分析单相接地故障录波图要点：1、一相电流增大，一相电压降低；出现零序电流、零序电压。
2、电流增大、电压降低为同一相别。
3、零序电流相位与故障相电流同向，零序电压与故障相电压反向。
4、故障相电压超前故障相电流约80 度左右；零序电流超前零序电压约110 度左右。
当我们看到符合第 1 条的一张录波图时，基本上可以确定系统发生了单相接地短路故障；若符合第2 条可以确定电压、电流相别没有接错；符合第3 条、第4 条可以确定保护装置、二次回路整体均没有问题（不考虑电压、电流同时接错的问题，对于同时接错的问题需要综合考虑，比如说你可以收集同一系统上下级变电所的录波图，对于同一个系统故障各个变电所录波图反映的情况应该是相同的，那么与其他站反映的故障相别不同的变电站就需要进行现场测试）。
若单相接地短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。
这里需要特别说明一下公司的LFP-900 系列线路保护装置，该系列保护波形中的电流在计算时加入了一个78 度的补偿阻抗，其录波图上反映的正向故障是故障相电压与电流同向，零序电流超前零序电压180 度左右；反向故障是故障相电压与电流反向，零序电流与零序电压同向。
故障录波器波形分析在我们得日常工作屮经常需要通过录波波形来分析电力系统到底发生了何种故障？保护装置得动作行为就是否正确？二次回路接线就是否正确?试验接线就是否正确？CT、P T极性就是否正确等等问题。
接下来我就先讲一下分析录波图得基本方法：1、当我们拿到一张录波图后,首先要通过前面所学得知识大致判断系统发生了什么故障，故障持续了多长时间。
2、以某-•相电压或电流得过零点为相位基准，查瞧故障前电流电压相位关系就是否正确，就是否为正相序？负荷角为多少度？3、以故障相电压或电流得过零点为相位基准，确定故障态各相电流电压得相位关系。
（注意选取相位基准吋应躲开故障初始及故障结束部分，因为这两个区间一就是非周期分量较大，二就是电压电流夹角由负荷角转换为线路阻抗角跳跃较大,容易造成错误分析）4、绘制向量图，进行分析。
一、单相接地短路故障录波图分析:A相单相接地短路典型录波图A相单相接地短路典型向量图分析单相接地故障录波图要点：1、-•相电流增大，-•相电压降低；出现零序电流、零序电压.2、电流增大、电压降低为同-•相别、3、零序电流相位与故障相电流同向，零序电压与故障相电压反向。
4、故障相电压超前故障相电流约80度左右;零序电流超前零序电压约110度左右。
当我们瞧到符合第1条得一张录波图时,基本上可以确定系统发生了单相接地短路故障;若符合第2条可以确定电压、电流相别没有接错;符合第3条、第4 条可以确定保护装置、二次回路整体均没有问题（不考虑电压、电流同时接错得问题，对于同时接错得问题需要综合考虑，比如说您可以收集同一系统上下级变电所得录波图,对于同一个系统故障各个变电所录波图反映得情况应该就是相同得，那么与其她站反映得故障相别不同得变电站就需要进行现场测试）o若单相接地短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路就是否存在问题、这里需要特别说明一下公司得LFP-90 0系列线路保护装置，该系列保护波形中得电流在计算时加入了一个78度得补偿阻抗，其录波图上反映得正向故障就是故障相电压与电流同向，零序电流超前零序电压180度左右;反向故障就是故障相电压与电流反向，零序电流与零序电压同向。
