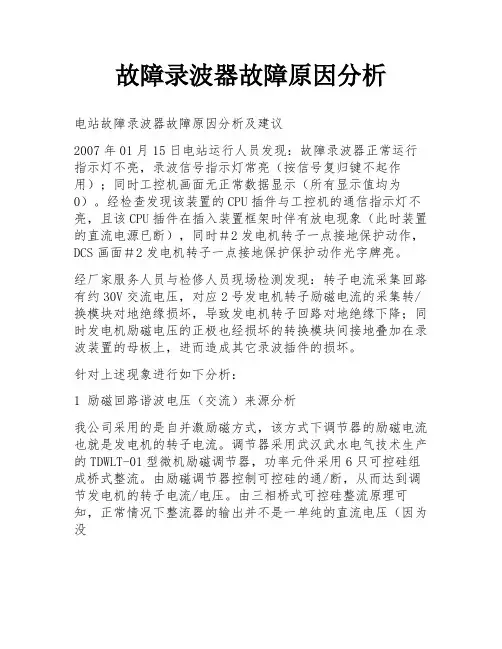

故障录波器故障原因分析电站故障录波器故障原因分析及建议2007年01月15日电站运行人员发现：故障录波器正常运行指示灯不亮，录波信号指示灯常亮（按信号复归键不起作用）；同时工控机画面无正常数据显示（所有显示值均为0）。
经检查发现该装置的CPU插件与工控机的通信指示灯不亮，且该CPU插件在插入装置框架时伴有放电现象（此时装置的直流电源已断），同时＃2发电机转子一点接地保护动作，DCS画面＃2发电机转子一点接地保护保护动作光字牌亮。
经厂家服务人员与检修人员现场检测发现：转子电流采集回路有约30V交流电压，对应2号发电机转子励磁电流的采集转/换模块对地绝缘损坏，导致发电机转子回路对地绝缘下降；同时发电机励磁电压的正极也经损坏的转换模块间接地叠加在录波装置的母板上，进而造成其它录波插件的损坏。
针对上述现象进行如下分析：1 励磁回路谐波电压（交流）来源分析我公司采用的是自并激励磁方式，该方式下调节器的励磁电流也就是发电机的转子电流。
调节器采用武汉武水电气技术生产的TDWLT-01型微机励磁调节器，功率元件采用6只可控硅组成桥式整流。
由励磁调节器控制可控硅的通/断，从而达到调节发电机的转子电流/电压。
由三相桥式可控硅整流原理可知，正常情况下整流器的输出并不是一单纯的直流电压（因为没有设置滤波元件），而是在输出的直流电压中包含有一定比例的谐波电压（一般用波形系数表示）。
现场实测转子回路交流电压值如下表：2 励磁回路直流电压来源分析我公司发电机保护采用的是国电南自生产的NDG200数字式发电机保护装置。
该保护装置中的发电机转子接地保护采用的是叠加直流原理，在发电机转子负极与地之间叠加一直流电源，通过检测两者之间的漏电流来计算出发电机转子对地的绝缘电阻，进而判断出发电机转子是否发生接地故障。
3 故障录波器对发电机转子电流的采集原理我公司的故障录波装置采用的是南自生产的WFBL-1微机发变组故障录波与分析装置。
该装置对于发电机转子电流量的采集原理，采用的是采集发电机转子回路分流器的75mV输出信号，通过装置内部的75mV－5V转换模块转换成录波装置所需要的电压信号。

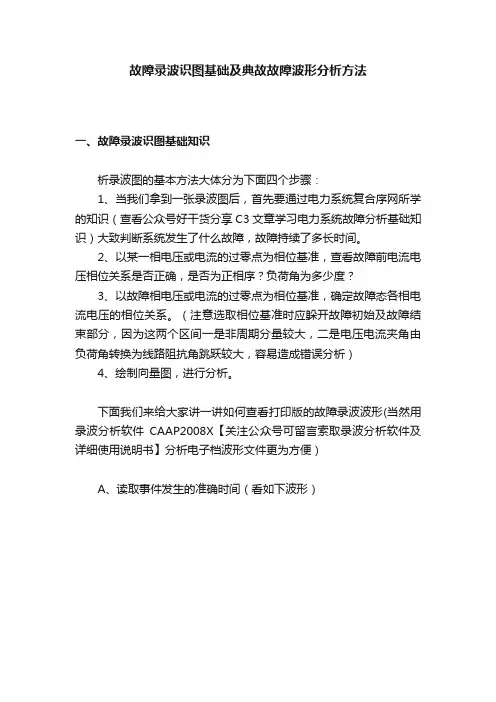

故障录波识图基础及典故故障波形分析方法一、故障录波识图基础知识析录波图的基本方法大体分为下面四个步骤：1、当我们拿到一张录波图后，首先要通过电力系统复合序网所学的知识（查看公众号好干货分享C3文章学习电力系统故障分析基础知识）大致判断系统发生了什么故障，故障持续了多长时间。
2、以某一相电压或电流的过零点为相位基准，查看故障前电流电压相位关系是否正确，是否为正相序？负荷角为多少度？3、以故障相电压或电流的过零点为相位基准，确定故障态各相电流电压的相位关系。
（注意选取相位基准时应躲开故障初始及故障结束部分，因为这两个区间一是非周期分量较大，二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大，容易造成错误分析）4、绘制向量图，进行分析。
下面我们来给大家讲一讲如何查看打印版的故障录波波形(当然用录波分析软件CAAP2008X【关注公众号可留言索取录波分析软件及详细使用说明书】分析电子档波形文件更为方便）A、读取事件发生的准确时间（看如下波形）故障持续时间: 故障持续时间为从电流开始变大或电压开始减低开始到故障电流消失或电压恢复正常的时间，如图所示的A 段，故障持续时间为60ms。
保护动作时间: 保护动作时间是从故障开始到保护出口的时间，即从电流开始变大或电压开始降低，到保护输出触点闭合的时间，如图所示的B 段，保护动作最快时间为15ms。
断路器跳闸时间: 断路器跳闸时间是从保护输出触点闭合到故障电流消失的时间。
如图所示C 段，断路器跳闸时间为45ms。
一般不用断路器位置触点闭合或返回信号。
保护返回时间: 保护返回时间是指故障电流消失时刻到保护输出触点断开的时间，如图所示D 段，保护返回时间为30ms。
重合闸装置出口动作时间: 重合闸装置出口动作时间是从故障消失开始计时到发出重合命令( 重合闸触点闭合) 的时间，如图所示E 段。
图中重合闸动作时间为862ms。
断路器合闸动作时间: 断路器合闸时间是从重合闸输出触点闭合到再次出现负荷电流的时间。
故障录波四步分析法讲解故障录波是电力系统中的一种常见设备，它能够捕捉到电力系统中出现的异常波形，并将这些波形记录下来。
故障录波数据对于电力系统的故障分析、事故处理以及设备运行状态评估都有着重要的作用。
而故障录波的四步分析法则是一种对故障录波数据进行系统分析的方法。
故障录波四步分析法概述故障录波四步分析法指的是从故障录波数据的挑选、分析、诊断以及判定四个步骤入手，对故障录波数据进行分析的方法。
具体来讲，故障录波四步分析法包括以下四个步骤：1. 故障录波数据的挑选对于整个电力系统中存在的大量故障录波数据，我们需要首先从中挑选出与我们正在研究的故障类型以及特有的电学特征相一致的数据。
例如，如想要研究一次侧接地故障的波形，我们需要把一次侧的故障录波数据从整个数据中筛选出来。
2. 故障录波数据的分析在确定了可以用于研究的故障录波数据之后，我们需要对这些数据进行进一步的分析。
在此步骤中需要关注的重点包括：•波形特征的分析，包括波形起点、极值点、波形衰减等。
•电学特征的分析，包括电流的大小、相位角、频率响应等。
在了解了故障录波数据的基本信息之后，我们需要对这些数据进行进一步的诊断。
主要包括：•确定故障类型，它可以是接地故障、短路故障等。
•确定故障位置，例如故障发生是在哪个支路、哪个相位等。
•确定故障性质，例如故障是否单相、三相、瞬时短路等。
4. 故障录波数据的判定最后，根据对故障录波数据的挑选、分析和诊断，可以得出对发生故障位置的初步判断。
在此步骤中需要打打决策，例如进行临时保护动作等。
故障录波四步分析法应用案例下面以一种典型的短路故障为例，介绍故障录波四步分析法的应用：1. 故障录波数据的挑选首先，我们需要从大量的故障录波数据中挑选出符合要求的数据。
在这个案例中，我们需要挑选出短路故障发生在某个特定支路下的录波数据，并将其与其他支路下的录波数据进行比较。
2. 故障录波数据的分析接下来，我们需要对选定的故障录波数据进行分析。
