故障录波分析系统使用说明书

故障录波器使用及判断故障录波器是一种用于记录、存储电力系统中的干扰和故障信号的仪器。

它能够帮助电力系统运维人员对电力系统进行故障分析，从而有效地提高电力系统的可靠性和安全性。

本文介绍了故障录波器的使用方法和判断要点，帮助读者更好地应用故障录波器，提高电力系统故障分析能力。

故障录波器的使用方法故障录波器主要用于记录电力系统中的干扰和故障信号，然后通过分析这些信号来确定系统故障的原因。

故障录波器的使用方法如下：1. 安装故障录波器故障录波器需要安装在电力系统中，通常安装在主变压器或母线附近。

安装时需要注意故障录波器的电气连接和接地。

2. 配置故障录波器配置故障录波器需要根据实际情况进行设置。

通常需要设置故障录波器的采样率、采样时间、触发条件等参数。

3. 确认故障发生时间当系统出现故障时，需要确定故障的发生时间。

可以通过系统自动报警或人工巡检来确认故障发生时间。

4. 分析存储的故障数据故障录波器存储的数据可以用于故障分析。

分析时需要使用专业的软件来对数据进行处理和显示。

故障录波器的判断要点故障录波器能够记录系统中所有的故障信号，但是需要准确判断这些信号是否真正反映了系统故障的实际情况。

故障录波器的判断要点如下：1. 确认故障类型故障录波器记录的信号可能来自于多种故障类型，需要对信号进行分类。

通常故障类型可以分为短路、接地故障、过电压、欠电压等。

2. 确认故障位置故障录波器能够记录系统中所有的故障信号，但是需要根据信号来确认故障位置。

通过信号的传播时间和相位差等信息来确定故障位置。

3. 确认故障原因故障录波器记录的信号可以用于确定故障的原因。

通过信号的振幅、频率、相位等信息，可以确定故障原因是电器设备故障、环境干扰等因素。

4. 确认故障持续时间故障录波器记录的信号可以用于确定故障持续时间。

通过信号的时间长度来确定故障持续时间。

结语故障录波器是电力系统故障分析的重要工具，它能够记录系统中所有的故障信号，并通过数据分析确定故障的原因和位置。

FTR-01 电力系统故障录波及分析装置用户手册FTR-01H 便携式电力系统故障录波及分析装置用户手册武汉方得电子有限公司Wuhan Fount Electronics Co., Ltd.Document Number WH40-9101-03 Version 2008-10-27FTR-01电力系统故障录波及分析装置用户手册FTR-01H便携式电力系统故障录波及分析装置用户手册本手册内容如有更改，恕不通告。

没有武汉方得电子有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

是武汉方得电子有限公司的商标ReplayB 是武汉方得电子有限公司的商标Windows 是微软公司的商标所有其他公司的商标和知识产权在本手册中都予以认可©2008武汉方得电子有限公司版权所有中华人民共和国湖北省武汉市东湖开发区关山二路特1号国际企业中心栖凤楼B座4层电话 +86 027 8266 8396传真 +86 027 6784 8757邮政编码 430074E-mail: whft@Information of modifying2007-07-03 2007-07-04 2007-07-05 2007-07-09 2007-07-10 2007-07-12 2007-07-13 2007-07-18 2007-07-20 2007-11-02 2008-07-21 2008-09-22 2008-10-27FTR-01型电力系统故障录波及分析装置用户手册I目录第一章FTR-01的系统功能及技术指标.......................................................................................... １1.1装臵概述.......................................................................................................................................... １1.1.1用途............................................................................................................................................. １1.1.2FTR-01结构体系 .................................................................................................................... １1.1.3输入信号.................................................................................................................................... １1.2系统新特性 ..................................................................................................................................... １1.2.1软件与硬件 ............................................................................................................................... １1.2.2高抗干扰性 ............................................................................................................................... ２1.2.3专用DSP ................................................................................................................................... ２1.2.4高速的PCI总线 ..................................................................................................................... ２1.2.5工频信号自动频率跟踪 ........................................................................................................ ２1.2.6采集单元远距离分布式安装 ............................................................................................... ２1.3主要技术指标................................................................................................................................. ２1.4设备的选配................................................................................................................................... ４1.4.1设备型号的定义...................................................................................................................... ４1.4.2开关量扩展 ............................................................................................................................... ４1.4.3可供选用的型号...................................................................................................................... ４第二章FTR-01的被测输入量的接入 .............................................................................................. ５2.1交流电压量的接入 ..................................................................................................................... ５2.2交流电流量的接入 ..................................................................................................................... ５2.3开关量的接入 .............................................................................................................................. ６2.4数据采集单元(RAU)量程的硬件调整.................................................................................. ７第三章FTR-01的面板功能 ................................................................................................................ ８3.1FTR-01前面板............................................................................................................................... ８3.2面板功能.......................................................................................................................................... ８3.2.1状态指示灯 ............................................................................................................................... ８3.2.2液晶屏功能指示...................................................................................................................... ８3.3功能菜单.......................................................................................................................................... ９3.4功能菜单的使用 ........................................................................................................................ １０3.4.1通道监控................................................................................................................................ １０3.4.2记录列表................................................................................................................................ １０3.4.3打印机配臵 ........................................................................................................................... １１3.5FTR-01后面板与功能 ............................................................................................................. １２3.5.1FTR-01后面板布臵............................................................................................................ １２3.5.2FTR-01后面板结构与功能 .............................................................................................. １２3.6RAU后面板与功能.................................................................................................................. １３3.6.1RAU后面板 .......................................................................................................................... １３3.6.2RAU后面板布臵与功能 ................................................................................................... １３第四章软件“FTR录波器管理系统”....................................................................................... １４IIFTR-01型电力系统故障录波及分析装置用户手册什么是“FTR录波器管理系统”........................................................................................ １４4.2“FTR录波器管理系统”运行环境...................................................................................... １４4.3FTR-01与后台的连接 ............................................................................................................. １４4.3.1网络物理连接....................................................................................................................... １４4.3.2网络连通的试验.................................................................................................................. １４4.4使用M ODEM进行远方传送................................................................................................... １５4.5安装和运行软件“FTR录波器管理系统”...................................................................... １６4.6FTR录波器管理系统（R EPLAY B）件................................................................................ １７4.7FTR录波器管理系统（R EPLAY B）对FTR-01设备群的管理.................................... １８4.7.1在软件ReplayB中添加子站名称及设备名称............................................................ １８4.7.2获取FTR-01的前台配臵.................................................................................................. １９第五章FTR-01输入通道属性的描述与起动的整定............................................................... ２０5.1模拟通道属性的描述............................................................................................................... ２０5.2模拟通道起动录波的设臵...................................................................................................... ２１5.3开关量输入通道属性的设臵 ................................................................................................. ２２5.4记录格式的设定 ........................................................................................................................ ２３5.4.1瞬态故障DFR（Disturbance Fault Recording）记录格式的设臵 ....................... ２３5.4.2连续稳态记录CSS（Continuous Steady State recording）记录格式的设臵 ...... ２４第六章FTR-01的校准 ..................................................................................................................... ２５6.1校准信号源设备的准备 .......................................................................................................... ２５6.2确定硬件量程和通道配臵...................................................................................................... ２５6.3FTR录波器校准软件R EPLAY C AL 的使用 ......................................................................... ２５第七章FTR-01故障记录的读取 ................................................................................................... ２８7.1在R EPLAY B中选定目标设备................................................................................................ ２８7.2设臵数据抽取策略.................................................................................................................... ２９7.3瞬态故障记录文件DFR（D ISTURBANCE F AULT R ECORDING）的提取 ...................... ２９7.4连续式稳态记录CSS（C ONTINUOUS S TEADY S TATE RECORDING）文件的提取...... ３０7.5触发式稳态记录TSS（T RIGGERED S TEADY S TATE RECORDING）文件的读取 ......... ３１7.6故障记录文件的断点续传...................................................................................................... ３２第八章使用软件CMDVIEW观察分析故障记录................................................................... ３４8.1打开故障记录............................................................................................................................. ３４8.2C MD V IEW工具栏图标的功能................................................................................................ ３５8.3选择显示通道............................................................................................................................. ３６8.4通道交换显示位臵.................................................................................................................... ３６8.5改变波形和背景的颜色 .......................................................................................................... ３６8.6使若干通道幅度的比例尺一致与通道的叠加.................................................................. ３７8.7移动时标...................................................................................................................................... ３７8.8记录排序与检索 ........................................................................................................................ ３８8.9记录的E XCEL格式输出.......................................................................................................... ３８8.10记录的COMTRADE格式输出 .......................................................................................... ３９8.11记录的打印输出 ........................................................................................................................ ３９第九章在CMDVIEW中输入线路参数信息 ............................................................................ ４０FTR-01型电力系统故障录波及分析装置用户手册III “定义线路”的概念............................................................................................................... ４０9.2在C MD V IEW中定义线路的方法 .......................................................................................... ４０9.3定义线路参数表的应用 .......................................................................................................... ４１第十章FTR-01互感器配臵 ............................................................................................................ ４２10.1互感器（或其他传感器）的配臵 ...................................................................................... ４２第十一章用计算量起动FTR-01与稳态量录波的指定.......................................................... ４５11.1计算量的概念............................................................................................................................. ４５11.2设臵计算量起动录波............................................................................................................... ４５11.3连续稳态量CSS（C ONTINUOUS S TEADY S TATE RECORDING）记录内容的指定...... ４７第十二章用FTR-01实时监测电力系统的远程模拟盘.......................................................... ４８12.1实时监测的概念 .................................................................................................................... ４８12.2用户自行设计的实时监测界面......................................................................................... ４８12.3在系统图中添加监测点 ...................................................................................................... ４９第十三章FTR-01日志查阅............................................................................................................. ５０13.1FTR-01的日志....................................................................................................................... ５０13.2FTR-01日志读取方法 ......................................................................................................... ５０第十四章用保护动作量起动FTR-01........................................................................................... ５１14.1保护动作量起动录波的慨念 ............................................................................................. ５１14.2设臵保护动作量起动录波.................................................................................................. ５１14.3各种保护动作量的整定 ...................................................................................................... ５３14.3.1发电机比率制动式纵差保护(DL/T 684-1999, P2, 4.1.1) ....................................... ５３14.3.2发电机标积制动式纵差保护(DL/T 684-1999, P4, 4.1.2) ....................................... ５３14.3.3发电机故障分量比率制动式纵差保护(DL/T 684-1999, P4, 4.1.3)..................... ５４14.3.4发电机单元件横差保护(DL/T 684-1999, P6, 4.1.5b).............................................. ５４14.3.5发电机纵向零序过电压保护(DL/T 684-1999, P8, 4.1.7) ....................................... ５５14.3.6发电机故障分量负序方向保护(DL/T 684-1999, P8, 4.1.9)................................... ５５14.3.7发电机三次谐波电压单相接地保护(DL/T 684-1999, P10, 4.3.2a)..................... ５６14.3.8发电机阻抗法低励失磁保护......................................................................................... ５６14.3.9以系统两点间相位差为依据的失步保护 .................................................................. ５７14.3.10发电机定子铁心过励磁保护(DL/T 684-1999, P24, 4.8.1)................................. ５７14.3.11发电机频率异常保护(DL/T 684-1999, P24, 4.8.2)............................................... ５８14.3.12发电机逆功率保护(DL/T 684-1999, P24, 4.8.3) ................................................... ５８14.3.13发电机定子过电压保护(DL/T 684-1999, P24, 4.8.4).......................................... ５８14.3.14变压器纵差保护(DL/T 684-1999, P25, 5.1)........................................................... ５９14.3.15变压器零序差动保护(DL/T 684-1999, P31, 5.3.1)............................................... ５９14.3.16变压器过流保护(DL/T 684-1999, P32, 5.5.1 P33, 5.5.2) .............................. ６０14.3.17空载投运变压器保护................................................................................................... ６０14.3.18启停机保护(DL/T 684-1999, P25, 4.8.5)................................................................. ６０第十五章FTR-01用于电力设备的试验 ...................................................................................... ６１15.1试验的抽象 ............................................................................................................................. ６１15.2试验的设计 ............................................................................................................................. ６２15.2.1可选择的试验变量 ........................................................................................................... ６２IVFTR-01型电力系统故障录波及分析装置用户手册支持直角坐标、极坐标 .................................................................................................. ６２15.2.3支持多种试验并行 ........................................................................................................... ６２15.3虚拟试验.................................................................................................................................. ６２第十六章FTR-01故障记录的分析 ............................................................................................... ６３16.1序分量分析 ............................................................................................................................. ６３16.2谐波分析.................................................................................................................................. ６３16.3故障测距.................................................................................................................................. ６４16.4阻抗轨迹分析......................................................................................................................... ６５16.5通道波形整合......................................................................................................................... ６５16.6计算量显示 ............................................................................................................................. ６６第十七章 FTR-01H便携式故障录波器.......................................................................................... ６７17.1FTR-01H便携式故障录波器外形 ..................................................................................... ６７17.2FTR-01H便携式故障录波器的可识别适配器............................................................... ６７17.3FTR-01H便携式故障录波器的使用................................................................................. ６８17.4FTR-01H便携式录波器适配器的接入 ............................................................................ ６９17.5FTR-01H更换适配器模块后的操作说明........................................................................ ６９17.6FTR-01H便携式录波器的网络连接电缆........................................................................ ６９附录Ⅰ：FTR-01使用流程图.......................................................................................................... ７１附录Ⅱ：FTR-01瞬态故障录波时段组成和故障记录时限................................................... ７２FTR-01型电力系统故障录波及分析装置用户手册１第一章FTR-01的系统功能及技术指标1.1 装臵概述1.1.1 用途FTR-01型电力系统故障录波及分析装臵广泛地应用于电力系统，记录发电机、变压器、电力输送线路、电站、电厂的瞬态、稳态模拟量与事件量信息，监视电力系统运行，保存试验数据，记录和捕捉故障信息，为研究电网运行方式及评价保护装臵的性能提供依据。

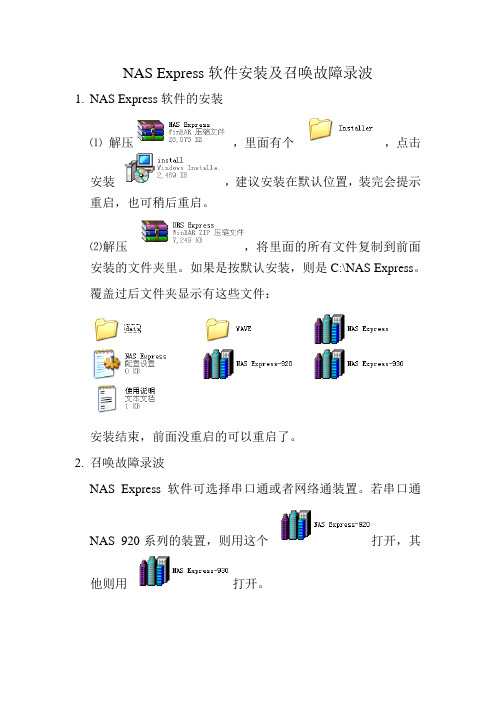

NAS Express软件安装及召唤故障录波1.NAS Express软件的安装⑴ 解压，里面有个，点击安装，建议安装在默认位置，装完会提示重启，也可稍后重启。

⑵解压，将里面的所有文件复制到前面安装的文件夹里。

如果是按默认安装，则是C:\NAS Express。

覆盖过后文件夹显示有这些文件：安装结束，前面没重启的可以重启了。

2.召唤故障录波NAS Express软件可选择串口通或者网络通装置。

若串口通NAS 920系列的装置，则用这个打开，其他则用打开。

⑴串口通召唤故障录波（用串口卡和波士与装置连接）以TDR 940装置为例，先打开，显示选择“系统\选择规约及项目”，操作显示如下：显示“规约及项目选择”，通讯规约选择“保护94拓展”，调试项目选择“TDR 940系列”，点击确认。

操作显示如下：选择：“系统\选择装置”，显示如下：通讯端口：就是PCI串口卡的端口号；装置型号：选择TDR 940；装置地址：所通装置的串口地址；波特率：装置的波特率设置完成后，点击确认，系统提示初始化完成，显示如下：这是可以查看装置有没有通上，可点击“系统\显示报文”，选择显示报文，可查看报文。

如下：选择“显示\故障录波\故障录波远程版”（注：故障录波本地版是打开保存在电脑上的录波文件，貌似容易导致软件卡死，建议不用），显示如下：点击“录波事件选择”，选择“获取录波事件列表”，，再选择“读取录波数据”，显示如下：当录波数据读取完毕后，选择好电压通道、电流通道、开关量即可。

显示如下：选择录波分析，可很细致的显示采样点的各谐波分量，如下：也可以在主界面上的快捷方式选择“故障录波”，调出录波分析软件，再选择录波文件，操作大致前面一样，显示如下：注：TDR 930和TDR 940系列装置操作方法都是一样的，只是有些选择不同，在此就不赘述了。

而若通NAS 920装置，前面已经说过，一开始选择的打开文件不一样，而后续的操作则是相似的，在此也不说了（NAS 928系列有些装置不能召唤故障录波）。

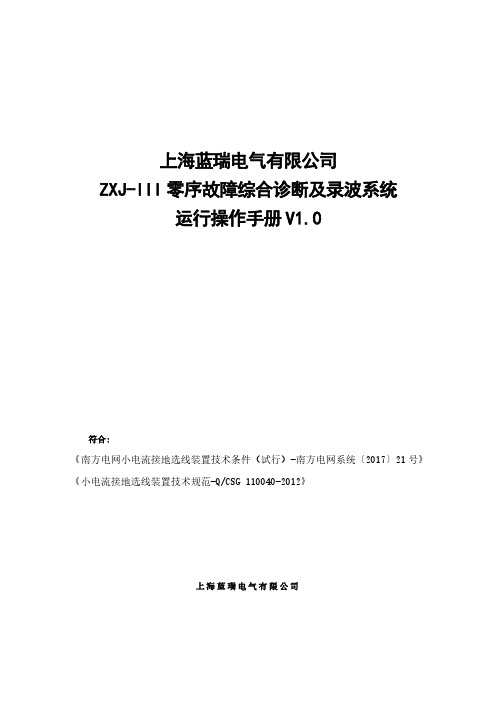

上海蓝瑞电气有限公司ZXJ-III零序故障综合诊断及录波系统运行操作手册V1.0符合:《南方电网小电流接地选线装置技术条件（试行）-南方电网系统〔2017〕21号》《小电流接地选线装置技术规范-Q/CSG110040-2012》上海蓝瑞电气有限公司ZXJ-III零序故障综合诊断及录波系统运行操作手册V1.0上海蓝瑞电气有限公司ZXJ-III零序故障综合诊断及录波系统运行操作手册V1.0编制：校核：审定：版本号：V1.0发布日期：2018年8月前言为了指导设计人员以及运行维护人员，上海蓝瑞电气有限公司支持编写了《上海蓝瑞ZXJ-III零序故障综合诊断及录波系统运行操作手册V1.0》，本手册力求实用，涵盖了选线装置介绍、人机接口描述及其操作、运行及维护、录波数据故障分析等内容。

编写本手册的主要目的是为设计人员和现场施工人员提供一本实用工具书，当现场遇到疑问时能通过查找手册相关内容解决大部分的工程问题。

因时间紧迫且平时工作繁重，可能有些地方内容不够详尽或者存在错误，欢迎大家批评指正，我们将在今后继续完善，为工程的顺利实施及产品的安全、可靠运行提供技术保障。

最后，衷心感谢上海蓝瑞电气有限公司相关部门在手册编制过程中给予帮助。

目录第一章概述 (1)1.1手册内容介绍 (1)1.1.1整套手册说明 (1)1.1.2运行操作手册说明 (1)1.2适用范围及主要功能说明 (1)第二章人机接口及操作 (3)2.1装置正面布置图 (3)2.2正常运行与显示 (4)2.3主界面功能说明 (4)2.3.1具体各功能说明 (5)第三章装置压板的说明 (17)3.1选线跳闸投入压板 (17)3.2后加速跳闸投入压板 (17)3.3轮切跳闸投入压板 (18)3.4远方投退压板 (18)3.5检修状态压板 (18)3.6出口压板 (18)第一章概述摘要：本章向用户介绍手册内容。

1.1手册内容介绍1.1.1整套手册说明●技术说明书:包含选线装置原理说明和整定要求的内容，如装置功能配置、原理说明、定值清单、整定说明等。

RDLB—28便携式故障录波仪使用说明书武汉融德电测科技有限公司简介便携式故障录波仪，是以DSP、嵌入式操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储功能的便携式装置。

基于DSP的先进数据处理能力，录波仪实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率，最高为100K/S，可用于暂态电气信号的录制分析。

采用先进工控内核，结合嵌入式操作系统，高效、可靠地实现数据高级处理、传输、存储、显示功能。

录波仪提供上位机软件包，可安装于基于Windows操作系统的计算机，如笔记本电脑、工程师站、DCS主机等。

上位机通过现场总线或局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。

录波仪主要功能包括：故障录波：按用户预先定义的故障判据，录波仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在永久存储器上，掉电不失。

此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。

实时监测：录波仪接入了16路开关量、24路模拟量。

录波仪实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路，最高21次）、矢量图（最多4组，每组最多包括6个模拟量）。

所有以上数据，包括开关量状态、模拟量波形都可以实时显示。

有效值、开关量可以实时传输给上位机。

3天历史曲线：录波仪可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。

录制的数据掉电不失。

发电机总启动电气试验：录波仪可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。

也可以替代振子示波器，录制任选的模拟量有效值。

功能覆盖发电机空载试验、短路试验等，以及励磁调解器阶跃试验、灭磁试验、零起升压试验等。

录波仪进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。

录波仪可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。

故障录波的分析说明一、录波报告的组成包括保护及自动装置、故障录波装置的动作报告及录波图形。

二、录波图形（一）短路的基本特点当采用母线PT作为保护用的PT量时：1、大电流接地系统单相短路时，故障相的电流突然增大，故障相的电压（其实是母线电压）在短路过程中降低，故障切除后电压恢复正常。

短路过程中，出现零序电流、零序电压。

2、两相短路时，两个故障相的电流突然增大，但电流相位相反。

故障的两相电压（其实是母线电压）在短路过程中降低，故障切除后恢复正常。

如是单纯的相间短路，没有零序电流、零序电压。

如是两相对地的相间短路，有零序电流、零序电压。

3、三相短路时，三相的电流突然增大。

三相电压（其实是母线电压）在短路过程中降低，故障切除后恢复正常。

因为是相间短路，没有零序电流、零序电压。

当采用线路PT作为保护用的PT量时：1、大电流接地系统单相短路时，故障相的电流突然增大，故障相的电压（其实是线路电压）在短路过程中降低，故障切除后（开关跳开后）电压为零。

短路过程中，出现零序电流、零序电压。

2、两相短路时，两个故障相的电流突然增大，但电流相位相反。

故障的两相电压（其实是线路电压）在短路过程中降低，故障切除后（开关跳开后）电压为零。

如是单纯的相间短路，没有零序电流、零序电压。

如是两相对地的相间短路，有零序电流、零序电压。

3、三相短路时，三相的电流突然增大。

三相电压（其实是线路电压）在短路过程中降低，故障切除后（开关跳开后）电压为零。

因为是相间短路，没有零序电流、零序电压。

（二）分析录波图形的几个要点：1、判断是否发生短路：有无某相电流电流突增，电压突降。

2、开关是否跳闸：先是突然出现短路电流然后短路电流消失判断。

3、重合闸是否动作：采用线路PT时可从电压变化看判断（降低——为零——重新出现正常）。

采用母线PT时，可看重合闸开关量是否动作。

如发生永久性故障，从短路电流是否再次出现也可以判断。

4、重合闸动作是否成功：看重合闸动作后是否再出现短路电流，开关是否重新跳闸判定。

ZH-5嵌入式电力故障录波分析装置精简板使用说明书此精简版说明主要是为了方便用户使用，主要从以下7个常见功能的使用方法做个简单的介绍：一、前面板指示灯的各种状态的简单说明：运行灯：绿色，正常运行时，每秒钟闪烁1次；装置死机时，不闪烁；装置掉电时，不亮。

故障灯：红色，装置故障时亮；装置正常时，熄灭。

录波灯：橙色，装置启动录波时亮，录波复归后熄灭。

对时灯：橙色，装置每次收到GPS对时信号时闪烁一次，如果没有收到GPS对时信号，则熄灭。

装置在启动过程中，这些指示灯会全亮，以测试指示灯是否损坏，这是正常现象。

二、历史录播查询历史录波查询用户可输入不同的时间段、故障类型和跳闸相别，来检索录波数据。

双击列表中的条目，可以调用波形查看和分析软件打开此数据。

三、实时波形检测上图左侧为实时波形监视页面，用户可通过下拉列表选择监视的通道或一次设备。

如果信号太小或太大，需要垂直放大或缩小显示，可点击“设置显示比例”，设置界面如右图，可通过设置各种信号的峰值在垂直方向上放大或缩小图形。

如果某类信号禁止设置，则表明当前没有监视此类通道。

用户可用鼠标单击快捷工具栏的“暂停实时波形监视”按钮使之处于按下状态，则本页面停止刷新，保持不变；再次单击此按钮，按钮弹起，则取消暂停，波形图重新开始刷新。

用户也可按下“显示一次值”按钮以一次值显示当前值，弹起则显示二次值四、修改配线配置母线点击右侧“添加母线/电压组”可弹出以下界面配置母线参数。

配置线路点击右侧“添加线路/电流组”可弹出以下界面配置线路参数。

线路阻抗参数是一次侧物理参数，对于输电线，必须正确填写，否则影响故障测距；对于不需要测距的成组电流，可将线路类型设为“其它”。

对于3/2接线的线路且接入的是开关电流，请选中“3/2接线且接入开关电流”，这样该线路就可以关联2组TA（通常是断路器电流），且可以配置TA极性。

线路电流是两组TA的矢量和。

这种线路同普通线路一样可以进行故障测距。

故障录波分析系统使用说明书一、概述故障录波分析系统主要功能是对保护单元中保存的故障录波数据进行处理和分析。

具体功能有故障点的选择、各通道数据的波形显示、波形的谐波分析、差分分析、向量分析、阻抗分析以及保护特性分析等。

波形、差分、向量、阻抗和保护特性等分析都要求用图形显示。

二、基本功能2.1数据读取及格式转换系统读取从保护测控单元储存内存中的故障录波数据直接导出的文本文件，该文件最大可储存10次录波数据，每次录波数据最大可记录26个测量通道数据。

系统每一次录波数据可以转换为电力系统暂态数据交换(COMTRADE )共用格式。

下图所示是各通道曲线设置窗口，可以设置各通道的名称、系数、比例等属性。

2.2波形显示显示录波数据的瞬时数据曲线，以及分析后的差分曲线以及数据基波曲线。

曲线的颜色、比例都有可以调整。

还可以选取需要显示的曲线，简单方便，直观形象。

波形显示窗口还给用户提供故障线和观察线的选定和显示功能。

用户只要在波形上双击故障点坐标，波形上即会显示出一条黄色竖形的故障线；当用户按住鼠标左键在波形上移动时波形上会显示出两条浅蓝色的观察线，靠近鼠标下面的实线与左边的虚线之间的时间间隔为一个周期，此时观察谐波分析或者向量分析的数据是以实线所表示的时刻为准。

另外，在系统状态栏中还显示了观察实线的采样点及该点距离故障线的时间间隔。

事之拌⑹ 妇护工具① 帮脉少tflQQl^in^Oal^l ? ：釆拝点、丹iti-26.9ms 邂2.3差分分析差分是指将每个当前采样点数据与前一采样点之差组成新的数列，分析该数列的基波幅值和相位。

差分分析结果可以在基本信息窗口显示或者向量显示。

讨散障录破分gift障录破J J I叭hl.iwd)-[曹輿glJt]-\n\x|典立忡日曲掀帮肋®(^|GIQ|^||$0ai^|-?圍尿噺商背顫芭第4：且亘第5®直片第E更道新虽直｛/^i\/7卜丿i^Xx:-■ - -ji ■■ •第迪誉・「\刀八-\yI2.4谐波分析.显齐莊绽Q编小固恢角玖抽才茎週相便修專时值|差分帖信|洼分相仕第:通道272. 0022. 1035. T1res. 94-mo. os颗通道-160. 00282.08-101. 632H.2S2SD. 417] , 9G第3通道-113. CO262.88133.73-260.1E245. 21W 55第湎苴违00；58-173 (19 5 10 2 53 f 47第5通道25895 0J25851. 1520.085329.7325108.80-J65. 37第龍道-15601.302B565.59139T6. 27244E9.4T73. 14弟”通道-10139.0025毗TT£31.41-三以H甜立盒册V 32第砸道2^691 03Z57O1. JS Z0. 0343T3.T224925.54-165. 41删1道0.00 1 2€53. 1S-10 S3 2. 96-102. '2丄船林曲谐波分析是运用傅里叶级分解原理离散分析方法，得到直流分量、基波分量、2次谐波、3次谐波一直到20次谐波分量。

YS-900A线路、主变录波测距装置发变组录波监测装置（嵌入式）南京航天银山电气有限公司2011/01/20前言YS-900A 录波装置（嵌入式）是基于嵌入式以太网，采用TCP/IP传输协议、数据采样脉冲与GPS时钟同步的集录波、测量、实时数据输出、故障分析于一体的电力数据实时记录装置。

它既可以大容量（96路模拟，192路开关）集中组屏，也可以是分布式组网。

即可以作为录波装置也可以作为电力系统动态测量装置。

既满足DL/T 553-1994《220kV-500kV电力系统故障动态记录技术准则》、DL/T 663-1999《220kV-500kV电力系统故障动态记录装置检测要求》和DL/T 873-2004《微机型发电机变压器组故障录波装置技术条件》标准,同时在设计中也考虑了《电力系统实时动态监测系统技术规范》的主要技术要求。

采用具有网络传输功能的嵌入式主控系统为实现在录波网络中及时有效地分析，处理和传送实时采样和故障录波数据，同时保证故障录波功能不受影响，为保障电网数据分析的可靠性和稳定性提供了技术保证，开发和研制新一代嵌入式故障录波装置采用了两级嵌入式设计的结构，完全满足嵌入式网络录波装置的要求。

同步于GPS脉冲信号的数据采样可实现异地同步测量反映电网稳定性的相角参数，为实现实时动态监测装置（PMU）和故障录波装置软硬件平台一体化奠定了基础。

目录1、装置概述 (4)2、装置特点 (4)3.主要技术指标 (6)3.1 输入信号 (6)3.2 采样指标 (6)3.3 启动要求 (6)3.4 参数整定方式 (8)3.5 故障分析 (8)3.6 告警信号 (9)3.7 通讯要求 (9)3.8 抗干扰能力 (9)3.9 环境条件 (9)3.10 供电电源 (10)3.11 机柜外形尺寸颜色及重量 (10)3.12 过载能力 (10)3.13 时钟精度和GPS同步 (10)4.硬件说明 (11)4.1嵌入式录波单元 (11)4.2 变送器箱 (11)4.3后台管理 (11)4.4 通讯箱 (12)4.5 其他 (12)4.6 装置硬件原理框图及面板布置图 (12)5.面板说明 (14)5.1 面板指示灯 (14)5.2 按键说明 (15)6.后台管理机软件使用说明 (16)6.1系统菜单 (22)6.2参数菜单： (24)6.4分析 (47)6.5特性试验 (60)6.6窗口菜单 (62)6.7帮助菜单 (62)7.使用维护和说明 (63)7.1包装 (63)7.2运输 (63)7.3储存 (63)7.4开箱检查 (63)7.5维护须知 (63)1、装置概述YS-900A系列故障录波装置，其中YS-900A即适用于各种电压等级的线路和主变故障录波，YS-900A也适用于各种容量规模的发电机变压器组故障录波，还可以用于各种需要进行电能质量监测记录或谐波监测的场合，例如电气化铁路、大型钢厂等。
