下载文档原格式
影响片剂质量的主要原因及解决方法影响片剂质量的主要原因及解决方法整理及经验总结影响片剂质量的主要原因及解决方法主要原因:1、原材料特性的符合性2、药用赋形剂的使用比例,辅料的不一致性3、不合理的配方关系4、不合理的混合工艺，制粒工艺5、压片时使用的模具及设备不佳6、不良的压片工艺过程7、不适宜的生产环境一、片重差异主要原因解决方法1、下冲长度不一致，超差修差,差±5μm以内2、颗粒分层解决颗粒分层,减小粒度差3、压片机震动过大A、结构松动，装配不合理重新装配B、物料颗粒不均匀混匀，过筛C、压片机设置压力过大减小压力4、刮粉板不平或安装不良调平5、冲杆与转台冲杆孔间隙过大调小间隙6、颗粒中偶有异物引起加料器堵塞除去异物7、充填凸轮或轨道的磨损，充填机构更换,稳固不稳定8、追求产量,转速太高降低转速9、部分下冲未拉足保证所有下冲拉到底部10、颗粒过湿细粉过多干燥物料，减少细粉11、颗粒差异大均匀化12、颗粒流动不畅，加料堵塞加助流剂，改配方，疏通料斗13、较小的药片选用较大颗粒的物料适当的颗粒14、物料内物料存储量差异大控制在50%以内15、双面压片，两侧进料，速度不一致调一致16、带强迫加料器的，强迫加料器转速调一致与转轮转速不匹配17、下冲阻尼螺钉调整的阻尼力不佳重新调整二、粘冲：有细粉粘于冲头及模圈表面，致使片面不光洁、不平、有凹痕现象主要原因解决方法1、冲头表面损坏或表面光洁度降低更换冲头清洁冲头表面2、刻、冲字符设计不合理更换冲头3、颗粒过湿干燥颗粒4、药粉中含易吸潮成分加吸湿剂5、润滑剂不足或选型不当加大用量或更换新润滑剂6、环境湿度过大、湿度过高降低环境湿度三、裂片主要原因解决方法1、压片时有空气存在于药片当中调整压力、减慢车速、增加预压时间或用有预压的工艺2、冲模磨损严重更换冲模3、黏结剂选型不当或不足更换黏结剂或加量4、颗粒含水量过低增加含水量5、颗粒过细或过粗调整颗粒粒度6、颗粒中油类成分较多加吸油剂7、模具间隙太小、不能顺利排气更换模具四、松片主要原因解决方法1、压力不够增加压力2、受压时间太少、转速快延长受压时间、增加预压、减低转速3、冲头长短不齐调整冲头4、活络冲冲头发生松动进行紧固5、下冲杆掉冲紧固6、黏结剂选型不当或太少更换黏合剂或加量7、颗粒中润滑剂比例不当调节比例8、颗粒太干燥增加颗粒水分9、物料粉碎粒度不够、纤维性或高弹性粉碎粒度过100目筛、加强黏合剂、药物或油类成分多，混合不均吸油剂10、药片压制后，置空气中过久,受潮缩短放置时间五、变色及斑点主要原因解决方法1、颗粒受油脂或其他杂质污染杜绝油脂及杂质污染2、颗粒过硬或含糖品种及有色降低颗粒硬度、有色片剂用片剂颗粒易出现乙醇为润滑剂制粒3、颗粒过大或过小颗粒适宜4、冲模型面出现锈斑清除锈斑5、加料器与转台表面摩擦有金属细粉调节加料器高度随颗粒进入模孔6、冲头与模圈内壁发生摩擦调节模圈致有色金属粉末进入颗粒六、崩解迟缓主要原因解决方法1、黏结剂粘性太强或用量过多，更换黏结剂或降低用量颗粒过硬过粗2、崩解剂选型不当、用量不足更换崩解剂或加量疏水性润滑剂太多降低疏水性润滑剂3、压力过大、片子过硬减低压力七、刻字或线条不清晰主要原因解决方法1、冲模的字符设计、布置不合理更换字符2、冲模型面磨损或破坏更换冲模3、冲模尺寸过大或不够更换冲模4、预压力过大降低预压力粉末直接压片粉末直接压片的应用方法及其注意事项由于粉末直接压片具有较明显的优点，如工艺过程比较简单，不必制粒、干燥，产品崩解或溶出快，成品质量稳定，在国外约有40％的片剂品种已采用这种工艺生产。
片剂制备实验报告篇一：实验报告2：片剂的制备及质量考察药剂学实验实验报告实验二片剂的制备及质量检查一、实验目的和要求1. 掌握湿法制粒压片法与干法制粒压片法的制备工艺2. 掌握片剂的质量检测方法（硬度、崩解时限、脆碎度、片重差异等）3. 熟悉单冲压片机的结构及其使用方法二、实验内容和原理 1. 实验内容（1）单冲压片机的使用实验1：单冲压片机的安装与拆卸了解单冲压片机的原理，结构，装、卸方法及使用中注意事项。
（2）湿法制粒压片法制备片剂实验2：维生素C片剂的制备以维生素C、淀粉、糊精、柠檬酸、硬脂酸镁等为原料，通过湿法制粒压片法制备维生素C片剂。
（3）片剂的质量检查实验3：检查自制维生素C片剂质量使用硬度计、脆碎度测定仪、崩解时限测定仪等对自制维生素的硬度、脆碎度、崩解时限、片重差异等进行检查。
2. 实验原理（请根据实验教材自己补充，包括湿法制粒压片法的工艺流程，常用辅料及其特性，湿法制粒压片法制备过程中的常见问题及其解决方法，药典规定的片剂的质量检查项目等。
）三、主要仪器设备1. 实验材料：维生素C、淀粉、糊精、柠檬酸、乙醇、硬脂酸镁等。
2. 设备与仪器：单冲压片机、硬度计、脆碎度测定仪、崩解时限测定仪、天平、尼龙筛（20目、100目），吹风机、搪瓷托盘、烘箱等。
四、实验步骤、操作过程（根据实验过程填写，必须列出处方）五、实验结果与分析1.简述维生素C片剂制备过程中所发生的问题，分析产生原因，说明解决方法。
2.将所制维生素C片剂的质量考察结果填写于以下表格中，对其质量进行评估，对所发生的质量问题进行分析并说明解决方法。
表1 外观、硬度、抗张强度表2 崩解时间崩解时间 (min)表3 片重差异表4 片剂脆碎度的测定结果试验前重量(g) 试验后重量(g)批号片数脆碎度(％)篇二：片剂实验报告篇一：实验报告2：片剂的制备及质量考察药剂学实验实验报告实验二片剂的制备及质量检查一、实验目的和要求1. 掌握湿法制粒压片法与干法制粒压片法的制备工艺2. 掌握片剂的质量检测方法（硬度、崩解时限、脆碎度、片重差异等）3. 熟悉单冲压片机的结构及其使用方法二、实验内容和原理 1. 实验内容（1）单冲压片机的使用实验1：单冲压片机的安装与拆卸了解单冲压片机的原理，结构，装、卸方法及使用中注意事项。

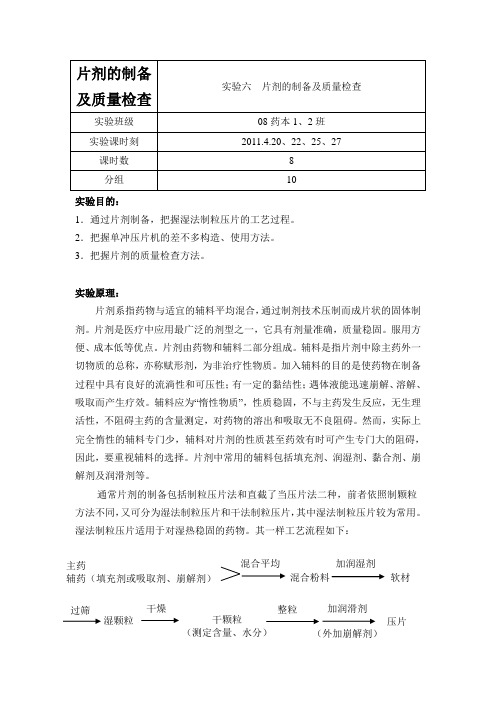

实验目的：1．通过片剂制备，把握湿法制粒压片的工艺过程。
2．把握单冲压片机的差不多构造、使用方法。
3．把握片剂的质量检查方法。
实验原理：片剂系指药物与适宜的辅料平均混合，通过制剂技术压制而成片状的固体制剂。
片剂是医疗中应用最广泛的剂型之一，它具有剂量准确，质量稳固。
服用方便、成本低等优点。
片剂由药物和辅料二部分组成。
辅料是指片剂中除主药外一切物质的总称，亦称赋形剂，为非治疗性物质。
加入辅料的目的是使药物在制备过程中具有良好的流淌性和可压性；有一定的黏结性；遇体液能迅速崩解、溶解、吸取而产生疗效。
辅料应为“惰性物质”，性质稳固，不与主药发生反应，无生理活性，不阻碍主药的含量测定，对药物的溶出和吸取无不良阻碍。
然而，实际上完全惰性的辅料专门少，辅料对片剂的性质甚至药效有时可产生专门大的阻碍，因此，要重视辅料的选择。
片剂中常用的辅料包括填充剂、润湿剂、黏合剂、崩解剂及润滑剂等。
通常片剂的制备包括制粒压片法和直截了当压片法二种，前者依照制颗粒方法不同，又可分为湿法制粒压片和干法制粒压片，其中湿法制粒压片较为常用。
湿法制粒压片适用于对湿热稳固的药物。
其一样工艺流程如下：主药辅药（填充剂或吸取剂、崩解剂） 混合粉料 加润湿剂软材过筛 湿颗粒干燥干颗粒（测定含量、水分）整粒加润滑剂（外加崩解剂）压片整个流程中各工序都直截了当阻碍片剂的质量。
主药和辅料第一必须符合规定要求，专门是主药为难溶性药物时，必须有足够的细度，以保证与辅料混匀及溶出度符合要求。
主药与辅料是否充分混合平均与操作方法也有关。
若药物量小，与辅料量相差悬特时，用递加稀释法（配研法）混合，一样可混合得较平均，但其含量波动仍旧较大；而用溶剂分散法，立即量小的药物先溶于适宜的溶剂中，再与其它成分混合，往往能够混合得专门平均，含量波动专门小。
颗粒的制造是制片的关键。
湿法制粒，欲制好颗粒，第一必须依照主药的性质选好粘合剂或润湿剂，制软材时要操纵粘给剂或润湿的用量，使之“握之成团，轻压即散”，并握后掌上不沾粉为度。
实验四片剂的制备及影响片剂质量因素的考察一、实验目的1．通过片剂制备，掌握湿法制粒压片的工艺过程。
2．掌握单冲压片机的使用方法及片剂质量的检查方法。
3．考察压片力及崩解剂等对片剂的硬度或崩解的影响。
二、实验指导片剂是应用最为广泛的药物剂型之一。
片剂的制备方法有制颗粒压片（分为湿法制粒和干法制粒），粉末直接压片和结晶直接压片。
其中，湿法制粒压片最为常见，现将传统湿法制粒压片的生产工艺过程介绍如下：整个流程中各工序都直接影响片剂的质量。
制备片剂的药物和辅料在使用前必须经过干燥，粉碎和过筛等处理，方可投料生产。
为了保证药物和辅料的混合均匀性以及适宜的溶出速度，药物的结晶须粉碎成细粉，一般要求粉末细度在100目以上。
向已混匀的粉料中加入适量的粘合剂或润湿剂，用手工或混合机混合均匀制软材，软材的干湿程度应适宜，除用微机自动控制外，也可凭经验掌握，即以“握之成团，轻压即散”为度。
软材可通过适宜的筛网制成均匀的颗粒。
过筛制得的颗粒一般要求较完整，如果颗粒中含细粉过多，说明粘合剂用量过少，若呈线条状，则说明粘合剂用量过太多。
这两种情况制成的颗粒烘干后，往往出现太松或太硬的现象，都不符合压片对颗粒的要求。
制好的湿颗粒应尽快干燥，干燥的温度由物料的性质而定，一般为50～60℃，对湿热稳定者，干燥温度可适当提高。
湿颗粒干燥后，1617需过筛整粒以便将粘结成块的颗粒散开，同时加入润滑剂和需外加法加入的崩解剂并与颗粒混匀。
整粒用筛的孔径与制粒时所用筛孔相同或略小。
压片前必须对干颗粒及粉末的混合物进行含量测定，然后根据颗粒所含主药的量计算片重。
()测得值干颗粒中主药百分含量标示量每片应含主药量片重=根据片重选择筛目与冲膜直径，其之间的常用关系可参考表1。
根据药物密度不同，可进行适当调整。
表1 根据片重可选的筛目与冲膜的尺寸筛目数片重 冲膜直径 （mg） 湿粒 干粒 （mm）50 18 16-20 5-5.5100 16 14-20 6-6.5150 16 14-20 7-8200 14 12-16 8-8.5300 12 10-16 9-10.5500 10 10-12 12制成的片剂需按照中国药典规定的片剂质量标准进行检查。
实验报告2：片剂的制备及质量考察
实验目的：掌握片剂的制备方法，并考察片剂的质量。
实验原理：
片剂是采用压片机将活性成分和辅料制成具有一定形状、大小和质量的制剂。
片剂应具有良好的疏水性、可压性、稳定性和良好的口感。
实验步骤：
1. 准备材料：活性成分、辅料、压片机。
2. 将所需材料粉碎至合适的颗粒度。
3. 将粉末混合均匀。
4. 将混合后的粉末装入压片机。
5. 调整压片机的压力和压制时间。
6. 取出压制好的片剂，进行质量考察。
实验结果：
制得的片剂形状端正，大小均匀，表面光滑。
经过质量考察，满足药典规定的要求。
结论：
本实验成功制备出了质量良好的片剂，证明了制剂技术在药物制剂中的重要性。
影响片剂质量的主要原因及解决方法影响片剂质量的主要原因及解决方法整理及经验总结影响片剂质量的主要原因及解决方法主要原因:1、原材料特性的符合性2、药用赋形剂的使用比例，辅料的不一致性3、不合理的配方关系4、不合理的混合工艺，制粒工艺5、压片时使用的模具及设备不佳6、不良的压片工艺过程7、不适宜的生产环境一、片重差异主要原因解决方法1、下冲长度不一致，超差修差，差±5μｍ以内2、颗粒分层解决颗粒分层，减小粒度差3、压片机震动过大A、结构松动，装配不合理重新装配B、物料颗粒不均匀混匀，过筛C、压片机设置压力过大减小压力4、刮粉板不平或安装不良调平5、冲杆与转台冲杆孔间隙过大调小间隙6、颗粒中偶有异物引起加料器堵塞除去异物7、充填凸轮或轨道的磨损，充填机构更换，稳固不稳定8、追求产量，转速太高降低转速9、部分下冲未拉足保证所有下冲拉到底部10、颗粒过湿细粉过多干燥物料，减少细粉11、颗粒差异大均匀化12、颗粒流动不畅，加料堵塞加助流剂，改配方，疏通料斗13、较小的药片选用较大颗粒的物料适当的颗粒14、物料内物料存储量差异大控制在50%以内15、双面压片，两侧进料，速度不一致调一致16、带强迫加料器的，强迫加料器转速调一致与转轮转速不匹配17、下冲阻尼螺钉调整的阻尼力不佳重新调整二、粘冲：有细粉粘于冲头及模圈表面，致使片面不光洁、不平、有凹痕现象主要原因解决方法1、冲头表面损坏或表面光洁度降低更换冲头清洁冲头表面2、刻、冲字符设计不合理更换冲头3、颗粒过湿干燥颗粒4、药粉中含易吸潮成分加吸湿剂5、润滑剂不足或选型不当加大用量或更换新润滑剂6、环境湿度过大、湿度过高降低环境湿度三、裂片主要原因解决方法1、压片时有空气存在于药片当中调整压力、减慢车速、增加预压时间或用有预压的工艺2、冲模磨损严重更换冲模3、黏结剂选型不当或不足更换黏结剂或加量4、颗粒含水量过低增加含水量5、颗粒过细或过粗调整颗粒粒度6、颗粒中油类成分较多加吸油剂7、模具间隙太小、不能顺利排气更换模具四、松片主要原因解决方法1、压力不够增加压力2、受压时间太少、转速快延长受压时间、增加预压、减低转速3、冲头长短不齐调整冲头4、活络冲冲头发生松动进行紧固5、下冲杆掉冲紧固6、黏结剂选型不当或太少更换黏合剂或加量7、颗粒中润滑剂比例不当调节比例8、颗粒太干燥增加颗粒水分9、物料粉碎粒度不够、纤维性或高弹性粉碎粒度过100目筛、加强黏合剂、药物或油类成分多，混合不均吸油剂10、药片压制后，置空气中过久，受潮缩短放置时间五、变色及斑点主要原因解决方法1、颗粒受油脂或其他杂质污染杜绝油脂及杂质污染2、颗粒过硬或含糖品种及有色降低颗粒硬度、有色片剂用片剂颗粒易出现乙醇为润滑剂制粒3、颗粒过大或过小颗粒适宜4、冲模型面出现锈斑清除锈斑5、加料器与转台表面摩擦有金属细粉调节加料器高度随颗粒进入模孔6、冲头与模圈内壁发生摩擦调节模圈致有色金属粉末进入颗粒六、崩解迟缓主要原因解决方法1、黏结剂粘性太强或用量过多，更换黏结剂或降低用量颗粒过硬过粗2、崩解剂选型不当、用量不足更换崩解剂或加量疏水性润滑剂太多降低疏水性润滑剂3、压力过大、片子过硬减低压力七、刻字或线条不清晰主要原因解决方法1、冲模的字符设计、布置不合理更换字符2、冲模型面磨损或破坏更换冲模3、冲模尺寸过大或不够更换冲模4、预压力过大降低预压力粉末直接压片粉末直接压片的应用方法及其注意事项由于粉末直接压片具有较明显的优点，如工艺过程比较简单，不必制粒、干燥，产品崩解或溶出快，成品质量稳定，在国外约有40％的片剂品种已采用这种工艺生产。
片剂质量检查的主要内容
片剂质量检查是指对制备好的片剂进行质量评估和控制的过程。
它是药企保证片剂产品符合药典要求以及满足临床应用需要的重要
环节。
主要内容包括以下几个方面：
1. 外观检查：外观是片剂的首要指标之一，也是患者接受药品的第一印象。
外观检查包括片剂的形状、颜色、气味、质地等方面。
通过仔细观察片剂的外观特征，可以初步判断片剂是否符合质量要求。
2. 尺寸和重量检查：片剂的尺寸和重量对于患者的服用体验和剂量控制非常重要。
质量检查中需要测量片剂的长度、厚度和直径，并比较与规定要求是否相符。
同时还需要测量片剂的重量，确保每片剂的剂量准确。
3. 含量测定：片剂的含量测定是评估片剂质量的重要指标。
含量测定一般通过药物分析方法，如高效液相色谱法、紫外分光光度法等进行。
通过测定片剂中有效成分的含量，可以确保每片剂的药物剂量在规定范围内。
4. 溶出度测定：溶出度是评价片剂释放药物速度和程度的重要指标。
溶出度测定可以通过体外溶出度试验来进行，通过测定片剂中药物在一定时间内溶出的百分比，评估片剂的药物释放性能。
5. 片剂硬度测定：片剂的硬度直接影响其在包装和患者服用过程中的耐受性。
硬度测定可以通过药物硬度计来进行，按一定压力测试片剂的硬度值。
合格的片剂应具有足够的硬度以保持其完整性，并能够方便地分割成均匀的剂量。
总之，片剂质量检查的主要内容涵盖了外观、尺寸和重量、含量、溶出度以及硬度等方面的评估。
这些检查内容的合格与否直接关系到片剂的质量和疗效，对于确保片剂的安全性和有效性具有重要意义。
片剂制备中可能发生的问题及原
因
（1）松片：主要由于物料粘性力差，压力不足造成。
（2）粘冲：主要原因为颗粒不够干燥，润滑剂选用不当或用量不足，冲头表面粗糙等。
（3）裂片：产生的原因有：物料细分太多，压缩时空气不易排出；物料塑性差、易弹性变形；压片机压力不均，转速过快等。
（4）片重差异超限：产生原因有颗粒流动性不好，颗粒大小相差悬殊或细粉过多；冲头与模孔吻合性不好等。
（5）引湿受潮（使崩解迟缓）：主要原因为粘合剂、崩解剂、疏水性润滑剂等辅料的选用或用量，以及压片时的压缩力造成偏激的空隙率低和润湿性差，水分渗入速度慢。
（6）溶出超限：影响因素有片剂不崩解、颗粒过硬、药物溶出度差。
（7）药物含量不均匀：所有造成片重差异超限的因素都可造成片剂中药物含量不均。
医学|教育网整理可溶性成分在颗粒之间的迁移也是造成小剂量药物含量均匀度不合格的重要原因。
片剂薄膜包衣及质量评价沈阳药科大学药物制剂实验教学中心一、实验目的掌握用糖衣锅包薄膜衣的方法。
了解包衣材料的配制方法。
二、实验指导为了掩盖药物的不良味道、防潮、遮光、提高药物稳定、定位释放、控制药物释放速度、避免药物在胃中破坏和改善片剂外观等原因，在片剂表面上包上一适宜材料的衣层，即包衣片。
糖衣逐渐被淘汰。
薄膜衣片分为普通薄膜衣片、肠溶薄膜衣片及胃肠不溶薄膜衣片等二、实验指导（续）用于包衣的片剂称素片。
素片应有足够的硬度，且具有良好的崩解性能，以免在包衣时因磨擦而使素片松裂或粉尘过多，影响包衣片的光洁，或因包衣造成片剂崩解迟缓。
用于包衣的片剂称素片。
素片应有足够的硬度，且具有良好的崩解性能，以免在包衣时因磨擦而使素片松裂或粉尘过多，影响包衣片的光洁，或因包衣造成片剂崩解迟缓。
二、实验指导（续）包薄膜衣的特点：包衣材料用量少,片增重小，易操作，自动化程度高，可控性强，生产周期短。
但具有易燃易爆，污染环境等缺点。
近年来开发的水分散体包衣材料具有较好的应用前景。
包衣的方法有滚转包衣法、流化床包衣法及压制包衣法等。
薄膜包衣常用的方法有滚转包衣法、高效包衣机法，糖衣锅法属滚转包衣法。
二、实验指导（续）用糖衣锅包薄膜衣的大致工艺过程如下：1.锅内增加3-5块挡板；2.素片温度控制在40-60C；3.锅转动后将膜衣液喷入片床内，直至达到要求厚度即可出锅干燥。
二、实验指导（续）包薄膜衣应注意几个重要环节：1.热风交换率要好；2.喷液输出量要调节好；3喷枪的雾化效果要好；4.素片翻滚速度可调。
雾化液滴对素片的附着力要大于素片与锅壁、素片与素片之间的附着力，才能在素片的表面形成完整的膜衣层。
影响包衣的主要因素有：热风交换率；雾化压力及喷枪距片床的距离；输液速度等。
三、实验内容1.膜衣塑性比较A B4%HPM+80%ETOH 4%HPM+80%ETOH+0.5%蓖麻油三、实验内容包薄膜衣【处方】彩色包衣粉5g80%乙醇加至100g包衣液配制方法：取80%乙醇95g，在搅拌状态下撒入彩色包衣粉，以不结块为宜，且应一次性慢慢撒入，然后继续搅拌45min，必要时可过100目筛两次，待液体均匀后即可使用。
片剂制备实验报告实验七阿司匹林片的制备试验七片剂第一部分片剂制备与部分质量检查一实验目的1.通过阿司匹林片剂制备,掌握湿法制粒压片的工艺过程.2.了解单冲与11 冲压片机的基本构造,使用和保养.3.考察压片力及崩解剂等对片剂的硬度或崩解的影响.4.掌握片剂的质量检查方法.二实验原理片剂系指将药物与适宜的辅料通过制剂技术制成的片状制剂.片剂是应用最为广泛的药物剂型之一.片剂的制备方法有制颗粒压片(分为湿法制粒和干法制粒),粉末直接压片和结晶直接压片.其中,湿法制粒压片最为常见,除对湿,热不稳定的药物之外, 多数药物采用湿法制粒压片.其制备要点如下:(1)原料药与辅料应混合均匀.含量小或含有毒剧药物的片剂, 可根据药物的性质用适宜的方法使药物分散均匀.(2)凡具有挥发性或遇热分解的药物, 在制片过程中应避免受热损失.(3)凡具有不适的臭和味,刺激性,易潮解或遇光易变质的药物, 制成片剂后, 糖衣或薄膜衣.对一些遇胃液易破坏或需要在肠内释放的药物, 制成片剂后应包肠溶衣.为减少某些药物的毒副作用, 或为延缓某些药物的作用, 或使某些药物定位释放, 可通过适宜的制剂技术制成控制药物溶出速率的片剂.1.传统湿法制粒压片的生产工艺流程:图7-1 传统湿法制粒压片的生产工艺流程2.制备要点(1)原料粉碎混合整个流程中各工序都直接影响片剂的质量.制备片剂的药物和辅料在使用前必须经过干燥,粉碎和过筛等处理,方可投料生产.为了保证药物和辅料的混合均匀性以及适宜的溶出速度,药物的结晶须粉碎成细粉,一般要求粉末细度在100目以上.(2)制软材向已混匀的粉料中加入适量的粘合剂或润湿剂,用手工或混合机混合均匀制软材,软材的干湿程度应适宜,除用微机自动控制外,也可凭经验掌握,即以握之成团,轻压即散为度.(3)制颗粒软材可通过适宜的筛网制成均匀的颗粒.过筛制得的颗粒一般要求较完整,如果颗粒中含细粉过多,说明粘合剂用量过少,若呈线条状,则说明粘合剂用量过太多.这两种情况制成的颗粒烘干后,往往出现太松或太硬的现象,都不符合压片对颗粒的要求.(4)烘干制好的湿颗粒应尽快干燥,干燥的温度由物料的性质而定,一般为50～60℃,对湿热稳定者,干燥温度可适当提高.(5)整粒湿颗粒干燥后,需过筛整粒以便将粘结成块的颗粒散开,同时加入润滑剂和需外加法加入的崩解剂并与颗粒混匀.整粒用筛的孔径与制粒时所用筛孔相同或略大.(6)颗粒质量检查颗粒质量检查包括颗粒含水量检查与颗粒中主药含量测定两部分.(7)计算片重片重计算主要有以下两种方法:a压片前必须对干颗粒及粉末的混合物进行含量测定,然后根据颗粒所含主药的量计算片重.b按颗粒重量计算片重, 照此公式计算片重,投料时应计入原料的损耗.干颗粒重+ 压片前加入的辅料量片重=应压片数(8)压片根据片重选择筛目与冲膜直径,其之间的常用关系可参考表1.根据药物密度不同,可进行适当调整.表7-1 根据片重可选的筛目与冲膜的尺寸筛目数片重冲膜直径(mg) 湿粒干粒(mm)50 18 16-20 5-5.5100 16 14-20 6-6.5150 16 14-20 7-8200 14 12-16 8-8.5300 12 10-16 9-10.5500 10 10-12 123.片剂质量检查制成的片剂需按照中国药典规定的片剂质量标准进行检查.检查的项目,除片剂的外观应完整,光洁,色泽均匀,硬度适当,含量准确外,必须检查重量差异和崩解时限.对有些片剂产品药典还规定检查溶出度和含量均匀度,并规定凡检查溶出度的片剂,不再检查崩解时限,凡检查含量均匀度的片剂,不再检查重量差异.另外,在片剂的制备过程中,所施加的压片力不同,所用的润滑剂,崩解剂等的种类不同,都会对片剂的硬度或崩解时限产生影响.(1)外观片剂外观应完整光洁,色泽均匀.(2)片重差异片重差异直接影响片剂的剂量准确性.片剂重量差异的限度规定如下:平均重量0.30以下重量差异限度为±7.5%,0.30g或0.30g以上的为±5%.(3)硬度片剂应有足够的强度,以免在包装,运输等过程中破碎或被磨损,以保证剂量准确.片剂的硬度与其贮运后外形的完整性有关, 生产厂家一般均将硬度片剂的内控指标之一.另外,一般还同时进行片剂脆碎度检查.(4)崩解度片剂服用后,必须破碎成小颗粒,形成较大的比表面积,以利于药物的溶出.崩解是溶出的前提条件.(5)溶出度药物从崩解后的颗粒中溶出后才能吸收而发挥治疗作用.对于一些难溶性药物的片剂,溶出是吸收的限速过程.因此片剂的溶出度是体外和生产中重要的质量指标.三仪器与试剂1.实验仪器乳钵( 中号), 烧杯(400mi ) , 普通天平,电子天平,电炉, 搪瓷盘(31 ×41cm), 尼龙筛(80目,14 目与16 目), 烘箱, 单冲压片机, 冲头(12mm 和9mm),水分测定仪,片剂四用仪, 溶出仪等.2.实验试剂乙酰水杨酸( 粒状结晶), 非那西丁, 咖啡因, 淀粉, 滑石粉, 硬脂酸镁,乙醇, 蒸馏水等.四实验内容1. 阿司匹林片的制备处方(100 片用量)乙酰水杨酸30.0g淀粉7.0g酒石酸0.2g滑石粉q.s淀粉浆(15% ) q.s100片(2)制法:乙酰水杨酸粉碎过筛:乙酰水杨酸适量置研钵中用力研磨成细粉,过80目筛得乙酰水杨酸细粉.15% 淀粉浆的制备:称取酒石酸0.2g 溶于少量蒸馏水中与15% 淀粉浆混匀.取乙酰水杨酸细粉与3g淀粉混匀, 加适量淀粉浆制成软材, 过16 目筛制粒, 颗粒于40～60 ℃干燥后, 再经14 目筛整粒, 将此颗粒与剩余的4g干淀粉和滑石粉(5%)混匀后压片( 用12mm 孤面冲头) .(3)用途: 解热镇痛药2.复方乙酰水杨酸片( 复方阿司匹林片) 的制备(1)处方每片用量(g) 300 片用量(g )乙酰水杨酸( 粒状结晶) 0.2268 68.04非那西丁( 细粉) 0.1620 48.6咖啡因( 细粉) 0.0350 10.5淀粉0.066 19.8淀粉浆(17% ) 0.088 约26.4滑石粉0.04 12.0(2)制法将非那西丁,咖啡因与7.8g 淀粉混匀, 加淀粉浆制成均匀的软材,通过l4～16 目筛制粒, 湿粒70 ℃干燥, 测定含水量, 干粒过14 自筛整粒.将此颗粒与乙酰水杨酸结晶混合,加剩余的12g 干淀粉和滑石粉后, 充分混匀, 压片( 用12mm 平面冲头) .(3)用途解热镇痛药.用于发热,头痛,神经痛,牙痛等.3.干颗粒含水量测定本实验用红外线水分快速测定仪测定复方乙酰水杨酸片的干颗粒含水量.颗粒含水量对片剂成形及质量均有很大影响,通常所含水分应在1-3%.4.压片按颗粒重量计算片重干颗粒重+ 压片前加入的辅料量片重=应压片数单冲压片机的安装与调试单冲压片机是实验室常用的小型压片机械, 构造简单, 使用方便, 其安装与调试过程如下:首先装好下冲头, 旋紧下冲固定螺丝.旋动片重调节器, 使下冲在较低的部位.再将模圈装入模板, 旋紧模圈固定螺丝, 然后仔细地将模板固定在机座上( 冲头的周边锋利部位容易因碰撞而损坏, 故在整个装拆过程中都应小心) .调节出片调节器, 使下冲头上升到恰与模圈相齐平.再装上冲并旋紧上冲固定螺丝, 转动压力调节器, 使上冲处在压力低的部位, 缓慢地用手摇转压片机的转轮使上冲逐渐下降, 观察其是否正好在冲挠的中心位置.如不在中心位置, 应上升上冲头(不得将上冲强制地冲入模孔,更不应使上下冲相撞),稍微松动一点模板固定螺丝,移动模板位置直至上冲头恰好阿在模圈模孔的中心位置.旋紧固定螺丝,装好饲料靴和加料斗,加入颗粒.用手旋转轮,如感到不易旋转时,不得用力硬转,应小心倒转少许,然后旋转压力调节器使适当上升减小压力.称其平均片重,调节片重调节器,使压出的片剂有一定的硬度.在上述一切操作均较顺利后,开动电机进行试压,检查片重和崩解时间,达到要求后方可正式压片.图7-2小型单冲压片机图7-3 压片机主要组成小型单冲压片机是一种台式电动连续冲压机(无电时也可手摇压片),能将各种颗粒状,晶体状或者流动性好的粉状原料压制成圆片状,圆柱状,球状,凸面,凹面和其他各种几何形状的产品(如方形,三角,椭圆,囊形等),还可压制带有文字,商标,图案的产品,本机只装一付冲模,物料的充填深度,压制厚度均可调节,也即是产品的重量,厚度及硬度均可调节,只要更换不同的模具就可压制不同的产品. 主要技术参数(YP-1.5型):最大压制压力1.5吨,最大压制直径14毫米,最大充填深度12毫米,最大生产能力6000片/小时,电机功率250瓦(1400转/分),220伏(380伏)/50赫兹,外形尺寸580×450×625毫米,重量:70公斤.压片机主要组成如下①加料器——加料斗,饲粉器;②压缩部件——一副上,下冲和模圈;③调节器——压力调节器,片重调节器,推片调节器.压力调节器连在上冲杆上,用以调节上冲下降的深度,下降越深,上,下冲间的距离越近,压力越大,反之则小;片重调节器连在下冲杆上,用以调节下冲下降的深度,从而调节模孔的容积而控制片重;推片调节器连在下冲,用以调节下冲推片时抬起的高度,使恰与模圈的上缘相平,由饲粉器推开.单冲压片机的压片过程:上冲抬起,饲粉器移动到模孔之上;下冲下降到适宜深度,饲粉器在模上摆动,颗粒填满模孔;饲粉器由模孔上移开,使模孔中的颗粒与模孔的上缘相平;上冲下降并将颗粒压缩成片,此时下冲不移动;上冲抬起,下冲随之抬起到与模孔上缘相平,将药片由模孔中推出;饲粉器再次移到模孔之上,将膜孔中的片剂推开,同时进行第二次饲粉,如此反复近行.压片机有一定转向,不得反向运转,否则将会损坏机件.单冲压片机压制的硬度不高,切忌为提高硬度而盲目增加压力,在过高压力下,压力调节器中心活动螺旋杆很容易弯曲损坏.压片机的保养压片完毕,用毛刷刷去药粉,用废纱头揩拭机件,使压片机干燥清洁,最后加好润滑油.下次使用前仍应用手缓缓转动转轮,仔细观察压片机是否有故障,当一切正常后,方可开启使用.若需拆卸时,拆下的次序与安装的次序恰好相反.(4)压片圆形片剂直径5-12mm的糖衣片,素片,薄膜包衣片,斜边平片普通冲模.圆形片剂直径小于5或大于12mm的素片,薄膜包衣片,斜边平片特殊冲模.任意圆形片剂直径的单双面刻文字,图形,商标冲模.非圆形的几何形状片剂冲模(如椭圆形,囊形,菱形,心形,三角形,月牙形,动物形状,水果形状等).图7-4片剂冲模图7-5异形片剂冲模图7-5 各种形状片剂6.片剂质量检查本实验检查重量差异,硬度,脆碎度,崩解时限和溶出度.(1)重量差异检查法取药片20片,精密称定总重量,求得平均片重后,再分别精密称定各片的重量.每片重量与平均片重相比较(凡无含量测定的片剂,每片重量应与标示片重比较)超出重量差异限度(见表7-2)的药片不得多于2片,并不得有1片超出限度1倍.结果列于表1. 表7-2 重量差异限度平均片重重量差异限度0.30g以下0.30g或0.30g以上±7.5%±5%(2)硬度检查法: 片剂应有适宜的硬度,以免在包装,运输过程中破碎或磨损,因此片剂硬度是反映片剂生产工艺水平,控制片剂质量的一项重要指标.正确反映和测试片剂硬度,对于片剂的生产和科研,保证临床用药的准确性等方面均具有不容忽视的实际指导意义.硬度检查采用破碎强度法,采用片剂智能硬度仪进行测定.方法如下:将药片径向固定在两横杆之间,其中的活动柱杆借助弹簧沿水平方向对片剂径向加压,当片剂破碎时,活动柱杆的弹簧停止加压,仪器刻度盘所指示的压力即为片的硬度.测定3～6片,取平均值.结果列于表2.图7-6 YD-20智能硬度仪YD-20智能硬度仪是用于测量片剂硬度的一种药检仪器,测量范围: 硬度10～200N;分辨率0.1N;精度±1.5%;直径2.0～25.0mm;分辨率0.01mm;精度±0.06mm;度量单位: 硬度N; Kgf(Kilopond,1Kgf=9.81N);Sc(Strocobb1Kgf=1.43Sc);测量方式: 手动单片/自动连续(测量片数最大为100片)(3)脆碎度检查法:取药片,按中国药典2000年版二部附录X G项下检查法,置片剂四用测定仪脆碎度检查槽内检查,记录检查结果.结果列于表3.检查方法及规定如下:片重为0.65g或以下者取若干片,使其总重量约为6.5g;片重大于0.65g者取10片.用吹风机吹去脱落的粉末,精密称重,置圆筒中,转动100次.取出,同法除去粉末,精密称重,减失重量不得过1%,且不得检出断裂,龟裂及粉碎的片.(4)崩解时限检查法:应用片剂崩解测定仪进行测定.测定装置崩解仪的主要结构为一能升降的金属支架和下端镶有金属筛网的吊篮,并附有的塑料挡板.吊篮内置 6 支玻璃管, 玻璃管长77.5mm, 内径21.5mm, 壁厚2.0mm筛孔内径 2.0mn, 挡板直径为20.7mm, 厚9.5mm, 相对密度 1.18～1.20 . 采用吊篮法,方法如下:取药片6片,分别置于吊篮的玻璃管中,每管各加一片,开动仪器使吊篮浸入37±1.0℃的水中,按一定的频率(30-32次/min)和幅度(55±2mm)往复运动.从片剂置于玻璃管开始计时,至片剂破碎并全部固体粒子都通过玻璃管底部的筛网(Φ2mm)为止,该时间即为该片剂的崩解时间,应符合规定崩解时限(一般压制片为15min).结果列于表4.另有规定外, 取药片 6 片, 分置吊篮的 6 支玻璃管中, 启动升降机件, 各片均应l5分钟内全部溶化或崩解成碎粒, 并通过筛网.如残存有小颗粒不能全部通过筛网时, 应另取 6 片复试, 并在每管加入药片后随即加入挡板各一块, 依法检查,应符合规定.糖衣片,浸膏片或薄膜衣片的崩解时限, 按上述方法检查, 应在 1 小时内全部溶散崩解并通过筛网.如有l 片不能全部通过筛网, 应另取 6 片复试, 均应符合规篇二：安乃近片剂的制备实验报告(西南大学药学院)安乃近片剂的制备与质量检查李昀松樊洁(西南大学药学院，重庆400715)摘要：目的研究安乃近片剂的制备工艺，并对制得的安乃近片剂进行质量检查。
实验四片剂的制备及影响片剂质量因素的考察一、实验目的1．通过片剂制备，掌握湿法制粒压片的工艺过程。
2．掌握单冲压片机的使用方法及片剂质量的检查方法。
3．考察压片力及崩解剂等对片剂的硬度或崩解的影响。
二、实验指导片剂是应用最为广泛的药物剂型之一。
片剂的制备方法有制颗粒压片（分为湿法制粒和干法制粒），粉末直接压片和结晶直接压片。
其中，湿法制粒压片最为常见，现将传统湿法制粒压片的生产工艺过程介绍如下：整个流程中各工序都直接影响片剂的质量。
制备片剂的药物和辅料在使用前必须经过干燥，粉碎和过筛等处理，方可投料生产。
为了保证药物和辅料的混合均匀性以及适宜的溶出速度，药物的结晶须粉碎成细粉，一般要求粉末细度在100目以上。
向已混匀的粉料中加入适量的粘合剂或润湿剂，用手工或混合机混合均匀制软材，软材的干湿程度应适宜，除用微机自动控制外，也可凭经验掌握，即以“握之成团，轻压即散”为度。
软材可通过适宜的筛网制成均匀的颗粒。
过筛制得的颗粒一般要求较完整，如果颗粒中含细粉过多，说明粘合剂用量过少，若呈线条状，则说明粘合剂用量过太多。
这两种情况制成的颗粒烘干后，往往出现太松或太硬的现象，都不符合压片对颗粒的要求。
制好的湿颗粒应尽快干燥，干燥的温度由物料的性质而定，一般为50～60℃，对湿热稳定者，干燥温度可适当提高。
湿颗粒干燥后，需过筛整粒以便将粘结成块的颗粒散开，同时加入润滑剂和需外加法加入的崩解剂并与颗粒混匀。
整粒用筛的孔径与制粒时所用筛孔相同或略小。
压片前必须对干颗粒及粉末的混合物进行含量测定，然后根据颗粒所含主药的量计算片重。
()测得值干颗粒中主药百分含量标示量每片应含主药量片重=根据片重选择筛目与冲膜直径，其之间的常用关系可参考表1。
根据药物密度不同，可进行适当调整。
表1 根据片重可选的筛目与冲膜的尺寸筛目数片重 冲膜直径 （mg ） 湿粒 干粒 （mm ） 50 18 16-20 5-5.5 100 16 14-20 6-6.5 150 16 14-20 7-8 200 14 12-16 8-8.5 300 12 10-16 9-10.5500 10 10-12 12制成的片剂需按照中国药典规定的片剂质量标准进行检查。
检查的项目,除片剂的外观应完整、光洁、色泽均匀、硬度适当、含量准确外,必须检查重量差异和崩解时限。
对有些片剂产品药典还规定检查溶出度和含量均匀度,并规定凡检查溶出度的片剂,不再检查崩解时限,凡检查含量均匀度的片剂,不再检查重量差异。
另外,在片剂的制备过程中,所施加的压片力不同,所用的润滑剂、崩解剂等的种类不同,都会对片剂的硬度或崩解时限产生影响。
三 实验内容与操作(一)压片力对乙酰水杨酸片片剂硬度和崩解性能的影响1.处方:乙酰水杨酸 20g淀粉 2g枸椽酸适量10%淀粉浆适量滑石粉 1g2 操作:①10%淀粉浆的制备:将0.2g枸椽酸(或酒石酸)溶于约20ml蒸馏水中,再加入淀粉约2g分散均匀,加热糊化,制成10%淀粉浆。
②制颗粒:取处方量乙酰水杨酸与淀粉混合均匀,加适量10%淀粉浆制软材, 过16目筛制粒,将湿颗粒于40-60℃干燥，16目筛整粒并与滑石粉混匀(5%)。
③在不同压力下压片：将上述乙酰水杨酸颗粒分别在高、低两个不同压力下压片，测定各压力下片剂的硬度和崩解时限，结果记录入表3。
3 操作注意①乙酰水杨酸在润湿状态下遇铁器易变为淡红色。
因此，宜尽量避免铁器，如过筛时宜用尼龙筛网，并迅速干燥。
在干燥时温度不宜过高，以避免药物加速水解。
②在实验室中配制淀粉浆：可用直火加热，也可以水浴加热。
若用直火时，需不停搅拌，防止焦化而使片面产生黑点。
③加浆的温度，以温浆为宜，温度太高不利药物稳定，太低不宜分散均匀。
(二)崩解剂、表面活性剂对对乙酰氨基酚片剂崩解性能的影响1．处方对乙酰氨基酚 20g15%淀粉浆适量崩解剂适量硬脂酸镁适量2．操作①聚山梨酯淀粉的制备：称取0.5g聚山梨酯-80，溶于15ml乙醇中，加15g淀粉，搅拌均匀，于70℃干燥，过100目筛，备用。
②15%淀粉浆的制备：称取淀粉6g于40ml蒸馏水中均匀分散，加热糊化，即可。
③对乙酰氨基酚颗粒的制备：取对乙酰氨基酚细粉20g，加入15%淀粉浆适量，制成软材，过16目筛制粒，湿粒在60℃干燥，干颗粒过16目筛整粒。
④加入不同的崩解剂或表面活性剂：将③中的对乙酰氨基酚干颗粒平均分为三份，颗粒称重，第一份中加入6%干淀粉，第二份中加入6%羧甲基淀粉钠，第三份中加入6%聚山梨酯淀粉，再分别加入1%硬脂酸镁，混匀，三份颗粒在相同压力下压片，测定三种片剂的崩解时间。
3．操作注意干淀粉应在105℃干燥约2小时，使含水量在8～10%之间。
（三）疏水性润滑剂对碳酸氢钠片剂崩解的影响1．处方碳酸氢钠 20g淀粉 2g硬脂酸镁适量2．操作①10%淀粉浆的制备：称取淀粉2g，加入到20ml蒸馏水中均匀分散，加热糊化，即可。
②碳酸氢钠颗粒的制备：称取碳酸氢钠细粉20g与淀粉2g，混匀，加10%淀粉浆适量，制软材，过16目筛制粒。
湿颗粒在50℃干燥，干颗粒过16目筛整粒。
③加入不同比例疏水性润滑剂：将②中碳酸氢钠干颗粒平均分为两份，称重，其中一份中加入0.6%硬脂酸镁，另一份加入3%硬脂酸镁，混匀，在相同压力下压片，测定两种片剂的崩解时间。
(四)维生素C片剂的制备1．处方维生素C 50.0g淀粉20.0g糊精30.0g酒石酸 1.0g50%乙醇适量硬脂酸镁 1.0g2．操作称取维生素C粉或极细结晶，淀粉，糊精混合均匀。
另将酒石酸溶解于适宜量的50%乙醇中，并一次性加入于混合粉末中，加入时分散面要大，混合要均匀，制软材，通过18~20目尼龙筛制成湿粒，60℃以下干燥，当干燥接近要求时可升至70℃以下，以加速干燥，干粒水分应控制在1.5%以下。
用制粒时相同目筛整粒，筛出干粒中的细粉，与过筛的硬脂酸镁混匀，然后再与干颗粒混匀，压片。
3．操作注意（1）维生素C在润湿状态较易分解变色，尤其与金属（如铜、铁）接触时，更易于变色。
因此，为避免在润湿状态下分解变色，应尽量缩短制粒时间，并宜在60℃以下干燥。
（2）处方中酒石酸用以防止维生素C遇金属离子变色，因它对金属离子有络合作用。
也可改用2%枸椽酸，同样同样具有稳定作用。
由于酒石酸的量小，为混合均匀，宜先溶入适量润湿剂50%乙醇中。
(五)复方甘草片的制备1．处方甘草浸膏（粉末）12.5g氯化铵6g糊精适量50%乙醇适量滑石粉适量2．操作取甘草浸膏(粉末),加氯化铵及糊精适量，充分混合，加50%乙醇作湿润剂，迅速制成软材，立即通过摇摆式颗粒机16目筛二次，湿粒用70℃以下温度干燥，干粒先通过18目筛整粒，加滑石粉作润滑剂混匀，压片，即得。
3．操作注意（1）甘草浸膏为块状甘草浸膏，取用时先放在冰库中冷却，剥去包皮纸，打碎成小块（含水量约15%），如在冬季不必先行冷却。
将小块置衬有牛皮纸的烘盘中，纸上撒布少量淀粉，以免粘连。
然后在80℃左右干燥约24小时，使含水量降至约1%左右。
取出松脆的甘草浸膏，经万能磨粉机粉碎，过60目筛，得甘草浸膏干粉，即可供配料用。
操作应在低温车间或相对湿度70%以下进行。
如所用甘草浸膏为软膏状制品（含甘草酸在20%以上），可先在水浴上加热溶化，加淀粉适量拌和，使成50%甘草膏粉，再依上法制粒后压片。
（2）本品中含有油质，压片时易产生裂片或松片等现象，故干粒中细粉不宜过多，以不超过30%为宜，干粒中所含水份以保持在5%为宜。
油类成分加入后，应密闭放置3～4小时，使油类渗入干粒中，以免压片时，药片表面产生油斑。
（3）本品用稀醇作润湿剂，在制软材或制粒操作时均须迅速，以免醇挥发后，使软材变硬或结块，影响制粒。
湿粒亦应迅速干燥以免湿粒粘连或结块。
(六) 质量检查与评定本实验检查硬度、脆碎度、崩解时限和重量差异。
将各项检查结果列于表4。
1．硬度检查法：采用破碎强度法，采用片剂四用测定仪进行测定。
方法如下：将药片径向固定在两横杆之间，其中的活动柱杆借助弹簧沿水平方向对片剂径向加压，当片剂破碎时，活动柱杆的弹簧停止加压，仪器刻度盘所指示的压力即为片的硬度。
测定3～6片，取平均值。
结果列于表3。
2．脆碎度检查法：取药片，按中国药典2000年版二部附录X G项下检查法，置片剂四用测定仪脆碎度检查槽内检查，记录检查结果。
检查方法及规定如下：片重为0.65g或以下者取若干片，使其总重量约为6.5g；片重大于0.65g者取10片。
用吹风机吹去脱落的粉末，精密称重，置圆筒中，转动100次。
取出，同法除去粉末，精密称重，减失重量不得过1%，且不得检出断裂、龟裂及粉碎的片。
3．崩解时间检查法：应用片剂四用测定仪进行测定。
采用吊篮法，方法如下：取药片6片，分别置于吊篮的玻璃管中，每管各加一片，开动仪器使吊篮浸入37±1.0℃的水中，按一定的频率（30-32次/min）和幅度（55±2mm）往复运动。
从片剂置于玻璃管开始计时，至片剂破碎并全部固体粒子都通过玻璃管底部的筛网（Φ2mm）为止，该时间即为该片剂的崩解时间，应符合规定崩解时限（一般压制片为15min）。
如有1片不符合要求，应另取6片复试，均应符合规定。
结果列于表2。
4．重量差异检查法取药片20片，精密称定总重量，求得平均片重后，再分别精密称定各片的重量。
每片重量与平均片重相比较（凡无含量测定的片剂，每片重量应与标示片重比较）超出重量差异限度（见表2）的药片不得多于2片，并不得有1片超出限度1倍。
四、实验结果与讨论1.将上述实验结果列于表表3 压片力对片剂硬度和崩解性能的影响编号压力硬度(kg) 崩解时间(min) 1 2 3 4 5 6平均 1 2 3 4 5 6平均1 2 高低结论表4 崩解剂、表面活性剂对片剂崩解性能的影响编号硬度（kg）崩解时间（min）1 2 3 4 5 6 平均 1 2 3 4 5 6 平均3 6%淀粉浆4 6%羧甲基淀粉钠5 6%聚山梨酯淀粉6 维生素C片7 复方甘草片1.分析并讨论实验结果，总结出影响片剂崩解的因素及原理。
2.根据实验结果，总结出主药性质与辅料选择的关系。
五、思考题1.制备乙酰水杨酸片时，如何避免乙酰水杨酸分解？应选择何种润滑剂?2.片剂的崩解时限合格，是否还需测定其溶出度?3.制备中药浸膏片时与制备化学药片有什么不同？（王东凯庄殿友）2004－2005学年度上学期高中学生学科素质训练高三语文同步测试（3）—标点练习1．下列句子中，标点符合使用正确的一项是（）A．教师认真地教，学生认真地学；教师爱护学生，学生尊敬老师，师生关系非常融洽。
B．叶老说：“教是为了达到不教”。
C．朴实的语言展现出他舍弃一切，献身革命的精神。
D．像叶老师说的“教是为了达到不教”。
