ABB变频器恒压供水调试说明1.先检查接线有没有问题把现场压力传感器的线路更改传感器24V---------供电电源24V传感器0V----------AI模块通道+供电电源0V----------AI模块通道-2.通过跳线，在变频器上把AI1调成0-20mA信号因为现场压力传感器的信号是0-20mA，将EM235的拨码开关调成0-20mA。

3.设置变频器控制为:DI14.设置变频器控制方式为端子控制REM5.设置变频器频率上下限6.设置EM235模块DIP开关7.手动模式启动1#变频器输入频率，测试变频器设置参数是否正确；如果正确安装配置，设置2#3#变频器，然后进行测试。

8．开始调试程序，切换手动控制状态，测试无水检测，急停等功能。

9.然后切换到自动控制状态，测试自动增减泵，PID调节等。

10.plc测试程序完成后，连上触摸屏测试11.测试完触摸屏后，将PLC程序中计时时间设置为若干分钟，看弹出的“请输入密码窗口”是否会挡住操作栏.调试中遇到的问题变频器型号ABB:ACS510一、变频器带电机:功率的变频器可带（相对于变频器）小功率电机，不能小功率变频器带大功率电机如：今天遇到的问题电机铭牌:380V11KW20.6A50HZ变频器铭牌:380V7.5KW17A变频器控制电机，显示的频率即为电机频率，如到达50Hz，电机的电流为20A，而变频器与电机是串在回路中，所以变频器电流也是20A，但是变频器额定电流为17A，所以会把变频器烧掉。

二、调试时变频器可以正常启动，但是PLC输入0-20mA信号无法控制变频器的频率，检测到EM232端子上有电流和电压输出，变频器参数也设置正确。

原因：EM232模块的端子M0I0,到变频器端子AI1、AGND线接反了。

正常应该为I0---AI1,M0----AGND.三、变频器有两个模拟量接受端子:AI1、AI2如图所示的拨码开关为：AI1端子接受的信号为电压，AI2端子接受的信号为电流（可根据自己的要求来设置）四、变频器接线1.拨码开关，接受外部控制的模拟量信号类型，左：电压，右：电流；分AI1与AI2两路2.模拟量信号接线端：AI13.启动信号端子接线4.运行信号，反馈给PLC5.故障信号，反馈给PLC五、设置参数按MENU/ENTER键选择到PAr，在按下MENU/ENTER键然后会显示：01-99的参数组（如图“99“），选择要设置的参数组然后按下MENU/ENTER键显示“99XX“即为手册中的“Group99“，快速按2下MENU/ENTER键，根据手册设置参数六、手动测试时，两台变频器都切换到工频时，压力还远远不够（目标压力5.0KG,实际只有3.0）解决方法：1）压力传感器后面的阀门关掉（压力自动会增加）。

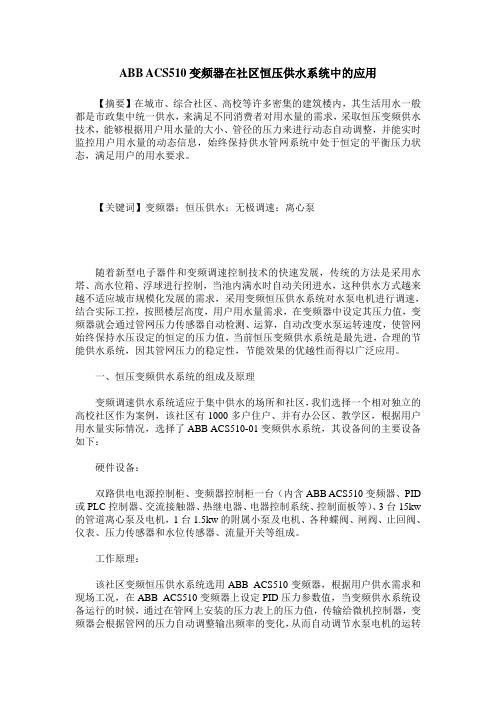

ABB ACS510变频器在社区恒压供水系统中的应用【摘要】在城市、综合社区、高校等许多密集的建筑楼内，其生活用水一般都是市政集中统一供水，来满足不同消费者对用水量的需求，采取恒压变频供水技术，能够根据用户用水量的大小、管径的压力来进行动态自动调整，并能实时监控用户用水量的动态信息，始终保持供水管网系统中处于恒定的平衡压力状态，满足用户的用水要求。

【关键词】变频器；恒压供水；无极调速；离心泵随着新型电子器件和变频调速控制技术的快速发展，传统的方法是采用水塔、高水位箱、浮球进行控制，当池内满水时自动关闭进水，这种供水方式越来越不适应城市规模化发展的需求，采用变频恒压供水系统对水泵电机进行调速，结合实际工控，按照楼层高度，用户用水量需求，在变频器中设定其压力值，变频器就会通过管网压力传感器自动检测、运算，自动改变水泵运转速度，使管网始终保持水压设定的恒定的压力值，当前恒压变频供水系统是最先进，合理的节能供水系统，因其管网压力的稳定性，节能效果的优越性而得以广泛应用。

一、恒压变频供水系统的组成及原理变频调速供水系统适应于集中供水的场所和社区，我们选择一个相对独立的高校社区作为案例，该社区有1000多户住户、并有办公区、教学区，根据用户用水量实际情况，选择了ABB ACS510-01变频供水系统，其设备间的主要设备如下：硬件设备：双路供电电源控制柜、变频器控制柜一台（内含ABB ACS510变频器、PID 或PLC控制器、交流接触器、热继电器、电器控制系统、控制面板等）、3台15kw 的管道离心泵及电机，1台1.5kw的附属小泵及电机、各种蝶阀、闸阀、止回阀、仪表、压力传感器和水位传感器、流量开关等组成。

工作原理：该社区变频恒压供水系统选用ABB ACS510变频器，根据用户供水需求和现场工况，在ABB ACS510变频器上设定PID压力参数值，当变频供水系统设备运行的时候，通过在管网上安装的压力表上的压力值，传输给微机控制器，变频器会根据管网的压力自动调整输出频率的变化，从而自动调节水泵电机的运转速度，实现管网水压的闭环调节(PID)，使供水系统自动调节恒稳于设定的压力值。

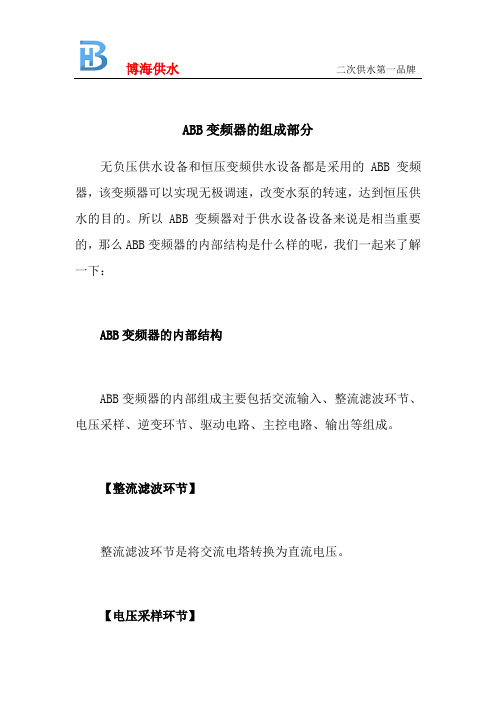

ABB变频器的组成部分
无负压供水设备和恒压变频供水设备都是采用的ABB变频器，该变频器可以实现无极调速，改变水泵的转速，达到恒压供水的目的。

所以ABB变频器对于供水设备设备来说是相当重要的，那么ABB变频器的内部结构是什么样的呢，我们一起来了解一下：
ABB变频器的内部结构
ABB变频器的内部组成主要包括交流输入、整流滤波环节、电压采样、逆变环节、驱动电路、主控电路、输出等组成。

【整流滤波环节】
整流滤波环节是将交流电塔转换为直流电压。

【电压采样环节】
电压采样环节是将直流电压变化值输送给主控电路。

【逆变环节】
逆变环节是将直流电压转换为交变电压，并输出给三相电动机。

【驱动电路】
驱动电路是将主控电路发现胡的控制指令转换为逆变管所需的矩形波型号，并将信号有序的送到对应的逆变管。

【显示与操作键盘】
显示与操作键盘可完成对变频器工作状态显示和有关频率设定以及相关参数的设定，并通过专用输送线与主控电路进行相关数据的互相传送。

【主控电路】
主控电路是变频器的中心，它是接收有关信息，并作出相应的运算处理，最后产生指令信号控制相对应的其他环节。

供水设备第一品牌，博海主营产品：无负压变频供水设备、恒压变频供水设备、箱式无负压变频供水设备、管道静音式变频供水设备。

本文章由四川博海供水设备有限公司提供，四川博海专业供水十五年，打造二次供水第一品牌。

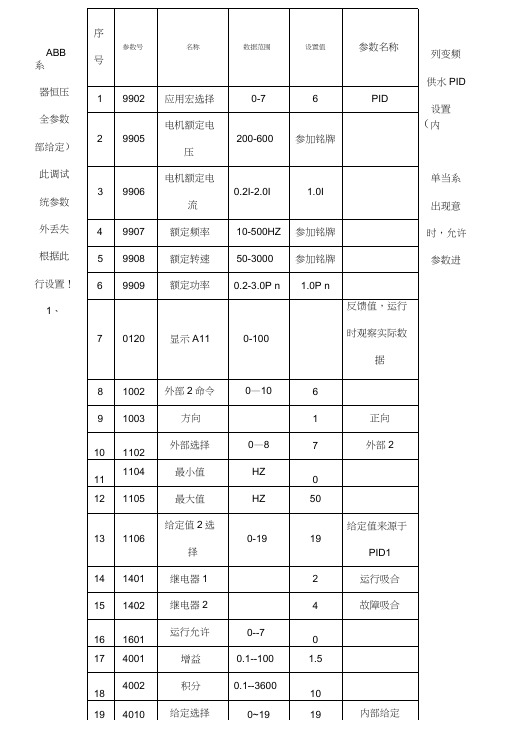

ABB 系
器恒压
全参数
部给定）
此调试
统参数
外丢失
根据此
行设置！
1、
LOC/RE M当变频器初次上电时，状态处于REM远程控制模式，由控制端子块来控制。

要进
入LOC本地模式需按下此键进行操作。

2、内部给定时实现PID宏方式，实际反馈值选择AI1。

启动信号（DI6接通为PID启动）。

3：表格内；参数99 开头为启动参数，根据电机参数进行设置。

参数10 开头为输入指令，选择外部命令及转向。

参数11 开头为给定选择指令，选择信号给定及给定参数。

参数14 开头为继电器输出参数，选择继电器输出类型。

参数16 开头为系统控制参数，为系统参数核定。

参数40开头为过程PID 控制。

4：参数4011 为内部给定设定值（0%-100%），例如; 远传压力表为10 公斤，现场需恒压4 公斤。

那么需设定为40%，根据现场实际反馈情况调整此数值。

造成参数调整原因，一般为现场电压干扰等原因，
特殊参数表
（关于睡眠问题举例；如果现场恒压4kg,4011 设定为40%，睡眠频4023 为现场不用水后，闭阀的最低频率+1，；唤醒偏差4025 设定为5%，则系统睡眠后，反馈压力低于 3.5kg（4026 延迟达到后即可启动），唤醒偏差4025 设定为20%（最大值为20%）则系统睡眠后，反馈压力低于2kg（4026 延迟达到后即可启动）。

4011 设定值为40%，偏差值20%，唤醒值=40%-20%=20%=2kg
4011 设定值为40%，偏差值5%，唤醒值=40%-5%=35%=3.5kg。

ABB ACS510的SPFC功能在多泵恒压供水系统中的实现ABB ACS510变频器SPFC功能，又称循环软启动功能，内置在ACS510变频器中。

该功能不同于PFC功能之处在于，SPFC功能每次启动新电机的时候，都是用变频器来启动的，而变频器刚刚拖动过的电机，将投切到工频上。

三泵控制主回路电路图1拖3控制的主回路电路图如图1所示。

变频器在SPFC 功能下运行时，3 泵恒压供水系统的主回路硬件配置有变频器，接触器，熔断开关等，根据需要选配OREL-01（ACS510 继电器扩展选件）。

SPFC宏的主要控制特点为：1）当电机1 频率到达上限设定频率时，如果压力没有达到给定要求，电机脱离传动单元，经过一段时间延迟后，直接接入电网运行；2）电机2 连接到传动单元，2 号电机速度根据PID 的给定值和实际值的运算结果逐步增加，直到满足泵的实际工况；3）电机3使用同样的步骤进行启动；4）停止电机的过程如同标准PFC控制（停止辅助电机，并继续调节正在控制的电机速度）；5）设置电机的启动顺序可以分为平均运行时间和继电器顺序（参考参数8127）。

系统的工作逻辑三泵控制原理图如图2所示，变频器工作逻辑时序图如图3 所示。

如果最终用户在使用过程中，没有特殊的要求，基本上按照图（2）就可以实现三泵的SPFC功能。

从图2、图3中，可以看到的有变频器ACS510 的继电器与DI 口，三位开关S1，S2，S3，以及继电器线包与常开常闭触点等元件。

结合变频器主回路图，控制回路图，逻辑时序图，系统的工作逻辑如下所述。

1）DI 信号闭合，传动单元启动，RO1（继电器1）闭合，接触器K1 也吸合。

此时调制被禁止。

2）传动单元经历一段PFC 启动延时（参数8122）。

此时调制仍被禁止，因为传动单元需要等待所有接触器稳定。

3）允许调制，M1变频起动，调制从零速启动。

4）如果实际压力小于给定压力，就准备将M2投入。

于是，当输出频率fout 超过启动频率1 Hz时，辅机启动延时（参数8115）。

ABB变频器ACS510系列恒压供气接线
图及参数设置
接线图
下面是ABB变频器ACS510系列恒压供气的接线图：
该接线图展示了变频器与气体供气系统之间的正确连接方式。

请注意，接线应按照ABB变频器ACS510系列恒压供气的技术手册指导进行。

参数设置
为了正确配置ABB变频器ACS510系列恒压供气，以下是需要设置的关键参数：
1. 输入电压：根据现场的电源电压情况，设置变频器的输入电压。

2. 电机额定功率：根据气体供气系统所使用的电机的额定功率，设置变频器的电机额定功率。

3. 恒压供气参数：根据恒压供气的要求，设置变频器的相关参数，如目标压力、迟滞、PID参数等等。

请注意，在进行参数设置时，确保参考了ABB变频器ACS510系列恒压供气的技术手册，并仔细按照手册中的说明进行操作。

注意事项
在进行变频器ACS510系列恒压供气接线和参数设置时，请注
意以下事项：
- 接线需由具备相关电气知识和技能的人员进行，确保安全可靠。

- 确保正确设置变频器的输入电压，以避免损坏设备或人身安
全风险。

- 在进行参数设置时，仔细阅读技术手册中的说明，并根据实际需求进行调整。

- 如果遇到问题或需要进一步的技术支持，请联系___的技术服务团队。

以上是ABB变频器ACS510系列恒压供气接线图及参数设置的相关信息。

如需更详细的操作步骤和说明，请参阅ABB变频器ACS510系列恒压供气的技术手册。

ABB变频器ACS510的SPFC功能在多泵恒压供水系统中的实现一、前言北京ABB电气传动系统有限公司，作为全球传动行业的龙头企业，它的产品广泛地用于各行各业之中。

ACS510 作为其中的一款产品广泛地用于工业领域，还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，铁和隧道通风机等等。

ACS510产品系列功率范围从0.75 KW至132 KW。

不仅性能稳定，质量可靠，而且功能强大，它的SPFC(循环软启动控制)功能很方便实现恒压供水系统，无需要使用额外的PLC。

二、ABB ACS510变频器特点简介1.完美匹配风机水泵：●增强的PFC应用：最多可控制7 (1+6) 各水泵：能切换更多的泵。

●SPFC：循环软启功能：可依次调节每个泵，最多可拖动6台水泵，无须使用额外的PLC。

●多点U/F曲线：可自由定义5段U/F曲线；可灵活广泛的应用。

●超越模式：应用于隧道风机的火灾模式；应用于紧急情况下。

●PID调节器：两个独立的内置PID控制器，PID1和PID2。

2.更经济：●直觉特性：噪音最优化，当传动温度降低时增加开关频率；可控的冷却风机，仅在需要时启动；可随机分布开关频率，从而降低噪音，极大改善了电机噪音，降低了传动噪音并提高功效。

●连接性：简单安装，可并排安装，容易连接电缆，通过多种I/O连接和即插式可选件方便地连接到现场总线系统上；减少安装时间，节约安装空间，可靠的电缆连接。

3.更环保●EMC:适用于第一及第二环境的RFI滤波器为标配；不需要额外的外部滤波器。

●电抗器：变感电抗器：根据不同的负载匹配电感量，因此抑制和减少谐波，降低总谐波。

三SPFC功能概述SPFC 功能，又称循环软启动功能，内置在ACS510变频器中。

该功能不同于PFC功能之处在于，SPFC功能每次启动新电机的时候，都是用变频器来启动的，而变频器刚刚拖动过的电机，将投切到工频上。

下面将以1台ACS510变频器拖动3台水泵为例介绍SPFC功能在恒压供水系统中的实现。

ABB 通用机械变频器- -ACS510 系列变频器ACS510系列用于风机泵类,如电厂的空冷岛机组，恒压供水等（替代ACS400系列）. ACS510系列变频器ACS510是ABB又一款杰出的低压交流传动产品，它可以简单地购买，安装，配置和使用，可节省相当多的时间。

ACS510传动应用于广泛的工业领域，适用各种类型负载。

ACS510还针对风机水泵应用作了特别的优化，典型的应用包括恒压供水，冷却风机，地铁和隧道通风等。

其主要特点：1、完美匹配风机和水泵：增强的PFC应用, 最多可控制7台泵；SPFC循环软启功能可依次调节每个泵；超越模式应用于隧道风机的火灾模式；两个独立的内置PID调节器PID1和PID2, PID1可设置两套参数，通过PID2可控制一个独立的外部阀门。

2、更经济：噪音最优化，当传动温度降低时增加开关频率，负载降低时自动降低电机磁通，简单安装，容易连接电缆，多种I/O和即插式可选件方便地连接到现场总线上。

3、更环保：EMC适用于第一及第二环境的RFI滤波器作为标配，变感量电抗器可根据不同负载匹配电感量，抑制和减少谐波。

在机械的连续生产过程中，每个单元所耗费的时间都是至关重要的。

从安装、参数设定以及调试等各步骤，该款传动是最快捷的。

基本型产品不仅有友好的用户界面，而且仍能提供高智能性。

改传动具有更多功能，以适应更广的需求。

应用领域：广泛的应用领域，适用各种类型的负载；针对风机水泵应用特别优化。

典型应用于恒压供水、冷却风机、地铁和隧道通风机等等简要说明：具有体积小，重量轻，安装和使用方便等特点。

其中无散热器型，结构更加轻巧，OEM商可自由设计散热方式。

适用于0. 12—2. 2KW的普通鼠笼电机的速度控详细介绍:具有体积小，重量轻，安装和使用方便等特点。

其中无散热器型，结构更加轻巧，OEM商可自由设计散热方式。

适用于0. 12—2. 2KW的普通鼠笼电机的速度控部件传动ACS 100技术特点电源电压：单相、三相，200〜240V±10%频率：50〜60Hz基本功率因素：0.98 （大约）电机电压：三相，0〜Umax;Umax （弱磁点设定值）频率：0〜300Hz*）连续负载能力（恒转矩，环境温度不超过40°C）Comp-AC额定电流12环境温度最大40°C时的过载能力：恒转矩：1.5*12,每10分钟允许过载1分钟恒转矩：1.25*12,每10分钟允许过载2分钟短时工作制，间歇性或周期性负载时的过载能力，可根据要求提供相应数据。

ABB变频器说明书一、产品概述ABB变频器是一种能够控制交流电动机转速和转矩的电力电子设备，它可以实现对电动机的软启动、节能运行、过载保护、故障诊断等功能。

ABB变频器广泛应用于工业、建筑、农业、交通等领域，适用于各种类型和规格的电动机。

ABB变频器的主要组成部分有：控制板：负责接收和处理来自外部信号和参数设定的指令，控制变频器的运行状态和模式，显示变频器的工作参数和故障信息，提供通讯接口和扩展功能。

主回路：负责将输入的交流电转换为直流电，再将直流电逆变为可调节频率和幅值的交流电，输出给电动机。

主回路包括整流桥、滤波电容、逆变桥、输出滤波器等元件。

风扇：负责对变频器内部的电子元件进行散热，保证变频器正常工作。

外壳：负责对变频器内部的电子元件进行防护，防止灰尘、水滴、异物等进入，同时提供安装和接线的便利。

二、产品型号ACS580：通用型传动，适用于各种标准应用，如风机、水泵、压缩机等。

ACS580具有简单易用、节能高效、智能互联等特点，支持多种控制模式和通讯协议，可实现无缝集成。

ACS580的功率范围为0.75 kW至500 kW。

ACS510：通用型传动，专为风机、水泵应用优化设计，具有恒压供水、冷却风机、地铁和隧道通风机等典型应用方案。

ACS510具有节能高效、可靠稳定、易于维护等特点，支持多种控制模式和通讯协议。

ACS510的功率范围为1.1 kW至160 kW。

ACS880：工业型传动，适用于各种复杂和苛刻的工业应用，如起重机、挤出机、纺织机等。

ACS880具有强大灵活、精确可控、安全可靠等特点，支持多种控制模式和通讯协议，可实现定制化解决方案。

A CS880的功率范围为0.55 kW至5600 kW。

ACS355：微型传动，适用于各种轻工业和商业应用，如输送机、打包机、门禁系统等。

ACS355具有紧凑轻巧、易于安装、快速调试等特点，支持多种控制模式和通讯协议，可实现即插即用。

ACS355的功率范围为0.37 kW至22 kW。
