ABB_ACS510的SPFC功能在多泵恒压供水系统中的实现

ACS510变频器恒压供水参数设定ACS510变频器恒压供水是一种常见的用途广泛的变频控制技术，用于实现水泵或风机等设备的恒压供水。

这种技术通过调节设备的转速，以达到在各种负载条件下恒定的输出压力。

本文将详细介绍ACS510变频器恒压供水的参数设置和调整方法。

首先，ACS510变频器恒压供水需要在参数设置中选择合适的控制模式。

常见的控制模式有恒压控制和恒流控制。

在恒压控制模式下，变频器根据设定的输出压力信号来控制水泵的转速。

而在恒流控制模式下，变频器根据设定的输出流量信号来控制水泵的转速。

根据具体的需求，选择合适的控制模式。

其次，需要设置输出压力或流量的设定值。

这个设定值取决于实际的需求，可以根据不同的需求进行调整。

一般来说，在恒压供水系统中，设定值应设置为所需的恒定压力。

在变频器的参数设置中，可以设置设定值的最小和最大范围，以确保设定值在合理的范围内。

然后，需要设置变频器的PID参数。

PID控制器是一种经典的控制算法，可以根据实际的反馈信号和设定值来调节输出信号，以实现系统的稳定性和精度。

在ACS510变频器中，有三个重要的PID参数需要设置，即比例增益、积分时间和微分时间。

这些参数可以根据系统的动态特性和控制要求进行调整。

此外，ACS510变频器还有一些其他的参数需要设置，如变频器的额定功率、额定电压和额定电流等。

这些参数与实际的设备参数相对应，可以在设备的标牌上找到相关的信息。

在设置这些参数时，需要确保其与实际的设备参数相匹配，以保证系统的安全和稳定运行。

最后，为了确保恒压供水系统的正常运行，还需要进行系统的调试和测试。

在调试过程中，可以通过观察输出压力或流量的变化来判断系统的稳定性和控制精度。

如果出现过大的压力波动或流量变化，可以通过调整PID参数或其他相关参数来进行优化。

总之，ACS510变频器恒压供水的参数设定是实现恒压供水的关键步骤。

通过选择合适的控制模式、设定输出值、调整PID参数和进行系统的调试和测试，可以实现稳定、可靠的恒压供水控制，提高系统的效率和节能性。

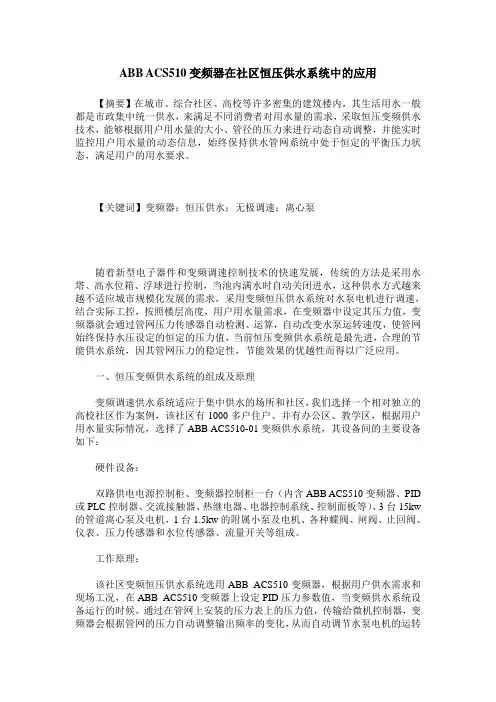

ABB ACS510变频器在社区恒压供水系统中的应用【摘要】在城市、综合社区、高校等许多密集的建筑楼内，其生活用水一般都是市政集中统一供水，来满足不同消费者对用水量的需求，采取恒压变频供水技术，能够根据用户用水量的大小、管径的压力来进行动态自动调整，并能实时监控用户用水量的动态信息，始终保持供水管网系统中处于恒定的平衡压力状态，满足用户的用水要求。

【关键词】变频器；恒压供水；无极调速；离心泵随着新型电子器件和变频调速控制技术的快速发展，传统的方法是采用水塔、高水位箱、浮球进行控制，当池内满水时自动关闭进水，这种供水方式越来越不适应城市规模化发展的需求，采用变频恒压供水系统对水泵电机进行调速，结合实际工控，按照楼层高度，用户用水量需求，在变频器中设定其压力值，变频器就会通过管网压力传感器自动检测、运算，自动改变水泵运转速度，使管网始终保持水压设定的恒定的压力值，当前恒压变频供水系统是最先进，合理的节能供水系统，因其管网压力的稳定性，节能效果的优越性而得以广泛应用。

一、恒压变频供水系统的组成及原理变频调速供水系统适应于集中供水的场所和社区，我们选择一个相对独立的高校社区作为案例，该社区有1000多户住户、并有办公区、教学区，根据用户用水量实际情况，选择了ABB ACS510-01变频供水系统，其设备间的主要设备如下：硬件设备：双路供电电源控制柜、变频器控制柜一台（内含ABB ACS510变频器、PID 或PLC控制器、交流接触器、热继电器、电器控制系统、控制面板等）、3台15kw 的管道离心泵及电机，1台1.5kw的附属小泵及电机、各种蝶阀、闸阀、止回阀、仪表、压力传感器和水位传感器、流量开关等组成。

工作原理：该社区变频恒压供水系统选用ABB ACS510变频器，根据用户供水需求和现场工况，在ABB ACS510变频器上设定PID压力参数值，当变频供水系统设备运行的时候，通过在管网上安装的压力表上的压力值，传输给微机控制器，变频器会根据管网的压力自动调整输出频率的变化，从而自动调节水泵电机的运转速度，实现管网水压的闭环调节(PID)，使供水系统自动调节恒稳于设定的压力值。

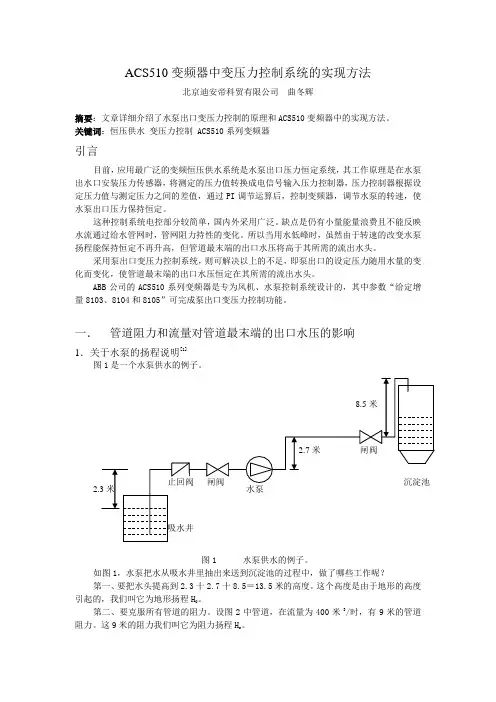

ACS510变频器中变压力控制系统的实现方法北京迪安帝科贸有限公司曲冬辉摘要：文章详细介绍了水泵出口变压力控制的原理和ACS510变频器中的实现方法。

关键词：恒压供水变压力控制 ACS510系列变频器引言目前，应用最广泛的变频恒压供水系统是水泵出口压力恒定系统，其工作原理是在水泵出水口安装压力传感器，将测定的压力值转换成电信号输入压力控制器，压力控制器根据设定压力值与测定压力之间的差值，通过PI调节运算后，控制变频器，调节水泵的转速，使水泵出口压力保持恒定。

这种控制系统电控部分较简单，国内外采用广泛。

缺点是仍有小量能量浪费且不能反映水流通过给水管网时，管网阻力持性的变化。

所以当用水低峰时，虽然由于转速的改变水泵扬程能保持恒定不再升高，但管道最末端的出口水压将高于其所需的流出水头。

采用泵出口变压力控制系统，则可解决以上的不足，即泵出口的设定压力随用水量的变化而变化，使管道最末端的出口水压恒定在其所需的流出水头。

ABB公司的ACS510系列变频器是专为风机、水泵控制系统设计的，其中参数“给定增量8103、8104和8105”可完成泵出口变压力控制功能。

一．管道阻力和流量对管道最末端的出口水压的影响1．关于水泵的扬程说明[1]图1是一个水泵供水的例子。

图1 水泵供水的例子。

如图1，水泵把水从吸水井里抽出来送到沉淀池的过程中，做了哪些工作呢？第一、要把水头提高到2.3十2.7十8.5＝13.5米的高度。

这个高度是由于地形的高度引起的，我们叫它为地形扬程H0。

第二、要克服所有管道的阻力。

设图2中管道，在流量为400米3/时，有9米的管道阻力。

这9米的阻力我们叫它为阻力扬程H r。

第三、当水流进沉淀池之前，为了让水流出来，需要有一定的压力，要额外加上2~5米水头。

我们叫它为出口扬程H d 。

因此水泵需要提供的总扬程是：水泵的总扬程H ＝地形扬程H 0十阻力扬程H r 十出口扬程H d如果。

我们把管道出口处的出口扬程取为2米，代入上式则 水泵的总扬程＝13.5十9十2＝24.5米即水泵必须把水从吸水井的水面上抬高24.5米．则每小时才能流出400吨水。

李进国（北京ABB 电气传动系统有限公司，北京100015）摘要 ABB 变频器ACS510利用SPFC功能，实现的一台变频器拖动多台电机的恒压供水系统，无须使用额外的PLC，并且每台电机都由变频器软启动。

关键字 ACS510；SPFC；恒压供水AbstractKeywords0 引言北京ABB 电气传动系统有限公司，作为全球传动行业的龙头企业，其产品广泛地用于各行各业之中。

ACS510 作为其中的一款产品，广泛地用于工业领域，还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，铁路和隧道通风机等。

ACS510 系列产品功率范围从0.75~132 kW。

不仅性能稳定，质量可靠，而且功能强大，它的SPFC（循环软启动控制）功能很方便实现恒压供水系统，无须使用额外的PLC。

1 ABB ACS510变频器特点简介1）完美匹配风机水泵：（1）增强的PFC 应用最多可控制7（1+6）台水泵，能切换更多的泵；（2）SPFC 循环软启功能可依次调节每个泵，最多可拖动6台水泵，无须使用额外的PLC；（3）多点U/f 曲线自由定义5 段U/f 曲线，可灵活广泛的应用；（4）超越模式应用于隧道风机的火灾模式等紧急情况下；（5）PID调节器有两个独立的内置PID控制器，PID1 和PID2。

2）更经济：（1）直觉特性噪音最优化，当传动温度降低时增加开关频率；可控的冷却风机，仅在需要时启动；可随机分布开关频率，从而降低噪音，极大改善了电机噪音，降低了传动噪音并提高功效；（2）连接性简单安装，可并排安装，容易连接电缆，通过多种I/O 连接和即插式可选件方便地连接到现场总线系统上；减少安装时间，节约安装空间，可靠的电缆连接。

3）更环保：（1）EMC 适用于第一及第二环境的RFI 滤波器为标配，不需要额外的外部滤波器；（2）电抗器变感电抗器，根据不同的负载匹配电感量，因此能抑制和减少谐波，降低总谐波。

2 SPFC功能概述SPFC 功能，又称循环软启动功能，内置在ACS510 变频器中。

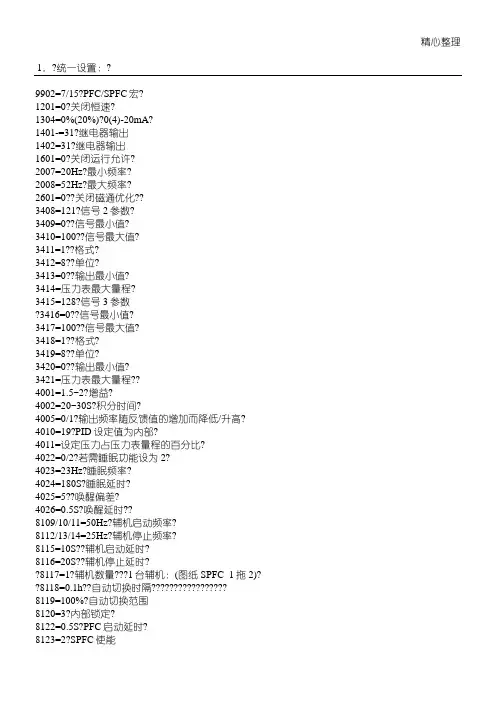

精心整理1．?统一设置：?9902=7/15?PFC/SPFC宏?1201=0?关闭恒速?1304=0%(20%)?0(4)-20mA?1401-=31?继电器输出1402=31?继电器输出1601=0?关闭运行允许?2007=20Hz?最小频率?2008=52Hz?最大频率?2601=0??关闭磁通优化??3408=121?信号2参数?3409=0??信号最小值?3410=100??信号最大值?3411=1??格式?3412=8??单位?3413=0??输出最小值?3414=压力表最大量程?3415=128?信号3参数?3416=0??信号最小值?3417=100??信号最大值?3418=1??格式?3419=8??单位?3420=0??输出最小值?3421=压力表最大量程??4001=1.5~2?增益?4002=20~30S?积分时间?4005=0/1?输出频率随反馈值的增加而降低/升高?4010=19?PID设定值为内部?4011=设定压力占压力表量程的百分比?4022=0/2?若需睡眠功能设为2?4023=23Hz?睡眠频率?4024=180S?睡眠延时?4025=5??唤醒偏差?4026=0.5S?唤醒延时??8109/10/11=50Hz?辅机启动频率?8112/13/14=25Hz?辅机停止频率?8115=10S??辅机启动延时?8116=20S??辅机停止延时??8117=1?辅机数量???1台辅机：(图纸SPFC_1拖2)??8118=0.1h??自动切换时隔?????????????????8119=100%?自动切换范围8120=3?内部锁定?8122=0.5S?PFC启动延时?8123=2?SPFC使能精心整理8127=2?电机数量。

ACS510/550恒压供水一拖三接线及调试一、变频器接线图系统图参见ACS510手册P126、P127二、参数设置及说明此图的给定信号来自变频器内部9902=> 15（SPFC控制宏）9905=>电机额定电压9906=>电机额定电流（选取三电机中最大值）9907=>电机额定频率9908=>电机额定转速9907=>电机额定功率（选取三电机中最大值）1002=>6（DI6）1003=>1（FORW ARD）1102=>7（EXT2）1304=>如压力表是4~20mA，应设为41401、1402、1403=>31（PFC）1601=>2（DI2）4010=>194011=>定义内部给值8117=>2（辅机数量）8718=>自动切换间隔（>0才有效）8120=>38123=>2（循环软启）8127=>3（电机数量）8109（起动频率）、8112（停止频率）、8115（辅机起动延时时间）8115（辅机停止延时时间）=>说明：f最小 <8112<8109<f最大81组其余参数请结合ACS510手册及现场实际设置如需要睡眠功能：4022=>7（内部）4023=>说明：f最小<40234024、4026=>睡眠延时、唤醒延时4025=>唤醒偏差三、循环工作时序：1、ROI（继电器1）吸合，这样接触器K1也吸合，M1变频起动。

2、如果压力不够，准备将M2投入。

于是：●变频器暂时停机，RO1断开，K1断开；●RO2吸合，因此K2吸合，M2投入变频；●RO1吸合，因此K1.1吸合保持，M1投入工频。

3、如果压力还不够，准备将M3投入，于是：●变频器暂时停机，RO2断开，因此K2断开，K1.1保持，M1继续工频运行●RO3吸合，因此K3吸合，M3变频●RO2吸合，因此K2.1吸合并保持，M2投入工频4、如果此时M1、M2工频运行，M3变频，实际压力高于给定压力●RO1断开，这时K1.1掉电，M1停止工频运行5、如果实际压力仍高于给定压力●RO2断开，这时K2.1掉电，M2停止工频运行，只有M3变频运行6、如果此时压力又不够，这时：●RO3断开，K3断开停止变频器运行●RO1闭合，K1吸合，M1变频运行●RO闭合，K3.1吸合并保持，M3工频运行7、注意：在电机起动之前，可以随意将S1、S2和S3开关拨动零位和手动位，这样变频器就找不到该位的电机。

由 变频器代码81P F C 控 制 参 数 组 中 的 8120代码设置
障代码为 F0001。对该问题的分析如下。
内部锁定参数。
(1) 在变频器代码99启动数据参数组中对电机参
(4)
端 子 号 19一2 7 为变频器报警、1 # 水泵运行、2数设置与实际电机铭牌数据不匹配。
# 水泵运行的继电器输出设定，由 变 频 器 代 码 1 4 继电
( 1 ) 根据电机铭牌设置电机的基本参数，在变频器 代 码 99参数组中设定。
(2) 通过数字输人控制，1 3 号端子为控制电机的启 停 ，由变频器代码1 0 输入指令参数组设置。1 4 号端子 为允许运行，由 变 频 器 代 码 1 6 系 统 控 制 参 数 组 指 令 设置。
收 稿 日 期 ：2017-02-19 作 者 简 介 ：王 磊 1987— ），男 ，助 理 丁 程 师 ，主 要 从 事 电 气 设 计 T _作 。
文 献 标 识 码 ：A
文 章 编 号 ：1674-9944(2017)6-0199-02
1 引言
变 频 恒 压 供 水 系 统 能 适 用 生 活 水 、工业用水以及消 防 用 水 等 多 种 场 合 的 供 水 要 求 。利 用 变 频 器 控 制 技 术 使 启 动 电 机 电 流 可 从 零 到 电 机 额 定 电 流 ，减少了启动电 流对电网的冲击，同时减少了启动惯性对设备的大惯量 的转速冲击，应 用 A B B 变 频 器 的 P F C 控制宏可以实现 主 、备电机的定时切换功能，及变频器自动睡眠与唤醒。 延 长 了 设 备 的 使 用 寿 命 。本 文 以 髙 层 生 活 供 水 为 例 ，阐 述了 ACS510 —0 1 变频器在恒压供水中的应用。

ACS510/550恒压供水一拖三接线及调试一、变频器接线图系统图参见ACS510手册P126、P127二、参数设置及说明此图的给定信号来自变频器内部9902=> 15（SPFC控制宏）9905=>电机额定电压9906=>电机额定电流（选取三电机中最大值）9907=>电机额定频率9908=>电机额定转速9907=>电机额定功率（选取三电机中最大值）1002=>6（DI6）1003=>1（FORW ARD）1102=>7（EXT2）1304=>如压力表是4~20mA，应设为41401、1402、1403=>31（PFC）1601=>2（DI2）4010=>194011=>定义内部给值8117=>2（辅机数量）8718=>自动切换间隔（>0才有效）8120=>38123=>2（循环软启）8127=>3（电机数量）8109（起动频率）、8112（停止频率）、8115（辅机起动延时时间）8115（辅机停止延时时间）=>说明：f最小 <8112<8109<f最大81组其余参数请结合ACS510手册及现场实际设置如需要睡眠功能：4022=>7（内部）4023=>说明：f最小<40234024、4026=>睡眠延时、唤醒延时4025=>唤醒偏差三、循环工作时序：1、ROI（继电器1）吸合，这样接触器K1也吸合，M1变频起动。

2、如果压力不够，准备将M2投入。

于是：●变频器暂时停机，RO1断开，K1断开；●RO2吸合，因此K2吸合，M2投入变频；●RO1吸合，因此K1.1吸合保持，M1投入工频。

3、如果压力还不够，准备将M3投入，于是：●变频器暂时停机，RO2断开，因此K2断开，K1.1保持，M1继续工频运行●RO3吸合，因此K3吸合，M3变频●RO2吸合，因此K2.1吸合并保持，M2投入工频4、如果此时M1、M2工频运行，M3变频，实际压力高于给定压力●RO1断开，这时K1.1掉电，M1停止工频运行5、如果实际压力仍高于给定压力●RO2断开，这时K2.1掉电，M2停止工频运行，只有M3变频运行6、如果此时压力又不够，这时：●RO3断开，K3断开停止变频器运行●RO1闭合，K1吸合，M1变频运行●RO闭合，K3.1吸合并保持，M3工频运行7、注意：在电机起动之前，可以随意将S1、S2和S3开关拨动零位和手动位，这样变频器就找不到该位的电机。

ABB变频器ACS510的SPFC功能在多泵恒压供水系统中的实现一、前言北京ABB电气传动系统有限公司，作为全球传动行业的龙头企业，它的产品广泛地用于各行各业之中。

ACS510 作为其中的一款产品广泛地用于工业领域，还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，铁和隧道通风机等等。

ACS510产品系列功率范围从0.75 KW至132 KW。

不仅性能稳定，质量可靠，而且功能强大，它的SPFC(循环软启动控制)功能很方便实现恒压供水系统，无需要使用额外的PLC。

二、ABB ACS510变频器特点简介1.完美匹配风机水泵：●增强的PFC应用：最多可控制7 (1+6) 各水泵：能切换更多的泵。

●SPFC：循环软启功能：可依次调节每个泵，最多可拖动6台水泵，无须使用额外的PLC。

●多点U/F曲线：可自由定义5段U/F曲线；可灵活广泛的应用。

●超越模式：应用于隧道风机的火灾模式；应用于紧急情况下。

●PID调节器：两个独立的内置PID控制器，PID1和PID2。

2.更经济：●直觉特性：噪音最优化，当传动温度降低时增加开关频率；可控的冷却风机，仅在需要时启动；可随机分布开关频率，从而降低噪音，极大改善了电机噪音，降低了传动噪音并提高功效。

●连接性：简单安装，可并排安装，容易连接电缆，通过多种I/O连接和即插式可选件方便地连接到现场总线系统上；减少安装时间，节约安装空间，可靠的电缆连接。

3.更环保●EMC:适用于第一及第二环境的RFI滤波器为标配；不需要额外的外部滤波器。

●电抗器：变感电抗器：根据不同的负载匹配电感量，因此抑制和减少谐波，降低总谐波。

三SPFC功能概述SPFC 功能，又称循环软启动功能，内置在ACS510变频器中。

该功能不同于PFC功能之处在于，SPFC功能每次启动新电机的时候，都是用变频器来启动的，而变频器刚刚拖动过的电机，将投切到工频上。

下面将以1台ACS510变频器拖动3台水泵为例介绍SPFC功能在恒压供水系统中的实现。

ABB 通用机械变频器- -ACS510 系列变频器ACS510系列用于风机泵类,如电厂的空冷岛机组，恒压供水等（替代ACS400系列）. ACS510系列变频器ACS510是ABB又一款杰出的低压交流传动产品，它可以简单地购买，安装，配置和使用，可节省相当多的时间。

ACS510传动应用于广泛的工业领域，适用各种类型负载。

ACS510还针对风机水泵应用作了特别的优化，典型的应用包括恒压供水，冷却风机，地铁和隧道通风等。

其主要特点：1、完美匹配风机和水泵：增强的PFC应用, 最多可控制7台泵；SPFC循环软启功能可依次调节每个泵；超越模式应用于隧道风机的火灾模式；两个独立的内置PID调节器PID1和PID2, PID1可设置两套参数，通过PID2可控制一个独立的外部阀门。

2、更经济：噪音最优化，当传动温度降低时增加开关频率，负载降低时自动降低电机磁通，简单安装，容易连接电缆，多种I/O和即插式可选件方便地连接到现场总线上。

3、更环保：EMC适用于第一及第二环境的RFI滤波器作为标配，变感量电抗器可根据不同负载匹配电感量，抑制和减少谐波。

在机械的连续生产过程中，每个单元所耗费的时间都是至关重要的。

从安装、参数设定以及调试等各步骤，该款传动是最快捷的。

基本型产品不仅有友好的用户界面，而且仍能提供高智能性。

改传动具有更多功能，以适应更广的需求。

应用领域：广泛的应用领域，适用各种类型的负载；针对风机水泵应用特别优化。

典型应用于恒压供水、冷却风机、地铁和隧道通风机等等简要说明：具有体积小，重量轻，安装和使用方便等特点。

其中无散热器型，结构更加轻巧，OEM商可自由设计散热方式。

适用于0. 12—2. 2KW的普通鼠笼电机的速度控详细介绍:具有体积小，重量轻，安装和使用方便等特点。

其中无散热器型，结构更加轻巧，OEM商可自由设计散热方式。

适用于0. 12—2. 2KW的普通鼠笼电机的速度控部件传动ACS 100技术特点电源电压：单相、三相，200〜240V±10%频率：50〜60Hz基本功率因素：0.98 （大约）电机电压：三相，0〜Umax;Umax （弱磁点设定值）频率：0〜300Hz*）连续负载能力（恒转矩，环境温度不超过40°C）Comp-AC额定电流12环境温度最大40°C时的过载能力：恒转矩：1.5*12,每10分钟允许过载1分钟恒转矩：1.25*12,每10分钟允许过载2分钟短时工作制，间歇性或周期性负载时的过载能力，可根据要求提供相应数据。

ABB变频器ACS510的SPFC功能在多泵恒压供水系统中的实现一、前言北京ABB电气传动系统有限公司，作为全球传动行业的龙头企业，它的产品广泛地用于各行各业之中。

ACS510 作为其中的一款产品广泛地用于工业领域，还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，铁和隧道通风机等等。

ACS510产品系列功率范围从0.75 KW至132 KW。

不仅性能稳定，质量可靠，而且功能强大，它的SPFC(循环软启动控制)功能很方便实现恒压供水系统，无需要使用额外的PLC。

二、ABB ACS510变频器特点简介1.完美匹配风机水泵：●增强的PFC应用：最多可控制7 (1+6) 各水泵：能切换更多的泵。

●SPFC：循环软启功能：可依次调节每个泵，最多可拖动6台水泵，无须使用额外的PLC。

●多点U/F曲线：可自由定义5段U/F曲线；可灵活广泛的应用。

●超越模式：应用于隧道风机的火灾模式；应用于紧急情况下。

●PID调节器：两个独立的内置PID控制器，PID1和PID2。

2.更经济：●直觉特性：噪音最优化，当传动温度降低时增加开关频率；可控的冷却风机，仅在需要时启动；可随机分布开关频率，从而降低噪音，极大改善了电机噪音，降低了传动噪音并提高功效。

●连接性：简单安装，可并排安装，容易连接电缆，通过多种I/O连接和即插式可选件方便地连接到现场总线系统上；减少安装时间，节约安装空间，可靠的电缆连接。

3.更环保●EMC:适用于第一及第二环境的RFI滤波器为标配；不需要额外的外部滤波器。

●电抗器：变感电抗器：根据不同的负载匹配电感量，因此抑制和减少谐波，降低总谐波。

三SPFC功能概述SPFC 功能，又称循环软启动功能，内置在ACS510变频器中。

该功能不同于PFC功能之处在于，SPFC功能每次启动新电机的时候，都是用变频器来启动的，而变频器刚刚拖动过的电机，将投切到工频上。

下面将以1台ACS510变频器拖动3台水泵为例介绍SPFC功能在恒压供水系统中的实现。

ACS510变频器SPFC控制宏调试 三台循环泵控制模式1401 继电器输出10=NOTSEL继电器未使用；1=Ready准备；2=RUN运行；4=Fault故障 1401=31 1402 继电器输出2 5=Alarm报警；16=Fault/Alarm动作； 1402=31 1403 继电器输出3 31=PFC（仅在PFC模式有效） 1403=31 8117 辅机数量 0～7 8117=2 8118 自动切换间隔 0.0～336.0h 8118=72 8120 内部锁定 DI4第一个PFC继电器、DI5第二个PFC继电器、DI6第三个PFC继电器 8120=4参数号描述 说明 参数选择 9901语言选择 0=英文 1=中文 2=韩文 9901=1 9902应用宏选择 1=标准宏；5=手动/自动宏；6=PID 宏；7=PFC 宏；15=SPFC 宏 9902=15 9905电机额定电压 根据电机铭牌参数选择 根据电机铭牌参数选择 9906电机额定电流 根据电机铭牌参数选择 根据电机铭牌参数选择 9907电机额定频率 根据电机铭牌参数选择 根据电机铭牌参数选择 9908电机额定转速 根据电机铭牌参数选择 根据电机铭牌参数选择 9909电机额定功率 根据电机铭牌参数选择 根据电机铭牌参数选择 0102输出转速 观测电机的转速；0.0～30000rpm 观测电机的转速；0.0～30000rpm 0103输出频率 观测变频器的输出频率；0.0～500Hz 观测变频器的输出频率；0.0～500Hz 0104输出电流 观测电机的电流；0.0～2.0In 单位：A 观测电机的电流；0.0～2.0In 单位：A 0106输出功率 观测电机的实际功率输出；单位：KW 观测电机的实际功率输出；单位：KW 0107直流母线电压 观测变频器的直流母线电压；0单位：V 观测变频器的直流母线电压；0单位：V 0120AI1 观测AI1的输入；0.0～100% 观测AI1的输入；0.0～100% 0121AI2 观测AI2的输入；0.0～100% 观测AI2的输入；0.0～100% 0124AO1 观测AO1的输出值；0.0～20mA 观测AO1的输出值；0.0～20mA 0125 AO2 观测AO2的输出值；0.0～20mA 观测AO2的输出值；0.0～20mA1001EXT1外部1的命令 1001=0 1002EXT2外部2的命令 0=NOT SEL 没有外部命令源来控制起、停和方向；1=DI1控制起/停，由参数1003定义方向；6=DI6控制起/停，由参数1003定义方向；DI 闭合=起动，DI 断开=停止；8=控制盘控制 1002=1 由DI1来控制起/停 1003 运行方向定义 通过参数1003来指定运行方向;1=正向；2=反向；3=双向 1003=1 默认正向运行1101 控制盘给定选择 在本地模式下选择控制盘给定方式。

1．统一设置：
9902=7/15 PFC/SPFC宏
1201=0 关闭恒速
1304=0%(20%) 0(4)-20mA 1401-=31 继电器输出1402=31 继电器输出
1601=0 关闭运行允许
2007=20Hz 最小频率2008=52Hz 最大频率2601=0 关闭磁通优化3408=121 信号2参数3409=0 信号最小值
3410=100 信号最大值3411=1 格式
3412=8 单位
3413=0 输出最小值
3414=压力表最大量程3415=128 信号3参数
3416=0 信号最小值
3417=100 信号最大值
3418=1 格式
3419=8 单位
3420=0 输出最小值
3421=压力表最大量程
4001=1.5~2 增益
4002=20~30S 积分时间
4005=0/1 输出频率随反馈值的增加而降低/升高4010=19 PID设定值为内部
4011=设定压力占压力表量程的百分比
4022=0/2 若需睡眠功能设为2
4023=23Hz 睡眠频率
4024=180S 睡眠延时
4025=5 唤醒偏差
4026=0.5S 唤醒延时
8109/10/11=50Hz 辅机启动频率
8112/13/14=25Hz 辅机停止频率
8115=10S 辅机启动延时
8116=20S 辅机停止延时
8117=1 辅机数量 1台辅机：(图纸SPFC_1拖2) 8118=0.1h 自动切换时隔
8119=100% 自动切换范围
8120=3 内部锁定
8122=0.5S PFC启动延时8123=2 SPFC使能8127=2 电机数量。

ABB变频器ACS510的SPFC功能在多泵恒压供水系统中的实现（ABB电气传动系统有限公司）[摘要]ABB变频器ACS510利用SPFC功能实现的一台变频器拖动多台电机的恒压供水系统，无需使用额外的PLC，并且每台电机都由变频器软启动。

[关键词] ACS510 SPFC 恒压供水The SPFC function of ABB frequency converter ACS510 can be realized in multi-pump water-supplied system with constant pressure[Abstract] ABB frequency converter ACS510 makes use of SPFC function to realize multi-pump water-supplied system with constant pressure. This system doesn’t need extra PLC, and every motor starts to run by frequency converter ACS510.[key words] ACS510 SPFC water-supplied with constant pressure一、前言北京ABB电气传动系统有限公司，作为全球传动行业的龙头企业，它的产品广泛地用于各行各业之中。

ACS510 作为其中的一款产品广泛地用于工业领域，还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，铁和隧道通风机等等。

ACS510产品系列功率范围从0.75 KW至132 KW。

不仅性能稳定，质量可靠，而且功能强大，它的SPFC(循环软启动控制)功能很方便实现恒压供水系统，无需要使用额外的PLC。

二、ABB ACS510变频器特点简介1.完美匹配风机水泵：●增强的PFC应用：最多可控制7 (1+6) 各水泵：能切换更多的泵。

ABB变频器ACS510的SPFC功能在多泵恒压供水系统中的实现一、前言北京ABB电气传动系统有限公司，作为全球传动行业的龙头企业，它的产品广泛地用于各行各业之中。

ACS510 作为其中的一款产品广泛地用于工业领域，还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，铁和隧道通风机等等。

ACS510产品系列功率范围从0.75 KW至132 KW。

不仅性能稳定，质量可靠，而且功能强大，它的SPFC(循环软启动控制)功能很方便实现恒压供水系统，无需要使用额外的PLC。

二、ABB ACS510变频器特点简介1.完美匹配风机水泵：●增强的PFC应用：最多可控制7 (1+6) 各水泵：能切换更多的泵。

●SPFC：循环软启功能：可依次调节每个泵，最多可拖动6台水泵，无须使用额外的PLC。

●多点U/F曲线：可自由定义5段U/F曲线；可灵活广泛的应用。

●超越模式：应用于隧道风机的火灾模式；应用于紧急情况下。

●PID调节器：两个独立的内置PID控制器，PID1和PID2。

2.更经济：●直觉特性：噪音最优化，当传动温度降低时增加开关频率；可控的冷却风机，仅在需要时启动；可随机分布开关频率，从而降低噪音，极大改善了电机噪音，降低了传动噪音并提高功效。

●连接性：简单安装，可并排安装，容易连接电缆，通过多种I/O连接和即插式可选件方便地连接到现场总线系统上；减少安装时间，节约安装空间，可靠的电缆连接。

3.更环保●EMC:适用于第一及第二环境的RFI滤波器为标配；不需要额外的外部滤波器。

●电抗器：变感电抗器：根据不同的负载匹配电感量，因此抑制和减少谐波，降低总谐波。

三SPFC功能概述SPFC 功能，又称循环软启动功能，内置在ACS510变频器中。

该功能不同于PFC功能之处在于，SPFC功能每次启动新电机的时候，都是用变频器来启动的，而变频器刚刚拖动过的电机，将投切到工频上。

下面将以1台ACS510变频器拖动3台水泵为例介绍SPFC功能在恒压供水系统中的实现。

基于ABB ACS510变频器的多泵控制系统设计孟彦京;李红垒;段明亮【期刊名称】《电气传动》【年(卷),期】2010(040)011【摘要】SPFC宏是ABB ACS510变频器泵和风机控制(PFC)的专用宏,具有自动电机轮换、自动投泵切泵以及投切泵时实现频率补偿、循环软启动等强大功能.但由于辅泵数量的限制,SPFC宏无法适应需要控制5台以上辅机的工况;同时,SPFC 宏将辅泵由变频切换至工频时,易出现过流跳闸问题.基于某小区恒压供水系统改造项目,提出了解决方案,利用ABB ACS510的PID宏及其恒速功能结合PLC-200程序以及软启动器进行多泵控制.改造后的系统解决了原系统过流跳闸的问题,实现了SPFC的诸多功能,取得了良好的控制效果.【总页数】4页(P66-68,72)【作者】孟彦京;李红垒;段明亮【作者单位】陕西科技大学,电气与信息工程学院,陕西,西安,710021;陕西科技大学,电气与信息工程学院,陕西,西安,710021;陕西科技大学,电气与信息工程学院,陕西,西安,710021【正文语种】中文【中图分类】TM502【相关文献】1.ABB ACS510变频器在多泵恒压供水中的应用 [J], 蒋道明;李旺勤;2.基于ABB ACS510变频器的烟气再循环系统的设计 [J], 林伟杰;辛道义;武学谦;崔强3.S7-200与ABB ACS510变频器通过自由口方式的Modbus通信 [J], 战飞4.基于ABB ACS510变频器SPFC宏的六台泵恒压供水电气设计 [J], 曾其勇5.通过DriveWindow Light调试ABB ACS510变频器及3台水泵恒压供水SPFC 应用 [J], 曾其勇因版权原因，仅展示原文概要，查看原文内容请购买。
