AFS-9130型双道原子荧光光度计(最终)

全自动双道原子荧光光度计技术参数一．技术参数及要求：1．适用于样品中砷、汞、硒、锡、铅、铋、锑、碲、锗、镉、锌等十一种元素的痕量分析测量。

2．工作环境：电源：220V，50Hz温度：5～40℃相对湿度：≤80%3．技术参数：（1）检测线(D.L.): As、Se、Pb、Bi、Sb、Te、Sn＜0.01µg/LHg、Cd＜0.001µg/L（2）精密度（RSD）＜1.0％（3）线性范围: 大于三个数量级。

4．仪器要求：（1）具有中国自主知识产权，采用多项专利技术（屏蔽式石英炉原子化器/双泵断续流动装置，130位自动进样系统）（2）双道两元素同时测量，提高仪器分析速度。

（3）光源系统：空芯阴极灯采用新式脉冲调制/恒流驱动供电方式，提高了空芯阴极灯的发射强度和效率，延长了空芯阴极灯的寿命。

（4）空芯阴极灯采用编码技术，仪器自动识别空芯阴极灯。

（5）检测系统：采用R7154（日本生产）光电倍增管，信噪比高，性能稳定。

（6）采用最新设计的高效旋流式反应分离装置，化学反应更加完全，仪器的灵敏度得到显著提高。

（7）先进膜分离式气路装置，绝对避免气路箱腐蚀现象发生（8）采用新型节气型气路设计，可随时控制关闭气源。

关机时自动切断气源，做样时气路自动开启，有效节约氩气消耗量。

（9）仪器电路采用强、弱电分离及最新型高集度模块。

（10）采用密闭式石英原子化器。

（11）仪器采用低温炉原子器，有效克服了记忆现象的发生，提高仪器的稳定性。

（12）具有氩氢火焰实时观察窗，可直接对火焰状态实时进行观察。

5．进样系统要求：（1）进样系统采用130位全自动进样器，采用聚四氟材质试管杯。

（2）采用具有专利技术的双蠕动泵断续流动进样装置，节约样品消耗量，避免样品与空白之间的交叉污染。

6．数据处理系统要求：（1）全新的ver6.0视窗工作软件(2) 可随意脱机/连机切换工作(3) 单/多窗口任意打开(4) 单/多数据库任选(5) 进一步提高测量准确度的管理样校正(6) 仪器可实现单点配置工作曲线，自动稀释高浓度样品。

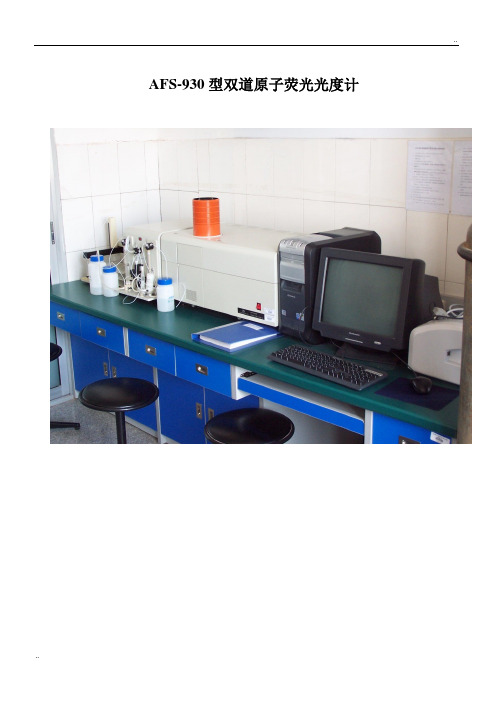

AFS-930型双道原子荧光光度计AFS-930型双道原子荧光光度计操作规程1．用本仪器前，操作人员须接受过相关培训并仔细阅读说明书。

2．开通实验室总电源、稳压电源开关。

3．开通排气扇。

4．打开计算机电源进入Windows操作系统。

5．安装元素灯（严禁带电插拔灯，必须在主机电源关闭的情况下插拔灯）。

6．开仪器主机电源并调节光路（见光路调节办法），取出调光器。

双击AFS- 930双道原子荧光光度计，正常状态下显示“自检测”画面，点击“全部检测”，检测完毕后点击“返回”。

7．点击元素表，这时仪器自动识别灯，按需选择并点击“确定”。

点击“仪器条件”，设置相关条件（主要是负高压和灯电流的设置），然后，点击“测量条件”并设置相关条件，选择测量方法为标准曲线法“Std.Curve”，完成后点击“确定”。

9．点击“标准系列”，对系列的浓度进行设置。

10．点击“样品参数”并输入相关参数，完成后点击“返回”。

11．打开氩气瓶调分压表到0.2—0.3MP。

12．点击“点火”项。

13．以上条件和参数的选择和设置参照说明书和实际要求，然后在“测量条件”中的“测量方法”中选择“Test”，“确定”。

14．单击“测量窗口”进入“测量”画面，并单击“Test”键，输入新建的文件名，使仪器自动空载运行20分钟左右，预热元素灯（仪器不运转元素灯起不到预热作用）。

然后退出“Test”，再选择标准曲线法——“Std.Curve”。

15．检查各管路有无堵塞，泵管有无润滑油，若一切正常压紧泵块，将两个吸液管分别插入载流瓶和还原剂瓶中，排废管插入废液瓶中，点击“测量窗口”进入测量画面，开始测量样品。

16．在做“Blank”时，注意载流和还原剂是否正常进液，原子化器是否有火焰。

17．测量完毕，打印工作曲线及报告。

18．然后直接选择“清洗程序”测量方法，将还原剂管，进样管和补酸的管插入到蒸馏水中，点击“清洗”程序。

如果测的样品浓度很高的情况下，先把样品管放入载流中，点击“Blank”，稳定后再放入清水中。

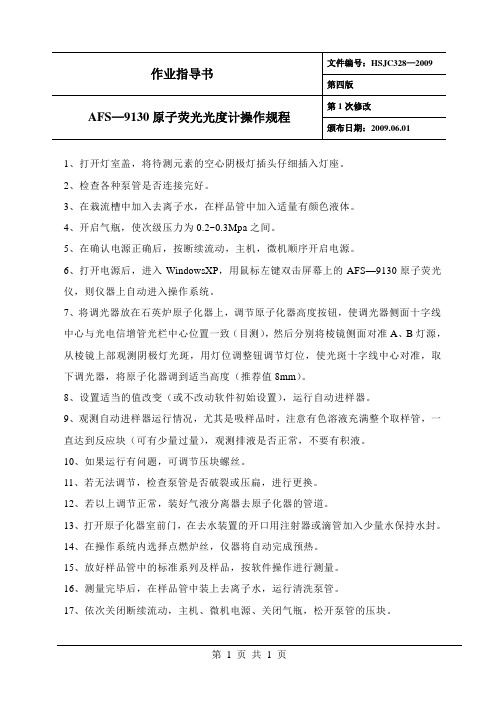

1、打开灯室盖，将待测元素的空心阴极灯插头仔细插入灯座。

2、检查各种泵管是否连接完好。

3、在栽流槽中加入去离子水，在样品管中加入适量有颜色液体。

4、开启气瓶，使次级压力为0.2~0.3Mpa之间。

5、在确认电源正确后，按断续流动，主机，微机顺序开启电源。

6、打开电源后，进入WindowsXP，用鼠标左键双击屏幕上的AFS—9130原子荧光仪，则仪器上自动进入操作系统。

7、将调光器放在石英炉原子化器上，调节原子化器高度按钮，使调光器侧面十字线中心与光电信增管光栏中心位置一致（目测），然后分别将棱镜侧面对准A、B灯源，从棱镜上部观测阴极灯光斑，用灯位调整钮调节灯位，使光斑十字线中心对准，取下调光器，将原子化器调到适当高度（推荐值8mm）。

8、设置适当的值改变（或不改动软件初始设置），运行自动进样器。

9、观测自动进样器运行情况，尤其是吸样品时，注意有色溶液充满整个取样管，一直达到反应块（可有少量过量），观测排液是否正常，不要有积液。

10、如果运行有问题，可调节压块螺丝。

11、若无法调节，检查泵管是否破裂或压扁，进行更换。

12、若以上调节正常，装好气液分离器去原子化器的管道。

13、打开原子化器室前门，在去水装置的开口用注射器或滴管加入少量水保持水封。

14、在操作系统内选择点燃炉丝，仪器将自动完成预热。

15、放好样品管中的标准系列及样品，按软件操作进行测量。

16、测量完毕后，在样品管中装上去离子水，运行清洗泵管。

17、依次关闭断续流动，主机、微机电源、关闭气瓶，松开泵管的压块。

第 1 页共 1 页。

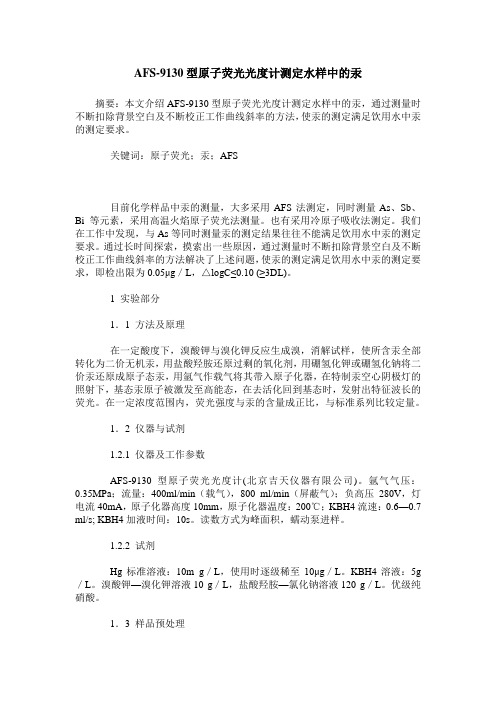

AFS-9130型原子荧光光度计测定水样中的汞摘要：本文介绍AFS-9130型原子荧光光度计测定水样中的汞，通过测量时不断扣除背景空白及不断校正工作曲线斜率的方法，使汞的测定满足饮用水中汞的测定要求。

关键词：原子荧光；汞；AFS目前化学样品中汞的测量，大多采用AFS法测定，同时测量As、Sb、Bi等元素，采用高温火焰原子荧光法测量。

也有采用冷原子吸收法测定。

我们在工作中发现，与As等同时测量汞的测定结果往往不能满足饮用水中汞的测定要求。

通过长时间探索，摸索出一些原因，通过测量时不断扣除背景空白及不断校正工作曲线斜率的方法解决了上述问题，使汞的测定满足饮用水中汞的测定要求，即检出限为0.05μg／L，△logC≤0.10 (≥3DL)。

1 实验部分1．1 方法及原理在一定酸度下，溴酸钾与溴化钾反应生成溴，消解试样，使所含汞全部转化为二价无机汞，用盐酸羟胺还原过剩的氧化剂，用硼氢化钾或硼氢化钠将二价汞还原成原子态汞，用氩气作载气将其带入原子化器，在特制汞空心阴极灯的照射下，基态汞原子被激发至高能态，在去活化回到基态时，发射出特征波长的荧光。

在一定浓度范围内，荧光强度与汞的含量成正比，与标准系列比较定量。

1．2 仪器与试剂1.2.1 仪器及工作参数AFS-9130型原子荧光光度计(北京吉天仪器有限公司)。

氩气气压：0.35MPa；流量：400ml/min（载气），800 ml/min（屏蔽气）；负高压280V，灯电流40mA，原子化器高度10mm，原子化器温度：200℃；KBH4流速：0.6—0.7 ml/s; KBH4加液时间：10s。

读数方式为峰面积，蠕动泵进样。

1.2.2 试剂Hg标准溶液：10m g／L，使用时逐级稀至10μg／L。

KBH4溶液：5g ／L。

溴酸钾—溴化钾溶液10 g／L，盐酸羟胺—氯化钠溶液120 g／L。

优级纯硝酸。

1．3 样品预处理吸取20.0mL水样于50mL比色管中，加0.75mL硝酸，摇匀，加1.0 mL 溴酸钾—溴化钾溶液，摇匀后室温（若室温低于20℃可用水浴加热）下放置10min;滴加盐酸羟胺—氯化钠溶液至黄色褪尽，最后用水定容至25mL，摇匀，澄清后测定。

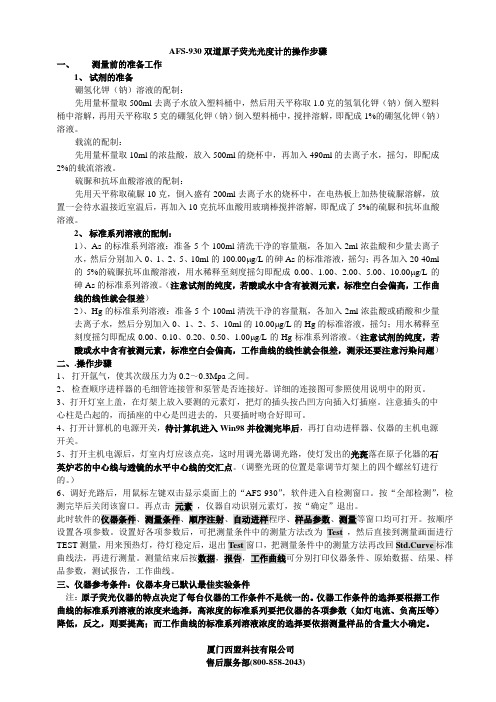

AFS-930双道原子荧光光度计的操作步骤一、测量前的准备工作1、试剂的准备硼氢化钾（钠）溶液的配制：先用量杯量取500ml去离子水放入塑料桶中，然后用天平称取1.0克的氢氧化钾（钠）倒入塑料桶中溶解，再用天平称取5克的硼氢化钾（钠）倒入塑料桶中，搅拌溶解，即配成1%的硼氢化钾（钠）溶液。

载流的配制：先用量杯量取10ml的浓盐酸，放入500ml的烧杯中，再加入490ml的去离子水，摇匀，即配成2%的载流溶液。

硫脲和抗坏血酸溶液的配制：先用天平称取硫脲10克，倒入盛有200ml去离子水的烧杯中，在电热板上加热使硫脲溶解，放置一会待水温接近室温后，再加入10克抗坏血酸用玻璃棒搅拌溶解，即配成了5%的硫脲和抗坏血酸溶液。

2、标准系列溶液的配制：1）、As的标准系列溶液：准备5个100ml清洗干净的容量瓶，各加入2ml浓盐酸和少量去离子水，然后分别加入0、1、2、5、10ml的100.00μg/L的砷As的标准溶液，摇匀；再各加入20-40ml 的5%的硫脲抗坏血酸溶液，用水稀释至刻度摇匀即配成0.00、1.00、2.00、5.00、10.00μg/L的砷As的标准系列溶液。

（注意试剂的纯度，若酸或水中含有被测元素，标准空白会偏高，工作曲线的线性就会很差）2）、Hg的标准系列溶液：准备5个100ml清洗干净的容量瓶，各加入2ml浓盐酸或硝酸和少量去离子水，然后分别加入0、1、2、5、10ml的10.00μg/L的Hg的标准溶液，摇匀；用水稀释至刻度摇匀即配成0.00、0.10、0.20、0.50、1.00μg/L的Hg标准系列溶液。

（注意试剂的纯度，若酸或水中含有被测元素，标准空白会偏高，工作曲线的线性就会很差，测汞还要注意污染问题）二、.操作步骤1、打开氩气，使其次级压力为0.2～0.3Mpa之间。

2、检查顺序进样器的毛细管连接管和泵管是否连接好。

详细的连接图可参照使用说明中的附页。

3、打开灯室上盖，在灯架上放入要测的元素灯，把灯的插头按凸凹方向插入灯插座。

AFS系列双道原子荧光光度计维护手册（内部资料）北京科创海光仪器有限公司本文件归北京科创海光仪器有限公司所有未经允许不得翻制前言北京科创海光仪器有限公司是国内著名的分析仪器制造商，拥有原子吸收和原子荧光两大系列的光谱仪器，公司开发研制的原子荧光光谱仪是国内惟一拥有自主知识产权的分析仪器，深受广大用户信赖，广泛应用在环保、地质、冶金、食品卫生、水质监测、农产品检测以及制药等行业。

本公司自上世纪80年代开发并生产出第一台商品化原子荧光光谱仪以来，一直致力于产品的更新，迄今已生产有十多种型号的原子荧光仪器，国内外有近万家用户在使用本公司生产的仪器，为了更好的为用户提供服务，特意编写了本维修手册，希望能给用户带来方便。

本手册中不包含原理描述，有关这方面的内容请参见产品说明书或直接和科创海光公司联系，另外本手册中的部分内容（常用部件更换或保养部分）也需要用户参考说明中的图例或描述。

本手册适用于AFS-2202E、AFS-230E、AFS-3000 AFS-3100、AFS-9800以及AFS-8800，部分适用于AFS-2202和AFS-230、AFS-2201以及AFS-9800，由于经验和能力有限，本手册中不可能含盖所有的故障现象，也难免存在有一些错误，因此也希望用户能够谅解，另外科创海光公司也希望广大用户对本手册中提出宝贵意见，以便于我们更好地为用户服务。

2特别说明更换元素灯时一定要关闭主机电源，要确保灯头上的各管脚正确顺利的插在灯座上。

一旦错位，有可能造成烧坏主机内的主板，导致通讯失败。

调光时最好先关闭氩气，否则调光器会堵塞载气通路导致水封中的水排出或进入上端的胶管而影响测量，在调试完毕后再打开钢瓶开关。

更换灯时一定要在关机后稍微停留一段时间，防止灯丝过热时灯受到振动而造成阴极材料溅射，影响灯的发光强度和寿命。

每次做完样品时一定要清洗几次，先把泵压块松开，一定要在最后再关闭氩气，防止液体回流到载气管路中而导致气路控制箱腐蚀，严重时载气通道会完全堵塞。

AFS-9700型双道原子荧光光度计联合测定水中的砷和硒应用分析江明俊【摘要】原子荧光光谱法作为一种测定水质中重金属的重要方法,在实践中取得了良好的效果,具有灵敏度高和干扰少等优点,也是测定砷、硒比较好的方法,此外还能够用来测定汞等重金属.【期刊名称】《化工管理》【年(卷),期】2015(000)018【总页数】1页(P80)【关键词】双道原子荧光光度计;测定;砷;硒【作者】江明俊【作者单位】广东省地质局第五地质大队,广东肇庆526020【正文语种】中文AFS—9700型双道原子荧光光度计测定水中砷、硒元素含量取得了比较好的效果，而且其测定方法简单、快速，结果稳定、可靠。

这种测定方法改变了传统的砷、硒测定方法，传统的测定方法相对操作过程复杂，而且需要引入有害试剂，而且测量元素单一，难以满足现实水质测定的需要，AFS—9700型双道原子荧光光度计的出现和使用有效改变了过去水质测定的不足状况，取得了令人满意的效果。

1.实验方法与步骤1.1 实验材料的配置。

实验采用AFS—9700型双道原子荧光光度计，实验用的水均采用超纯水，从国家标准物质研究中心购买砷标准储备液，浓度为100μg/mL；硒标准储备液，浓度为100μg/mL。

分别选择10g硫脲和抗坏血酸用超纯水稀释成为浓度为5%的200mL溶液。

选择1g氢氧化钾用超纯水稀释成为浓度为0.2%的500mL溶液，选择5g硼氢化钾用配置好的浓度为0.2%的氢氧化钾溶液稀释到500mL。

选择10mL的浓盐酸加入到300mL超纯水中，并且用超纯水稀释到500mL。

在本实验中所使用的酸均为优级纯。

分别选取1mL砷、硒储备液放到200mL的容量瓶中，并且用2%的盐酸稀释到刻度，摇匀，配置好的溶液中每毫升分别含有5μg的砷和硒。

继续选择该溶液1mL放置到100mL的容量瓶中，用2%的盐酸稀释到刻度处，混合均匀，那么就得到了标准的砷、硒混合使用液。

1.2 实验步骤。

用AFS—9700型双道原子荧光光度计来测定样品中的砷和硒，仪器条件的选择：砷（As）设定条件总灯电流60mA，负高压290V，最佳空白荧光值200-230。

AFS-920双道原子荧光光度计是一种常用于分析和检测金属元素含量的仪器，下面是关于它的基本原理、应用和常见故障的解释：基本原理：AFS-920双道原子荧光光度计基于原子荧光光谱分析的原理。

其基本工作流程包括样品的进样、原子化、激发和检测。

首先，样品经过预处理后，进入光谱仪的原子化腔室，通过加热或喷射氢气等方式将样品中的金属元素原子化。

原子化后的金属原子通过光源的激发，跃迁至高能级态，并在跃迁过程中发射特定波长的荧光光子。

这些荧光光子经过分光仪的分光装置分散成不同波长的光，并经过光电倍增管等探测器检测和测量。

最终，根据荧光光谱的强度和特征峰的位置，可以确定样品中金属元素的含量。

应用：AFS-920双道原子荧光光度计广泛应用于环境监测、食品安全、制药、金属分析等领域。

它可用于测定水、土壤、废水、食品等样品中金属元素的含量，如铅、汞、砷等有害物质的检测。

常见故障：光源故障：光源寿命有限，可能会出现衰减或故障。

解决方法包括更换光源或进行维修。

光电倍增管故障：光电倍增管是检测荧光信号的关键部件，如果出现故障或老化，会导致信号强度减弱或无法测量。

解决方法是更换光电倍增管。

仪器校准偏差：由于使用时间长或操作不当，仪器可能出现校准偏差，导致测量结果不准确。

解决方法是进行仪器校准和调试。

样品制备问题：样品制备不当、污染或含有干扰物质等，都可能导致测量结果的偏差。

解决方法是优化样品制备过程和条件。

仪器参数设置错误：仪器参数设置不正确可能会影响测量结果的准确性和稳定性。

解决方法是检查和调整仪器参数设置。

在使用AFS-920双道原子荧光光度计时，定期维护、保养和校准仪器，遵循正确的操作步骤，可以减少故障发生并确保准确的分析结果。
