红外无损检测.
- 格式:ppt
- 大小:430.00 KB
- 文档页数:25

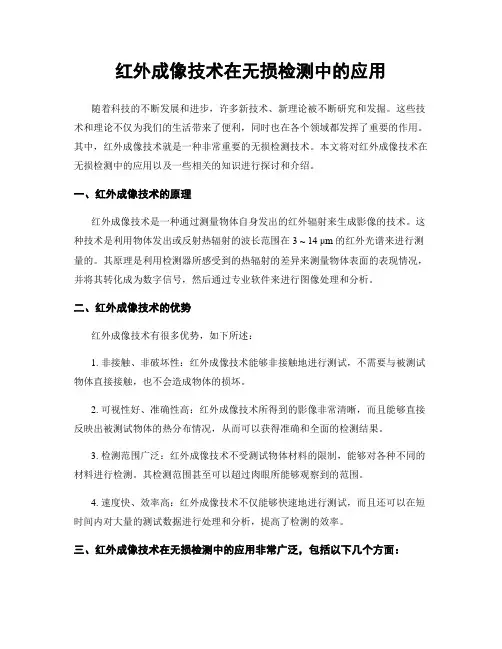

红外成像技术在无损检测中的应用随着科技的不断发展和进步,许多新技术、新理论被不断研究和发掘。
这些技术和理论不仅为我们的生活带来了便利,同时也在各个领域都发挥了重要的作用。
其中,红外成像技术就是一种非常重要的无损检测技术。
本文将对红外成像技术在无损检测中的应用以及一些相关的知识进行探讨和介绍。
一、红外成像技术的原理红外成像技术是一种通过测量物体自身发出的红外辐射来生成影像的技术。
这种技术是利用物体发出或反射热辐射的波长范围在3 ~ 14 μm 的红外光谱来进行测量的。
其原理是利用检测器所感受到的热辐射的差异来测量物体表面的表现情况,并将其转化成为数字信号,然后通过专业软件来进行图像处理和分析。
二、红外成像技术的优势红外成像技术有很多优势,如下所述:1. 非接触、非破坏性:红外成像技术能够非接触地进行测试,不需要与被测试物体直接接触,也不会造成物体的损坏。
2. 可视性好、准确性高:红外成像技术所得到的影像非常清晰,而且能够直接反映出被测试物体的热分布情况,从而可以获得准确和全面的检测结果。
3. 检测范围广泛:红外成像技术不受测试物体材料的限制,能够对各种不同的材料进行检测。
其检测范围甚至可以超过肉眼所能够观察到的范围。
4. 速度快、效率高:红外成像技术不仅能够快速地进行测试,而且还可以在短时间内对大量的测试数据进行处理和分析,提高了检测的效率。
三、红外成像技术在无损检测中的应用非常广泛,包括以下几个方面:1. 建筑领域:红外成像技术可以对建筑物进行检测,如检测建筑物的热效应、未加隔热材料的缺陷等问题,从而有效地提高建筑物的安全性和效率。
2. 电力行业:红外成像技术可以对电力设备进行检测,如检测电力传输线路、变压器、开关、电池组等设备的热效应,发现并及时排除潜在的故障点,从而避免事故的发生。
3. 工业领域:红外成像技术妙用无限,对不同材料的缺陷进行检测,如钢铁、玻璃、纸张、木材等,无不可以使用。
4. 无人机:红外成像技术可以搭载在无人机上进行使用,实时对一些难以观察的区域进行检测,如检测火灾、森林火灾等,可以实现人性化的无人值守,避免人类受到伤害。
使用无损检测技术进行红外热像测试的操作步骤与技巧红外热像测试是一种常用于检测材料和设备表面温度分布的无损检测技术。
它通过测量物体发出的红外辐射,根据辐射强度的分布图像来分析和判断物体的状况和问题。
本文将介绍使用无损检测技术进行红外热像测试的操作步骤与技巧。
一、准备工作在进行红外热像测试之前,需要准备以下设备和材料:1. 红外热像仪:负责拍摄和记录物体发出的红外辐射图像;2. 被测物体:需要测试的目标物体;3. 稳定的电源:为红外热像仪提供稳定的电力;4. 补充热源:在需要设定温度差的情况下,使用辅助加温设备。
二、操作步骤1. 红外热像测试前,确保红外热像仪已经设置为正确的参数。
根据测试需求选择适当的色标、调整测量范围和图像模式等。
根据被测物体的特性,考虑是否需要调整设置参数,以获得最佳的测试效果。
2. 连接红外热像仪的电源,并确保电源的稳定性以避免影响测试结果。
3. 打开红外热像仪的电源开关,并根据仪器的操作指南进行初始化。
在这个过程中,确保仪器的稳定和对焦功能的调整。
4. 对焦是重要的一步,正确的对焦可以保证测试结果的准确性。
通过调整红外热像仪的对焦环,将被测物体的图像清晰地显示出来。
5. 在进行红外热像测试之前,确认被测物体处于稳定状态。
如果需要加热被测物体以产生温度差,可以通过加热器等补充热源进行加热。
确保加热器与被测物体之间的安全距离,以避免对测试结果的干扰。
6. 使用红外热像仪对被测物体进行拍摄。
在拍摄过程中,保持红外热像仪的稳定性和准确性。
避免过快或过慢地移动红外热像仪,以获得清晰、准确的测试图像。
7. 完成红外热像测试后,根据需要保存测试结果。
一般可以将测试结果保存为图像文件或视频文件,方便后续分析和比对。
三、技巧与注意事项1. 在测试之前,了解被测物体的性质和结构对测试结果的影响是很重要的。
不同的物体在发射和吸收红外辐射方面具有不同的特性,对于不同的测试需求,需要采取不同的措施来确保测试结果的准确性。

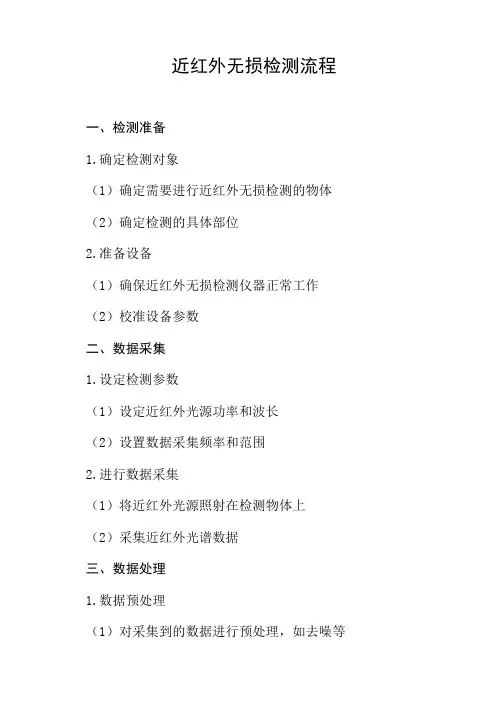

近红外无损检测流程
一、检测准备
1.确定检测对象
(1)确定需要进行近红外无损检测的物体(2)确定检测的具体部位
2.准备设备
(1)确保近红外无损检测仪器正常工作(2)校准设备参数
二、数据采集
1.设定检测参数
(1)设定近红外光源功率和波长
(2)设置数据采集频率和范围
2.进行数据采集
(1)将近红外光源照射在检测物体上
(2)采集近红外光谱数据
三、数据处理
1.数据预处理
(1)对采集到的数据进行预处理,如去噪等
(2)确保数据质量和准确性
2.数据分析
(1)进行光谱数据分析
(2)利用数据处理软件进行谱图分析
四、结果解读
1.比对标准
(1)将检测结果与标准进行比对(2)判断检测物体是否符合要求
2.结果报告
(1)生成检测报告
(2)解读检测结果并提出建议
五、结束工作
1.设备维护
(1)清洁和维护检测设备
(2)存储和保管数据
2.总结反馈
(1)总结本次检测经验
(2)反馈检测结果和改进建议。
红外测试标准红外测试是一种常用的无损检测方法,广泛应用于各个领域,例如工程结构、电力设备、建筑物等。
为了确保红外测试的准确性和可靠性,制定了一系列红外测试标准,用于指导测试的进行以及结果的判定。
本文将介绍几个常用的红外测试标准。
1. ASTM C1060ASTM C1060是一项针对混凝土结构的红外测试标准。
该标准规定了红外测试的步骤和测试参数,以及如何准确地采集和分析红外图像。
根据测试结果,可以评估混凝土结构的健康状况,检测潜在的缺陷和损伤。
2. ASTM E1934ASTM E1934是用于建筑物外墙红外测试的标准。
它提供了详细的测试指导,包括测试时的环境要求、红外相机的选择和设置、测试图像的采集和分析方法等。
该标准可以帮助检测建筑物外墙的热桥、漏水和能量损失等问题,从而提供改进建议和优化能耗的方案。
3. ISO 6781ISO 6781是一项适用于机电设备的红外测试标准。
该标准详细描述了红外测量的方法、测试设备的要求、测试条件的选择以及测试结果的解读。
使用ISO 6781标准进行红外测试可以帮助检测机电设备的故障、过载和能源浪费等问题,提高设备的可靠性和效率。
4. IEEE C37.20.2IEEE C37.20.2是一项适用于电力设备的红外测试标准。
该标准规定了红外测试的程序和参数,指导使用者如何进行电力设备的红外检测和故障诊断。
根据测试结果,可以及时发现电力设备的异常情况,采取相应的维修和保养措施,提高设备的可靠性和安全性。
总结:红外测试标准对于确保测试结果的准确性和可靠性起着关键作用。
具体的标准根据不同领域和应用而有所区别,例如建筑物、混凝土结构、机电设备和电力设备等。
使用标准进行红外测试可以帮助提高测试效果,提供准确的分析和判定,为后续维护和改进提供参考依据。
红外线无损检测及应用红外线无损检测(Infrared Non-Destructive Testing,简称IR NDT)是一种利用红外线辐射进行材料和结构缺陷检测的方法。
它基于红外线辐射能量与物体表面的热力学性质之间的关系,通过对红外辐射图像的分析来评估材料和结构的健康状况。
红外线无损检测在很多领域都得到了广泛的应用。
下面是几个常见的应用领域:1. 建筑工程领域:红外线无损检测可以用于检测建筑物的热桥、墙体渗漏、大楼热量损失等问题。
通过对建筑物表面温度的检测和分析,可以找出问题所在,及时采取措施避免能量浪费和损失。
2. 电力设备检测:红外线无损检测可以用于电力设备的故障分析和预防维护。
例如,变压器、发电机、电缆等设备中存在的过热和电器故障问题可以通过红外线无损检测来发现,并及时采取修复或更换措施,以避免设备故障和停机损失。
3. 化工、石油和石化行业:红外线无损检测可以应用于储罐、管道和设备等化工、石油和石化行业的检测。
通过对设备表面温度变化的监测,可以发现设备中的泄漏、堵塞或其他异常情况,以避免事故和经济损失。
4. 汽车制造行业:红外线无损检测在汽车制造行业也得到了广泛应用。
例如,利用红外线无损检测可以检测汽车发动机和传动系统的温度分布情况,以发现潜在的故障和问题。
此外,红外线无损检测还可以应用于汽车制造中的焊缝检测、涂层质量检测等方面。
红外线无损检测的优点在于其非接触性和无损伤性。
传统的无损测试方法往往需要直接接触和干涉被测物体,可能会对其造成损伤,而红外线无损检测则可以通过远程扫描来获取被测物体的表面温度图像,无需与被测物体直接接触,不会对其造成任何损伤。
同时,红外线无损检测还可以提供实时的、非破坏性的检测结果,对于一些对时间和成本要求较高的应用场景,具有很大的优势。
红外线无损检测的局限性在于其受限于环境因素和设备精度等问题。
首先,红外线的传播和测量结果容易受到环境温度、湿度和气流等因素的影响,因此在实际应用中需要对这些因素进行准确的控制和校准。
基于红外成像的无损检测技术研究红外成像技术是一种通过探测目标物体发出的红外辐射来获取其信息的高新技术,广泛应用于医疗、环保、军事、航空航天等领域。
随着科技的不断发展,基于红外成像的无损检测技术在工业领域也越来越受到重视。
工业生产中,各种设备和机器在运行过程中可能会出现磨损、老化、破损等情况,这种情况一旦不及时发现和处理,可能会引发严重的事故和损失。
因此,开发一种能够实时、快速、准确检测设备状态的技术至关重要。
基于红外成像的无损检测技术正是在这样的背景下应运而生的。
通过使用红外热像仪等设备,可以实时获取设备表面的温度信息,从而判断设备是否存在异常状况。
这种技术具有非接触、高效率、高灵敏度等优点,被广泛应用于机械设备、电力设备、管道等领域的无损检测中。
红外成像技术的原理是基于热辐射的,物体温度越高,其发射的红外辐射越强。
通过测量目标物体表面的热辐射强度,可以得到其温度分布情况,进而推断出物体的内部结构和性能。
这种无损检测方法可以在不破坏物体的情况下,对其进行全面、深入的检测。
在工业生产中,一些常见的缺陷如裂纹、气泡、疲劳等问题,往往难以通过肉眼或传统检测方法及时发现。
而基于红外成像的无损检测技术可以轻松应对这些问题,提高生产效率和产品质量。
另外,基于红外成像的无损检测技术在环境监测中也有着广泛的应用。
例如,在空气质量监测中,可以通过红外成像技术实时监测空气中的有害气体排放情况,及时采取措施减少环境污染。
值得一提的是,随着人工智能和大数据技术的快速发展,基于红外成像的无损检测技术也在不断创新和完善。
人工智能可以通过对大量数据的学习和分析,提高检测的准确度和速度;大数据技术可以对检测结果进行深度挖掘和分析,为工程师提供更加准确的故障诊断和预测。
梳理一下本文的重点,我们可以发现,基于红外成像的无损检测技术是一种非常有潜力的技术,可以广泛应用于各个领域,提高生产效率、降低成本、保障安全。
相信随着技术的不断进步和完善,这种技术将会发挥更大的作用,为人类社会带来更多福祉。

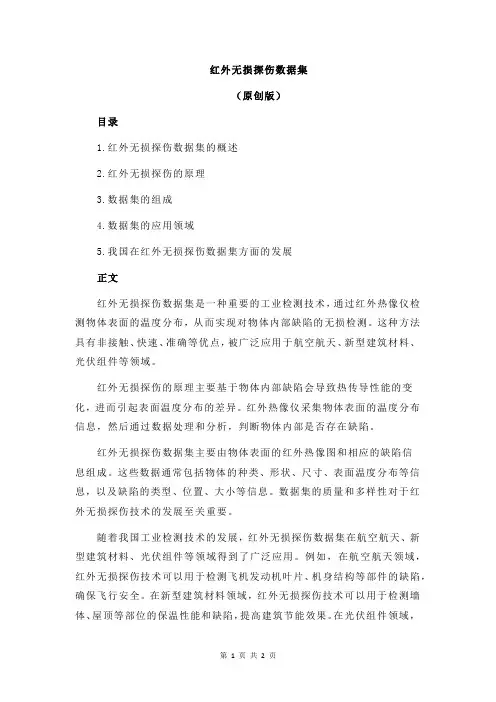

红外无损探伤数据集(原创版)目录1.红外无损探伤数据集的概述2.红外无损探伤的原理3.数据集的组成4.数据集的应用领域5.我国在红外无损探伤数据集方面的发展正文红外无损探伤数据集是一种重要的工业检测技术,通过红外热像仪检测物体表面的温度分布,从而实现对物体内部缺陷的无损检测。
这种方法具有非接触、快速、准确等优点,被广泛应用于航空航天、新型建筑材料、光伏组件等领域。
红外无损探伤的原理主要基于物体内部缺陷会导致热传导性能的变化,进而引起表面温度分布的差异。
红外热像仪采集物体表面的温度分布信息,然后通过数据处理和分析,判断物体内部是否存在缺陷。
红外无损探伤数据集主要由物体表面的红外热像图和相应的缺陷信息组成。
这些数据通常包括物体的种类、形状、尺寸、表面温度分布等信息,以及缺陷的类型、位置、大小等信息。
数据集的质量和多样性对于红外无损探伤技术的发展至关重要。
随着我国工业检测技术的发展,红外无损探伤数据集在航空航天、新型建筑材料、光伏组件等领域得到了广泛应用。
例如,在航空航天领域,红外无损探伤技术可以用于检测飞机发动机叶片、机身结构等部件的缺陷,确保飞行安全。
在新型建筑材料领域,红外无损探伤技术可以用于检测墙体、屋顶等部位的保温性能和缺陷,提高建筑节能效果。
在光伏组件领域,红外无损探伤技术可以用于检测光伏电池板的隐裂、热斑等缺陷,提高光伏发电效率。
我国在红外无损探伤数据集方面取得了显著的发展。
一方面,我国已经建立了一批红外无损探伤数据采集和处理设备,提高了数据集的质量和多样性。
另一方面,我国加大了红外无损探伤技术在各领域的推广力度,促进了产业升级和技术进步。
总之,红外无损探伤数据集作为一种重要的工业检测技术,具有广泛的应用前景。
红外无损检测是一种非接触式在线监测的高科技技术,它集光电成像、计算机、图像处理等技术于一体,通过接收物体发射的红外线,将其温度分布以图像的方式显示于屏幕,从而使检测者能够准确判断物体表面的温度分布状况。
它能够检测出设备细微的热状态变化,准确反映设备内、外部的发热情况,对发现设备的早期缺陷及隐患非常有效。
一、红外热像仪构成及原理红外无损检测所使用的设备叫红外热像仪,是利用红外探测器、光学成像物镜和光机扫描系统接收被测目标的红外辐射能量分布图形反映到红外探测器的光敏元上。
在光学系统和红外探测器之间,有一个光机扫描机构对被测物体的红外热像进行扫描,并聚焦在单元或分光探测器上,由探测器将红外辐射能转换为电信号,经放大处理、转换或标准视频信号通过电视屏或监测器显示红外热像图。
二、红外无损检测技术特点红外无损检测技术与其他检测技术相比有以下特点:1)能实现非接触测量,检测距离可近可远2)精度比较高3)空间分辨率较高4)反应快5)检测时操作简单、安全可靠,易于实现自动化和实时观察6)采用周期性加热源加热时,加热频率不同可探测不同深度的缺陷。
当频率高时,有利于探测表面微裂纹;频率低时,可探测较深缺陷,但灵敏度降低7)采用热像仪检测能显示缺陷的大小、形状和缺陷深度三、红外无损检测技术应用现阶段,我国红外无损检测技术已经得到了广泛应用,主要应用于电力工业、钢铁工业、电子工业、石油化工、建筑、航空航天和医疗等领域。
1)电力方面:主要用于检测发电机组装置、输电线接头、绝缘部件等;2)在钢铁工业方面:红外检测技术可用于冶炼到轧钢的各个生产环节,例如热风炉的破损诊断、钢锭温度的测定、高炉残缺口位置的确定等;3)在电子工业方面:实现了印刷板电路的电动检测;4)在石油化工方面:对高温高压状况下的设备进行在线检测,为设备的维修和养护提供支持;5)在建筑方面:主要用于建筑节能监测和建筑物饰面层粘贴质量的检测,在建筑物渗漏和建筑结构混凝土火灾受损、受冻融等检测方面也有研究;6)在航空航天方面:夹层结构件的脱粘缺陷检测,在役飞机的蜂窝积水检测,吸波图层的缺陷检测与厚度测量,热障涂层的缺陷检测等。
红外热成像技术在无损检测中的应用摘要:红外热成像技术是一种高效、非接触、无损的检测方法,广泛应用于工业领域的无损检测中。
本文主要介绍了红外热成像技术在无损检测中的应用,包括介绍了红外热成像技术的原理、技术特点、应用领域、检测方法等方面,以及以电力设备、建筑及材料、汽车、航空航天领域为例,探讨了红外热成像技术在这些领域的应用现状和进展,并对其未来的发展方向进行了探讨。
关键词:红外热成像技术、无损检测1. 引言随着科技的不断进步,各行各业对无损检测的需求也越来越大,红外热成像技术成为了无损检测领域中应用广泛的一种技术,具有高效、非接触、无损等特点,被广泛应用于各领域的产品检测和质量控制中。
本文主要介绍了红外热成像技术在无损检测中的应用现状,并对其未来的发展进行了展望,以期为读者提供有价值的参考。
2. 红外热成像技术原理与特点红外热成像技术利用物体表面发出的红外辐射,通过红外热成像探测仪器将这些辐射信号转化为一个热图像,反映出物体表面不同位置温度的分布情况。
这种技术具有以下特点:(1)高效:红外热成像技术能够快速准确地捕捉被检测物体的温度变化和表面缺陷,对于大面积的产品检测具有高效的优势。
(2)非接触:红外热成像技术不需要与被检测物体有直接接触,避免了传统的接触式检测方法对被检测物体的损伤。
(3)无损:红外热成像技术不会对被检测物体造成任何破坏,并且该技术不需要在被检测物体上留下任何痕迹。
3. 红外热成像技术在电力设备中的应用在电力设备中,红外热成像技术是一种很有效的检测手段,主要针对变压器、断路器、开关等设备进行检测,可以及时发现电气设备的异常情况,提高设备的可靠性和安全性。
红外热成像技术可以通过检测设备表面的温度分布来判断设备是否正常工作,如果设备存在故障,其温度分布会有明显的异常情况,可以根据热图进行诊断。
另外,红外热成像技术还可以用于检测高压隔离开关的接头、储能电池等组件的温度,以及太阳能电站集中逆变器故障检测,提高电力系统的安全性和可靠性。
红外检测的原理红外检测是一种常见的无损检测技术,它利用物体在红外波段的辐射特性来实现对物体的检测和识别。
红外辐射是指物体在温度高于绝对零度时产生的电磁辐射,其波长范围在0.78μm至1000μm之间。
根据物体的温度不同,其辐射的波长和强度也会有所不同,因此可以利用这一特性来进行检测和识别。
红外检测的原理主要包括辐射原理、传感器原理和信号处理原理。
首先,辐射原理是红外检测的基础。
根据普朗克辐射定律和斯特藩-玻尔兹曼定律,物体的辐射能力与其温度成正比,即温度越高,辐射能力越强。
因此,红外检测利用物体在不同温度下的辐射特性来实现对物体的检测和识别。
其次,传感器原理是红外检测的关键。
红外传感器是一种能够感应红外辐射的传感器,它可以将物体发出的红外辐射转化为电信号,从而实现对物体的检测和识别。
红外传感器通常包括红外发射器和红外接收器两部分,红外发射器发射红外光束,而红外接收器则接收物体反射或发出的红外光束,通过测量红外光束的强度和波长来实现对物体的检测和识别。
最后,信号处理原理是红外检测的关键环节。
红外传感器将感应到的红外辐射转化为电信号后,需要经过一系列的信号处理来实现对物体的检测和识别。
信号处理包括信号放大、滤波、模数转换等过程,最终将处理后的信号传递给控制系统进行分析和判断。
总的来说,红外检测的原理是基于物体在红外波段的辐射特性来实现对物体的检测和识别。
通过辐射原理、传感器原理和信号处理原理的相互作用,可以实现对物体的高效、准确的检测和识别。
红外检测技术在工业生产、安防监控、医疗诊断等领域有着广泛的应用前景,对于提高生产效率、保障安全和健康具有重要意义。
红外热像检测检测步骤红外热像检测是一种利用物体的红外辐射进行无损检测的方法。
它广泛应用于工业、医学等领域,可以用来检测异常热源、检测热量分布等。
红外热像检测的步骤一般包括设备准备、场景设置、设备校准、数据采集、分析处理和结果评估等环节。
1.设备准备:首先需要准备红外热像仪及其相关设备,如三脚架、电池、数据传输线等。
确保设备处于正常工作状态,检查设备的电量是否充足。
2.场景设置:根据检测对象的具体情况和目的,选择合适的检测场景。
例如,如果要检测建筑物的热损失情况,需要在室内外设置相应的环境条件,包括室温、湿度等。
同时,还需要考虑光照条件对热像仪的影响,避免强光或者直射阳光。
3.设备校准:在开始检测之前,需要对红外热像仪进行校准,确保其能够准确地测量物体的红外辐射温度。
校准过程一般包括黑体校准和白体校准。
黑体校准是用一个理想的黑体辐射源进行校准,白体校准则是用一个稳定的白色表面进行校准。
4.数据采集:在校准完成后,可以开始进行数据采集。
使用红外热像仪对待检测物体进行扫描,获取物体的红外辐射图像。
在采集过程中,需要注意保持相机的稳定,并确保所选场景中没有任何干扰物。
5.分析处理:将采集到的红外图像输入到计算机中,利用专业的红外图像分析软件进行处理。
首先,可以进行图像增强,例如调整图像的亮度、对比度等。
然后,根据图像的热量分布情况,可以检测出异常的热源、热量分布不均匀等问题。
6.结果评估:在分析处理阶段,可以根据需要设置阈值,对于超过阈值的异常热源进行报警或标记。
此外,还可以根据检测对象的具体要求,对结果进行定量分析,如计算表面温度、热导率等。
研究利用红外辐射技术进行无损检测的方法红外辐射技术是一种非接触式的无损检测技术,可用于检测物体表面热量分布的不均匀性。
该技术已被广泛应用于工业和医学领域中。
在工业领域,红外辐射技术被用于检测机器和设备的故障,医学领域则主要用于非接触式体温检测。
利用红外辐射技术进行无损检测的方法有很多种,以下是其中的一些:
1. 红外热成像法
红外热成像法是一种常用的红外辐射技术,它利用红外热成像仪获取物体表面的红外图像,通过分析图像上的温度分布来判断物体的缺陷情况。
这种方法广泛应用于工业领域中,用于监测机器和设备的运行情况,以及检测建筑物、电缆、管道等设施的各种缺陷。
2. 红外光谱法
红外光谱法是一种用于分析物质分子结构的方法,它基于红外
光的吸收和散射现象,通过测量光的吸收强度,来确定分子的振
动状态。
该方法广泛应用于化学、药物和食品等领域中,用于分
析物质的化学组成、质量和纯度等。
3. 红外透射法
红外透射法是一种利用红外光通过样品后被探测器捕捉的技术。
该技术可以用于确定材料的透过程度,从而推断出样品中分子的
种类和摆动状态。
该方法被广泛应用于医学领域中,用于检测生
物组织的结构和重要成分的分布情况。
总之,利用红外辐射技术进行无损检测的方法各有特点,应根
据实际需要选择合适的方法。
同时,随着科技的不断进步,该技
术将在更广泛的领域中得到应用并发挥更大的作用。
红外热像仪无损检测技术的原理与应用概述红外热像仪是一种利用红外线热辐射波段进行高精度非接触测量的设备,其原理基于物体的热辐射与温度之间的关系。
红外热像仪可以在不接触被测物体的情况下,通过测量物体散发出的红外热辐射,准确地了解被测物体的温度分布以及表面热量的变化情况,靠此可以实现无损检测,并在很多领域应用广泛。
原理红外热像仪是基于物体热辐射原理工作的,具体原理如下:1. 热辐射原理根据热力学的基本原理,物体处于温度大于绝对零度时会散发出热量,其中包括可见光和红外辐射。
红外辐射波长范围在0.78µm至1000µm之间,远远超出人眼可见的4µm至0.78µm的红外波段。
红外热像仪通过感应物体的红外辐射,将其转换为可见图像以及对应的热图。
2. 热成像技术红外热像仪通过内部的红外传感器捕捉物体发射的红外辐射,然后将其转换为可视化的热图像。
内部的红外传感器能够检测并测量不同波长范围内的红外辐射能量,得出物体表面的温度信息,并通过信号处理技术将其转换为可视化的图像。
3. 热图像显示红外热像仪通过将物体表面的温度信息转换为不同颜色的图像来显示,一般采用伪彩色或灰度显示方式。
在伪彩色图像中,温度较高的地方可能会呈现出红色、橙色或黄色,而温度较低的地方可能会呈现出蓝色或紫色。
通过观察热图像,我们可以容易地识别出被测物体的温度分布图。
应用红外热像仪的无损检测技术在许多领域中得到了广泛的应用。
以下是该技术在不同领域中的应用示例:1. 电力行业电力设备的故障通常会伴随着温度的升高,通过使用红外热像仪,可以检测到电力设备中的热异常,如电器元件过热、电线接触不良等。
通过及早检测和修复这些问题,可以防止设备故障和火灾的发生,提高供电的可靠性。
2. 建筑行业在建筑行业中,红外热像仪可以被用来检测建筑物的隐蔽缺陷,如水管漏水、隐蔽结构中的传热异常等。
通过迅速检测这些问题,可以避免建筑物的结构损坏和能源浪费,提高建筑物的安全性和节能性。
红外无损检测技术的原理与应用无损检测是一种通过非破坏性手段来评估材料和构件内部缺陷的技术。
在工业领域中,无损检测技术起着非常重要的作用,可以帮助检测出材料和构件中的隐藏缺陷,从而保证产品质量和安全性。
红外无损检测技术作为其中一种重要的技术手段,已经被广泛应用于各个领域。
红外无损检测技术的原理源于物体发射和吸收红外辐射的特性。
根据基本物理定律,温度高于绝对零度的物体会辐射出热辐射,其中包括红外辐射。
红外辐射具有较长的波长,无法被人眼直接观察到,但可以通过红外传感器进行捕捉和分析。
红外无损检测技术的核心在于利用红外辐射传递的信息来判断物体内部的缺陷情况。
红外无损检测技术主要包括热像仪、红外热成像技术和红外显微镜等。
热像仪是一种能够将红外辐射转化为可见图像的仪器,它可以检测到物体表面的温度分布情况。
通过对物体表面的红外辐射图像进行分析和比较,可以发现物体内部存在的热异常区域,从而判断是否存在缺陷。
红外热成像技术利用了这一原理,可以在常温下对大范围的物体进行无损检测,特别适用于大型设备的维护和故障排除。
除了表面缺陷,红外无损检测技术还可以检测到不可见或半透明材料内部的缺陷。
通过红外显微镜,可以观察到红外辐射在物质内部的传播路径。
当红外辐射穿过材料时遇到缺陷或异物,它们会引起红外辐射的反射、透射或吸收变化。
这些变化被红外显微镜捕捉到,并转化为可见图像,进而分析和识别缺陷的位置和形状。
红外无损检测技术在许多领域中得到了广泛应用。
在机械制造行业中,它可以检测金属和非金属材料内部的缺陷,并及时排除隐藏的安全风险。
在电力行业中,红外无损检测技术可以帮助检测电力设备的过热情况,避免火灾和其他事故的发生。
在建筑行业中,红外无损检测技术可以检测建筑物的热性能,评估其节能效果,并发现隐蔽的热桥等问题。
此外,红外无损检测技术还可以应用于军事、医疗、环境保护等领域。
红外无损检测技术的优势在于其非破坏性和实时性。
相比传统的材料检测方法,红外无损检测技术无需接触被测试物体,可以在远距离和高速运动的情况下进行检测。
