1210贴片电容焊盘设计一、引言1210贴片电容是一种常见的电子元件，广泛应用于电子设备中。
其焊盘设计对于电路的稳定性和可靠性具有重要影响。
本文将围绕1210贴片电容焊盘设计展开讨论，分析设计要点和注意事项。
二、1210贴片电容焊盘设计的要点1. 焊盘形状和尺寸：1210贴片电容的焊盘尺寸应与电容封装尺寸相匹配，以确保焊盘与电容之间的良好连接。
常见的焊盘形状有圆形、方形和椭圆形，根据具体情况选择合适的形状。
2. 焊盘间距：焊盘之间的间距应满足电路板布局和焊接工艺的要求。
通常情况下，焊盘间距应大于电容封装的宽度，以确保焊接质量和可靠性。
3. 焊盘位置：焊盘的位置应根据电路板布局和连接要求进行合理安排。
在设计过程中，要考虑电容与其他元件之间的距离和布局，以避免干扰和信号损失。
4. 焊盘形成：焊盘的形成方式有多种，如靠焊、浸泡焊、膏状焊等。
具体形成方式应根据焊接工艺和电路板要求进行选择，以确保焊接质量和可靠性。
5. 焊盘覆铜：焊盘覆铜是保证焊接质量和可靠性的重要环节。
焊盘覆铜的厚度和均匀性应符合标准要求，以确保焊接质量和电路板的性能稳定性。
6. 焊盘与电路板之间的连接：焊盘与电路板之间的连接方式有多种，如机械固定、钎焊等。
具体选择要根据焊接工艺和电路板要求进行，以确保焊接质量和可靠性。
三、1210贴片电容焊盘设计的注意事项1. 焊盘尺寸要与电容封装尺寸匹配，不可过大或过小。
2. 焊盘间距要符合电路板布局和焊接工艺的要求，不可过近或过远。
3. 焊盘位置要考虑电容与其他元件之间的距离和布局，避免干扰和信号损失。
4. 焊盘形成方式要根据焊接工艺和电路板要求进行选择，确保焊接质量和可靠性。
5. 焊盘覆铜的厚度和均匀性要符合标准要求，以保证焊接质量和电路板的性能稳定性。
6. 焊盘与电路板之间的连接方式要根据焊接工艺和电路板要求进行选择，确保焊接质量和可靠性。
四、结论1210贴片电容的焊盘设计对于电路的稳定性和可靠性至关重要。
常见贴片二极管/三极管的封装二极管：名称尺寸及焊盘间距其他尺寸相近的封装名称SMC 6.8X6-8.0SMB 4.5X3.5-5.3SMA 4.5X2.5-5.0 SOD-106SOD-123 2.7X1.6-3.5 SC-77ASOD-323 1.7X1.2-2.5 SC-76/SC-90ASOD-523 1.2X0.8-1.6 SC-79SOD-723 1.0X0.6-1.4SOD-923 0.8X0.6-1.0三极管：D2PAK 10X8.8-2.54 LDPAKDPAK 6.5X5.5-2.3 SC-63SOT-223 6.5X3.5-2.3 SC-73SOT-89 4.5X2.5-1.5 TO-243/SC-62/UPAK/MPT3 SOT-23 2.9X1.5-2.0 SC-59A/SOT-346/MPAK/SMT3 SOT-323 2.0X1.2-1.3 SC-70/CMPAK/UMT3SOT-523 1.6X0.8-1.0 SC-75A/EMT3SOT-623 1.4X0.8-0.9 SC-89/MFPAKSOT-723 1.2X0.8-0.8SOT-923 1.2X0.8-0.8 VMT3我想知道电子元器件SOT封装的定义，比如说SOT23和SOT203等等，后面的数字代表什么呢？SOT是SOP系列封装的一种，一般翻译如下：SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路)电感封装一般包括贴片与插件。
1.功率电感封装以骨架的尺寸做封装表示，贴片用椭柱型表示方法如5.8（5.2）×4就表示长径为5.8mm短径为5.2mm高为4mm的电感。
插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。
只是它们的骨架一般要通用，要不就要定造。
【SMD贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。
【贴片电阻规格、封装、尺寸】英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20 国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
直插式电阻电容封装与尺寸图解式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差异，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。
本文图文并茂，看完想不懂都难。
一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式〔比方、〕，后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定〔色环〕电阻如下列图：常见封装：、、、、、、、。
尺寸大小如下列图〔，默认焊盘直径为62mil，其中焊孔直径为32mil〕：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下列图，这类电阻可以参照下文的无极电容封装来设计，比方等等。
而可调式电阻器封装也很有特点，比方引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。
如下列图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有、、、，后面的数字表示焊盘中心孔间距，如下列图所示〔例如〕。
2、有极电容有极电容一般指电解电容，如下列图：下列图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。
图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。
看下面的法拉电容也比较有意思。
电解电容封装则以RB标识，常见封装有：、、、，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸〔丝印〕，单位仍然是英寸，如下列图〔〕：注：本文实物图来源于Google图片搜索，天缘仅做拼合整理，尺寸图来源为Protel 99 SE抓图。
容封装则以RB标识，常见封装有：、、、，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸〔丝印〕，单位仍然是英寸，如下列图〔〕：注：本文实物图来源于Google图片搜索，天缘仅做拼合整理，尺寸图来源为Protel 99 SE抓图。

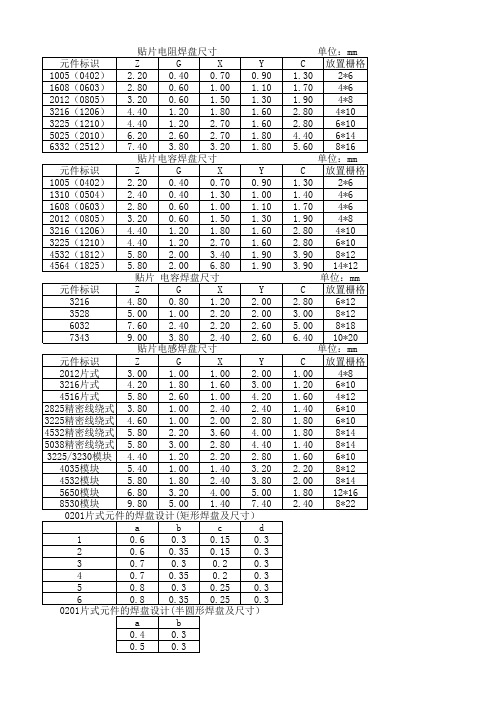

在PCB中画元器件封装时，经常遇到焊盘的大小尺寸不好把握的问题，因为我们查阅的资料给出的是元器件本身的大小，如引脚宽度，间距等，但是在PCB 板上相应的焊盘大小应该比引脚的尺寸要稍大，否则焊接的可靠性将不能保证。
下面将主要讲述焊盘尺寸的规范问题。
为了确保贴片元件（SMT）焊接质量，在设计SMT印制板时，除印制板应留出3mm—8mm的工艺边外，应按有关规范设计好各种元器件的焊盘图形和尺寸，布排好元器件的位向和相邻元器件之间的间距等以外，我们认为还应特别注意以下几点：（1）印制板上，凡位于阻焊膜下面的导电图形（如互连线、接地线、互导孔盘等)和所需留用的铜箔之处，均应为裸铜箔.即绝不允许涂镀熔点低于焊接温度的金属涂层，如锡铅合金等，以避免引发位于涂镀层处的阻焊膜破裂或起皱,以保证PCB板的焊接以及外观质量。
（2)查选或调用焊盘图形尺寸资料时，应与自己所选用的元器件的封装外形、焊端、引脚等与焊接有关的尺寸相匹配。
必须克服不加分析或对照就随意抄用或调用所见到的资料J或软件库中焊盘图形尺寸的不良习惯。
设计、查选或调用焊盘图形尺寸时，还应分清自己所选的元器件，其代码（如片状电阻、电容）和与焊接有关的尺寸（如SOIC,QFP等）。
（3）表面贴装元器件的焊接可靠性，主要取决于焊盘的长度而不是宽度。
(a）如图1所示,焊盘的长度B等于焊端（或引脚）的长度T，加上焊端（或引脚）内侧（焊盘)的延伸长度b1,再加上焊端（或引脚）外侧（焊盘）的延伸长度b2，即B=T+b1+b2。
其中b1的长度（约为0。
05mm—0.6mm),不仅应有利于焊料熔融时能形成良好的弯月形轮廓的焊点，还得避免焊料产生桥接现象及兼顾元器件的贴装偏差为宜；b2的长度（约为0.25mm—1.5mm),主要以保证能形成最佳的弯月形轮廓的焊点为宜（对于SOIC、QFP等器件还应兼顾其焊盘抗剥离的能力）。
（b）焊盘的宽度应等于或稍大（或稍小）于焊端（或引脚)的宽度.常见贴装元器件焊盘设计图解，如图2所示.焊盘长度B=T+b1+b2焊盘内侧间距G=L-2T—2b1焊盘宽度A=W+K焊盘外侧间距D=G+2B。
有标准的,0402=1.0mm*0.5mm0603=1.6mm*0.8mm0805=2.0mm*1.2mm1206=3.2mm*1.6mm1210=3.2mm*2.5mm1212=4.5mm*3.2mm2512=6.1mm*3.2mm2225=6.5mm*5.6mm在PCB中画元器件封装时，经常遇到焊盘的大小尺寸不好把握的问题，因为我们查阅的资料给出的是元器件本身的大小，如引脚宽度，间距等，但是在PCB板上相应的焊盘大小应该比引脚的尺寸要稍大，否则焊接的可靠性将不能保证。
下面将主要讲述焊盘尺寸的规范问题。
为了确保贴片元件（SMT)焊接质量，在设计SMT印制板时，除印制板应留出3mm-8mm 的工艺边外，应按有关规范设计好各种元器件的焊盘图形和尺寸，布排好元器件的位向和相邻元器件之间的间距等以外，我们认为还应特别注意以下几点:（1）印制板上，凡位于阻焊膜下面的导电图形（如互连线、接地线、互导孔盘等）和所需留用的铜箔之处，均应为裸铜箔。
即绝不允许涂镀熔点低于焊接温度的金属涂层，如锡铅合金等，以避免引发位于涂镀层处的阻焊膜破裂或起皱，以保证PCB板的焊接以及外观质量。
（2）查选或调用焊盘图形尺寸资料时，应与自己所选用的元器件的封装外形、焊端、引脚等与焊接有关的尺寸相匹配。
必须克服不加分析或对照就随意抄用或调用所见到的资料J 或软件库中焊盘图形尺寸的不良习惯。
设计、查选或调用焊盘图形尺寸时，还应分清自己所选的元器件，其代码（如片状电阻、电容）和与焊接有关的尺寸(如SOIC,QFP等）。
（3）表面贴装元器件的焊接可靠性，主要取决于焊盘的长度而不是宽度。
（a）如图1所示，焊盘的长度B等于焊端（或引脚）的长度T，加上焊端（或引脚）内侧（焊盘）的延伸长度b1，再加上焊端（或引脚）外侧（焊盘）的延伸长度b2，即B=T+b1+b2。
其中b1的长度（约为0.05mm—0.6mm），不仅应有利于焊料熔融时能形成良好的弯月形轮廓的焊点，还得避免焊料产生桥接现象及兼顾元器件的贴装偏差为宜；b2的长度（约为0.25mm—1.5mm），主要以保证能形成最佳的弯月形轮廓的焊点为宜（对于SOIC、QFP 等器件还应兼顾其焊盘抗剥离的能力）。
贴片晶体管元件图片元件尺寸(mm)焊盘图片X Y SOT-113 1.4*0.81*0.61SOT-223 6.30*3.56*1.601.2大3.31.6大1.6SOT-23(SC-59)2.90*1.30*0.97 SOT23-3L 2.92*1.60*1.10 SOT23-5L 2.92*1.60*1.10 SOT23-6L 2.92*1.60*1.10SOT-323(SC-70)2.10*1.25*0.96SOT-143 2.10*1.25*0.960.6（大为1.0）0.7SOT-343(SC-61)2.10*1.25*0.96SOT-5530.3750.5 SOT-353 2.10*1.25*0.960.420.6 SOT-25 2.10*1.25*0.960.550.8元件焊盘参数表SOT-5630.3750.5 SOT-363 2.10*1.25*0.960.420.6 SOT-26 2.10*1.25*0.960.550.8SOT-5231.60*0.80*0.75(SC-75)SOT-723 1.2*0.8*0.5SOT-223-5SOT-23-5SOT-23-6SOT-23-8SOT-894.50*2.45*1.50(SC-62)SOT89-5L 4.50*2.45*1.50SOT89-6L 4.50*2.45*1.50SOT-220TO-252 TO-252-2L 6.50*5.50*2.301.5大7.02.5大7.0TO-252-3L 6.50*5.50*2.30TO-252-5L 6.50*5.50*2.300.6大5.62.0大5.6TO-263-2L10.16*8.70*4.571.1大10.83.5大11.4TO-263-3L10.16*8.70*4.57TO-263-510.16*8.70*4.571.05大10.92.5大9.1TO-263-710.16*8.70*4.57 TO-263-910.16*8.70*4.57 TO-263-THIN-5TO-263-THIN-7TO-268插件晶体管TO-92 4.5*4.5*1.27TO-92S4*3.15*1.27TO-92L 4.9*8*1.27TO-92MOD6*8.6*1.5TO-100TO-1267.6*10.8*2.3TO-127TO-18TO-202TO-218TO-22010.16*8.70*4.57 TO-220-2L10.16*8.70*4.57 TO-220-3L10.16*8.70*4.57 TO-220-5L10.16*8.70*4.57 TO-220-11TO-220-27TO-220-7TO-220-9TO-247TO-251TO-251ATO-264TO-3 TO-46-2 TO-46-3 TO-48 TO-5 TO-50 TO-52 TO-55 TO-65 TO-71SO-81.贴片电阻X尺寸元件封装单位：mil 0201(0603)150402(1005)250603(1608)300805(2012)601206(3216)701210(3225)701812(4532)701825(4564)702.钽电容X尺寸元件封装单位：milA钽1206（3216）60B钽1411（3528）60C钽2312（6032）90D钽2817（7243）1003.电感X尺寸元件封装单位：mil 2520403225524532686025120703210083831604.二极管X尺寸元件封装单位：mil SOD-723(0402)SOD-523(0603)24SOD-323(0805)36SOD-123(1206)52DO-214602.3 6.4上1.92.0下1.70.5 1.7 0.65 1.9 0.95 2.40.5 1.7 0.65 1.9 0.95 2.44.6 6.91.277.2 59.51.79.9Y尺寸G间距单位：mil单位：mm 单位：mil 单位：mm 120.3250.625200.545 1.125250.62555 1.375图片单位：mm 50 1.2590 2.250.37560 1.5140 3.50.625100 2.5150 3.750.751203190 4.751.52506.25190 4.751.751.751.751.75单位：mil 单位：mm 单位：mil 单位：mm Y尺寸G间距X尺寸501.251002.5902.25110 2.75902.25210 5.25图片单位：mm 1002.5260 6.51.51.52.252.5单位：mil单位：mm 单位：mil 单位：mm 802100 2.5922.3115 2.8751283.2130 3.25图片单位：mm 802200512406220 5.5X尺寸Y尺寸G间距X尺寸1.33007.5260 6.51.732.54单位：mil单位：mm 单位：mil 单位：mm 320.8340.85360.942 1.05图片单位：mm 561.412031122.8195 4.8750.60.91.3Y尺寸G间距X尺寸1.5。
贴片二极管封装类型尺寸贴片二极管是一种常用的电子元器件，其封装类型尺寸对于电路设计和组装非常重要。
本文将介绍常见的贴片二极管封装类型尺寸，以及如何选择合适的封装类型。
贴片二极管的封装类型有多种，如SOD-123、SOD-323、SOT-23等。
每种封装类型都有不同的尺寸规格，根据不同的应用需求选择合适的封装非常重要。
首先来介绍SOD-123封装类型。
SOD-123封装是一种表面贴装封装，尺寸小巧，适合高密度电路板设计。
其尺寸通常为2.0mm x 1.2mm x 0.8mm，通过铜焊盘连接到电路板上。
SOD-123封装的优点是尺寸小，适合小型设备和移动设备的应用。
其次是SOD-323封装类型。
SOD-323封装也是一种表面贴装封装，尺寸稍大于SOD-123封装。
其尺寸通常为2.5mm x 1.2mm x 0.95mm，通过铜焊盘连接到电路板上。
SOD-323封装在尺寸稍大的同时，也能提供更高的功率承受能力，适合一些功率要求较高的应用场景。
最后是SOT-23封装类型。
SOT-23封装是一种三引脚封装，尺寸相对较大。
其尺寸通常为3.1mm x 1.6mm x 1.3mm，通过引脚插入到电路板上。
SOT-23封装的优点是易于焊接和组装，适用于手工焊接和小批量生产。
如何选择合适的封装类型？首先要考虑电路板的设计和布局，以确保封装尺寸和引脚布局与电路板的要求相匹配。
其次要考虑电路要承载的功率和电流，选择合适的封装类型和尺寸。
最后要考虑生产和组装的要求，选择适合的封装类型和尺寸，以便于生产过程中的组装和焊接。
在实际选择封装类型尺寸时，我们还可以参考供应商的资料和经验，以确保正确选择合适的封装类型。
另外，要考虑市场上常用和易获得的封装类型，这样可以更方便地进行采购和替换。
总之，贴片二极管封装类型尺寸是电路设计和组装过程中的关键要素。
选择合适的封装类型和尺寸，对于电路性能和制造过程都有重要影响。
通过考虑电路板设计、功率要求和生产需求等方面的因素，我们可以选择并使用合适的封装类型尺寸，以实现优化的电路设计和组装效果。
贴片元件尺寸及焊盘尺寸GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-【SMD贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。
国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6:20 10(1/2W) 7:2512(1W)内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。
譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是说“R”表示点“.”的意思，而101后面个位数的“1”表示的是带有1个0，例如102表示1000 0。
2、电阻上的数字和字母表示的就是阻值，R002就表示0.002ohm，180表示的就是18ohm.3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。
读出四块数据,乘给出数据,相加贴片电阻的命名贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1M Ω为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ贴片电容换算二2009-12-24 15:29固定电阻常用的封装模型为“AXIAL”系列的，包括“AXIAL-0.3”、“AXIAL-0.4”“AXIAL-0.5”、“AXIAL-0.6”、“AXIAL-0.7”、“AXIAL-0.8”、“AXIAL-0.9”和“AXIAL-1. 0”等，其后缀的数字表示封装模型中两个焊盘的间距，单位为“英寸”（1英寸＝1000mil=2.54cm）。
贴片电阻封装模型0805指的是80mil*50mil的。
无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“R AD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。
“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。
对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。
”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。
给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。
真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7 343），E型（7845）。
-------------------------------------贴片电容正负极区分一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；另外还有一种银色的表贴电容，想来应该是铝电解。
上面为圆形，下面为方形，在光驱电路板上很常见。
这种电容则是有“-”标记的一端为负。
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N414 8）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5电容：可分为无极性和有极性两类:无极性电容下述两类封装最为常见，即0805、0603；有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7 343），E型（7845）。
有斜角的是表示正极,(小三角的表示正极?不知道!)拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。
电阻：和无极性电容相仿，最为常见的有0805、0603两类，不同的是，她可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。
注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5------------------------------------------------------电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5--------------------------------------------------------1.电阻电容的封装形式如何选择，有没有什么原则?比如,同样是104的电容有060 3、0805的封装，同样是10uF电容有3216，0805,3528等封装形式，选择哪种封装形式比较合适呢?我看到的电路里常用电阻电容封装：电容：0.01uF可能的封装有0603、080510uF的封装有3216、3528、0805100uF的有7343320pF封装：0603或0805电阻：4.7K、10k、330、33既有0603又有0805封装。
请问怎么选择这些封装?答：贴片的封装主要有：0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5电容本身的大小与封装形式无关，封装与标称功率有关。
