20中考汇编电与磁

中考物理电与磁真题汇编(含答案)含解析一、电与磁选择题1．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是（）A. 电磁继电器与发电机工作原理相同B. 电磁继电器与电动机工作原理相同C. 电磁铁工作时，上端为S极D. 当有人闯入保密室时，b灯亮【答案】D【解析】【解答】解：AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确．故选D．【分析】（1）电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动；（2）根据安培定则判断电磁铁的NS 极；（3）电磁继电器的工作原理，当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧的作用下被拉起，结合实际情况进行分析．2．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。

2020-2021年中考电与磁汇编（word）一、电与磁选择题1．如图是关于电磁现象的四个实验，下列说法正确的是（）A. 图甲是研究发电机工作原理的实验装置B. 图乙实验说明通电导体周围存在磁场C. 图丙是探究磁铁磁性强弱的实验装置D. 图丁是探究电磁感应现象的实验装置【答案】D【解析】【解答】解：A、图中有电池，是电动机原理图，故A错误；B、图中有学生电源，这是磁场对电流的作用实验，结论是通电导体在磁场中受力，故B 错误；C、是奥斯特实验，说明通电导线周围存在磁场，故C错误；D、图中没有电池，是电磁感应现象实验，故D正确．故选：D．【分析】根据对电与磁几个重要实验装置图的认识来判断：（1）发电机原理图描述了线圈给外界的用电器供电；电动机原理图描述了电源给线圈供电；（2）电磁感应现象装置图没有电池；磁场对电流的作用装置图有电池．2．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．3．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。

2020中考复习电与磁 课件 50张PPTPPT下载
例 题 2020中考复习电与磁 课件 50张PPTPPT下载
如图所示，如果要使滑动变阻器的滑片P向右移动时， 弹簧测力计的示数变小，则变阻器接入电路的方式可以
是C
A．C接E，D接F B．C接E，B接F
C．A接E，D接F D．A接E，B接F
2020中考复习电与磁 课件 50张PPTPPT下载
例 题 2020中考复习电与磁 课件 50张PPTPPT下载
如图4所示，当开关S闭合时，螺线管与左边始终静止
的磁铁相互吸引。请在图4中画出螺线管的绕线；当滑
动变阻器的滑片P向右端移动时，左端磁铁所受的摩擦
力将 B
A．变大
B．变小
C．不变
D．无法判断
2020中考复习电与磁 课件 50张PPTPPT下载

考点一：磁现象及磁场
基本概念
一、磁性： 物体具有吸引铁、钴、镍等物质的性质叫做磁性 二、磁体： 具有磁性的物体叫做磁体， 磁体分为：天然磁体和人造磁体
考点一：磁现象及磁场
基本概念
三、磁极 磁体上磁性最强的部分叫做磁极，任何一个磁体都
有两个磁极，分别叫做：南极和北极 四、磁极间相互作用规律是： 同名磁极相互排斥， 异名磁极相互吸引
2020中考复习电与磁 课件 50张PPTPPT下载
考点一：磁现象及磁场
基本概念
磁感线： 模仿铁屑或小磁针的排列，描述磁体周围 磁场分布的假想曲线。
2020中考复习电与磁 课件 50张PPTPPT下载
2020中考复习电与磁 课件 50张PPTPPT下载
考点一：磁现象及磁场
基本概念
磁感线的理解 ①磁感线并非真实存在，是人为假想的模型。 ②在磁体外部，磁感线从N极发出，回到S极。 ③磁感线为闭合曲线，永不相交。 ④磁感线分布在磁体四周立体空间中。 ⑤磁感线分布的疏密程度反映了磁场的强弱。

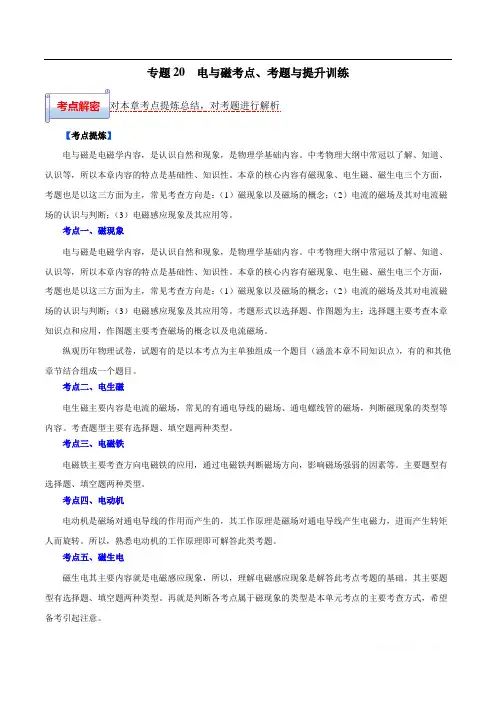

专题20 电与磁考点、考题与提升训练对本章考点提炼总结，对考题进行解析【考点提炼】电与磁是电磁学内容，是认识自然和现象，是物理学基础内容。

中考物理大纲中常冠以了解、知道、认识等，所以本章内容的特点是基础性、知识性。

本章的核心内容有磁现象、电生磁、磁生电三个方面，考题也是以这三方面为主，常见考查方向是：（1）磁现象以及磁场的概念；（2）电流的磁场及其对电流磁场的认识与判断；（3）电磁感应现象及其应用等。

考点一、磁现象电与磁是电磁学内容，是认识自然和现象，是物理学基础内容。

中考物理大纲中常冠以了解、知道、认识等，所以本章内容的特点是基础性、知识性。

本章的核心内容有磁现象、电生磁、磁生电三个方面，考题也是以这三方面为主，常见考查方向是：（1）磁现象以及磁场的概念；（2）电流的磁场及其对电流磁场的认识与判断；（3）电磁感应现象及其应用等。

考题形式以选择题、作图题为主；选择题主要考查本章知识点和应用，作图题主要考查磁场的概念以及电流磁场。

纵观历年物理试卷，试题有的是以本考点为主单独组成一个题目（涵盖本章不同知识点），有的和其他章节结合组成一个题目。

考点二、电生磁电生磁主要内容是电流的磁场，常见的有通电导线的磁场、通电螺线管的磁场，判断磁现象的类型等内容。

考查题型主要有选择题、填空题两种类型。

考点三、电磁铁电磁铁主要考查方向电磁铁的应用，通过电磁铁判断磁场方向，影响磁场强弱的因素等。

主要题型有选择题、填空题两种类型。

考点四、电动机电动机是磁场对通电导线的作用而产生的，其工作原理是磁场对通电导线产生电磁力，进而产生转矩人而旋转。

所以，熟悉电动机的工作原理即可解答此类考题。

考点五、磁生电磁生电其主要内容就是电磁感应现象，所以，理解电磁感应现象是解答此考点考题的基础。

其主要题型有选择题、填空题两种类型。

再就是判断各考点属于磁现象的类型是本单元考点的主要考查方式，希望备考引起注意。

★考题形式主要有选择题、填空题和作图题，主要是选择题。
