2022年中考物理复习 第二十章电与磁

人教版2023初中物理九年级物理全册第二十章电与磁必考考点训练单选题1、将两个通电螺线管并列放在一起，A、B为相对的两个磁极，它们之间的磁感线分布如图所示。

下列说法正确的是（）A．a端为电源的正极，A为螺线管S极B．b端为电源的正极，A为螺线管N极C．c端为电源的正极，B为螺线管N极D．d端为电源的正极，B为螺线管S极答案：A磁体外部周围的磁感线是从磁体的N极出发，回到S极。

由图可知，左边螺线管的A端为S极，右边螺线管的B 端为S极，根据安培定则可知，左边螺线管的电流是从左端流入螺线管的，所以a端为正极，b端为电源的负极；右边螺线管的电流是从左端流入螺线管的，所以c端为正极，d端为电源的负极。

综上，故A正确，BCD错误。

故选A。

2、如图所示实验装置的原理与电动机的工作原理相同的是（）A．B．C．D．答案：BAC．图中是将闭合回路的一部分导体在磁场中做切割磁感线运动，电路中会产生感应电流，这个现象叫电磁感应现象，发电机是根据这个原理来制成的，故AC不符合题意；B．图中将通电的导线放在磁场中会受力运动，电动机就是根据这个原理制成的，故B符合题意；D．电路中电磁铁通电时有磁性，断电时无磁性，使得小锤反复敲击铃碗发出声音，故D不符合题意。

故选B。

3、如图所示，闭合开关后将滑动变阻器的滑片向右移动，下列说法正确的是（）A．电流表读数变大B．弹簧测力计示数变小C．电磁铁的磁性增强D．通电螺线管上端为S极答案：BAC．闭合开关后，将变阻器的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，由欧姆定律可知，电路中的电流变小，即电流表的示数变小，电磁铁磁性减弱，故AC错误；B．根据磁极间的相互作用可知，当电磁铁的磁性减小时，电磁铁对小球的吸引力减弱，所以弹簧测力计示数变小，故B正确；D．由图可知，电流从下面流入电磁铁，根据安培定则可以判断螺线管上端为N极，故D错误。

故选B。

4、将一个能水平自由转动的小磁针放在水平桌面上，我们可以发现，静止时它的两极分别指向地理的南北方向，下列说法正确的是（）A．静止时小磁针的N极指向地理的北方B．静止时小磁针的N极指向地磁的北极C．地球周围存在着磁场，地磁场的形状跟蹄形磁体的磁场相似D．小磁针在地磁场中静止时，只有小磁针的N极受到地磁场的作用力答案：AABD．地磁南极在地理北极附近，地磁北极在地理南极附近，静止时的小磁针受到地磁场的作用，小磁针的N极应指向地理北极，故A正确、BD错误；C．地球可以看做是一个巨大的磁体，地磁场与条形磁铁的磁场相似，故C错误。

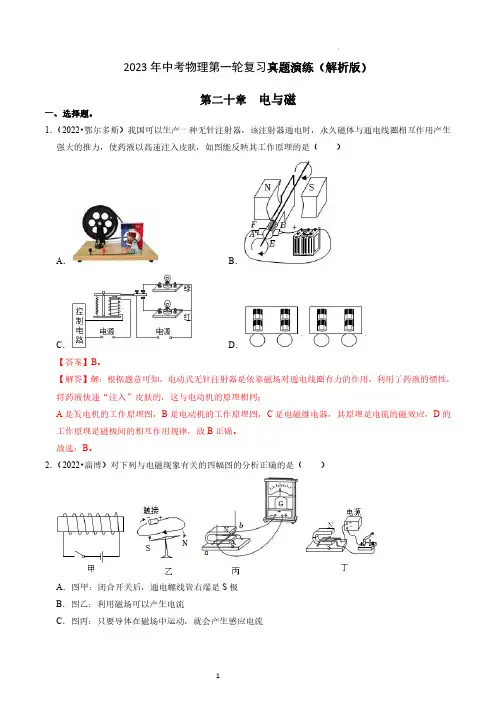

2023年中考物理第一轮复习真题演练（解析版）第二十章电与磁一、选择题。

1．（2022•鄂尔多斯）我国可以生产一种无针注射器，该注射器通电时，永久磁体与通电线圈相互作用产生强大的推力，使药液以高速注入皮肤，如图能反映其工作原理的是（）A．B．C．D．【答案】B。

【解答】解：根据题意可知，电动式无针注射器是依靠磁场对通电线圈有力的作用，利用了药液的惯性，将药液快速“注入”皮肤的，这与电动机的原理相同；A是发电机的工作原理图，B是电动机的工作原理图，C是电磁继电器，其原理是电流的磁效应，D的工作原理是磁极间的相互作用规律，故B正确。

故选：B。

2．（2022•淄博）对下列与电磁现象有关的四幅图的分析正确的是（）A．图甲：闭合开关后，通电螺线管右端是S极B．图乙：利用磁场可以产生电流C．图丙：只要导体在磁场中运动，就会产生感应电流D．图丁：该装置可用来研究发电机的工作原理【答案】A。

【解答】解：A、闭合开关后，电流从螺线管右侧流入，根据安培定则可知，通电螺线管的左端为N极，其右端是S极，故A正确；B、该实验是奥斯特实验，说明通电导线的周围存在磁场，即电流能产生磁场，故B错误；C、只有闭合电路的一部分导体在磁场中做切割磁感线运动，导体中才会产生感应电流，故C错误；D、图中有电源，闭合开关后，通电导体在磁场中会受力运动，反映了电动机的工作原理，故D错误。

故选：A。

3．（2022•巴中）如图所示四个装置，下列有关说法正确的是（）A．图甲所示与电动机工作原理相同B．图乙中的电磁继电器是利用电流的磁效应来工作的C．图丙所示与发电机工作原理相同D．图丁中小磁针发生偏转，这是电磁感应现象【答案】B。

【解答】解：A、电动机是利用通电导线在磁场中受力运动的原理工作的；图中没有电源给导线通电，不是电动机的工作原理，是发电机的原理，故A错误；B、电磁继电器的核心是电磁铁，电磁铁利用电流的磁效应工作的；故B正确；C、发电机是利用电磁感应工作的，即闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流；图中有电池给导体通电，是电动机的原理，故C错误；D、图中奥斯特的实验说明通电导体周围存在磁场，小磁针发生偏转是因为受到了电流的磁场作用，不是电磁感应现象，故D错误。

人教版2023初中物理九年级物理全册第二十章电与磁重点归纳笔记单选题1、电流的磁效应被发现后，科学家笃信自然力的统一，以逆向的思想，开始在磁生电的研究中进行艰辛的探索。

下列科学家与其重要发现对应正确的是（）A．法拉第——电磁感应现象B．奥斯特——电流的热效应C．安培——通电导体周围存在磁场D．焦耳——磁场对通电导体的作用答案：AA．1831年，一位叫迈克尔·法拉第的科学家发现了磁与电之间的相互联系和转化关系。

闭合电路的部分导体在磁场中做切割磁感线运动，闭合电路中就会产生感应电流。

这种利用磁场产生电流的现象称为电磁感应，故A正确；B．焦耳发现了通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应，故B错误；C．1820年，丹麦物理学家奥斯特发现了电流的磁效应，即通电导线周围存在磁场，故C错误；D．安培发现了磁场对通电导体的作用，故D错误。

故选A。

2、“探究电磁铁磁性强弱与哪些因素有关”实验时，实验装置如图所示，下列说法错误的是（）A．当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数增加，电磁铁磁性增强B．电磁铁吸引的大头针下端分散的原因是同名磁极相互排斥C．根据图示的情景可知，电流一定时，线圈匝数越多，电磁铁的磁性越强D．电磁铁在生活中的其中一个应用是电磁继电器，电磁继电器磁性强弱与电流方向有关答案：D知道，电路中的电流A．当滑动变阻器滑片向左移动时，滑动变阻器接入电路的电阻变小，总电阻变小，由I=UR变大，电磁铁磁性增强，电磁铁甲、乙吸引大头针的个数增加，故A正确；B．实验发现被电磁铁吸引的大头针下端是分散的，其原因是大头针被磁化后同名磁极互相排斥，故B正确；C．由图示的情景知道，两个电磁铁串联接入电路中，通过的电流是相同的，线圈匝数越多，吸引的大头针的个数越多，电磁铁的磁性越强，故C正确；D．电磁继电器磁性强弱与电流方向无关，与电流大小、线圈的匝数的多少有关，故D错误。

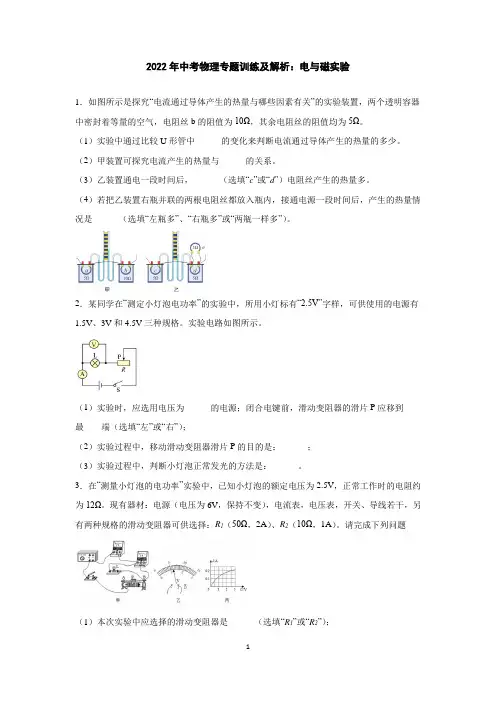

2022年中考物理专题训练及解析：电与磁实验1．如图所示是探究“电流通过导体产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气，电阻丝b的阻值为10Ω，其余电阻丝的阻值均为5Ω。

（1）实验中通过比较U形管中______的变化来判断电流通过导体产生的热量的多少。

（2）甲装置可探究电流产生的热量与______的关系。

（3）乙装置通电一段时间后，______（选填“c”或“d”）电阻丝产生的热量多。

（4）若把乙装置右瓶并联的两根电阻丝都放入瓶内，接通电源一段时间后，产生的热量情况是______（选填“左瓶多”、“右瓶多”或“两瓶一样多”）。

2．某同学在“测定小灯泡电功率”的实验中，所用小灯标有“2.5V”字样，可供使用的电源有1.5V、3V和4.5V三种规格。

实验电路如图所示。

（1）实验时，应选用电压为______的电源；闭合电键前，滑动变阻器的滑片P应移到最____端（选填“左”或“右”）；（2）实验过程中，移动滑动变阻器滑片P的目的是：______；（3）实验过程中，判断小灯泡正常发光的方法是：______。

3．在“测量小灯泡的电功率”实验中，已知小灯泡的额定电压为2.5V，正常工作时的电阻约为12Ω。

现有器材：电源（电压为6V，保持不变），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器可供选择：R1（50Ω，2A）、R2（10Ω，1A）。

请完成下列问题（1）本次实验中应选择的滑动变阻器是______（选填“R1”或“R2”）；（2）某同学连接成了如图甲所示的电路，该电路中存在一处连接错误，只要改接一根导线就可以使电路连接正确，请你把接错的那一根导线找出来打上“×”，再用笔画线代替导线画出正确的连接______；（3）电路正确连接后，闭合开关，移动滑动变阻器的滑片P到某一位置，电压表示数如图乙所示为______V；要测量小灯泡的额定功率，此时应将滑片P向______（选填“A”或“B”）端移动；（4）实验小组多次改变滑动变阻器滑片的位置，并根据实验数据画出了小灯泡的I﹣U关系图像如图丙所示。

给我一个支点，可以撬起整个地球。

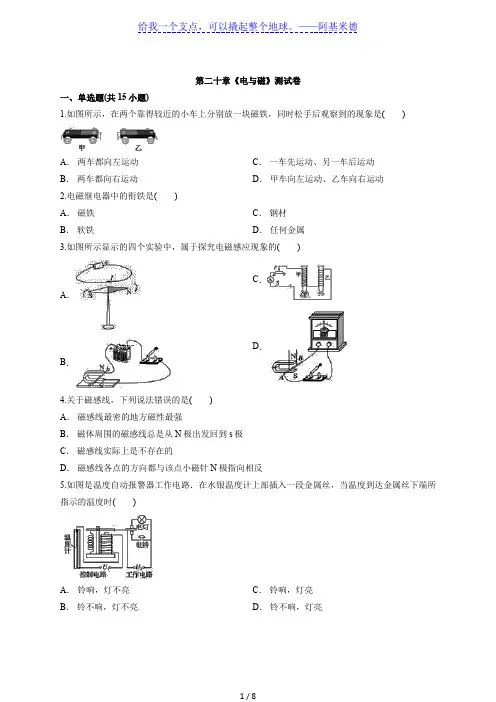

——阿基米德第二十章《电与磁》测试卷一、单选题(共15小题)1.如图所示，在两个靠得较近的小车上分别放一块磁铁，同时松手后观察到的现象是()A．两车都向左运动B．两车都向右运动C．一车先运动、另一车后运动D．甲车向左运动、乙车向右运动2.电磁继电器中的衔铁是()A．磁铁B．软铁C．钢材D．任何金属3.如图所示显示的四个实验中，属于探究电磁感应现象的()A．B．C．D．4.关于磁感线，下列说法错误的是()A．磁感线最密的地方磁性最强B．磁体周围的磁感线总是从N极出发回到s极C．磁感线实际上是不存在的D．磁感线各点的方向都与该点小磁针N极指向相反5.如图是温度自动报警器工作电路．在水银温度计上部插入一段金属丝，当温度到达金属丝下端所指示的温度时()A．铃响，灯不亮B．铃不响，灯不亮C．铃响，灯亮D．铃不响，灯亮6.下列功能中，电磁继电器不能完成的是( )A ． 控制电路中电流的连续变化B ． 控制电路中电流的有无C ． 利用低电压、弱电流控制高电压、强电流D ． 远距离自动控制与操作7.研究电磁感应现象的实验中，不需要使用的器材是( )A ． 电源B ． 磁体C ． 导线D ． 电流表8.如图所示，在条形磁铁的一端吸引着两个大头针的针尖部，则这两个大头针的针帽将()A ． 互相排斥B ． 互相吸引C ． 既不排斥也不吸引D ． 无法确定9.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是( )A ．B ．C ．D ．10.收音机、电视机、音响里都有扬声器(如图)，扬声器的工作原理是( )A ． 电磁感应现象B ． 磁场对通电导线有力的作用C ． 电流周围存在磁场D ． 电流的热效应11.如图，甲、乙是电磁学中很重要的两个实验，下列有关说法正确的是( )A ． 甲图是研究电磁感应的实验装置B ． 乙图中闭合开关后，可实现将机械能转化为电能C ． 乙图是研究发电机原理的实验装置D ． 甲图中可实现将电能装化为机械能12.关于地磁场，下列说法不正确的是( )A ． 地球相当于一个大磁体，它周围存在着地磁场B ． 地磁场的磁感线方向由北指向南C ． 地磁场的北极在地理的南极附近D ． 地磁场的磁感线在地球两极附近最密集13.小明用水平放置的一根条形磁针的一端吸起一根较小的铁钉，如图所示，若他用一根同样的条形磁铁的S 极与原来的磁铁N 极靠近合并时，将看到的现象是( )A ． 铁钉的尖端被吸向右端磁铁B ． 铁钉将落下C ． 铁钉的尖端被向左端磁铁D ． 铁钉被吸得更牢14.关于交流发电机各部分的作用，下列说法中错误的是( )A ． 线圈是用来产生感应电流的B ． 磁极是用来产生磁场的C ． 滑环是用来改变电流方向的D ． 电刷是用来连接外电路的15.假如磁体的磁性消失了，以下情景可能发生的是( )A ． 电灯不能正常发光B ． 轮船上的罗盘将失去作用C ． 门吸仍然起作用D ． 电磁起重机可以吸起比原来更多的钢铁二、填空题(共3小题)16.小磁针静止时的位置如图所示，由此可以判断出通电螺线管的A 端是________(选填“N”或“S”)极，接线柱a 连接的是电源的________(选填“正”或“负”)极．17.磁场不但有强弱之分，而且还有________，磁场的分布是相当复杂的，通常用________来探究磁场的分布．18.电磁继电器是利用________________来工作的，它可以用低电压、弱电流的控制电路去控制________、________的工作电路，还可以实现__________和________的目的．三、实验题(共3小题)19.小军利用如图所示的装置来探究通电螺线管外部磁场的方向，请根据实验要求回答下列问题：(1)实验时，他选用小磁针的目的是为了________．(2)实验过程中，他将电池的正负极位置对调接入电路中，此操作的目的是为了研究________与__________是否有关．20.如图所示为小玲和小辉同学制作的一种直流电动机模型，他们用回形针做成两个支架，分别与电池的两极相连；用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮，将线圈放在支架上，碲形磁体放在线圈周围．(1)按他们这种方法刮漆，线圈________(能/不能)持续转动．线圈转过平衡位置时会____________________(选填“自动改变线圈中的电流方向”或“切断线圈中的电流”)，(2)可以通过改变____________方向，改变线圈的转动方向．(填一种方法)(3)如果电池、开关、导线的连接和性能良好，闭合开关后，发现线圈只抖动了一下，并不转动，原因可能是____________，这时可做的有效尝试是____________．21.在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障．(1)请你猜想小磁针指向不发生变化的原因是____________________．(2)写出检验你的猜想是否正确的方法：___________________________________________.答案解析1.【答案】D【解析】读图可知，两小车上相邻的都是磁体的N极，根据同名磁极相互排斥可知，两小车将互相分开，即甲车向左运动、乙车向右运动．2.【答案】B【解析】当电磁铁通电时，电磁铁有磁性，吸引衔铁，断电后可以释放衔铁，从而实现控制电路的通断．磁铁是磁体，当电磁铁中没有电流释放衔铁时，用磁铁做的衔铁不能离开电磁铁；故A不可取；软铁是磁性材料，当被电磁铁吸引后被磁化，但不能长期保存磁性，当电磁铁中没有电流释放衔铁时，用软铁做的衔铁立即离开电磁铁；故B可取．钢材是磁性材料，当被电磁铁吸引后被磁化能长期保存磁性，当电磁铁中没有电流释放衔铁时，用钢材做的衔铁不能离开电磁铁；故C不可取；金属中很多为非磁性材料，不能被电磁铁吸引；还有的是硬磁性材料，被磁化后能保留磁性，当电磁铁中没有电流释放衔铁时，用硬磁性材料做的衔铁不能离开电磁铁，所以很多种金属不能做衔铁；故D不可取．3.【答案】D【解析】A、是奥斯特实验，说明了通电导线周围可以产生磁场，不合题意；B、由图可知，电路中有电源，是通电线圈在磁场中受力转动，是电动机的原理图，不合题意；C、由图可知，这是研究电磁铁磁性强弱与电流大小关系的实验装置，不合题意；D、图片中是闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，符合电磁感应现象的要求，符合题意．4.【答案】D【解析】A、磁感线的分布疏密可以反映磁场的强弱，越密越强，磁感线最密的地方磁性最强；故A正确．B、磁体周围的磁感线是从N极出发回到S极；故B正确．C、磁感线并不是客观存在于磁场中的真实曲线，只是一种假想的曲线；故C正确．D、磁感线上的任何一点的切线方向跟小磁针放在该点的北极指向一致；故D不正确．5.【答案】A【解析】温度升高时，水银柱上升，与上方金属丝连通，使左侧形成通路，电磁铁中有电流通过电磁铁吸引衔铁，与下面触点接触，与上面触点断开，灯不亮；与下面触点接触，电铃这部分电路接通，电铃发出报警信号．6.【答案】A【解析】电磁继电器中没有滑动变阻器，所以A错误．电磁继电器中，低压电路中的开关控制可以控制电流的有无，所以B正确．电磁继电器是一种由低压电路控制高压电路的器件，所以C正确．低压电路和高压电路之间的距离可以达到很远，方便保护人身安全，还可以通过一些半导体材料来实现自动化控制，所以D正确．7.【答案】A【解析】电磁感应现象实验装置如图：需要的器材有电流表、开关、导线、蹄形磁铁，没有电源．8.【答案】A【解析】两个大头针被磁铁吸引时已经被磁化，靠近磁体的被磁化成异名磁极，距磁极较远的一端被磁化成与磁体同名的磁极；本题中大头针的针帽部分均被磁化成了N极，同名磁极相排斥．9.【答案】C【解析】A、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故A错误；B、已知电源下端为正极，由右手螺旋定则可知，螺线管的磁极上端为N、下端为S，小磁针的磁极为：上N、下S，故B错误；C、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左S、右N，小磁针的磁极为：左S、右N，故C正确；D、已知电源右端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故D错误；10.【答案】B【解析】扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成．当线圈中通过变化的电流时，据磁场对通电导线有力的作用的原理知，通电线圈会在永久磁铁的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，将电能转化为机械能，同时线圈的振动也会带动纸盆也来回振动，于是扬声器就发出了声音．11.【答案】A【解析】A、甲图是研究导体在磁场中做切割磁感线运动，是电磁感应的实验装置，故A正确；BC、乙图是电动机的原理图，闭合开关后，可实现将电能转化为机械能，故BC错误；D、甲图时发电机原理图，是机械能转化为电能，故D错误．12.【答案】B【解析】A、地球是一个巨大的磁体，它周围存在着磁场，叫做地磁场，该选项说法正确，不符合题意；B、地磁的北极在地理的南极附近，地磁南极在地理北极附近，因此地磁场的磁感线从地理南极到地理北极，该选项说法不正确，符合题意；C、地磁场的北极在地理的南极附近，地磁场的南极在地理北极附近，二者不完全重合，存在着磁偏角，沈括是最早记述这一现象的科学家，该选项说法正确，不符合题意；D、地球的两极也是地磁的两极附近，这两个地方的磁场最强，因此磁感线也最密集，该选项说法正确，不符合题意．13.【答案】B【解析】当两个磁体靠近合并后，相当于成为一个磁体，而条形磁体两端磁性较强，中间磁性较弱，铁钉由于重力作用会掉下来．14.【答案】C【解析】发电机是根据电磁感应原理工作的，必须让线圈在磁场里转动，他的两边做切割磁感线运动而产生感应电流；交流电的方向发生了变化，力也正好能同运动方向一致，为了转动中不扭动导线，故有滑环；而滑环和电刷是将线圈中产生的交变电流供给外电路．15.【答案】B【解析】A、电灯是利用电流的热效应来工作的，与磁性无关．故不会发生．B、罗盘是利用磁体的指向性来指示南北的，假如磁性消失，罗盘将不会指示南北，失去作用．故会发生．C、门吸是利用同异名磁极相互吸引来工作的，磁性消失，门吸将没有作有和．故不会发生．D、电磁起重机是利用磁体能吸引铁类物质来工作的，如果磁性消失它不可能吸起钢铁．故不会发生．16.【答案】N正【解析】由图可知，小磁针静止时S极指向右端，则说明A端为N极，另一端为S极．用右手握住螺线管，让大拇指指向N极一端(螺线管的左端)，则四指弯曲的方向就是电流方向，电流方向为从左端流入，则可知电源的a端为正极．17.【答案】方向小磁针【解析】磁场是有方向的，人们规定，在磁场中的某一点，小磁针静止时N极所指的方向就是该点的磁场方向，我们可以借助小磁针来探究磁场的方向；磁场是确实存在的，但是磁场是看不见摸不到的，磁感线是人们为了直观形象地描述磁场的方向和分布情况而引入的带方向的曲线，放在磁场中的小磁针N极指向即为该点磁感线的方向，我们可以借助小磁针来探究磁场(磁感线)的方向和分布情况．18.【答案】电流的磁效应高电压强电流自动控制远程控制【解析】19.【答案】(1)显示磁场方向(2)通电螺线管外部磁场方向；电流方向【解析】(1)因为小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向；(2)把电池正负极对调，改变了电流方向，闭合开关后，会发现小磁针指示磁场方向改变了，此现象说明磁场方向和电流方向有关．因此这样操作是为了研究通电螺线管外部磁场方向和电流方向是否有关．20.【答案】(1)能切断线圈中的电流(2)电流(或磁场)(3)磁场太弱换用较强的磁场【解析】(1)将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周的作用是当线圈刚转过平衡位置时，切断电流，通过线圈的惯性转动半周，从而保证了线圈持续的转动下去；(2)要改变线圈的转动方向，就要改变线圈的受力方向，而线圈的受力方向由磁场方向和电流方向来决定，因此可改变磁场方向或电流方向来改变线圈的转动方向；(3)如果电池、开关、导线的连接和性能良好，闭合开关后，线圈不能连续转动，可排除无电流的情况，可能是电流太弱、磁场太弱或开始线圈处在平衡位置等，可进行有针对性的偿试，包括换新电池使电流增大，换较强的磁场，用手推一下线圈使其转过平衡位置等．21.【答案】(1)小磁针与直导线距离远(2)使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．【解析】(1)在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障：说明电流一定时，磁场的强弱应该与距离有关，故猜想小磁针指向不发生变化的原因是小磁针与直导线距离远；(2)写出检验你的猜想是否正确的方法：使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．。

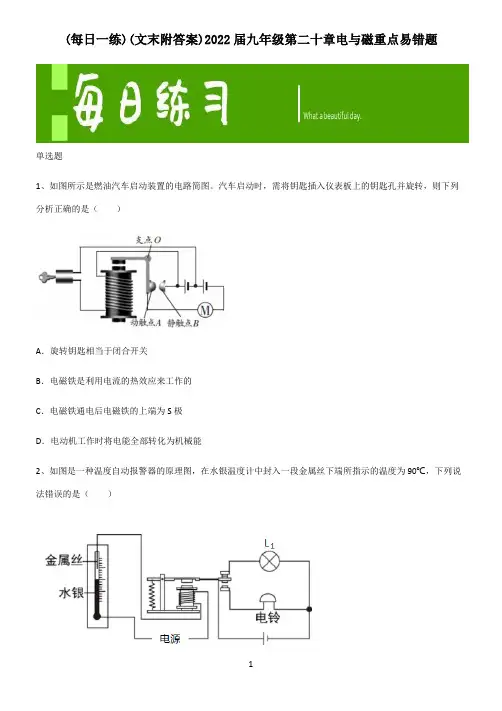

(每日一练)(文末附答案)2022届九年级第二十章电与磁重点易错题单选题1、如图所示是燃油汽车启动装置的电路简图。

汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（）A．旋转钥匙相当于闭合开关B．电磁铁是利用电流的热效应来工作的C．电磁铁通电后电磁铁的上端为S极D．电动机工作时将电能全部转化为机械能2、如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为90℃，下列说法错误的是（）A．报警器利用了水银导电和热胀冷缩的性质B．报警器利用了电磁铁通电时有磁性断电时磁性消失的特点C．报警器中，水银温度计和电磁铁串联在电路中D．温度达到90℃时，报警器中的灯亮同时铃响3、大多数新冠肺炎患者会出现发热症状，已知热敏电阻的阻值随人体辐射的红外线而改变，人体温度越高热敏电阻的阻值越小。

某同学据此设计了一个红外线体温安检电路。

要求无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，红灯亮且电铃响起。

下列设计符合要求的是（）A．B．C．D．4、将导体ab、开关和灵敏电流表用导线连接，导体ab放置在磁极间，如图所示。

下列说法正确的是（）A．开关闭合，磁铁不动，ab水平向左快速移动，指针不偏转B．磁极对调后，开关闭合，ab水平向右快速运动，指针要偏转C．开关闭合，ab竖直上下运动，指针要偏转D．开关断开，ab快速运动，指针可能偏转5、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行以下对应实验，对滑动变阻器在此实验中的作用描述正确的是（）①探究电流与电阻的关系时是为了调节电阻．．两端电压成倍数变化②用“伏安法”测电阻时是为了改变定值电阻．．两端电压，测量对应电流③研究影响电阻大小因素时是为了更换不同电阻丝．．．，保持电流不变，测量对应电压值④研究电磁铁磁性强弱与线圈匝数关系时是为了更换匝数不同电磁铁．．．．．．．，保持电流不变A．①②B．②③C．③④D．②④6、如图所示是某同学自制的玩具电动机，一块钕铁椭圆形磁铁吸在干电池底部，将一段裸露的铜线折成矩形线框，上边与电池正极接触，下边搭接在磁铁上，观察到线框顺时针转动，则（）A．该过程中机械能转化为电能B．线框左右两边所受磁场力方向相同C．若仅调换电池两极，线框将逆时针转动D．若仅调换磁铁两极，线框仍顺时针转动7、新能源电动汽车的动力装置是电动机，图中符合其工作原理的是（）A．B．C．D．多选题8、生活中经常对一些物理量进行估测，下列数值中接近实际情况的是（）A．家用冰箱工作时的电流约1.5AB．现在你所在考场内的温度约30℃C．教室内日光灯管功率约是40WD．我们国家交流电的频率是50Hz9、关于电磁现象，下列说法不正确的是（）A．磁场中某点的磁场力由放在该点的小磁针决定的B．可以用磁感线来描述磁体周围磁场的强弱和方向C．只要导体做切割磁感线运动，导体中就会产生感应电流D．动圈式扬声器将电信号转化为声信号的过程，电能转化为机械能10、如图所示是学习物理过程中的一些实验的插图。

人教版九年级全一册物理第二十章：电与磁综合复习题1．（2022·湖南岳阳·九年级期末）无线充电装置给人们的生活带来了便利。

充电底座通电后其中的送电线圈产生交变磁场，手机受电线圈中产生感应电流，开始向手机充电，以下四图所示的装置与手机受电线圈工作原理相同的是（）A．B．C．D．2．（2022·湖南岳阳·九年级期末）下面四个实验图能说明电动机工作原理的是（）A．B．C．D．3．（2022·湖南长沙·九年级期末）关于物理现象和物理知识，下列说法正确的是（）A．为了防止触电，必须把用电器的开关接在火线上B．验电器的原理是异种电荷相互吸引C．小磁针静止时，S极的指向与该点磁场方向相同D．用毛皮摩擦橡胶棒，橡胶棒带负电是由于毛皮束缚电子的能力比较强4．（2022·湖南·长沙市开福区青竹湖湘一外国语学校九年级期末）如图所示的“吸引现象”由分子间作用力引起的是（）A．磁铁吸引铁器B．吸盘吸在墙上C．摩擦后的气球吸引头发D．压紧的铅块互相吸引5．（2022·湖南·长沙市开福区青竹湖湘一外国语学校九年级期末）我们在学习物理知识时，运用了很多研究方法，下列几个实例：①研究电流时，把它比作水流；①在探究电磁铁磁性强弱的影响因素时；①在探究压强与压力关系时，控制受力面积相同；①研究磁场时，引入磁感线。

其中，运用了相同研究方法的是（）A．①①B．①①C．①①D．①①6．（2022·湖南株洲·九年级期末）公交车上安装的电动爆玻器工作原理是利用通电线圈在磁场中产生一个冲击力，在危急时刻击碎车窗玻璃。

图中的实验与电动爆玻器工作原理相同的是（）A．B．C．D．7．（2022·湖南常德·九年级期末）如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时（）A．红灯亮，绿灯灭B．红灯灭，绿灯亮C．红灯亮，绿灯亮D．红灯灭，绿灯灭8．（2022·湖南岳阳·九年级期末）下列关于磁场，磁感线的说法正确的是（）A．磁体间的相互作用规律通过磁感线来实现B．磁感线是磁场中真实存在的一些曲线，磁感线越密的地方磁场的磁性越强C．磁体周围的磁场方向是从磁体的N极出发，回到磁体的S极的，构成闭合曲线D．磁感线上某一点的切线方向与放在该点的小磁针静止时N极所指的方向相反9．（2022·湖南常德·九年级期末）如图所示的实验装置中属于电动机工作原理的是（）A．B．C．D．10．（2022·湖南常德·九年级期末）如图是烧水用的某品牌“随手泡”，为保障安全，该电器设置了电源开关S和安全开关S1．当壶身放在底座上时，S1自动闭合，此时再闭合S，电热丝R通电．如图设计的电路符合上述要求是。

专题20 电与磁有关的中考综合计算题抓住考点学1.欧姆定律及其应用（1）导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。

（2）公式：I=U/R ，式中单位：I→A；U→V；R→Ω。

1安=1伏/欧。

（3）对公式的理解：①公式中的I、U和R必须是在同一段电路中；②I、U和R中已知任意的两个量就可求另一个量；③计算时单位要统一。

（4）欧姆定律的应用①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。

②当电压不变时，电阻越大，则通过的电流就越小。

③当电流一定时，电阻越大，则电阻两端的电压就越大。

2．电磁继电器：实质上是一个利用电磁铁来控制电路的开关。

它的作用可实现远距离操作，利用低电压、弱电流来控制高电压、强电流。

还可实现自动控制。

根据考点考【例题1】（2019四川内江）如图甲所示，是某科技小组的同学们设计的恒温箱电路图，它包括工作电路和控制电路两部分，用于获得高于室温、控制在定范围内的“恒温”。

工作电路中的加热器正常工作时的电功率为1.0kW；控制电路中的电阻R'为滑动变阻器，R为置于恒温箱内的热敏电阻，它的阻值随温度变化的关系如图乙所示，继电器的电阻R0为10Ω．当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.024A时，衔铁被释放，则：（1）正常工作时，加热器的电阻值是多少？（2）当滑动变阻器R为390Ω时，恒温箱内可获得的最高温度为150℃，如果需要将恒温箱内的温度控制在最低温度为50℃那么，R′的阻值为多大？【例题2】（2019内蒙古巴彦淖尔市）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。

第20章电与磁—2022年中考真题汇编一．选择题（共25小题）1．（2022•攀枝花）下列描述的物理情景中，与电动机原理相同的是（）A．B．C．D．2．（2022•襄阳）设计如图所示的实验，主要是为了探究下列哪个物理原理（）A．发电机B．电动机C．通电螺线管D．电磁继电器3．（2022•遵义）风能是一种环保的可再生能源，下列各图能反映风力发电原理的是（）A．B．C．D．4．（2022•滨州）进入初中学业水平考试考场时，监考教师会使用金属探测仪对大家进行检测。

如果有同学携带金属制品，探测仪就会产生电流并报警。

下列四个实验能反映金属探测仪工作原理的是（）A．B．C．D．5．（2022•滨州）阅读短文判断问题：为了解释地球存在着磁场——地磁场，19世纪安培假设：地球的磁场是由绕过地心轴线的环形电流引起的。

①由于地球表面带有某种电荷，随地球一起自西向东转动时，形成环形电流，如图所示。

环形电流可以形象地类似于通电螺线管中的电流。

②环形电流的磁场也可以想象成类似于条形磁铁的磁场。

③若将地磁场的N极和S极相当于通电螺线管的两个磁极，则可以借助安培定则由两极的磁性判断环形电流的方向。

根据以上描述下列判断正确的是（）A．环形电流的方向是自西向东B．形成环形电流的电荷是正电荷C．形成环形电流的电荷，与用丝绸摩擦过的玻璃棒带的电荷相互吸引D．用实验室常用验电器能够检验出形成环形电流的电荷电性6．（2022•烟台）如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小。

闭合开关S1、S2，下列说法正确的是（）A．电磁铁的右端为N极B．当滑片P向右滑动时，电磁铁磁性增强C．当滑片P向左滑动时，巨磁电阻的阻值增大D．当滑片P向左滑动时，指示灯变亮7．（2022•烟台）目前，新能源电动汽车被越来越多的家庭所喜欢，其核心部件是电动机。

如图所示能说明电动机工作原理的是（）A．B．C．D．8．（2022•菏泽）下列用电器的工作原理与发电机相同的是（）A．家用电水壶B．无线充电器C．小型电风扇D．舞台扬声器9．（2022•南通）风力发电路灯的核心部件是小型风力发电机，其工作原理是（）A．电磁感应B．电流的磁效应C．磁场对电流的作用D．磁极间的相互作用10．（2022•丹东）如图所示，风车可以带动发电机发电。

第二十章电与磁综合测评卷一、单选题1．弹簧下端挂一磁体（下面的电磁铁电路没有连接好），如图所示，若把电路连接好，发现弹簧长度会变短，若要使滑动变阻器的滑片P向右移动时，弹簧的长度变得更短，则变阻器接入电路的方式可以是（）A．C接E，B接F B．C接E，D接FC．A接E，D接F D．A接E，B接F2．我国高铁在节能技术上采用了再生制动方式，动车到站前先停止供电，由于惯性，动车维续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生感应电流，自动输入电网如图所示，与我国高铁在节能技术上运用的工作原理相同的是（）A．B．C．D．3．如图所示的四个装置可以演示不同的电磁现象，下列说法不正确的是（）A．如图，可以用来演示电流的磁效应B．如图，可以用来探究电磁铁的磁性强弱与线圈匝数多少的关系C．如图，可以用来演示磁场对通电导线的作用D．如图，可以用来演示电磁感应现象，根据该现象制成了电动机4．如图所示，下列有关电磁学的知识，说法错误的是（）A．甲图中，电动机运用了此原理，电动机将电能转化为机械能B．乙图使用测电笔时一定不能触碰金属笔尖C．丙图中，此实验证明了电流周围存在磁场D．丁图中，此实验证明了电磁铁磁性的强弱与线圈匝数有关5．如图所示的电路中，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为S极B．小磁针静止时，S极水平指向右C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性减弱6．一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。

下列叙述中，正确的是（）A．闭合开关前，电磁铁与条形磁铁间没有力的作用B．闭合开关后，条形磁铁受到桌面向右的摩擦力C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力减小D．闭合开关后，滑片P向b移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力变大7．关于如图所示的实验装置，说法正确的是（）A．该装置能将电能转化为机械能B．该装置可用来研究磁场对通电导体的作用C．该装置可用来研究电磁感应现象D．该装置揭示的原理可应用于电动机8．如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮去上半周或下半周。

人教版九年级物理（初中）第二十章电与磁第1节磁现象磁场公元843年,在天水一色的茫茫大海上，一只帆船正在日夜不停的航行，没有航标，没有明确的航道。

他们是怎样摆脱当时的困境的呢? 我国很早就利用罗盘（指南针）在航海中指示方向。

公元1世纪初，东汉学者王充在《论衡》中记载“司南之杓，投之于地，其柢指南。

”即司南在水平光滑的“地盘”上制成的，静止时它的长柄指向南方，为什么？课堂导入演示实验磁铁能吸引哪些物体？用磁铁分别去吸引铁钉、大头针、木块、铝片、硬币、塑料尺、泡沫塑料，然后观察现象。

1.磁性：磁铁具有吸引铁、钴、镍的性质。

现象：磁铁能吸引、、。

硬币大头针铁钉2.磁体：具有磁性的物体。

（1）磁体按形状分为：条形磁体针形蹄形磁体（2）磁体按来源分为：天然磁体、人造磁体等。

（3）按照磁体保持磁性的长久分为：永磁体、软磁体实验：把铁屑铺在一张白纸上，分别将条形磁体和蹄形磁体平放在铁屑，然后用手轻轻将磁体提起，并轻轻抖动，观察到磁铁两端及中间部分吸引铁屑的多少磁铁的不同部位磁性强弱一样吗？实验方法：转化法；现象：磁体两端吸引铁屑最多，中间最少；结论：磁体各个部分的磁性强弱不同，磁体两端的磁性最强。

3.磁极：磁体上磁性最强的部分，在磁体的两端。

能够自由转动的小磁针，当它静止时总是一端指南，另一端指北。

（1）南极：磁体静止时指南的那一端叫做南极（S 极）（2）北极：磁体静止时指北的那一端叫做北极（N 极）：在水平方向上让磁针自由转动，把小磁针拨动几次，观察每次停下来的指向是否相同？当小磁针自由静止时都指向什么方向？演示实验4.磁极间的相互作用将一根条形磁铁甲用细线悬挂起来，另一根条形磁铁乙的N极分别去靠近甲的N 极和S极，再用乙的S极分别去靠近甲的N极和S极，观察现象.观察现象可得到结论：同名磁极相互排斥，异名磁极相互吸引。

拿一根铁棒去靠近或接触大头针，会发现铁棒不能吸引大头针，将铁棒在磁铁上按一定的方向摩擦几下，再去靠近大头针。

2022年中考物理真题选及答案--电与磁1.(2022金华)司南是我国早期的指南针。

小科将条形磁体置于塑料勺内，在勺下垫泡沫，一起置于装水的纸盘中，漂浮在水面上，能自由转动，从而得到一个仿制“司南”（如图所示）。

下列说法正确的是（）A. “司南”静止时勺柄指南，标为N极B. “司南”能指南北是受地磁场的作用C. “司南”的纸盘换成铁盘后也能正常使用D. “司南”勺柄的指向与勺内磁体的磁极方向无关【答案】B2.（2022哈尔滨）如图所示，闭合开关后，下列说法不正确的是（）A. 电铃利用电流热效应工作B. 电源用来提供电能C. 导线用来连接电路元件D. 开关用来控制电流通断【答案】A3.（2022牡丹江）下列用磁感线描述的磁场方向不正确．．．的是（）A. B.C. D.【答案】D4.（2022绍兴）如图，小敏用条形磁铁使铁钉竖直静止在空中，细线紧绷且质量不计，下列说法正确的是（）A. 铁钉上端被磁化成N极B. 铁钉受到的磁力与自身重力大小相等C. 桌面对石头的支持力和石头的重力是一对平衡力D. 细线对石头的拉力和石头对细线的拉力是一对相互作用力【答案】D5.（2022永州）在螺线管附近放一小磁针，静止时小磁针位置如图所示。

闭合开关S时，小磁针发生旋转，关于通电螺线管的N极及小磁针旋转方向描述正确的是（）A．通电螺线管的左侧是N极，小磁针顺时针旋转B．通电螺线管的左侧是N极，小磁针逆时针旋转C．通电螺线管的右侧是N极，小磁针顺时针旋转D．通电螺线管的右侧是N极，小磁针逆时针旋转【答案】D。

6.（2022温州）如图是某同学发明的“铁皮自动分开装置”。

将强磁铁靠近一叠铁皮，被磁化后的铁皮会自动分开。

铁皮分开的原因是（）A. 同名磁极相互吸引B. 异名磁极相互吸引C. 同名磁极相互排斥D. 异名磁极相互排斥【答案】C7.（2022丽水）按如图电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。

此现象说明影响电磁铁磁性强弱的一个因素是（）A. 电流大小B. 线圈匝数C. 电流方向D. 电磁铁极性【答案】B7（2022哈尔滨）下列有关电与磁的说法不正确的是（）A. 甲装置可以研究电磁感应现象B. 乙装置可以研究通电导体周围的磁场C. 丙装置可以研究通电导体在磁场中受力情况D. 丁仪器的工作原理是异种电荷相互吸引【答案】D8.（2022哈尔滨）如图所示，在探究“影响电磁铁磁性强弱因素”的实验中，未闭合开关时，静止在弹簧下端的铁块质量为0.1kg，此时铁块受到弹簧的拉力是 ___________N；闭合开关后，弹簧的长度会 ___________。

第一节磁现象磁场1、磁现象:磁性:物体能够吸引钢铁、钴、镍一类物质(吸铁性)的性质叫磁性.磁体:具有磁性的物体,叫做磁体。

磁体具有吸铁性和指向性.磁体的分类：①形状:条形磁体、蹄形磁体、针形磁体;②来源:天然磁体(磁铁矿石）、人造磁体;③保持磁性的时间长短:硬磁体（永磁体)、软磁体。

磁极:磁体上磁性最强的部分叫磁极。

磁极在磁体的两端。

磁体两端的磁性最强，中间的磁性最弱。

磁体的指向性：可以在水平面内自由转动的条形磁体或磁针,静止后总是一个磁极指南(叫南极,用S表示）,另一个磁极指北(叫北极,用N表示)。

无论磁体被摔碎成几块，每一块都有两个磁极．磁极间的相互作用:同名磁极互相排斥,异名磁极互相吸引。

(若两个物体互相吸引,则有两种可能：①一个物体有磁性,另一个物体无磁性，但含有钢铁、钴、镍一类物质；②两个物体都有磁性，且异名磁极相对。

)磁化:一些物体在磁体或电流的作用下会获得磁性，这种现象叫做磁化。

钢和软铁都能被磁化:软铁被磁化后,磁性很容易消失,称为软磁性材料;钢被磁化后，磁性能长期保持，称为硬磁性材料.所以钢是制造永磁体的好材料。

2、磁场：磁场:磁体周围的空间存在着磁场.磁场的基本性质：磁场对放入其中的磁体产生磁力的作用。

磁体间的相互作用就是通过磁场而发生的。

磁场的方向:把小磁针静止时北极所指的方向定为那点磁场的方向。

磁场中的不同位置，一般说磁场方向不同。

磁感线：在磁场中画一些有方向的曲线,任何一点的曲线方向都跟放在该店的磁针北极所指的方向一致。

这样的曲线叫做磁感线。

对磁感线的认识：①磁感线是在磁场中的一些假想曲线,本身并不存在，作图时用虚线表示;②在磁体外部，磁感线都是从磁体的N极出发,回到S极。

在磁体内部正好相反.③磁感线的疏密可以反应磁场的强弱,磁性越强的地方，磁感线越密,磁性越弱的地方,磁感线越稀;④磁感线在空间内不可能相交。

典型的磁感线:3、地磁场：地磁场:地球本身是一个巨大的磁体,在地球周围的空间存在着磁场，叫做地磁场。

2020-2021年中考物理电与磁20(附带答案解析)一、电与磁选择题1．图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。

当它在磁场中按箭头方向运动时，能产生感应电流的是（）A. B. C. D.【答案】 C【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，C中导体做切割磁感线运动，所以会产生感应电流，C符合题意；ABD中的导体运动时，导体运动方向与磁感线方向平行，都不会切割磁感线，所以不会产生感应电流，ABD不符合题意；故答案为：C。

【分析】产生感生电流的条件：①电路必须闭合；②只是电路的一部分导体在磁场中；③这部分导体做切割磁感线运动.2．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

解答这类题目的思路是先明确产生感应电路的条件：①闭合电路的一部分导体；②导体切割磁感线运动这两个条件。

3．如图所示，两辆相同的小车上分别固定一块磁体和一个铁块，将它们靠近到一定距离后由静止释放，两小车同时运动下列说法正确的是（）A. 两小车相互远离B. 小车运动起来是因为小车有惯性C. 磁体对铁块有作用力，同时铁块对磁体也有作用力D. 磁体对铁块的作用力和铁块受到的重力是一对平衡力【答案】 C【解析】【解答】解：A、因为磁体对铁块具有吸引力，所以将它们靠近到一定距离后由静止释放，两小车将靠近，A不符合题意；B、力是改变物体运动状态的原因，小车运动起来是因为磁体和铁块之间彼此产生了力的作用，带动小车运动，B不符合题意；C、物体间力的作用是相互的，所以磁体对铁块有作用力，同时铁块对磁体也有作用力，C 符合题意；D、磁体对铁块的作用力和铁块受到的重力不在一条直线上，方向不相反，大小也不一定相等，不是一对平衡力，D不符合题意。

单元复习20 电和磁1.关于磁场，下列说法正确的是（）A．地磁场的磁极与地球两极完全重合B．磁极间的相互作用不都是通过磁场发生的C．地磁场的形状跟条形磁体的磁场相似D．磁感线是磁场中真实存在的一些曲线【答案】C【详解】A．地磁场的北极在地理南极附近，地磁场南极在地理北极附近，地磁场的两极与地理的两极相反，且与地球的两极并不完全重合，故A错误；B．磁极间的相互作用是通过磁场而发生的，故B错误；C．地球是巨大的磁体，地磁场和条形磁体的磁场相似，故C正确；D．磁感线是科学家为了研究起来形象、直观，而描绘出来的，所以它不是真实存在的，故D错误。

2．在图描述磁场的各图中错误的是（）A．B．C．D．【答案】B【详解】A．外部磁感线由N极指向S极，故A正确，不符合题意；B．外部磁感线应由N极指向S极，B图画反了，故B错误，符合题意；C．地理北极为地磁的南极，地理南极为地磁的北极，则磁感线应由地磁的北极指向南极，故C正确，不符合题意；D．两同名磁极相对且均为N极，则磁感线应向外，故D正确，不符合题意。

故选B。

3.下列器材中没有应用磁性材料的是（）A．银行的储蓄卡B．医用的信息磁卡C．录音磁带D．VCD光盘【答案】D【详解】ABC．银行储蓄卡、医用的信息磁卡和录音磁带采用磁电记录方式，用的是磁性材料，故ABC不符合题意；D．VCD光盘是利用光来进行工作的，它在光驱中利用激光头发出的光来读取信息，故D符合题意。

故选D。

4.如图是我国早期的指南针——司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的。

东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。

“柢”指的是司南长柄，下列说法中正确的是（）A．司南的长柄是磁石的北极B．司南长柄指的是地磁北极C．地磁场的南极在地球地理的南极附近D．司南指南北是其本身有这样的特性【答案】B【详解】ABC．地球本身是一个大磁体，地磁南（S）极在地理北极附近，地磁北（N）极在地理南极附近，司南是用天然磁石磨制成的勺子，其实质就是一块磁铁，在地球的磁场中受到磁力的作用，静止时长柄指向南方（指向地理南极），则司南长柄是磁石的南极；地理上的南极是在地磁场的北极附近，即司南长柄指的是地磁场的北极。

第二十章《电与磁》第一节、磁现象磁场1、磁性：物体吸引铁、钴、镍等物质的性质。

2、磁体：具有磁性的物质叫磁体。

它有指向性：指南北。

3、磁极：磁体上磁性最强的部分叫磁极。

任何磁体都有两个磁极，一个是南极或S极；另一个是北极或N极磁极间的作用：同名磁极相互排斥，异名磁极相互吸引。

4、磁化：使原来没有磁性的物体获得磁性的过程。

5、磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的。

磁场看不见、摸不着我们可以根据它所产生的作用来认识它。

这里使用的是转换法。

通过电流的效应认识电流也运用了这种方法。

6、磁场的基本性质：对放入其中的磁体产生磁力的作用。

7、磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向。

8、磁感线：描述磁场的强弱和方向而假想的曲线。

磁体外部的磁感线是从北极出来，回到南极。

9、磁感线是不存在的，但磁场客观存在。

磁感线是立体的封闭不相交曲线，磁感线的疏密程度表示磁场的强弱。

10、磁场中某点四向同一：磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向、小磁针北极的受力方向相同。

11、地球本身是一个巨大的磁体。

地球周围空间存在磁场，叫地磁场。

研究表明地磁场的形状与条形磁体的磁场很相似。

地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近。

(地磁的南北极与地理的南北极并不重合，它们的夹角称磁偏角，我国学者：沈括最早记述这一现象)第二节、电生磁1、电流的磁场（1）奥斯特实验：通电导线的周围存在磁场，称为电流的磁效应。

该现象在1820年被丹麦的物理学家奥斯特发现。

该现象说明：通电导线的周围存在磁场，且磁场与电流的方向有关。

（2）通电螺线管的磁场：通电螺线管的磁场和条形磁铁的磁场一样。

其两端的极性跟电流方向有关，电流方向与磁极间的关系可由安培定则来判断。

通电螺线管的性质：①通过电流越大,磁性越强;②线圈匝数越多，磁性越强；③插入铁芯，磁性大大增强第三节、电磁铁电磁继电器1、电磁铁：内部带有铁芯的螺线管就构成电磁铁。

第二十章电与磁单元测试卷一、单选题1．宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。

”图中符合上述说法的是（）A．B．C．D．2．在两磁铁旁的小磁针的方向如图所示（小磁针黑色一端是N极），那么a、b两端的磁性应是（）A．a端是N极，b端是S极B．a端是S极，b端是N极C．a、b两端都是N极D．a、b两端都是S极3．关于磁现象，下列说法正确的是（）A．小磁针放入磁场中静止时，N极所指方向为该点的磁场方向B．地球周围存在磁场，所以它周围的磁感线是真实存在的C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的D．铜、铁、铝和磁体靠近时，都会受到磁力的作用4．如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．小磁针发生偏转说明通电导线周围存在磁场B．移去小磁针后，通电导线周围磁场消失C．断开开关，直导线周围磁场不会立即消失D．通电导线周围的磁场方向由小磁针的指向决定5．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A．灯不亮，电铃响B．灯不亮，电铃不响C．灯亮，电铃不响电源D．灯亮，电铃响工作电路控制电路6．如图所示，当滑动变阻器的滑片P向右滑动时，下列说法中正确的是（）A．电流表示数变小，电压表示数变大，电磁铁磁性减弱B．电流表示数变大，电压表示数变小，电磁铁磁性增强C．电流表示数变小，电压表示数变小，电磁铁磁性减弱D．电流表示数变大，电压表示数变大，电磁铁磁性增强7．2022年6月17日，中国人民解放军海军福建舰（简称福建舰）下水。

福建舰配置电磁弹射和阻拦装置。

电磁弹射是指以电磁力为加速手段，当电磁弹射的弹射车轨道与航母舰载飞机前轮接触，并处于强磁场中，弹射车内的导体通过强电流时，即可受到强大的推力，将航母舰载飞机弹出。

如图所示，下列装置图能反映电磁弹射原理的是（）A．B．C．D．8．成绩优异的小王常常用音乐填满自己的业余时间，众多乐器中，他独爱电吉他。
