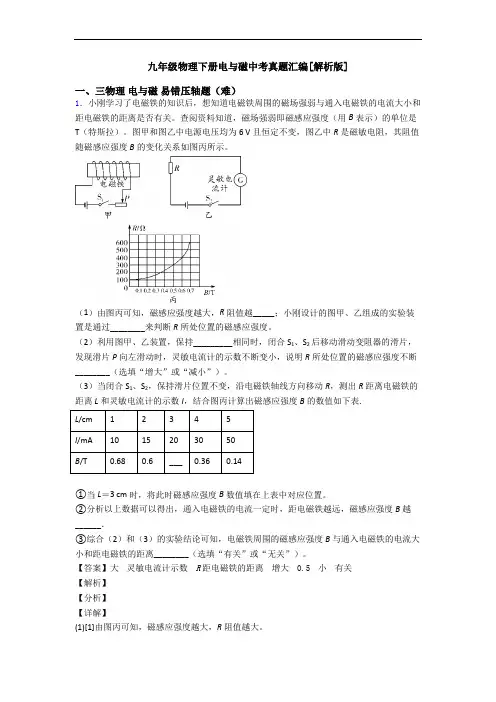

九年级物理下册电与磁中考真题汇编[解析版]一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

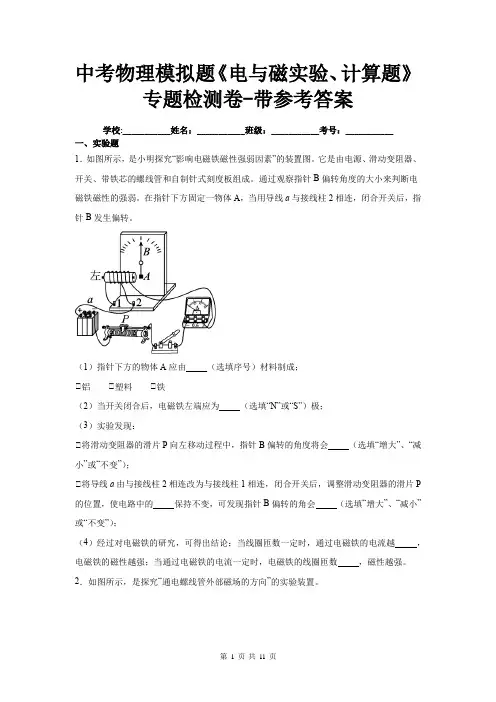

中考物理模拟题《电与磁实验、计算题》专题检测卷-带参考答案学校:___________姓名：___________班级：___________考号：___________一、实验题1．如图所示，是小明探究“影响电磁铁磁性强弱因素”的装置图。

它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制针式刻度板组成。

通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。

在指针下方固定一物体A，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转。

（1）指针下方的物体A应由（选填序号）材料制成；①铝①塑料①铁（2）当开关闭合后，电磁铁左端应为（选填“N”或“S”）极；（3）实验发现：①将滑动变阻器的滑片P向左移动过程中，指针B偏转的角度将会（选填“增大”、“减小”或“不变”）；①将导线a由与接线柱2相连改为与接线柱1相连，闭合开关后，调整滑动变阻器的滑片P 的位置，使电路中的保持不变，可发现指针B偏转的角会（选填“增大”、“减小”或“不变”）；（4）经过对电磁铁的研究，可得出结论：当线圈匝数一定时，通过电磁铁的电流越，电磁铁的磁性越强；当通过电磁铁的电流一定时，电磁铁的线圈匝数，磁性越强。

2．如图所示，是探究“通电螺线管外部磁场的方向”的实验装置。

（1）闭合开关前，小磁针N极指向地理的极；（2）闭合开关后，小磁针的指向如图所示，电源的左端为极；（3）改变螺线管中的电流方向，发现小磁针南北极所指方向发生改变，由此可知：通电螺线管外部磁场方向与螺线管中的方向有关。

3．如图所示是“探究感应电流产生的条件”实验装置；（1）实验中，AB棒的材料应该是（填“塑料”或“铝”）；（2）闭合开关，实验探究过程记录如表所示：根据实验现象，初步得出电路中产生感应电流的条件是：闭合电路的一部分导体在磁场中做运动，在该运动过程中，主要将机械能转化为能；（3）保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验，是为了探究感应电流方向与的关系；（4）若想进一步探究电动机的工作原理，需要。

（物理）中考物理电与磁题20套(带答案)含解析一、电与磁选择题1．如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则（）A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动【答案】C【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N 极，滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性变强．（2）通电螺线管的磁性变强，对铁块的吸引力变大，弹簧测力计的示数就变大．故选项ABD错误，C正确．故选C．【分析】（1）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强；（2）电磁铁对铁块的吸引力变大时，弹簧测力计的示数变大，吸引了变小时，弹簧测力计的示数变小．2．如图是水位自动报警器的原理示意图，下图四个实验能反映其自动报警原理的是（）A. B. C. D.【答案】 D【解析】【解答】解：当水位达到金属块A时，控制电路接通。

电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭。

与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮；由此可见：水位自动报警器的原理是通过电磁铁控制工作电路的。

A、条形磁铁的周围存在磁场，A不符合题意；B、是电动机的原理，B不符合题意；C、电磁感应现象，是发动机的原理，C不符合题意；D、是电磁铁的原理，能反映其自动报警原理，D符合题意。

故答案为：D。

【分析】结合电磁铁继电器工作原理和过程分析解答即可.3．对下列实验描述正确的是（）A. 甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开B. 乙：通电导线在磁场中受到力的作用，这是发电机的原理C. 丙：奥斯特实验说明磁能生电D. 丁：闭合开关，只要金属棒运动，电路中就有感应电流产生【答案】 A【解析】【解答】解：A、甲图是验电器，验电器的两片金属箔带同种电荷，由于互相排斥而张开，故A正确；B、乙图说明通电导线在磁场中受到力的作用，这是电动机的原理，故B错误；C、奥斯特实验说明电能产生磁场，故C错误；D、丁图中，闭合开关，金属棒做切割磁感线运动，电路中就有感应电流产生，故D错误；故选A．【分析】（1）验电器是利用同种电荷相互排斥的原理工作的；（2）电动机是利用通电导线在磁场中受力的作用的原理工作的；（3）奥斯特实验说明电能产生磁场；（4）据电磁感应现象的原理分析即可判断；4．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．5．关于电和磁，下列说法正确的是（）A. 电动机的工作原理是磁场对通电导体有力的作用B. 奥斯特发现了电磁感应现象C. 指南针指南北是因为地球周围存在磁场，地磁场的南极在地理的南极附近D. 导体在磁场中运动就一定会产生感应电流【答案】 A【解析】【解答】解：A、电动机是利用了通电导体在磁场中会受到磁场对它的力的作用，A符合题意；B、奥斯特发现了电流磁效应，说明通电导线周围存在磁场，B不符合题意；C、指南针能指南北就是因为受到地磁场的作用，地磁场的南极在地理的北极附近，C不符合题意；D、闭合电路的一部分导体在磁场中做切割磁感线运动，才会产生感应电流，D不符合题意。

【物理】中考物理电与磁解题技巧分析及练习题(含答案)一、电与磁选择题1．关于电磁现象，下列说法正确的是（）A. 铜制品很容易被磁化B. 电磁继电器中的铁芯，可以用永磁体代替C. 发电机正常工作时，是将电能转化为机械能D. 直流电动机的转向器，由两个彼此绝缘的金属半圆环组成【答案】D【解析】【解答】解：A、铜制品不是磁性材料，不容易被磁化，而铁、钴、镍等制品很容易被磁化，故A错误；B、电磁继电器中的磁体，必须用铁芯，通过电流的通断控制磁性的有无，不能用永磁体，故B错误；C、发电机正常工作时，是将机械能转化为电能，故C错误；D、直流电动机的换向器是由两个彼此绝缘的金属半圆环组成的，故D正确．故选：D．【分析】（1）铁钴镍等磁性材料容易被磁化；（2）电磁铁是利用电流的磁效应制成的，电流的通断可以控制磁性的有无；电磁铁有电流有磁性，无电流时无磁性．铁芯需用软磁性材料制成，因为软磁性材料的磁性不能保留下来；（3）发电机是根据电磁感应现象工作的，工作过程中将机械能转化为电能；（4）换向器是由两个彼此绝缘的铜制半环组成的．2．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。

下图中与此原理相同的是（）A. B.C. D.【答案】 C【解析】【解答】解：刷卡机读出信息原理就是电磁感应现象；A、如图电路中有电源，是奥斯特实验，说明通电导线周围有磁场，A不符合题意；B、如图电路中有电源，是电动机测原理图，是根据通电导体在磁场中受力而运动制成的，B不符合题意；C、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项。

C符合题意；D、图中有电源，是电磁铁的原理图，是根据电流的磁效应制成的，D不符合题意。

故答案为：C。

【分析】当导线切割磁感线时，导体中会产生感应电流，这是电磁感应现象.3．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．4．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.5．如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。

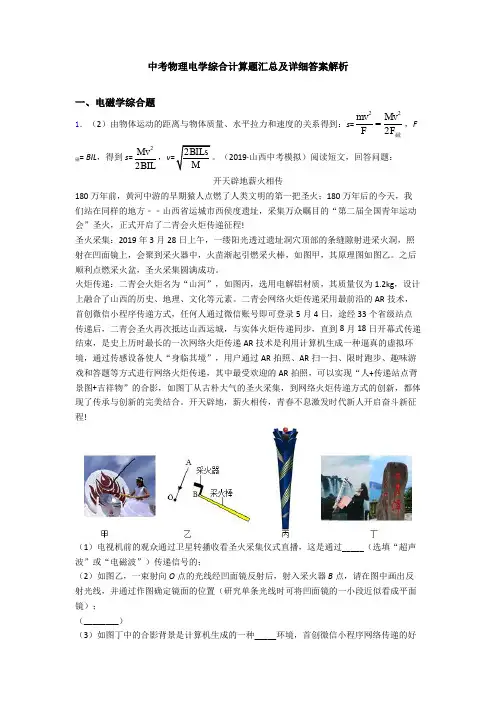

中考物理电学综合计算题汇总及详细答案解析一、电磁学综合题1．（2）由物体运动的距离与物体质量、水平拉力和速度的关系得到：s =222mv Mv F F 磁，F磁= BIL ，得到s =22Mv BIL，v 2019·山西中考模拟）阅读短文，回答问题： 开天辟地薪火相传180万年前，黄河中游的早期猿人点燃了人类文明的第一把圣火；180万年后的今天，我们站在同样的地方﹣﹣山西省运城市西侯度遗址，采集万众瞩目的“第二届全国青年运动会”圣火，正式开启了二青会火炬传递征程!圣火采集：2019年3月28日上午，一缕阳光透过遗址洞穴顶部的条缝隙射进采火洞，照射在凹面镜上，会聚到采火器中，火苗渐起引燃采火棒，如图甲，其原理图如图乙。

之后顺利点燃采火盆，圣火采集圆满成功。

火炬传递：二青会火炬名为“山河”，如图丙，选用电解铝材质，其质量仅为1.2kg ，设计上融合了山西的历史、地理、文化等元素。

二青会网络火炬传递采用最前沿的AR 技术，首创微信小程序传递方式，任何人通过微信账号即可登录5月4日，途经33个省级站点传递后，二青会圣火再次抵达山西运城，与实体火炬传递同步，直到8月18日开幕式传递结束，是史上历时最长的一次网络火炬传递AR 技术是利用计算机生成一种逼真的虚拟环境，通过传感设备使人“身临其境”，用户通过AR 拍照、AR 扫一扫、限时跑步、趣味游戏和答题等方式进行网络火炬传递，其中最受欢迎的AR 拍照，可以实现“人+传递站点背景图+吉祥物”的合影，如图丁从古朴大气的圣火采集，到网络火炬传递方式的创新，都体现了传承与创新的完美结合。

开天辟地，薪火相传，青春不息激发时代新人开启奋斗新征程!（1）电视机前的观众通过卫星转播收看圣火采集仪式直播，这是通过_____（选填“超声波”或“电磁波”）传递信号的；（2）如图乙，一束射向O 点的光线经凹面镜反射后，射入采火器B 点，请在图中画出反射光线，并通过作图确定镜面的位置（研究单条光线时可将凹面镜的一小段近似看成平面镜）；（________）（3）如图丁中的合影背景是计算机生成的一种_____环境，首创微信小程序网络传递的好处是_____（写出一条）；（4）如图丙的火炬选用电解铝材质，大大减轻了它的质量请你用所学的物理知识解释其中的道理。

初三物理电与磁题20套(带答案)及解析一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。

B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。

C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。

D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。

故答案为：D。

【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

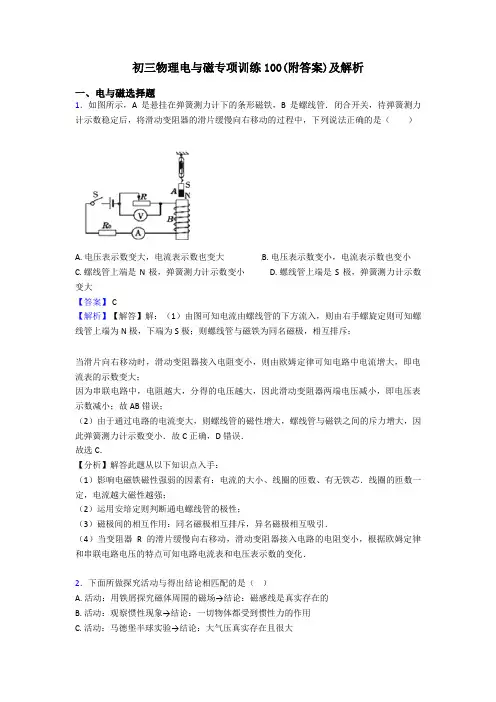

初三物理电与磁专项训练100(附答案)及解析一、电与磁选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】 C【解析】【解答】解：（1）由图可知电流由螺线管的下方流入，则由右手螺旋定则可知螺线管上端为N极，下端为S极；则螺线管与磁铁为同名磁极，相互排斥；当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，即电流表的示数变大；因为串联电路中，电阻越大，分得的电压越大，因此滑动变阻器两端电压减小，即电压表示数减小；故AB错误；（2）由于通过电路的电流变大，则螺线管的磁性增大，螺线管与磁铁之间的斥力增大，因此弹簧测力计示数变小．故C正确，D错误．故选C．【分析】解答此题从以下知识点入手：（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯．线圈的匝数一定，电流越大磁性越强；（2）运用安培定则判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引．（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化．2．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。

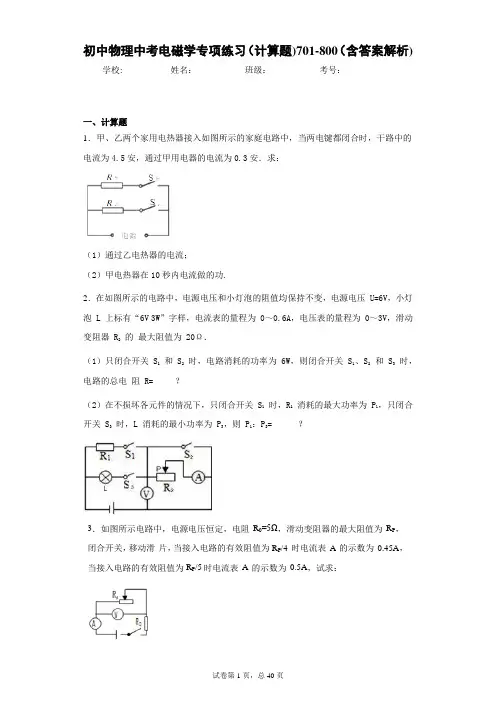

初中物理中考电磁学专项练习（计算题)701-800（含答案解析) 学校:___________姓名：___________班级：___________考号：___________一、计算题1．甲、乙两个家用电热器接入如图所示的家庭电路中，当两电键都闭合时，干路中的电流为4.5安，通过甲用电器的电流为0.3安．求：（1）通过乙电热器的电流；（2）甲电热器在10秒内电流做的功.2．在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压 U=6V，小灯泡 L 上标有“6V 3W”字样，电流表的量程为 0～0.6A，电压表的量程为 0～3V，滑动变阻器 R2的最大阻值为20Ω．（1）只闭合开关 S1和 S2时，电路消耗的功率为 6W，则闭合开关 S1、S2和 S3时，电路的总电阻 R=_____？（2）在不损坏各元件的情况下，只闭合开关 S1时，R1消耗的最大功率为 P1，只闭合开关 S3时，L 消耗的最小功率为 P3，则 P1：P3=______？3．如图所示电路中，电源电压恒定，电阻R0=5Ω，滑动变阻器的最大阻值为R P，闭合开关，移动滑片，当接入电路的有效阻值为R P/4 时电流表A 的示数为0.45A，当接入电路的有效阻值为R P/5时电流表A 的示数为0.5A，试求：（1）变阻器的最大阻值R P（2）若电流表的量程为0﹣0.6A，电压表的量程为0﹣3V，为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．4．如图甲所示，是某种电热饮水机的简化电路示意图．图乙是它的有关参数．它有加热和保温两种工作状态（由机内温控开关自动控制），试问：（1）和的电阻值各是多大？（2）在用电高峰期，该饮水机的实际工作电压只有，加热效率为80%，若将装满水箱的水从20℃加热至，需要多长时间？（，，忽略温度对电阻的影响）5．养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是釆用一种新型的电加热材料，通过髙温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热．小明家买了一个养生壶（图甲），其铭牌如表所示．（1）该养生壶正常工作时，面状电阻的阻值多少？（2）若壶内装有2L温度为20℃的水，在一个标准大气压下，将水烧开，此过程中水吸收的热量是多少？[c水=4．2×l03J/（kg•℃），lL=1×10﹣3m3]（3）小明关闭了家中的其他所有用电器，只用该壶在加热过程中家用电能表（图乙）的转盘5min内转了300转，此过程中养生壶消耗的电能和实际电功率各是多少？6．如图所示，电源电压恒为18V,小灯泡L标有“6V 3W”字样，滑动变阻器R标有“100Ω 1A”字样，电压表使用的量程为0～15V，电流表使用的量程为0～0.6A，R0为一定电阻；当闭合开关S、S1，断开S2时，灯泡L恰好正常发光；不计温度对灯丝电阻的影响．求：（1）小灯泡L的电阻；（2）闭合开关S、S1，断开S2时，通电1min，电流通过定值电阻R0所做的功；（3）当闭合开关S、S2，断开S1时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围．7．某同学设计了一个简易电子秤，其原理如图甲所示，电源两端的电压恒为6V，R1是阻值为20Ω的电阻，R2是长6cm阻值为30Ω的均匀电阻丝，电压表量程为0﹣3V，电流表量程为0﹣0.6A．图中CD固定不动，当秤钩不挂物体时，滑动变阻器的滑片恰好位于R2最上端，当秤钩上挂物体时，弹簧会被压缩，滑动变阻器的滑片随着AB部分一起下移，弹簧长度的变化量△L与弹簧受到的压力F的关系如图乙所示．（取g=10N/kg）（1）为了使被测物体质量增大时电子秤的示数也增大，应该将_____表改装成电子秤的表盘．（2）当被测物体质量增大时，电路的总功率_____．（3）根据图甲、乙可知，该电子秤能测量的最大质量为_____kg．8．如图所示电路中，电源电压不变，R 1=20，滑动变阻器R2的最大阻值为60，小灯泡L的额定电压为5V，电流表的量程(0～0.6A或0～3A)．只闭合S2时，电流表的示数为0.4A；只闭合S3，且变阻器的滑片P在正中点时，电流表的示数为0 .3A．(不考虑温度对灯丝电阻的影响)(1)电源电压和灯丝电阻．(2)只闭合S3时，要使小灯泡L正常发光，变阻器R2连入电路的阻值．(3)闭合S1、S2、S3，为保证不损坏电流表，变阻器R2的阻值可调范围和电流表的变化范围．9．一只标有“2.5V 0.5A”的小灯泡和一只规格为“10Ω 1A”的滑动变阻器串联接在电压为3V的电源上，如图所示.求(1)正常发光时滑动变阻器接入电路中的阻值.(2)滑片滑动时,灯泡功率的变化范围.(3)若小灯泡的实际功率为0.8W,求滑动变阻器接入电路中的电阻.10．如图所示是小明家热水器的电路图，己知电热丝R1位于水中，起加热作用，其阻值R1=22Ω，R2起控制作用，R2=198Ω(1)只闭合S1时，处于保温状态，求保温时的电流？(2)当闭合S2时，处于加热状态，求此时的加热功率？(3)如果该热水器的效率为96%，需要把60kg水加热升高40℃所需要的时间是多少．11．如图甲是一种家用电熨斗,额定电压为220V,其简化电路如图乙,虚线框内为底板加热电路,R0是定值电阻,R是可变电阻,当滑片在两端点之间滑动时(可以滑动到两个端点),可以调控电熨斗底板的温度．该电熨斗温度最高时的电功率为484W,电阻R0在温度最高时与温度最低时的电功率之比为4:1,求:(1)温度最高时,通过电熨斗的电流为多少A；(2)电熨斗温度最低时,应将R的阻值调为多少Ω；(3)假定电熨斗每秒钟消耗的电能W跟电熨斗底板温度与环境温度的温度差△t的关系如图丙,如果在温度为20℃的房间使用该电熨斗来熨烫衬衫,要求熨斗底板温度为220℃,且保持不变,应将R的阻值调为多少Ω．12．如图所示,(1)当S1闭合、S2和S3都断开时电流表A1的示数为1A,求电流表A2和A3的示数各为多少?(2)当S2和S3闭合、S1断开时,电流表A3和A2的示数分别为2.5A和1.2A,求电流表A1的示数为多少?(3)若将S1、S2和S3同时闭合会发生什么现象?13．如图所示电路，电源电压U=6V恒定，电流表的量程为0﹣0.6A，电压表的量程为0﹣3V，灯A上标有“6V 1.8W”，灯B上标有“6V 1.2W”，滑动变阻器R上标有“50Ω 1.5A”，设灯丝电阻为额定状态时的电阻，且不计温度对灯丝电阻的影响．求：（1）滑动变阻器的滑片P放在a端时，闭合所有开关后，电压表和电流表的读数分别是在多少？（2）如果只允许两盏灯中的一盏工作，且要求电路中各元件安全使用，在滑片P移动过程中，求整个电路消耗的最小电功率．14．如图所示，电源电压为20V，且保持不变，已知滑动变阻器的最大阻值为25Ω，定值电阻R0为20Ω，小灯泡上标有“12V 12W”字样，电流表量程为0～3A．求：（1）灯泡正常工作时的电阻是多少?（2）当S闭合，S1、S2都断开时，要使灯泡正常发光，滑动变阻器连入电路中的阻值为多大? 滑动变阻器在lmin内消耗的电能是多少？（3）当S、S1、S2都闭合时，调节滑动变阻器滑片到阻值为多少时，整个电路消耗的总功率最小?这个最小功率是多少?（4）当S、S1、S2都闭合时，为了不损坏电流表，且使整个电路消耗的总功率最大，滑动变阻器接入电路的阻值为多少？这个最大功率是多少?15．如图所示电路，R0的阻值为6Ω，R2的阻值为R1的2倍．只闭合开关S0时，电流表的示数为1A；开关都闭合时电流表的示数为3A．求：（1）只闭合S0时R0两端的电压；（2）开关都闭合时R1的电功率．16．如图甲是某品牌电压力锅，图乙所示是它的简化电路图．R1、R2是定值电阻，闭合开关S1，开关S2与触点b接通，电压力锅处于加热状态，此时电压力锅的功率P1=1000W，通过R1的电流为I1；当锅内的气压达到设定值时，S2自动与触点b断开并与触电a接通，S1仍闭合，电压力锅处于保压状态，此时电压力锅的功率为P2，通过R2的电流为I2．图是表示做好某次饭的过程中，电压力锅从加热到保压消耗的电功率与时间的关系．已知I1=5I2．求：（1）电压力锅处于加热状态时，通过电阻R1的电流．（2）电压力锅处于保压状态时的功率P2 ．（3）用电高峰期，电路的实际电压为210V，电压力锅做好同样一次饭，处于加热过程实际需要的时间．（不考虑能量损失）17．在如图所示的电路中，电源电压为20伏，电阻R1的阻值为15欧，滑动变阻器标有“50Ω 1A”的字样，电压表的量程为“0～15V”．闭合电键后，电路正常工作．求：（1）当电压表V的示数为14伏时，电路中的电流．（2）在滑片左右移动的过程中，求电路中电流的变化范围．（3）若在电路中再串联一个电流表（电流表选用0～0.6A的量程），在确保电路各元件安全的条件下，求滑动变阻器连入电路的阻值范围．18．LED（发光二极管简称LED）是人类继爱迪生发明白炽灯之后最伟大的发明之一，它是一种新型节能、环保的光源产品．如图甲是一种常见的LED手电筒，发光元件由5个发光二极管并联组成，每个发光二极管的额定电流为30mA，它的能量是由可反复充电使用的电池提供，且LED 灯发光的颜色会随电压的变化而变化，如图丙表格所示．请回答下列问题：（1）这种LED手电筒正常工作时的总电流为多少?（2）图乙是一个LED与50Ω的定值电阻R串联，已知电源电压为4.2V保持不变，闭合开关S，毫安表（为读数更精确的电流表）的读数为20mA，通过计算说明此时LED 灯发出什么颜色的光？（3）若图乙中，闭合开关S，R的实际功率为0.08W，求此时LED灯通电10min消耗的电能是多少焦耳?19．如图所示电路，电源电压不变，R1=24Ω，小灯泡标有“6V6W”（电阻不变）．求：（1）只断开S2时，电压表示数为12V，则电源电压为多大____？（2）只闭合S1时，电流表的示数是多少_____？（3）当S1、S2、S3都闭合时，将滑片P移动到b端，若此时电流表的示数为0.8A，则滑动变阻器的最大阻值是多少_____？20．在相距20 km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01 Ω．现输电线在某处发生短路，为了确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行测量．当电压表的示数为1.5 V时，电流表的示数为30 mA，则可确定短路位置离甲地_______km．21．如图甲所示电路，电源电压恒为1.5V，闭合开关后，把滑动变阻器R2的滑片P从最右端向左移动．由于滑动变阻器某处发生断路，滑片P向左移动一段距离后，电流表才有读数，此时电压表的示数为1.35V．且电流表读数I与滑片P移动的距离x的关系如图乙所示．求：（1）当电流表开始有读数时，滑片P移动的距离x的值和R2接入电路的阻值；（2）电阻R1的阻值；（3）当滑片P移到x等于10cm处时，R2消耗的电功率．22．如图所示的电路中，变阻器R0的滑片P在移动过程中，电压表的示数变化范围是0～4伏，电流表的示数范围是0.5安培～1安培，求电阻R的值？变阻器R0的最大阻值和电源电压U？23．电压力锅以其自动控压、自动控温，高效省电、安全、节能等优点备受人们的亲睐。

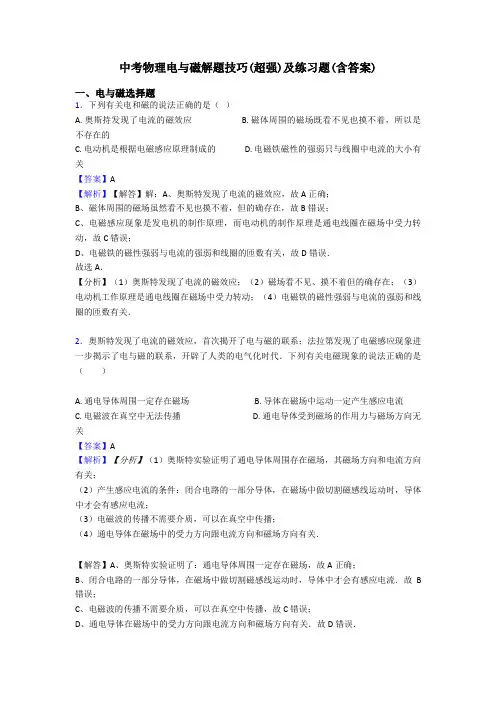

中考物理电与磁解题技巧(超强)及练习题(含答案)一、电与磁选择题1．下列有关电和磁的说法正确的是（）A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着，所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解：A、奥斯特发现了电流的磁效应，故A正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故B错误；C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故C错误；D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故D错误．故选A．【分析】（1）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；（4）电磁铁的磁性强弱与电流的强弱和线圈的匝数有关．2．奥斯特发现了电流的磁效应，首次揭开了电与磁的联系；法拉第发现了电磁感应现象进一步揭示了电与磁的联系，开辟了人类的电气化时代．下列有关电磁现象的说法正确的是（）A. 通电导体周围一定存在磁场B. 导体在磁场中运动一定产生感应电流C. 电磁波在真空中无法传播D. 通电导体受到磁场的作用力与磁场方向无关【答案】A【解析】【分析】（1）奥斯特实验证明了通电导体周围存在磁场，其磁场方向和电流方向有关；（2）产生感应电流的条件：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流；（3）电磁波的传播不需要介质，可以在真空中传播；（4）通电导体在磁场中的受力方向跟电流方向和磁场方向有关．【解答】A、奥斯特实验证明了：通电导体周围一定存在磁场，故A正确；B、闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中才会有感应电流．故B 错误；C、电磁波的传播不需要介质，可以在真空中传播，故C错误；D、通电导体在磁场中的受力方向跟电流方向和磁场方向有关．故D错误．故选A．【点评】此题考查的知识点比较多，有奥斯特实验、电磁感应现象、电磁波的传播和通电导体在磁场中的受力等问题，难度不大，是中考的常见题型．3．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。

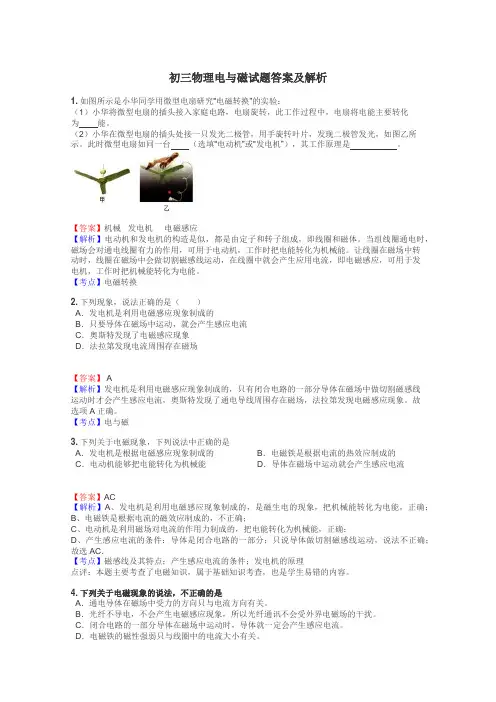

初三物理电与磁试题答案及解析1.如图所示是小华同学用微型电扇研究“电磁转换”的实验：（1）小华将微型电扇的插头接入家庭电路，电扇旋转，此工作过程中，电扇将电能主要转化为能。

（2）小华在微型电扇的插头处接一只发光二极管，用手旋转叶片，发现二极管发光，如图乙所示。

此时微型电扇如同一台（选填“电动机”或“发电机”），其工作原理是。

【答案】机械发电机电磁感应【解析】电动机和发电机的构造是似，都是由定子和转子组成，即线圈和磁体。

当组线圈通电时，磁场会对通电线圈有力的作用，可用于电动机，工作时把电能转化为机械能。

让线圈在磁场中转动时，线圈在磁场中会做切割磁感线运动，在线圈中就会产生应用电流，即电磁感应，可用于发电机，工作时把机械能转化为电能。

【考点】电磁转换2.下列现象，说法正确的是（）A．发电机是利用电磁感应现象制成的B．只要导体在磁场中运动，就会产生感应电流C．奥斯特发现了电磁感应现象D．法拉第发现电流周围存在磁场【答案】 A【解析】发电机是利用电磁感应现象制成的，只有闭合电路的一部分导体在磁场中做切割磁感线运动时才会产生感应电流，奥斯特发现了通电导线周围存在磁场，法拉第发现电磁感应现象。

故选项A正确。

【考点】电与磁3.下列关于电磁现象，下列说法中正确的是A．发电机是根据电磁感应现象制成的B．电磁铁是根据电流的热效应制成的C．电动机能够把电能转化为机械能D．导体在磁场中运动就会产生感应电流【答案】AC【解析】A、发电机是利用电磁感应现象制成的，是磁生电的现象，把机械能转化为电能，正确；B、电磁铁是根据电流的磁效应制成的，不正确；C、电动机是利用磁场对电流的作用力制成的，把电能转化为机械能，正确；D、产生感应电流的条件：导体是闭合电路的一部分；只说导体做切割磁感线运动，说法不正确；故选AC．【考点】磁感线及其特点；产生感应电流的条件；发电机的原理点评：本题主要考查了电磁知识，属于基础知识考查，也是学生易错的内容。

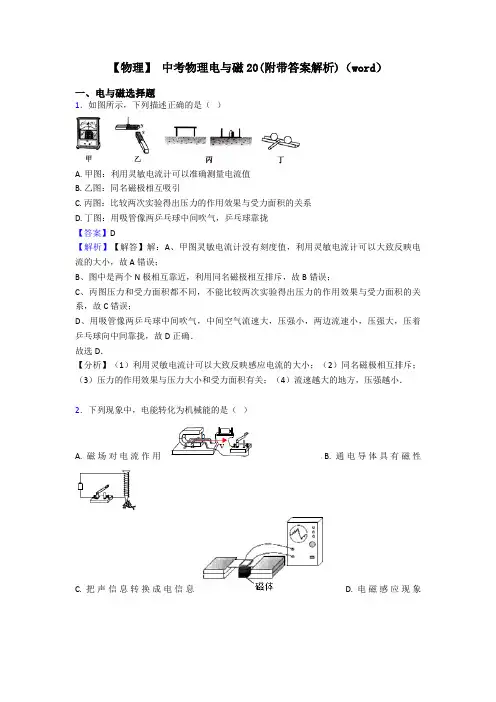

【物理】中考物理电与磁20(附带答案解析)（word）一、电与磁选择题1．如图所示，下列描述正确的是（）A. 甲图：利用灵敏电流计可以准确测量电流值B. 乙图：同名磁极相互吸引C. 丙图：比较两次实验得出压力的作用效果与受力面积的关系D. 丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢【答案】D【解析】【解答】解：A、甲图灵敏电流计没有刻度值，利用灵敏电流计可以大致反映电流的大小，故A错误；B、图中是两个N极相互靠近，利用同名磁极相互排斥，故B错误；C、丙图压力和受力面积都不同，不能比较两次实验得出压力的作用效果与受力面积的关系，故C错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强大，压着乒乓球向中间靠拢，故D正确．故选D．【分析】（1）利用灵敏电流计可以大致反映感应电流的大小；（2）同名磁极相互排斥；（3）压力的作用效果与压力大小和受力面积有关；（4）流速越大的地方，压强越小．2．下列现象中，电能转化为机械能的是（）A. 磁场对电流作用B. 通电导体具有磁性C. 把声信息转换成电信息D. 电磁感应现象【答案】 A【解析】【解答】A.磁场对电流有力的作用，即通有电流的导体在磁场中受力运动，因此将电能转化为机械能，故A符合题意；B.通电导体有磁性，这是电流的磁效应，将电能转化为磁能，故B不合题意；C.把声信息转化为电信息，是将机械能转化为电能，故C不合题意；D.电磁感应现象将机械能转化为电能，故D不合题意。

故选A。

【分析】分析各个选项中的能量变化，哪个与题目要求相同，哪个就是正确选项。

3．以下关于电与磁四幅图片的描述正确的是（）A. 甲图：它是探究电磁感应现象的装置图B. 乙图：向左调节滑动变阻器的滑片，电磁铁吸引大头针的数目变少C. 丙图：将开关闭合，小磁针的N极向右转动D. 丁图：电磁继电器是利用电流的热效应来工作的【答案】C【解析】【解答】解：A、此题中有电源，是探究磁场对通电导体是否有力的作用的实验．故A错误．B、电磁铁中磁性强弱与电流的强弱、线圈匝数有关，即向左调节滑动变阻器的滑片，电阻变小，电流变大，故电磁铁吸引大头针的数目变多，故B错误；C、将开关闭合，据安培定则可知，螺线管右侧为N极，左侧为S极，根据同名磁极相互排斥，故小磁针的N极向右转动，故C正确；D、电磁继电器是利用电流的磁效应来工作的，故D错误；故选C．【分析】（1）闭合电路的一部分导体在磁场中切割磁感线运动，导体中有感应电流产生．（2）电磁铁的磁性强弱与电流大小和线圈的匝数有关．（3）据安培定则分析判断即可解决．（4）电磁继电器是利用电流的磁效应工作的．4．对于图中所示的四幅图，以下说法正确的是（）A. 甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失B. 乙图中闭合开关，通电螺线管右端为N极C. 丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D. 丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电【答案】 B【解析】【解答】解：A、通电导线周围存在磁场，将小磁针移走，磁场仍存在，故A错误；B、根据图中电源的正极在右侧，可知螺线管中电流方向是由右侧进入左侧流出，故利用安培定则可知通电螺线管的右端为N极，故B正确；C、通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，电流方向不变，对调磁体的N、S极即改变了磁场方向，导体棒摆动方向将改变，故C错误；D、丁图中绝缘棒接触验电器后，验电器的金属箔张开一定角度，是因为箔片带上了同种电荷，可能是正电，也可能是负电，故D错误．故选B．【分析】（1）通电导线的周围存在磁场，但磁场看不见、摸不着，可以通过小磁针的偏转说明磁场的存在；（2）安培定则：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，当其中一个方向变化时，受力方向变化，但当两个方向同时变化时，受力方向不变；（4）验电器是利用了同种电荷相互排斥的原理制成的．5．如图所示，两辆相同的小车上分别固定一块磁体和一个铁块，将它们靠近到一定距离后由静止释放，两小车同时运动下列说法正确的是（）A. 两小车相互远离B. 小车运动起来是因为小车有惯性C. 磁体对铁块有作用力，同时铁块对磁体也有作用力D. 磁体对铁块的作用力和铁块受到的重力是一对平衡力【答案】 C【解析】【解答】解：A、因为磁体对铁块具有吸引力，所以将它们靠近到一定距离后由静止释放，两小车将靠近，A不符合题意；B、力是改变物体运动状态的原因，小车运动起来是因为磁体和铁块之间彼此产生了力的作用，带动小车运动，B不符合题意；C、物体间力的作用是相互的，所以磁体对铁块有作用力，同时铁块对磁体也有作用力，C 符合题意；D、磁体对铁块的作用力和铁块受到的重力不在一条直线上，方向不相反，大小也不一定相等，不是一对平衡力，D不符合题意。

2018年中考物理题分类汇编第20章电与磁（解析版）一、选择题1、（2018威海7）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（）A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当p向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小【考点】电磁铁的磁场方向，电磁铁的磁场强弱【解析】（1）根据安培定则可知，电磁铁的左端为N极，右端为S极，根据磁极间的相互作用可知，右侧的小磁针将会逆时针旋转，故AB错误；（2）闭合开关S1和S2，使滑片P向左滑动，电阻变小，电流变大，磁场的磁性增强，巨磁电阻的阻值减小，电路电流变大，所以指示灯的亮度会变亮，故C错误。

使滑片P向右滑动，电阻变大，电流变小，磁场的磁性变弱，巨磁电阻的阻值变大，电路电流变小，根据U=IR可知，灯泡两端的电压减小，电压表示数变小，故D正确。

故选：D。

【答案】D2、（2018菏泽11）如图所示的实验装置中，能说明电动机工作原理的是【考点】奥斯特实验，通电导体受到磁场力的作用，电磁继电器，电磁感应现象【解析】A图为奥斯特实验，研究电流的磁效应，不符合题意；B图，当导体通过电流时，受到磁场力的作用，导体会运动，据此发明了电动机，故B符合题意；C图为电磁继电器，其核心部件是电磁铁，利用了电流的磁效应，不符合题意；D图，导体切割磁感线运动时，产生感应电流，是电磁感应现象，是发电机的原理，不符合题意；故B符合题意，选B。

【答案】B3、（2018咸宁7）关于图（甲）、（乙）所示的实验，下列说法正确的是（）A．甲实验的原理与动圈式话筒的工作原理相同B．甲实验的过程中，电能转化为机械能C．乙实验的原理与发电机的工作原理相同D．乙实验的过程中，机械能转化为电能【考点】电磁感应现象，通电导体在磁场中受力，【解析】AB、甲实验中没有电池，是探究感应电流产生条件的装置图，可以反映发电机的工作原理，动感式话筒也是根据电磁感应的原理作出的，是机械能转化为电能；故A正确、B错误；CD、乙实验中有电池，是探究磁场对电流作用的原理图，可以反映电动机的工作原理；乙实验中是电能转化为机械能。

（物理）中考物理电与磁解析版汇编一、电与磁选择题1．关于磁场和磁感线，以下说法错误的是（）A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，A错误，符合题意；B、磁极间的相互作用是通过磁场发生的，B不符合题意；C、磁体外部的磁感线是从它的北极出来，回到它的南极，C不符合题意；D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，D不符合题意；故答案为：A。

【分析】磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的.磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向.磁感线：描述磁场的强弱和方向而假想的曲线.磁体周围的磁感线是从它北极出来，回到南极.（磁感线是不存在的，用虚线表示，且不相交）磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同.2．关于电磁现象，下列说法正确的是（）A. 磁场是由磁感线组成的B. 磁场对放入其中的导体一定有力的作用C. 电动机工作时可将机械能转化为电能D. 发电机是利用电磁感应原理制成的【答案】D【解析】【解答】解：A、磁场是存在与磁体周围的一种物质，磁感线是一种理想化的物理模型，实际上不存在，磁场不是由磁感线组成的，故A错误；B、磁场对其中的磁体一定有力的作用；但磁场对其中的通电导体不一定有力的作用，即电流方向与磁场的方向平行时无作用力，故B错误；C、电动机是将电能转化为机械能，故C错误；D、发电机是将机械能转化为电能，是利用电磁感应原理制成的，故D正确．故选D．【分析】（1）磁场是存在于磁体周围的一种物质，可以用磁感线描述磁场的强弱与方向；（2）磁场对其中的磁体一定有力的作用；但磁场对其中的通电导体不一定有力的作用，即电流方向与磁场的方向平行，无作用力．（3）电动机是将电能转化为机械能；（4）发电机是将机械能转化为电能，原理是电磁感应．3．关于电和磁，下列说法正确的是（）A. 电动机的工作原理是磁场对通电导体有力的作用B. 奥斯特发现了电磁感应现象C. 指南针指南北是因为地球周围存在磁场，地磁场的南极在地理的南极附近D. 导体在磁场中运动就一定会产生感应电流【答案】 A【解析】【解答】解：A、电动机是利用了通电导体在磁场中会受到磁场对它的力的作用，A符合题意；B、奥斯特发现了电流磁效应，说明通电导线周围存在磁场，B不符合题意；C、指南针能指南北就是因为受到地磁场的作用，地磁场的南极在地理的北极附近，C不符合题意；D、闭合电路的一部分导体在磁场中做切割磁感线运动，才会产生感应电流，D不符合题意。

（物理）九年级物理电与磁题20 套（带答案）一、电与磁选择题1.不需要控制电流必定的是（以下教材中的研究实验，）A、研究导体电阻与长度的关系” B. 研究通电导体产生的热量与电阻的关系C. 研究电功与电压的关系D. 研究电磁铁磁性强弱与线圈匝数的关系【答案】A【分析】【解答】解：A、电阻与导体的长度、资料、横截面积和温度相关，与电流大小没关，研究与长度的关系，不用控制电流必定， A 正确；B、由 Q=I2Rt 可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间相关，要研究热量与电阻的关系，需控制电流和通电时间必定， B 错误；C、由 W=UIt 可知，要研究电功与电压的关系，需使电流和通电时间必定， C 错误；D、电磁铁磁性强弱与电流大小和线圈匝数相关，要研究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流同样，D错误 .应选 A.【剖析】若所研究的物理量与电流及其余要素相关，研究过程中需控制电流必定，依据各项剖析即可得出结论.2.我国航母舰机腾飞将采纳自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流经过时，就能够遇到强盛的推力，以下各图中与弹射车工作原理一致的是（）A.电风B手播发电机.C.电热水壶D.电磁起重机【答案】 A【分析】【解答】由题意知弹射车的工作原理: 磁场对电流有力的作用。

A、电电扇的原理：磁场对电流有力的作用， A 切合题意 ;B、手播发电机的原理：电磁感觉现象，C不切合题意；D, 不切合题意。

B 不切合题意 ;C、电热水壶的原理：电流的热效应，D、电磁起重机的原理：电流的磁效应故答案为：A。

【剖析】先判断弹射车的工作原理，再逐项剖析各个选项中的工作原理进行剖析判断。

3.以下现象中，电能转变为机械能的是（）A. 磁场对电流作用B. 通电导体拥有磁性C.把声信息变换成电信息D. 电磁感觉现象【答案】 A【分析】【解答】 A.磁场对电流有力的作用，即通有电流的导体在磁场中受力运动，所以将电能转变为机械能，故 A 切合题意；B.通电导体有磁性，这是电流的磁效应，将电能转变为磁能，故 B 不合题意；C 把声信息转变为电信息，是将机械能转变为电能，故C不合题意；D.电磁感觉现象将机械能转变为电能，故D不合题意。

中考物理电与磁20(附带答案解析)1一、电与磁选择题1．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化2．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。

【物理】中考物理电与磁20(附带答案解析)（word）一、电与磁选择题1．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A. 甲实验说明同名磁极相互吸引，异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A 不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确．故选B．【分析】由实验的装置及实验现象可知实验的原理及意义．2．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

解答这类题目的思路是先明确产生感应电路的条件：①闭合电路的一部分导体；②导体切割磁感线运动这两个条件。

3．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯．故ABC错误，D正确．故选D【分析】根据光控开关的作用，分析左侧控制电路的通断，再分析两灯的工作状态即可解题．4．如图所示，两辆相同的小车上分别固定一块磁体和一个铁块，将它们靠近到一定距离后由静止释放，两小车同时运动下列说法正确的是（）A. 两小车相互远离B. 小车运动起来是因为小车有惯性C. 磁体对铁块有作用力，同时铁块对磁体也有作用力D. 磁体对铁块的作用力和铁块受到的重力是一对平衡力【答案】 C【解析】【解答】解：A、因为磁体对铁块具有吸引力，所以将它们靠近到一定距离后由静止释放，两小车将靠近，A不符合题意；B、力是改变物体运动状态的原因，小车运动起来是因为磁体和铁块之间彼此产生了力的作用，带动小车运动，B不符合题意；C、物体间力的作用是相互的，所以磁体对铁块有作用力，同时铁块对磁体也有作用力，C 符合题意；D、磁体对铁块的作用力和铁块受到的重力不在一条直线上，方向不相反，大小也不一定相等，不是一对平衡力，D不符合题意。
