汽车电子零部件电磁兼容标准目前，适用于汽车电子零部件产品的电磁兼容标准种类繁多，本文将从国际标准、地区法规及指令、国家标准选取与电磁兼容相关内容，以方便业界研究与应用。
一、国际标准1.CISPR 25 ——用于保护车载接收机的无线电骚扰特性的限值和测量方法。
该标准由CISPR/D技术委员会发布，对汽车电子零部件的辐射骚扰和传导骚扰的参考限值要求、测量方法和技术指标要求进行了论述。
2. ISO 11452 道路车辆——窄带辐射电磁能量产生的电骚扰——零部件试验方法。
该标准是研究汽车电子零部件抗扰度测试方法的系列标准，依据ISO官方网站的最新信息，共分为11个部分。
第一部分为总则和定义，2005年颁布，版本为3.0。
第二部分为装有吸波材料的屏蔽室，2004年颁布，版本为2.0。
第三部分为横向电磁波小室，2001年颁布，版本为2.0。
第四部分为大电流注入，2005年颁布，版本为3.0。
第五部分为带状线，2002年颁布，版本为2.0。
第六部分为平行板天线，1997年颁布，版本为1.0，但是该标准已在2002年9月17日撤销。
第七部分为射频功率直接注入，2003年颁布，版本为2.0。
第八部分为磁场抗扰度，2007年颁布，版本为1.0版。
第九部分为便携发射机，文件编号是ISO/DIS 11452-9，DIS代表该部分还处在国际标准草案阶段。
第十部分为对扩展音频范围的传导骚扰的抗扰度性能，2009年颁布，版本为1.0。
第十一部分为混响室，文件编号是ISO/DIS 11452-11.2，该部分亦处于草案阶段。
ISO 11452系列标准主要研究不同频率范围，汽车电子零部件度电磁骚扰的抗干扰能力，针对耦合路径的不同，测试设备的不同，提供了不同的测试方法，厂家和实验室在标准使用上需要有针对性的选择。
3. ISO 10605：2008 道路车辆静电放电产生的电骚扰试验方法。
该标准规定了安装在道路车辆内的电子模块的静电放电（ESD）的试验方法，包括以下放电情况：装配过程中的静电放电、维护人员产生的静电放电、司乘人员产生的静电放电。
谈汽车GB18655-2002及发展中国汽车技术研究中心徐立研究员级高工EMC 标准GB18655-20022目录1.概述2.主要内容3.试验手段4.适用产品5.TEM小室方法6.与相关标准的关系7.发展变化8.结束语GB18655-200231、概述国家标准GB18655-2002：•名称：《用于保护车载接收机的无线电骚扰特性的限值和测量方法》•是汽车及其零部件的电磁兼容性技术标准之一，主要用于考查汽车及其零部件产生的各种电磁骚扰对车内无线电接收机的骚扰程度，并以骚扰限值形式加以限制GB18655-20024概念理解•车载接收机：是指在有电磁骚扰情况下，可能会影响正常工作或运行的各种承受体。
如：声音和电视接收机、无线电话、地面移动通讯等设备；•车辆的含义包括：轿车、客车、乘用车、载货车、电动车辆、农用拖拉机、工程机械车辆等。
GB18655-200252、主要内容2.1 标准概述–国家标准GB18655-2002于2002年02月22日批准发布，2003年03月01日开始实施，属国家强制性标准，等同采用CISPR25第一版；–本标准规定了150kHz ～1000MHz 频率范围的无线电骚扰限值和测量方法；–适用于任何车辆和大型装置及其电子或电气零部件，其限值用于保护车载接收机免受同车内的零部件或电子模块产生的电磁骚扰。
GB18655-20026标准主体内容•第一部分：概述•第二部分：车载天线接受到的发射的测量•第三部分：车辆零部件和模块的测量•附录A ：天线匹配单元——整车试验•附录B ：零部件试验屏蔽暗室的校准过程•附录C ：电流探头要求•附录D ：抑制骚扰的说明•附录E ：TEM 小室尺寸•附录F ：人工电源网络原理图GB18655-20027电磁骚扰的特性分类•在本标准中，按电磁骚扰的特性和影响程度的大小进行了分类，将骚扰分成宽带骚扰和窄带骚扰，•将骚扰源按其特点、持续时间长短划分成三种类型,并给予不同的限值要求。
仅供学习，不做为指导生产依据。

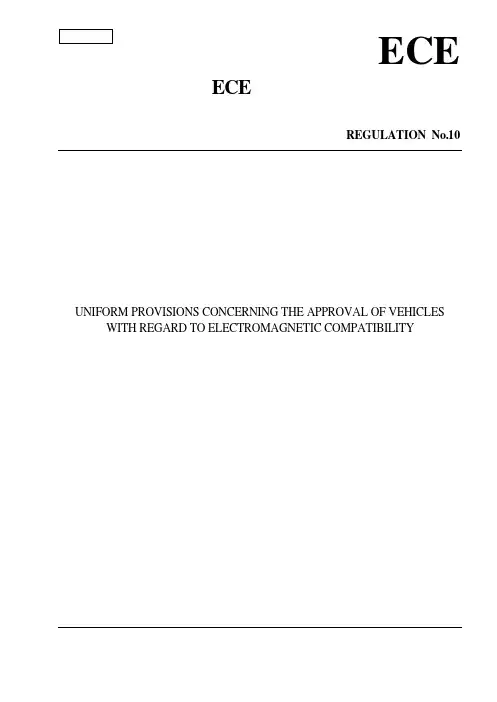

ECE R10 关于就电磁兼容性方面批准车辆的统一规定目录1 适用范围 (3)2 定义 (3)3 认证申请 (3)4 认证 (4)5 认证标志 (5)6 技术要求 (6)7 增加或者替换电子部件(ESA)后，对车辆型式的认证更改和认证扩展 (8)8 生产一致性 (8)9 生产不一致性的处罚 (9)10 正式停产 (9)11 对车辆或电子部件(ESA)的型式的认证更改和认证扩展 (9)12 过渡规定 (9)13 进行认证试验的技术服务部门及认证管理部门的名称和地址 (10)附件1 车辆宽带电磁辐射参考限值 (11)附件2 车辆宽带电磁辐射参考限值 (12)附件3 车辆窄带电磁辐射参考限值 (13)附件4 车辆窄带电磁辐射参考限值 (14)附件5 电子/电气零部件宽带电磁辐射参考限值 (15)附件6 电子/电气零部件窄带电磁辐射参考限值 (16)附录1 认证标志的布置示例 (17)附录2A 数据文件 (18)附录2B 数据文件 (21)附录3A 按照10号法规对车辆／元件／单个技术单元的认证批准、认证扩展 (22)附录3B 按照10号法规对车辆／元件／单个技术单元的认证批准、认证扩展 (24)附录4 检测车辆产生的宽带电磁骚扰的方法 (26)附录4-附件1 (29)附录5 车辆产生窄带电磁骚扰的检测方法 (33)附录6 车辆抗电磁辐射性能的检测方法 (35)附录6-附件1 (39)附录6-附件2 (40)附录6-附件3 (41)附录6-附件4 (42)附录6-附件5 (43)附录6-附件6 (44)附录6-附件7 (45)附录7 检测由电子/电气部件产生的宽带电磁骚扰的方法.......................................................46 附录7-附件1 电子/电气零部件检测场地. (49)附录7-附件2 (50)附录8 电子/电气部件产生的窄带电磁骚扰的检测方法 (52)附录9 检测电子/电气部件抗电磁辐射性能的方法...................................................................54 附录9-附件1 150MM 带状线路检测.. (60)仅供学习，不做为指导生产依据。

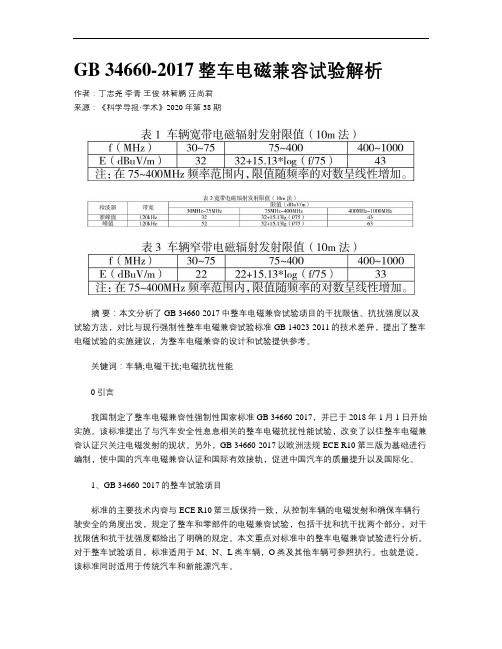

GB 34660-2017整车电磁兼容试验解析作者：丁志尧李青王俊林智鹏汪尚君来源：《科学导报·学术》2020年第38期摘要：本文分析了GB 34660-2017中整车电磁兼容试验项目的干扰限值、抗扰强度以及试验方法，对比与现行强制性整车电磁兼容试验标准GB 14023-2011的技术差异，提出了整车电磁试验的实施建议，为整车电磁兼容的设计和试验提供参考。
关键词：车辆;电磁干扰;电磁抗扰性能0引言我国制定了整车电磁兼容性强制性国家标准GB 34660-2017，并已于2018年1月1日开始实施。
该标准提出了与汽车安全性息息相关的整车电磁抗扰性能试验，改变了以往整车电磁兼容认证只关注电磁发射的现状。
另外，GB 34660-2017以欧洲法规ECE R10第三版为基础进行编制，使中国的汽车电磁兼容认证和国际有效接轨，促进中国汽车的质量提升以及国际化。
1、GB 34660-2017的整车试验项目标准的主要技术内容与ECE R10第三版保持一致，从控制车辆的电磁发射和确保车辆行驶安全的角度出发，规定了整车和零部件的电磁兼容试验，包括干扰和抗干扰两个部分，对干扰限值和抗干扰强度都给出了明确的规定。
本文重点对标准中的整车电磁兼容试验进行分析。
对于整车试验项目，标准适用于M、N、L类车辆，O类及其他车辆可参照执行。
也就是说，该标准同时适用于传统汽车和新能源汽车。
该标准的整车试验项目包括车辆宽带电磁辐射发射试验、车辆窄带电磁辐射发射试验、车辆对电磁辐射的抗扰试验。
2、车辆宽带电磁辐射发射试验2.1 车辆宽带电磁辐射发射限值如采用10m法试验，辐射发射准峰值限值如表1所示。
整车宽带发射试验允许天线的测试距离为10m或者3m，二者的限值相差10dB，差值是根据平面波在空间传输的衰减和距离成反比计算而来。
宽带发射测量值是电场强度，单位为dBuV/m。
GB 34660-2017规定了带宽为120kHz的准峰值限值，另外还规定“如果使用峰值检波器，应使用CISPR 12：2005规定的20dB修正系数进行修正”。
浅析汽车电子电磁兼容标准近年来，随着汽车行业的迅速发展，汽车市场竞争的愈加激烈，电子设备在汽车上的应用越来越多，目前电子技术应用程度已成为衡量汽车技术水平高低的重要标志。
无论是在汽车的制动系统、发动机控制系统、车身系统还是行驶系统中，电子设备都起到了关键性的作用，它决定了汽车的可靠性、舒适性以及安全性。
目前，和汽车电子相关的电磁兼容标准有很多，文章将从国际标准、地区标准、国家标准、车厂企业标准这四个方面对汽车电子主要的一些电磁兼容标准进行论述。
标签：汽车电子；电磁兼容；标准汽车电子电磁兼容标准主要分为以下几类：国际标准，如ISO、CISPR、IEC 等；地区标准，如欧洲的EEC指令和ECE法规；国家标准，如美国汽车工程学会（SAE），德国电气工程师协会（VDE），中国国家标准（GB）等；车厂企业标准有：德国的宝马、大众，美国的通用、福特，法国的标致，日本的NISSAN 等。
1 国际标准1.1 ISO11452系列ISO11452《道路车辆-窄带辐射电磁能量所产生的电气干扰-零部件测试法》，该系列标准规定了汽车电子抗窄带电磁辐射源产生的电磁干扰测试方法。
ISO 11452包括11部分，分别为：ISO 11452-1《第1部分：概述和定义》；ISO 11452-2《第2部分：电波暗室》；ISO 11452-3《第3部分：TEM小室》；ISO 11452-4《第4部分：线束激励法》；ISO 11452-5《第5部分：带状线》；ISO 11452-6《第6部分：平行板天线》，该标准已于2002年撤销；ISO 11452-7《第7部分：射频功率直接注入》；ISO 11452-8《第8部分：磁场抗扰度》；ISO 11452-9《第9部分：便携式发射机》；ISO 11452-10《第10部分：扩展音频范围内传导骚扰的抗扰度》；ISO 11452-11《第11部分：混响室》；ISO11452系列标准中，采用最多的是ISO 11452-2和ISO 11452-4。
汽车电子电磁兼容系列标准汽车工业的快速发展和汽车市场的激烈竞争极大地促进了各类电气、电子和信息设备在汽车上的广泛应用，对于今天的汽车产业，应用电子技术的程度已成为提升汽车技术水平的重要标志之一。
电子设备广泛应用于汽车发动机控制系统、自动变速系统、制动系统、调节系统以及行驶系统中，对汽车的安全性、可靠性、舒适性起着决定性作用。
随着汽车电气设备数量和种类的不断增加，工作频率的不断提高，汽车内的电磁环境日益复杂。
同时，汽车上的电子设备和器件，特别是半导体逻辑器件对电磁干扰十分敏感，经常发生汽车内部电子设备相互干扰的情况。
当电磁干扰发生时，轻则导致受干扰的敏感电子设备功能发生降级，重则导致其功能失效，给汽车的安全行驶造成严重影响。
汽车电子电磁兼容问题已经成为国际上一个重要的研究课题和方向，国外对汽车的电磁兼容问题非常重视,很早就开始了电磁兼容性标准的制订工作,目前已经形成了较为完善的汽车电磁兼容性标准体系。
本文系统地介绍了汽车电子EMC标准体系及其应用情况，并就我国目前的汽车电子EMC标准和发展方向提出了见解，希望对完善国内汽车电子EMC标准体系有一定的益处。
汽车电磁兼容标准分类汽车电磁兼容标准分为国际标准、地区、国家标准和企业标准。
现国际上制定电磁兼容方面的标准化组织有国际标准化组织（ISO）、国际电工委员会（IEC）、国际电工委员会无线电干扰特别委员会（CISPR）。
地区标准主要是欧洲ECE法规和EEC指令。
国家性标准协会有美国国家标准协会（ANSI），美国联邦通讯委员会（FCC），美国汽车工程协会（SAE），德国邮电部（FTZ），德国电气工程师协会（VDE），英国标准协会（BSI），日本民间干扰控制委员会（VCCI），上述标准协会的作用是与国际标准协调，并且制定各国家自己的标准。
国际上各大型汽车公司都有自己的企业电磁兼容标准，如美国福特公司、通用公司，德国大众、宝马、梅塞德斯-奔驰公司，法国的标致-雪铁龙公司等，其企业标准比国际上通用的标准要严格很多，例如通常国际标准对于汽车抗扰度的要求通常为24V/m，而一些汽车公司则规定为100V/m—200V/m。
汽车电子电磁兼容系列标准汽车工业的快速发展和汽车市场的激烈竞争极大地促进了各类电气、电子和信息设备在汽车上的广泛应用，对于今天的汽车产业，应用电子技术的程度已成为提升汽车技术水平的重要标志之一。
电子设备广泛应用于汽车发动机控制系统、自动变速系统、制动系统、调节系统以及行驶系统中，对汽车的安全性、可靠性、舒适性起着决定性作用。
随着汽车电气设备数量和种类的不断增加，工作频率的不断提高，汽车内的电磁环境日益复杂。
同时，汽车上的电子设备和器件，特别是半导体逻辑器件对电磁干扰十分敏感，经常发生汽车内部电子设备相互干扰的情况。
当电磁干扰发生时，轻则导致受干扰的敏感电子设备功能发生降级，重则导致其功能失效，给汽车的安全行驶造成严重影响。
汽车电子电磁兼容问题已经成为国际上一个重要的研究课题和方向，国外对汽车的电磁兼容问题非常重视,很早就开始了电磁兼容性标准的制订工作,目前已经形成了较为完善的汽车电磁兼容性标准体系。
本文系统地介绍了汽车电子EMC标准体系及其应用情况，并就我国目前的汽车电子EMC标准和发展方向提出了见解，希望对完善国内汽车电子EMC标准体系有一定的益处。
汽车电磁兼容标准分类汽车电磁兼容标准分为国际标准、地区、国家标准和企业标准。
现国际上制定电磁兼容方面的标准化组织有国际标准化组织（ISO）、国际电工委员会（IEC）、国际电工委员会无线电干扰特别委员会（CISPR）。
地区标准主要是欧洲ECE法规和EEC指令。
国家性标准协会有美国国家标准协会（ANSI），美国联邦通讯委员会（FCC），美国汽车工程协会（SAE），德国邮电部（FTZ），德国电气工程师协会（VDE），英国标准协会（BSI），日本民间干扰控制委员会（VCCI），上述标准协会的作用是与国际标准协调，并且制定各国家自己的标准。
国际上各大型汽车公司都有自己的企业电磁兼容标准，如美国福特公司、通用公司，德国大众、宝马、梅塞德斯-奔驰公司，法国的标致-雪铁龙公司等，其企业标准比国际上通用的标准要严格很多，例如通常国际标准对于汽车抗扰度的要求通常为24V/m，而一些汽车公司则规定为100V/m—200V/m。

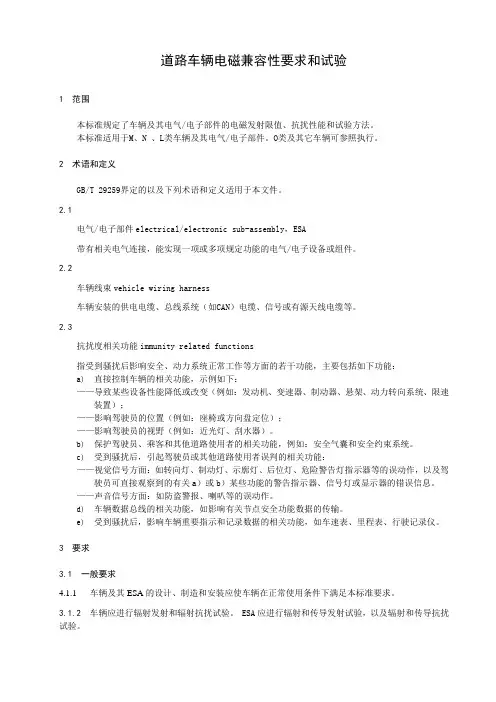

道路车辆电磁兼容性要求和试验1 范围本标准规定了车辆及其电气/电子部件的电磁发射限值、抗扰性能和试验方法。
本标准适用于M、N 、L类车辆及其电气/电子部件。
O类及其它车辆可参照执行。
2 术语和定义GB/T 29259界定的以及下列术语和定义适用于本文件。
2.1电气/电子部件electrical/electronic sub-assembly，ESA带有相关电气连接，能实现一项或多项规定功能的电气/电子设备或组件。
2.2车辆线束vehicle wiring harness车辆安装的供电电缆、总线系统（如CAN）电缆、信号或有源天线电缆等。
2.3抗扰度相关功能immunity related functions指受到骚扰后影响安全、动力系统正常工作等方面的若干功能，主要包括如下功能：a)直接控制车辆的相关功能，示例如下：——导致某些设备性能降低或改变（例如：发动机、变速器、制动器、悬架、动力转向系统、限速装置）；——影响驾驶员的位置（例如：座椅或方向盘定位）；——影响驾驶员的视野（例如：近光灯、刮水器）。
b)保护驾驶员、乘客和其他道路使用者的相关功能，例如：安全气囊和安全约束系统。
c)受到骚扰后，引起驾驶员或其他道路使用者误判的相关功能：——视觉信号方面：如转向灯、制动灯、示廓灯、后位灯、危险警告灯指示器等的误动作，以及驾驶员可直接观察到的有关a）或b）某些功能的警告指示器、信号灯或显示器的错误信息。
——声音信号方面：如防盗警报、喇叭等的误动作。
d)车辆数据总线的相关功能，如影响有关节点安全功能数据的传输。
e)受到骚扰后，影响车辆重要指示和记录数据的相关功能，如车速表、里程表、行驶记录仪。
3 要求3.1 一般要求4.1.1 车辆及其ESA的设计、制造和安装应使车辆在正常使用条件下满足本标准要求。
3.1.2 车辆应进行辐射发射和辐射抗扰试验。
ESA应进行辐射和传导发射试验，以及辐射和传导抗扰试验。
试验前检测机构和制造商应共同制定试验计划，计划至少包括受试设备的运行状态、激励功能、监控功能、判定准则以及有意发射。
