汽车电子零部件电磁兼容标准

汽车电子零部件电磁兼容标准

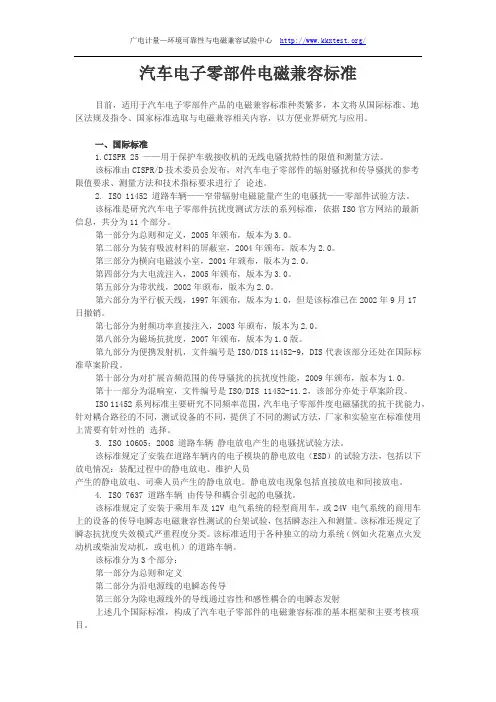

汽车电子零部件电磁兼容标准目前，适用于汽车电子零部件产品的电磁兼容标准种类繁多，本文将从国际标准、地区法规及指令、国家标准选取与电磁兼容相关内容，以方便业界研究与应用。

一、国际标准1.CISPR 25 ——用于保护车载接收机的无线电骚扰特性的限值和测量方法。

该标准由CISPR/D技术委员会发布，对汽车电子零部件的辐射骚扰和传导骚扰的参考限值要求、测量方法和技术指标要求进行了论述。

2. ISO 11452 道路车辆——窄带辐射电磁能量产生的电骚扰——零部件试验方法。

该标准是研究汽车电子零部件抗扰度测试方法的系列标准，依据ISO官方网站的最新信息，共分为11个部分。

第一部分为总则和定义，2005年颁布，版本为3.0。

第二部分为装有吸波材料的屏蔽室，2004年颁布，版本为2.0。

第三部分为横向电磁波小室，2001年颁布，版本为2.0。

第四部分为大电流注入，2005年颁布，版本为3.0。

第五部分为带状线，2002年颁布，版本为2.0。

第六部分为平行板天线，1997年颁布，版本为1.0，但是该标准已在2002年9月17日撤销。

第七部分为射频功率直接注入，2003年颁布，版本为2.0。

第八部分为磁场抗扰度，2007年颁布，版本为1.0版。

第九部分为便携发射机，文件编号是ISO/DIS 11452-9，DIS代表该部分还处在国际标准草案阶段。

第十部分为对扩展音频范围的传导骚扰的抗扰度性能，2009年颁布，版本为1.0。

第十一部分为混响室，文件编号是ISO/DIS 11452-11.2，该部分亦处于草案阶段。

ISO 11452系列标准主要研究不同频率范围，汽车电子零部件度电磁骚扰的抗干扰能力，针对耦合路径的不同，测试设备的不同，提供了不同的测试方法，厂家和实验室在标准使用上需要有针对性的选择。

3. ISO 10605：2008 道路车辆静电放电产生的电骚扰试验方法。

该标准规定了安装在道路车辆内的电子模块的静电放电（ESD）的试验方法，包括以下放电情况：装配过程中的静电放电、维护人员产生的静电放电、司乘人员产生的静电放电。

汽车电磁兼容性——GB18655-2002发展

汽车电磁兼容性——GB18655-2002发展

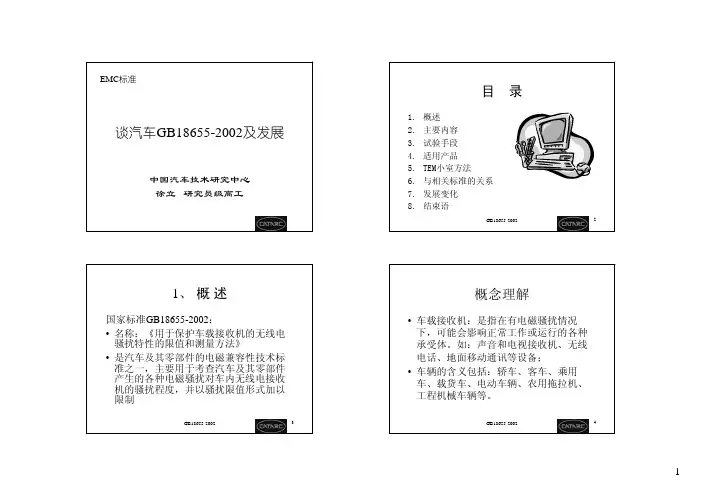

谈汽车GB18655-2002及发展中国汽车技术研究中心徐立研究员级高工EMC 标准GB18655-20022目录1.概述2.主要内容3.试验手段4.适用产品5.TEM小室方法6.与相关标准的关系7.发展变化8.结束语GB18655-200231、概述国家标准GB18655-2002：•名称：《用于保护车载接收机的无线电骚扰特性的限值和测量方法》•是汽车及其零部件的电磁兼容性技术标准之一，主要用于考查汽车及其零部件产生的各种电磁骚扰对车内无线电接收机的骚扰程度，并以骚扰限值形式加以限制GB18655-20024概念理解•车载接收机：是指在有电磁骚扰情况下，可能会影响正常工作或运行的各种承受体。

如：声音和电视接收机、无线电话、地面移动通讯等设备；•车辆的含义包括：轿车、客车、乘用车、载货车、电动车辆、农用拖拉机、工程机械车辆等。

GB18655-200252、主要内容2.1 标准概述–国家标准GB18655-2002于2002年02月22日批准发布，2003年03月01日开始实施，属国家强制性标准，等同采用CISPR25第一版；–本标准规定了150kHz ～1000MHz 频率范围的无线电骚扰限值和测量方法；–适用于任何车辆和大型装置及其电子或电气零部件，其限值用于保护车载接收机免受同车内的零部件或电子模块产生的电磁骚扰。

GB18655-20026标准主体内容•第一部分：概述•第二部分：车载天线接受到的发射的测量•第三部分：车辆零部件和模块的测量•附录A ：天线匹配单元——整车试验•附录B ：零部件试验屏蔽暗室的校准过程•附录C ：电流探头要求•附录D ：抑制骚扰的说明•附录E ：TEM 小室尺寸•附录F ：人工电源网络原理图GB18655-20027电磁骚扰的特性分类•在本标准中，按电磁骚扰的特性和影响程度的大小进行了分类，将骚扰分成宽带骚扰和窄带骚扰，•将骚扰源按其特点、持续时间长短划分成三种类型,并给予不同的限值要求。

R10关于就电磁兼容性方面批准车辆的统一规定

R10关于就电磁兼容性方面批准车辆的统一规定

仅供学习，不做为指导生产依据。

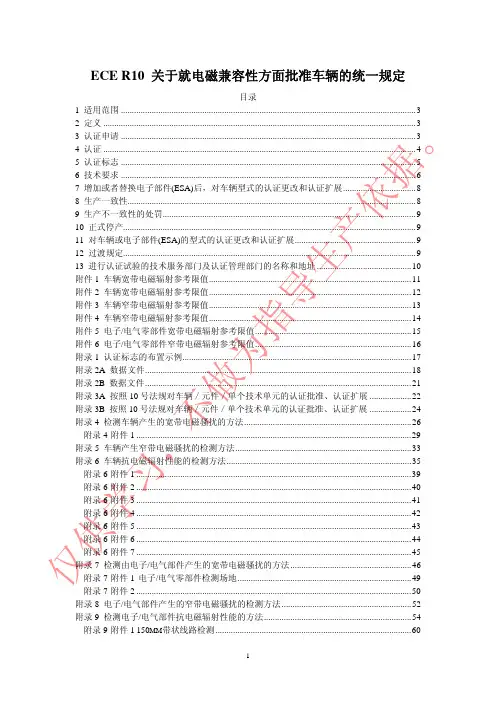

ECE R10 关于就电磁兼容性方面批准车辆的统一规定目录1 适用范围 (3)2 定义 (3)3 认证申请 (3)4 认证 (4)5 认证标志 (5)6 技术要求 (6)7 增加或者替换电子部件(ESA)后，对车辆型式的认证更改和认证扩展 (8)8 生产一致性 (8)9 生产不一致性的处罚 (9)10 正式停产 (9)11 对车辆或电子部件(ESA)的型式的认证更改和认证扩展 (9)12 过渡规定 (9)13 进行认证试验的技术服务部门及认证管理部门的名称和地址 (10)附件1 车辆宽带电磁辐射参考限值 (11)附件2 车辆宽带电磁辐射参考限值 (12)附件3 车辆窄带电磁辐射参考限值 (13)附件4 车辆窄带电磁辐射参考限值 (14)附件5 电子/电气零部件宽带电磁辐射参考限值 (15)附件6 电子/电气零部件窄带电磁辐射参考限值 (16)附录1 认证标志的布置示例 (17)附录2A 数据文件 (18)附录2B 数据文件 (21)附录3A 按照10号法规对车辆／元件／单个技术单元的认证批准、认证扩展 (22)附录3B 按照10号法规对车辆／元件／单个技术单元的认证批准、认证扩展 (24)附录4 检测车辆产生的宽带电磁骚扰的方法 (26)附录4-附件1 (29)附录5 车辆产生窄带电磁骚扰的检测方法 (33)附录6 车辆抗电磁辐射性能的检测方法 (35)附录6-附件1 (39)附录6-附件2 (40)附录6-附件3 (41)附录6-附件4 (42)附录6-附件5 (43)附录6-附件6 (44)附录6-附件7 (45)附录7 检测由电子/电气部件产生的宽带电磁骚扰的方法.......................................................46 附录7-附件1 电子/电气零部件检测场地. (49)附录7-附件2 (50)附录8 电子/电气部件产生的窄带电磁骚扰的检测方法 (52)附录9 检测电子/电气部件抗电磁辐射性能的方法...................................................................54 附录9-附件1 150MM 带状线路检测.. (60)仅供学习，不做为指导生产依据。

试论汽车电子电磁兼容标准

试论汽车电子电磁兼容标准

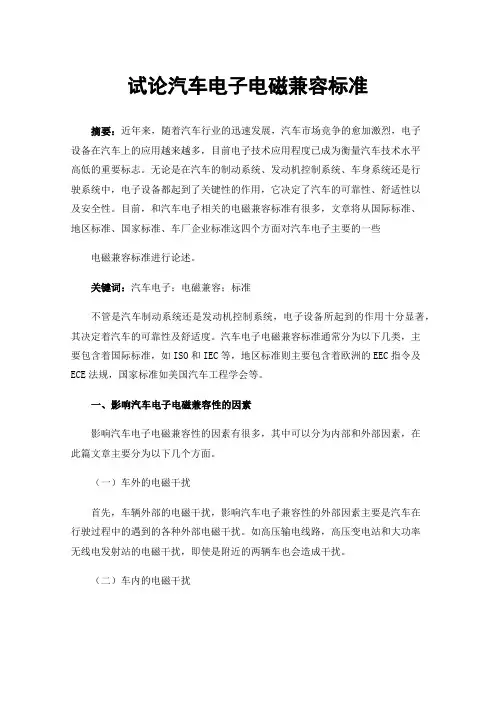

试论汽车电子电磁兼容标准摘要：近年来，随着汽车行业的迅速发展，汽车市场竞争的愈加激烈，电子设备在汽车上的应用越来越多，目前电子技术应用程度已成为衡量汽车技术水平高低的重要标志。

无论是在汽车的制动系统、发动机控制系统、车身系统还是行驶系统中，电子设备都起到了关键性的作用，它决定了汽车的可靠性、舒适性以及安全性。

目前，和汽车电子相关的电磁兼容标准有很多，文章将从国际标准、地区标准、国家标准、车厂企业标准这四个方面对汽车电子主要的一些电磁兼容标准进行论述。

关键词：汽车电子；电磁兼容；标准不管是汽车制动系统还是发动机控制系统，电子设备所起到的作用十分显著，其决定着汽车的可靠性及舒适度。

汽车电子电磁兼容标准通常分为以下几类，主要包含着国际标准，如ISO和IEC等，地区标准则主要包含着欧洲的EEC指令及ECE法规，国家标准如美国汽车工程学会等。

一、影响汽车电子电磁兼容性的因素影响汽车电子电磁兼容性的因素有很多，其中可以分为内部和外部因素，在此篇文章主要分为以下几个方面。

（一）车外的电磁干扰首先，车辆外部的电磁干扰，影响汽车电子兼容性的外部因素主要是汽车在行驶过程中的遇到的各种外部电磁干扰。

如高压输电线路，高压变电站和大功率无线电发射站的电磁干扰，即使是附近的两辆车也会造成干扰。

（二）车内的电磁干扰汽车内的电磁兼容性的干扰有很多方面，其中例如汽车中的电磁干扰，例如当车辆高速行驶时，由于汽车的速度非常快，车身和空气都被高速摩擦。

在汽车的表面会形成分布包围的静电，静电放电的话就会影响汽车电子兼容性的干扰。

（三）车内电子设备干扰在汽车驾驶内的干扰不仅仅包括了静电的干扰，而且还包括了车内各个电子设备的互相干扰，这包括电子元件产生的电子噪声和汽车电机运行产生的干扰。

其中最为严重的是来源于汽车点火系统。

所以说，车内的电子设备的干扰对于汽车电磁兼容性的干扰有很大的原因，这种干扰却是汽车中最为常见的干扰的类型，所以需要我们来进一步的研究去解决这一问题的发生，来减少车内电子设备对于汽车电磁兼容性的影响。

汽车部件电磁兼容

汽车部件电磁兼容

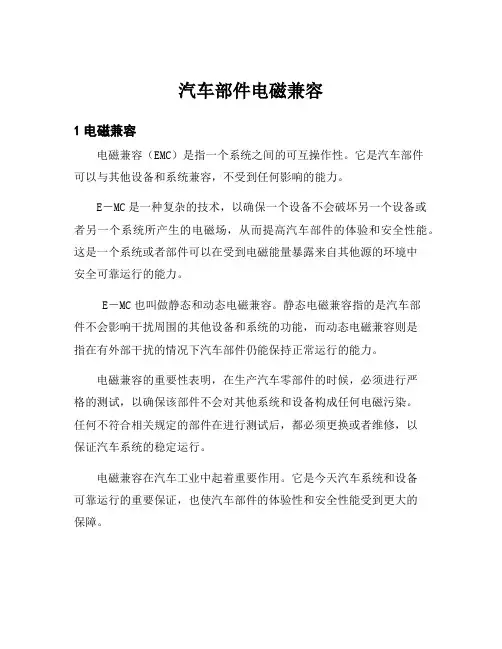

汽车部件电磁兼容
1电磁兼容
电磁兼容（EMC）是指一个系统之间的可互操作性。

它是汽车部件
可以与其他设备和系统兼容，不受到任何影响的能力。

E－MC是一种复杂的技术，以确保一个设备不会破坏另一个设备或者另一个系统所产生的电磁场，从而提高汽车部件的体验和安全性能。

这是一个系统或者部件可以在受到电磁能量暴露来自其他源的环境中
安全可靠运行的能力。

E－MC也叫做静态和动态电磁兼容。

静态电磁兼容指的是汽车部
件不会影响干扰周围的其他设备和系统的功能，而动态电磁兼容则是
指在有外部干扰的情况下汽车部件仍能保持正常运行的能力。

电磁兼容的重要性表明，在生产汽车零部件的时候，必须进行严
格的测试，以确保该部件不会对其他系统和设备构成任何电磁污染。

任何不符合相关规定的部件在进行测试后，都必须更换或者维修，以
保证汽车系统的稳定运行。

电磁兼容在汽车工业中起着重要作用。

它是今天汽车系统和设备
可靠运行的重要保证，也使汽车部件的体验性和安全性能受到更大的
保障。

汽车电子电磁兼容系列标准

汽车电子电磁兼容系列标准

汽车电子电磁兼容系列标准汽车工业的快速发展和汽车市场的激烈竞争极大地促进了各类电气、电子和信息设备在汽车上的广泛应用，对于今天的汽车产业，应用电子技术的程度已成为提升汽车技术水平的重要标志之一。

电子设备广泛应用于汽车发动机控制系统、自动变速系统、制动系统、调节系统以及行驶系统中，对汽车的安全性、可靠性、舒适性起着决定性作用。

随着汽车电气设备数量和种类的不断增加，工作频率的不断提高，汽车内的电磁环境日益复杂。

同时，汽车上的电子设备和器件，特别是半导体逻辑器件对电磁干扰十分敏感，经常发生汽车内部电子设备相互干扰的情况。

当电磁干扰发生时，轻则导致受干扰的敏感电子设备功能发生降级，重则导致其功能失效，给汽车的安全行驶造成严重影响。

汽车电子电磁兼容问题已经成为国际上一个重要的研究课题和方向，国外对汽车的电磁兼容问题非常重视,很早就开始了电磁兼容性标准的制订工作,目前已经形成了较为完善的汽车电磁兼容性标准体系。

本文系统地介绍了汽车电子EMC标准体系及其应用情况，并就我国目前的汽车电子EMC标准和发展方向提出了见解，希望对完善国内汽车电子EMC标准体系有一定的益处。

汽车电磁兼容标准分类汽车电磁兼容标准分为国际标准、地区、国家标准和企业标准。

现国际上制定电磁兼容方面的标准化组织有国际标准化组织（ISO）、国际电工委员会（IEC）、国际电工委员会无线电干扰特别委员会（CISPR）。

地区标准主要是欧洲ECE法规和EEC指令。

国家性标准协会有美国国家标准协会（ANSI），美国联邦通讯委员会（FCC），美国汽车工程协会（SAE），德国邮电部（FTZ），德国电气工程师协会（VDE），英国标准协会（BSI），日本民间干扰控制委员会（VCCI），上述标准协会的作用是与国际标准协调，并且制定各国家自己的标准。

国际上各大型汽车公司都有自己的企业电磁兼容标准，如美国福特公司、通用公司，德国大众、宝马、梅塞德斯-奔驰公司，法国的标致-雪铁龙公司等，其企业标准比国际上通用的标准要严格很多，例如通常国际标准对于汽车抗扰度的要求通常为24V/m，而一些汽车公司则规定为100V/m—200V/m。

汽车电磁兼容国标

汽车电磁兼容国标

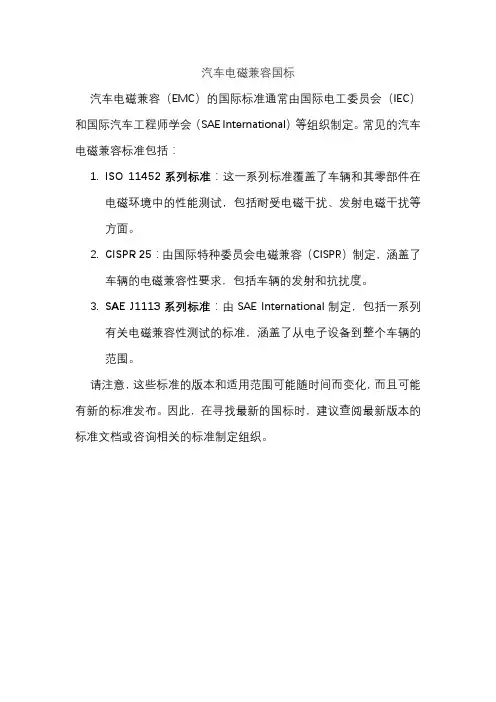

汽车电磁兼容国标
汽车电磁兼容（EMC）的国际标准通常由国际电工委员会（IEC）和国际汽车工程师学会（SAE International）等组织制定。

常见的汽车电磁兼容标准包括：
1.ISO 11452系列标准：这一系列标准覆盖了车辆和其零部件在
电磁环境中的性能测试，包括耐受电磁干扰、发射电磁干扰等方面。

2.CISPR 25：由国际特种委员会电磁兼容（CISPR）制定，涵盖了
车辆的电磁兼容性要求，包括车辆的发射和抗扰度。

3.SAE J1113系列标准：由SAE International制定，包括一系列
有关电磁兼容性测试的标准，涵盖了从电子设备到整个车辆的范围。

请注意，这些标准的版本和适用范围可能随时间而变化，而且可能有新的标准发布。

因此，在寻找最新的国标时，建议查阅最新版本的标准文档或咨询相关的标准制定组织。

汽车电子电磁兼容系列标准

汽车电子电磁兼容系列标准

汽车电子电磁兼容系列标准汽车工业的快速发展和汽车市场的激烈竞争极大地促进了各类电气、电子和信息设备在汽车上的广泛应用，对于今天的汽车产业，应用电子技术的程度已成为提升汽车技术水平的重要标志之一。

电子设备广泛应用于汽车发动机控制系统、自动变速系统、制动系统、调节系统以及行驶系统中，对汽车的安全性、可靠性、舒适性起着决定性作用。

随着汽车电气设备数量和种类的不断增加，工作频率的不断提高，汽车内的电磁环境日益复杂。

同时，汽车上的电子设备和器件，特别是半导体逻辑器件对电磁干扰十分敏感，经常发生汽车内部电子设备相互干扰的情况。

当电磁干扰发生时，轻则导致受干扰的敏感电子设备功能发生降级，重则导致其功能失效，给汽车的安全行驶造成严重影响。

汽车电子电磁兼容问题已经成为国际上一个重要的研究课题和方向，国外对汽车的电磁兼容问题非常重视,很早就开始了电磁兼容性标准的制订工作,目前已经形成了较为完善的汽车电磁兼容性标准体系。

本文系统地介绍了汽车电子EMC标准体系及其应用情况，并就我国目前的汽车电子EMC标准和发展方向提出了见解，希望对完善国内汽车电子EMC标准体系有一定的益处。

汽车电磁兼容标准分类汽车电磁兼容标准分为国际标准、地区、国家标准和企业标准。

现国际上制定电磁兼容方面的标准化组织有国际标准化组织（ISO）、国际电工委员会（IEC）、国际电工委员会无线电干扰特别委员会（CISPR）。

地区标准主要是欧洲ECE法规和EEC指令。

国家性标准协会有美国国家标准协会（ANSI），美国联邦通讯委员会（FCC），美国汽车工程协会（SAE），德国邮电部（FTZ），德国电气工程师协会（VDE），英国标准协会（BSI），日本民间干扰控制委员会（VCCI），上述标准协会的作用是与国际标准协调，并且制定各国家自己的标准。

国际上各大型汽车公司都有自己的企业电磁兼容标准，如美国福特公司、通用公司，德国大众、宝马、梅塞德斯-奔驰公司，法国的标致-雪铁龙公司等，其企业标准比国际上通用的标准要严格很多，例如通常国际标准对于汽车抗扰度的要求通常为24V/m，而一些汽车公司则规定为100V/m—200V/m。

ECE R10 就电磁兼容性方面批准车辆的统一规定

ECE R10 就电磁兼容性方面批准车辆的统一规定

4.1.1.2 通过对单独的 ESA 进行检测来对车辆型式进行认证。
车辆制造厂可以通过向认证主管部门证明所有相关（见本法规的 3.1.3 条）电气/电子系统或 ESA 已经 认证，并根据附属的条件安装而获得对车辆的认证。
标题：电磁兼容性能
第1版 1999 年 8 月
比亚迪汽车
法规号： 10
标准情报室第 3 页
2.12
“ESA类型” 就电容兼容性能而言，是指在下述方面没有本质区别的 ESA：
2.12.1
ESA 所具有的功能；
2.12.2
3
3.1
电气和／或电子部件的总体布置。
认证申请
车辆型式的认证
3.1.1
车辆制造厂应提交一份有关车辆电磁兼容性能的车辆型式的认证申请。
3.1.2
资料文献的样式请参阅附录 2A。
4.2.1.2 车辆型式认证的通知表格的样式包含在附录 3A 中。
4.2.2
电气/电子部件（ESA）
4.2.2.1
如果电气/电子部件（ESA）的样品能够满足本法规第 6 条的要求，那么应通过电气/电子部件的型式的 认证。
4.2.2.2 电气/电子部件（ESA）型式认证的通知表格的样式包含在附录 3B 中。
3.1.4
按照车辆制造厂与行政管理部门所达成的共同协议，制造厂应从该方案中选出代表提交认证的型式的审 核认证的一车辆。车辆的选择方法应该使用制造厂所提供的电气/电子系统。如果车辆制造厂与行政管 理部门所达成的协议认为与第一辆代表车辆相比,不同的电气 /电子系统可能对车辆的电磁兼容性能产 生明显的影响,制造厂应该从该方案选取一辆或更多的车辆。
3.2.4
如果负责车辆型式认证试验的技术服务部门亲自进行该试验，如果有必要，在与制造厂就有关整体布置 的可能变动、元件的数量及传感器数量进行讨论之后，制造厂应该提供代表提交认证的 ESA 系统的样 品。

汽车电子零部件电磁兼容标准

汽车电子零部件电磁兼容标准

汽车电子零部件电磁兼容标准目前，适用于汽车电子零部件产品的电磁兼容标准种类繁多，本文将从国际标准、地区法规及指令、国家标准选取与电磁兼容相关内容，以方便业界研究与应用。

一、国际标准1.CISPR 25 ——用于保护车载接收机的无线电骚扰特性的限值和测量方法。

该标准由CISPR/D技术委员会发布，对汽车电子零部件的辐射骚扰和传导骚扰的参考限值要求、测量方法和技术指标要求进行了论述。

2. ISO 11452 道路车辆——窄带辐射电磁能量产生的电骚扰——零部件试验方法。

该标准是研究汽车电子零部件抗扰度测试方法的系列标准，依据ISO官方网站的最新信息，共分为11个部分。

第一部分为总则和定义，2005年颁布，版本为3.0。

第二部分为装有吸波材料的屏蔽室，2004年颁布，版本为2.0。

第三部分为横向电磁波小室，2001年颁布，版本为2.0。

第四部分为大电流注入，2005年颁布，版本为3.0。

第五部分为带状线，2002年颁布，版本为2.0。

第六部分为平行板天线，1997年颁布，版本为1.0，但是该标准已在2002年9月17日撤销。

第七部分为射频功率直接注入，2003年颁布，版本为2.0。

第八部分为磁场抗扰度，2007年颁布，版本为1.0版。

第九部分为便携发射机，文件编号是ISO/DIS 11452-9，DIS代表该部分还处在国际标准草案阶段。

第十部分为对扩展音频范围的传导骚扰的抗扰度性能，2009年颁布，版本为1.0。

第十一部分为混响室，文件编号是ISO/DIS 11452-11.2，该部分亦处于草案阶段。

ISO 11452系列标准主要研究不同频率范围，汽车电子零部件度电磁骚扰的抗干扰能力，针对耦合路径的不同，测试设备的不同，提供了不同的测试方法，厂家和实验室在标准使用上需要有针对性的选择。

3. ISO 10605：2008 道路车辆静电放电产生的电骚扰试验方法。

该标准规定了安装在道路车辆内的电子模块的静电放电（ESD）的试验方法，包括以下放电情况：装配过程中的静电放电、维护人员产生的静电放电、司乘人员产生的静电放电。

汽车电磁兼容技术(宣贯)

汽车电磁兼容技术(宣贯)

闪光继电器
雨刮器电机 其他
85
85
24
5
61
80
28.24
5.86
32
对测量结果的统计分析得出结论：
a.发动机在整个频段的表现都不理想； b. 闪光继电器、雨刮电机、暖风电机的不合格频段主要集中在 VHF30MHz～172 MHz和LW频段； c. 在0.15～30 MHz频段，闪光继电器、雨刮电机、暖风电机均 符合部件传导/辐射1级要求； d. 传导骚扰特性符合部件传导1级限值要求，其辐射骚扰特性基 本能够达到标准要求； e. 闪光继电器、雨刮电机、暖风电机在30～172 MHz频段存在明 显的传导和辐射骚扰，现阶段此类产品多数未考虑电磁骚扰 抑制； f.不同的检测机构测量结果存在差异，有待实验室比对。
28
1994年汽车EMI特性全国普查结果
车型分类 数量 评定原则 测试结果 合格 不合格 合格率（%）
轿车
产品定型检验 8
成批生产检验 产品定型检验 22 成批生产检验 产品定型检验 141 成批生产检验 产品定型检验 33 成批生产检验
29
6
6 0 5 38 66 6 13
2
2 22 17 103 75 27 20
7637 ISO 11451 11452 10605,TR10305 CISPR12 IEC/CISPR ECE EEC SAE 14023-2000 GB 18387-2001 18655-2002
21
CISPR21 CISPR25 R10
95/54/EC, 89/336/EEC
J551 J1113 17619-1998

EMS特性（感受体）
各种电子模块、安全气囊控制器、电子燃油喷射 控制器、信号线缆

汽车电磁兼容法规介绍分析

汽车电磁兼容法规介绍分析

市场准入与国际贸易壁垒
市场准入
汽车电磁兼容法规的实施，提高了汽车的电磁兼容性能要求，有利于提高汽车 的市场准入门槛，保护国内汽车市场。
国际贸易壁垒
汽车电磁兼容法规的实施，可能对进口汽车的电磁兼容性能提出更高的要求， 形成国际贸易壁垒，影响国际贸易的自由化。
01
汽车电磁兼容法规发展趋 势与挑战
新兴技术发展与法规更新
详细描述
汽车电磁兼容法规涉及到多个国家和地区，需要加强国际合 作和互认机制建设，共同制定和遵守国际标准。这有助于提 高汽车电磁兼容性能，促进国际汽车市场的繁荣和发展。
01
案例分析与实践经验分享
成功案例介绍
案例一
某汽车制造公司的电磁兼容控 制计划
背景介绍
该公司为提高汽车电磁兼容性能， 制定了一套全面的电磁兼容控制计 划。
重要性
随着汽车电子化程度越来越高，电磁干扰对汽车性能的影响也越来越显著，因 此电磁兼容性已成为衡量汽车质量的重要指标。
主要法规与标准
国际法规
国际电工委员会（IEC）和国际标准化组织（ISO）制定了一系列关于汽车电磁兼 容性的标准和规范。
国内法规
国家市场监督管理总局（SAMR）和国家标准化管理委员会（SAC）也发布了一 系列关于汽车电磁兼容性的标准和规范。
推动产业升级
汽车电磁兼容法规的实施，提高了汽车的电磁兼容性 能，提升了汽车的品质和安全性，推动了汽车产业的 升级。
产品设计与生产成本
产品设计
汽车电磁兼容法规的实施，要求汽车制造商在产品设 计阶段就考虑电磁兼容性的问题，增加了设计难度和 成本。
生产成本
汽车电磁兼容法规的实施，要求汽车制造商在生产阶 段采取更多的措施来确保汽车的电磁兼容性能，增加 了生产成本。

试论汽车电子电磁兼容标准

试论汽车电子电磁兼容标准

试论汽车电子电磁兼容标准摘要：在汽车行业飞速发展的今天，汽车市场竞争趋势日益激烈，电子设备在汽车上的应用更为广泛，现阶段电子技术应用程度显然成为了衡量汽车技术水平高低的关键指标。

本文重点解读的是汽车电子电磁兼容标准，结合着不同的方面，论述汽车电子相对重要的电磁兼容标准。

关键词：汽车电子；电磁兼容；标准不管是汽车制动系统还是发动机控制系统，电子设备所起到的作用十分显著，其决定着汽车的可靠性及舒适度【1】。

汽车电子电磁兼容标准通常分为以下几类，主要包含着国际标准，如ISO和IEC等，地区标准则主要包含着欧洲的EEC指令及ECE法规，国家标准如美国汽车工程学会等【2】。

一、国际标准（一）ISO11452系列对于汽车电子电磁兼容标准展开讨论，需要站立在国际标准的角度上加以分析。

这种测试的标准所对应的测试项目就是辐射抗干扰测试，主要的目标就是检验汽车电子设备可能对电磁场辐射表现出的抗干扰能力。

现阶段，最新的版本便是2004年11月1日发布的第二版本，在相关的标准中明确的建议最大值是100V/m，频率的范围应该合理的控制于80MHz-18GHz【3】。

辐射抗扰测试应该在电波暗室中进行，辐射的磁场往往是通过天线使信号源所能产生的电磁能量适当的发射出去，不同测试频段运用的天线也存在着明显的差异。

在测试过程中，需要用到的天线有双锥天线和对数天线，等等。

最新版本相对明显的改动就是将标准名加以改变，在原来大电流注入法之上，适当的增加了新的管状波耦合器法。

BCI法体现出实施方便的优势，成本相对低廉，在高频段的时候，BCI法的注入效率会呈现出逐步降低的趋势，使用的效率一般不会超出400MHz。

（二）ISO7637系列本系列的标准重点关注的是道路车辆和挂车间电瞬态骚扰的相关问题，涉及瞬态的发射，沿电源线的瞬态传导等。

本标准规范了经由传导和耦合所引起的电子设备电骚扰测试方式，第一部分重点描述了相关的定义并做出了简单的概述，第二部分则是阐述了沿电源线的电瞬态传导，第三部分重点是分析了除电源线外的导线通过容性及感性耦合的电瞬态发射。

ece r21法规

ece r21法规

ece r21法规
一、法规概述
ECE R21法规，全称为《关于就电磁兼容性方面批准车辆的统一规定》，是联合国欧洲经济委员会制定的针对汽车电磁兼容性的法规。

该法规旨在确保车辆在其电磁环境中正常运行，并降低电磁干扰对其他电子设备的影响。

二、主要内容
1. 适用范围：该法规适用于所有在道路上行驶的汽车，包括轿车、卡车、公交车等。

2. 测试项目：主要包括无线电骚扰、辐射骚扰和电源骚扰等三个方面的测试。

3. 限值要求：对于各个测试项目，法规都规定了相应的限值，以确保车辆的电磁兼容性符合标准。

4. 认证流程：汽车制造商需要按照法规要求进行相关测试，并向相关机构提交认证申请。

经过审查合格后，车辆将被授予ECE R21证书。

三、意义和影响
ECE R21法规的实施，有助于提高汽车行业的整体水平，促进汽车产业的健康发展。

同时，该法规也有助于保护环境和人类健康，减少电磁干扰对其他电子设备的影响。

对于汽车制造商来说，符合ECE R21法规的要求是其产品进入国际市场的必要条件之一。

汽车电磁兼容法规介绍分析课件

汽车电磁兼容法规介绍分析课件
电磁屏蔽
对关键电路和部件进行电磁屏蔽设计，提高 电磁兼容性。
线路布局
合理规划线路布局，减少电磁干扰传播途径 。
接地设计
采用合适的接地方式，确保电路稳定工作， 降低电磁干扰。
生产阶段控制措施
生产设备电磁兼容性
选用符合电磁兼容标准的生产设备， 降低生产过程中的电磁干扰。
生产环境控制
控制生产环境中的电磁干扰源，如电 源波动、静电等。
适用于在加拿大销售的各类汽车，规定了 电磁兼容方面的技术要求，与美国FMVSS 304法规相似。
适用于在澳大利亚销售的各类汽车，规定 了电磁兼容方面的技术要求，包括电磁发 射和电磁抗扰度测试等。
03 中国汽车电磁兼容法规现状及发展趋势
CHAPTER
中国现有汽车电磁兼容相关标准
GB 14023-2011《车辆、船和由内燃 机驱动的装置 无线电骚扰特性 限值和 测量方法》：规定了车辆、船和由内燃 机驱动的装置在150kHz～2500MHz 频率范围内的无线电骚扰特性的限值和
生产工艺控制
严格控制生产工艺，确保产品质量和 电磁兼容性。
产品检测
对生产出的产品进行电磁兼容性检测 ，确保产品符合相关法规和标准要求 。
使用阶段注意事项
车辆使用环境
尽量避免在强电磁场环境下使用车辆，如高 压线附近、变电站等。
车辆保养
定期检查车辆电气系统，确保车辆处于良好 的工作状态。
外加设备选择
选用符合电磁兼容标准的外加设备，如导航 、音响等。
测量方法。
GB/T 18384.3-2015《电动汽车安全 要求 第3部分：人员触电防护》：规定 了电动汽车在电磁兼容方面的人员触电 防护要求，包括绝缘电阻、电容耦合和
电瞬态等。

汽车电磁兼容法规介绍分析

汽车电磁兼容法规介绍分析
radiation 车辆抗电磁干扰
六、测试方法
附录4 检测车辆产生的宽带电磁干扰的方法
测试目的：该试验用来检测火花点火系统发出的宽带辐射。
检测设备 检测设备应该符合国际无线电干扰协会（ CISPR）的序号为16—1（93）的公告的有关要 求。
应该借助于半峰值探测器来检测本附录中的宽带电磁干扰，或者使用峰值探测器 ,应 根据火花脉冲重复频率使用适当的校正因子。
检测天线相对于车辆的位置 检测天线应该顺序布置在车辆的左手边和右手边，同时，天线应该与车辆的纵向对称
平面相互平行，与发动机中点位于同一条直线上。
检测天线的位置 在每一个检测点，应该读取水平和垂直两个偏振方向的示值。
六、测试方法
测试结果： 1、应该从标准规定间隔30~1000MHz 的频率范围内进行测量。 2、整个频段范围内的测量数值，技术机构可以将频段分为 13个频段进行测试， 以每个频段的最大辐射值来衡量是否满足标准的要求。 3、如果在检测过程中频率超过这一限制，那么应该进行相应的调查，以确定该 现象是由车辆本身，而非背景辐射所造成的
六、测试方法
1.4 影响驾驶员对车辆的控制功能的所有其它系统均应该按照车辆的正常运行状态 打开。 1.5 车辆与检测区域和任何设备之间不应该存在电气连接，除了按照 4.1.1条的要 求外，车辆不得与检测区域电气连接并且车辆不得与任何设备连接，不将车胎与 检测区域地板间的接触视为电气连接。
六、测试方法
2、距离 10m 检测 检测天线的顶端与车体外表面间的水平距离应该为 10.0±0.2m。 3m 检测 检测天线的顶端与车体外表面间的水平距离应该为 3.00±0.05m。
如果检测是在一台位电磁屏蔽而封闭的设备内进行，那么检测天线接收单元 与无线电吸引材料间的距离不得小于 1.0m，与该封闭设备内壁的距离不得小于 1.5m，在接收天线与被检测车辆之间不得存在有无线电吸引材料。
