单元一：汽车故障诊断概述

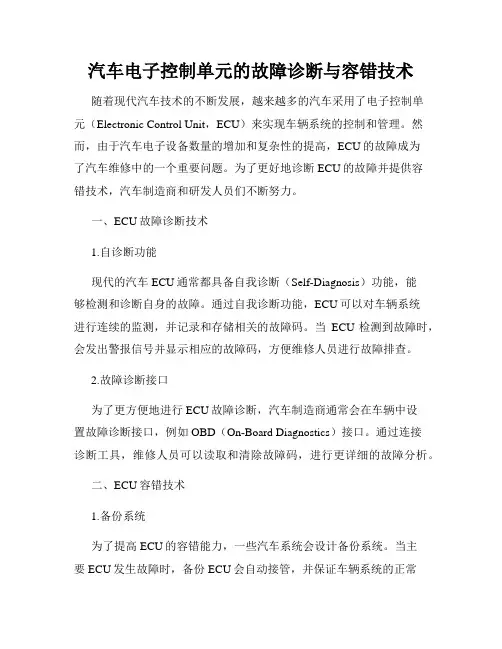

汽车电子控制单元的故障诊断与容错技术随着现代汽车技术的不断发展，越来越多的汽车采用了电子控制单元（Electronic Control Unit，ECU）来实现车辆系统的控制和管理。

然而，由于汽车电子设备数量的增加和复杂性的提高，ECU的故障成为了汽车维修中的一个重要问题。

为了更好地诊断ECU的故障并提供容错技术，汽车制造商和研发人员们不断努力。

一、ECU故障诊断技术1.自诊断功能现代的汽车ECU通常都具备自我诊断（Self-Diagnosis）功能，能够检测和诊断自身的故障。

通过自我诊断功能，ECU可以对车辆系统进行连续的监测，并记录和存储相关的故障码。

当ECU检测到故障时，会发出警报信号并显示相应的故障码，方便维修人员进行故障排查。

2.故障诊断接口为了更方便地进行ECU故障诊断，汽车制造商通常会在车辆中设置故障诊断接口，例如OBD（On-Board Diagnostics）接口。

通过连接诊断工具，维修人员可以读取和清除故障码，进行更详细的故障分析。

二、ECU容错技术1.备份系统为了提高ECU的容错能力，一些汽车系统会设计备份系统。

当主要ECU发生故障时，备份ECU会自动接管，并保证车辆系统的正常运行。

这种设计可以使车辆在ECU故障时依然能够维持一定的功能，提高了车辆的安全性和可靠性。

2.故障屏蔽在一些情况下，ECU的故障可能会导致车辆的正常运行受到影响。

为了减轻这种影响，一些ECU会采用故障屏蔽的技术。

当ECU检测到某个功能出现故障时，会暂时屏蔽该功能，并通过其他的方式维持车辆的正常行驶。

例如，在发动机故障时，ECU可能会调整其他参数来保证车辆的安全性和可靠性。

三、ECU故障诊断与容错技术的发展趋势随着车辆系统的不断复杂化和电子设备的增加，ECU故障诊断与容错技术也在不断发展和完善。

未来的发展趋势可能包括以下方面：1.智能化诊断系统随着人工智能和大数据技术的普及应用，未来的汽车ECU诊断系统可能会更加智能化。

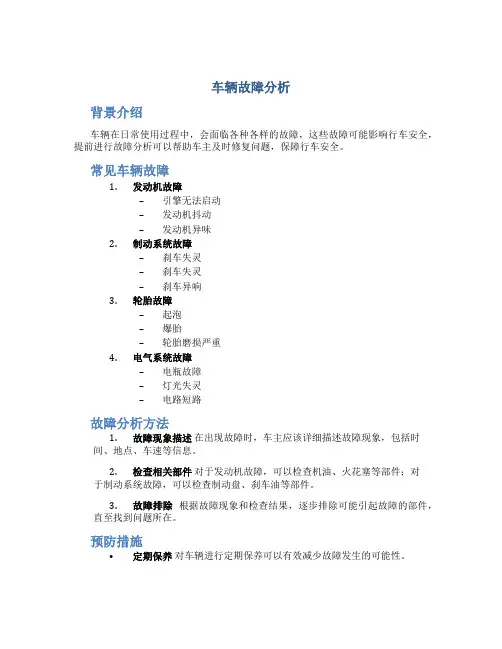

车辆故障分析
背景介绍
车辆在日常使用过程中，会面临各种各样的故障，这些故障可能影响行车安全，提前进行故障分析可以帮助车主及时修复问题，保障行车安全。

常见车辆故障
1.发动机故障
–引擎无法启动
–发动机抖动
–发动机异味
2.制动系统故障
–刹车失灵
–刹车失灵
–刹车异响
3.轮胎故障
–起泡
–爆胎
–轮胎磨损严重
4.电气系统故障
–电瓶故障
–灯光失灵
–电路短路
故障分析方法
1.故障现象描述在出现故障时，车主应该详细描述故障现象，包括时
间、地点、车速等信息。

2.检查相关部件对于发动机故障，可以检查机油、火花塞等部件；对
于制动系统故障，可以检查制动盘、刹车油等部件。

3.故障排除根据故障现象和检查结果，逐步排除可能引起故障的部件，
直至找到问题所在。

预防措施
•定期保养对车辆进行定期保养可以有效减少故障发生的可能性。

•注意驾驶习惯合理驾驶、避免猛踩刹车、过度加速等行为可以减少车辆故障的发生。

•急救工具车载急救工具如备胎、车载工具包等也可以在发生故障时提供及时救援。

结论
车辆故障是车主在日常使用中难以避免的问题，但通过详细的故障描述、正确的故障分析方法以及相关的预防措施，可以最大程度减少车辆故障对行车安全造成的影响，确保行车安全。

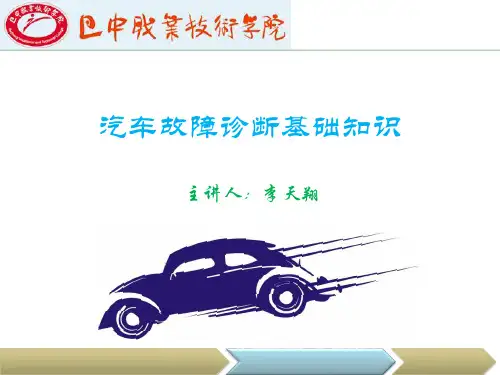

项目一汽车故障诊断基础知识一、教学目标1.汽车故障诊断流程的确定2.汽车故障的基本诊断和常规检查3.汽车故障诊断案例分析二、课时分配本项目共3个任务，安排12课时。

三、教学重点通过本项目的学习，让学生掌握故障排除，故障排除流程概述，故障诊断流程。

四、教学难点1.A/T车辆驱动系统的啮合噪音故障排除2.防止故障复发五、教学内容任务一汽车故障诊断流程的确定一、故障诊断要点①准确找出故障的症状。

进行故障诊②确定推测的故障原因以便找出真正的故障原因。

推测必须有逻辑和事实作依据，维修人员不可依赖没有逻辑支持的第六感觉，凭空想象造成故障的原因。

问问自己儿个“为什么”是非常重要的。

当维修人员对造成故障的原因进行推测时，他必须检查那些支持他推测的所谓“事实”是否存在。

为了查找故障的真正原因，必须按照下列循环过程，养成遵循各个项的原因-效果关系的习惯：推测、验证，再推测，再验证。

二、故障诊断流程任务二汽车故障的基本诊断和常规检查1.维修人员在进行诊断性提问时必须记住什么2.关于诊断性提问维修人员应懂得些什么3.诊断性提问的各种情况二、再现症状1.通过路试确认症状2.汽车停止后的再现法（1）检查诊断代码当故障代码被输出时，如果故障代码被显示出來，则应关注与该代码有关的症状以便使用再现法再现症状。

当正常代码被输出时，如果代码是正常的，则应注意诊断程序没有检测到的执行机构并用再现法再现症状。

（2）再现法维修人员根据产生顾客指出的症状的状况，通过使用一定的方法和手段使症状再现的方法。

三、判断症状是否是故障四、故障排除1.再现法（1）施加振动（2）加热或制冷（3）淋水（4）施加电气负荷2.诊断性检查（1）检查目的检查被识别出來的诊断代码与实际故障症状是否相符。

代码指示的故障系统可能与实际显示故障的系统不相符。

（2）检查方法（3）标准①如果显示相同的代码，可以判断故障发生在代码指示的系统中。

②如果显示的是与故障无关的代码，或者显示的是正常代码，则现在的故障是由其他原因引起的。

汽车故障分析总结
汽车故障是驾驶者在日常使用中常常会遇到的问题，正确的故障分析可以帮助
我们更快地找到问题所在并解决。

本文将总结一些常见的汽车故障，并提供相应的解决方案。

发动机无法启动
发动机无法启动是汽车常见的故障之一，可能的原因包括：
•电池电量不足：检查电瓶是否充电，可以通过启动电瓶电量来判断电瓶是否需要更换。

•燃油问题：检查燃油是否充足，并检查油路是否畅通。

•点火系统问题：检查火花塞是否正常工作，是否有火花。

•发动机故障：检查发动机是否有异常声音或异味。

解决方法包括检查以上问题，并及时更换损坏的部件。

刹车失灵
刹车失灵是一种极其危险的故障，可能的原因包括：
•刹车油泵故障：检查刹车油是否足够，刹车油泵是否正常。

•刹车片磨损：检查刹车片是否磨损严重，是否需要更换。

•刹车管路漏气：检查刹车管路是否有漏气情况。

•刹车盘故障：检查刹车盘是否变形或变薄。

解决方法包括及时更换损坏的部件，修复漏气问题，并定期检查刹车系统。

发动机抖动
发动机抖动可能导致驾驶不稳定，可能的原因包括：
•空气滤芯堵塞：检查空气滤芯是否干净，是否需要更换。

•火花塞问题：检查火花塞是否正常，是否需要更换。

•燃油问题：检查燃油是否干净，是否流畅。

解决方法包括清洁或更换空气滤芯，更换火花塞，保证正常的燃油供给。

总之，遇到汽车故障时，应根据具体情况进行分析，并及时采取正确的措施解
决问题，以确保驾驶安全和车辆健康。

保养汽车并定期检查是避免故障的有效方法，也可以在发生故障时尽快发现问题。

汽车故障诊断毕业论文汽车故障诊断毕业论文引言：汽车作为现代社会不可或缺的交通工具，其可靠性和安全性对人们的生活至关重要。

然而，由于汽车系统的复杂性和多样性，故障的发生时有所见。

因此，汽车故障诊断成为了一个热门的研究领域。

本篇论文旨在探讨汽车故障诊断的方法和技术，以提高汽车的可靠性和安全性。

第一部分：故障诊断的重要性1.1 汽车故障对人们生活的影响汽车故障不仅会给人们的出行带来不便，还可能对人身安全造成威胁。

例如，制动系统故障可能导致刹车失灵，严重情况下可能导致交通事故。

因此，及时准确地诊断汽车故障对于保障人们的生活和安全至关重要。

1.2 汽车故障诊断的挑战汽车系统由数百个传感器、执行器和控制单元组成，这使得故障诊断变得非常复杂。

而且，不同汽车品牌和型号之间的差异也增加了诊断的难度。

因此，研究人员需要开发出高效准确的故障诊断方法来应对这些挑战。

第二部分：汽车故障诊断的方法和技术2.1 传统的故障诊断方法传统的汽车故障诊断方法主要依赖于经验和专业知识。

汽车技师通过观察和检查汽车的各个部件来确定故障原因。

然而，这种方法往往耗时且容易出错，特别是对于复杂的故障情况。

2.2 基于故障码的诊断方法现代汽车配备了故障诊断系统（OBD），可以通过读取故障码来判断汽车是否存在故障。

故障码是由汽车电脑系统生成的，它们提供了有关故障的信息。

基于故障码的诊断方法可以快速准确地定位故障，提高了诊断的效率。

2.3 基于数据驱动的故障诊断方法近年来，随着计算机技术的不断发展，基于数据驱动的故障诊断方法逐渐兴起。

这种方法利用机器学习和数据挖掘技术，通过分析大量的汽车传感器数据来识别故障模式。

相比传统方法，基于数据驱动的故障诊断方法具有更高的准确性和可靠性。

第三部分：未来发展方向3.1 人工智能在故障诊断中的应用人工智能技术的快速发展为汽车故障诊断带来了新的机遇。

深度学习和神经网络等技术可以帮助汽车系统自动学习和识别故障模式，从而提高诊断的精确性和效率。

汽车故障诊断报告书
（1）故障代码及数据流读取（可空出）
第一步：打开点火开关，用解码器读取故障代码，发现没有相关的故障记忆。

第二步：打开点火开关，用解码器读取诊断数据流，数据流反映E43开关信号异常，证明之前的分析是正常的。

（2）故障代码验证（可以附图）
第三步：测量车门控制单元J386的T32/24端子对地电压。

由于此信号是由车门控制单元J386输出一个0V至+B的方波参考信号，开关动作时会通过开关内部触点构成的回路将此信号副值下拉至不同档位，因此测量时应先连接示波器，然后操作后视镜调节开关，观察信号幅值变化是否符合要求，若不符合，说明故障存在。

经检查发现，在调节向左开关的时候，T32/24端子对地电压一直为+B，而正常操作该开关应该有8%的幅值，其他开关正常，说明该开关存在故障。

第四步：开关导通性测试。

操作后视镜E43开关向左档位的开关，用万用表Rx200档位测量，应该可以测得T6v/2和T6v/1之间的电阻值为120Ω左右，而实际测得的结果是无穷大，说明该开关内部故障。

（3）故障诊断排除
将开关拆解后发现E43向左控制开关内部电阻烧坏造成断路。

汽车故障诊断概述1.故障发现：这是整个故障诊断过程的第一步，通过观察和听取车辆在使用过程中出现的异常现象和声音，可以初步判断车辆是否存在故障。

2.故障分析：在发现故障后，需要通过分析故障的性质和表现来找到故障的可能原因。

这个过程需要技术人员具备扎实的汽车知识和丰富的实践经验，以便能够准确判断故障的性质和可能的原因。

3.故障排除：在确定了故障的可能原因后，接下来就是通过一系列的测试和检查来确认故障的确切原因。

这个过程需要依靠各种专用的诊断仪器和设备，如故障诊断仪、电脑诊断仪等。

通过对车辆各个系统和部件的测试和检查，可以定位并排除故障。

4.故障修复：确认了故障的原因后，就需要采取相应的措施来修复故障。

这可能包括更换部件、进行维修或调整等操作。

在进行故障修复时，需要严格按照汽车制造商的维修手册和操作规程进行操作，以确保修复的效果和质量。

5.故障测试：在完成故障修复后，还需要进行一系列的测试和检查来验证修复效果和故障是否完全排除。

这些测试和检查可以包括路试、参数检测以及使用专用仪器进行各个系统的检测等。

现代汽车的复杂性使得故障诊断变得愈发困难。

现代汽车包含了大量的电子设备和复杂的控制系统，这些系统相互之间密切关联，故障可能会在一个系统中引起其他系统的异常，从而给故障诊断带来更大的挑战。

因此，汽车维修技术人员需要不断学习和更新知识，以适应汽车技术的不断发展和变化。

值得注意的是，汽车故障诊断并非一蹴而就，而是一个不断试错和修正的过程。

有时，一个故障可能有多个原因，而且故障的表现也可能随着车辆的使用时间和条件的变化而发生变化。

因此，在进行故障诊断时，需要耐心、细致和严谨，以确保找到准确的故障原因和解决办法。

总之，汽车故障诊断是一项复杂而重要的技术活动，它对于提高汽车维修效率和质量具有重要意义。

通过合理的故障分析和排除方法，可以提高故障诊断的准确性和效率，从而帮助车主快速解决汽车故障，保障驾驶安全和行车舒适。

同时，汽车技术人员也需要不断学习和更新知识，以适应日新月异的汽车技术发展，提高自身的维修技能和水平。

教学设计教学过程教学环节教师讲授、指导（主导）内容学生学习、操作（主体）活动时间分配一组织教学（课前）二课堂新授（课上）在腾讯课堂下发课堂邀请码，组织学生，清查人数一、课程铺垫汽车故障诊断与检测技术是指在整车不解体的情况下，确定汽车的技术状况，查明故障原因和故障部位的汽车应用技术，它包括汽车故障诊断技术和检测技术，也可统称为汽车诊断技术。

汽车在使用过程中，由于某一种或几种原因的影响，其技术状况将随行驶里程的增加而变化，其动力性、经济性、可靠性、安全性将逐渐或迅速下降，排气污染和噪声加剧。

研究汽车故障的变化规律，定期检测汽车的使用性能，及时而准确地诊断出故障部位并排除故障，就成为汽车使用技术的一项重要内容。

因此，汽车故障诊断与检测是延长汽车使用寿命的关键，也是汽车使用技术的中心环节。

二、视频学习故障灯的含义并回答问题1、ABS故障指示灯在汽车点亮，2-3秒后熄灭代表什么情况A、ABS系统正常B、ABS系统存在故障C、需要用解码仪检测2、下列图标表示发动机故障的是：A、B、C、D、针对学生问题回答情况教师进行讲解和分析。

三、汽车故障诊断与检测概要（一）术语解释（1）汽车故障是汽车部分或完全丧失工作能力的现象。

（2）汽车故障诊断是在不解体（或仅卸下个别小件）的条件下，为确定汽车技术状况或查明故障部位、原因而进行的检测、分析和判断。

（3）故障现象是故障的具体表现。

（4）汽车检测是为了确定汽车技术状况或工作能力进行的检查和测量。

（5）汽车技术状况是表征某一时刻汽车外观和性能参数的综登录腾讯课堂学生利用腾讯课堂，线上听老师对讲解，准备发言。

观看视频，回答问题学生利用腾讯课堂，线上听老师对讲解，准备发言。

10min10min10min8min。
