振动给料机系列主要技术参数ZTGL型给料机我要订购本产品产品概述ZTGL系列电机振动给料机由输送槽体、振动电机、吊杆及电器控制装置等构成。
该机工作原理是用两台单独的振动电机作反向同步旋转,其偏心体产生离心力(即激振力),轨迹为一直线,此直线相对输送槽体在垂直方向有一倾角,使输送槽内的物料产生连续的抛掷运动,从而使物料自受料端向出料端给出。
本机结构简单,振动频率低,振幅大,对于较难输送的粘性物料也有较强的输送能力,但强度高,安装维修方便,耗电少,运行费用低。
主要用途该机主要用于原煤或精选煤的均匀给料,也适用与其它尺寸不大于300mm块状物料。
能适应粘性不太大的物料的输送,用于煤矿、建材等行业。
技术参数参数| 型号ZTGL50 ZTGL60 ZTGL70 ZTGL90 ZTGL100 ZTGL110 ZTGL130 ZTGL150槽体尺寸长(mm)1400 1400 1400 1600 1600 1600 1800 1800 宽(mm)500 600 700 900 1000 1100 1300 1500 高(mm)258 258 258 258 308 308 308 308给料粒度(mm)0~150 0~150 0~200 0~300 0~300 0~300 0~300 0~300安装角度5~10 5~10 5~10 5~10 5~10 5~10 5~10 5~10 双振幅(mm)6~12 6~12 6~12 6~12 6~12 6~12 6~12 6~12料层厚度(mm)350 350 350 450 500 550 550 600给料量(t/h )精煤200~500 250~550 290~540 340~640 420~850原煤70~150 100~200 150~230 300~700 350~750 400~800 500~1000 600~1200型号ZT10-6 ZT10-6 ZT10-6 ZT10-6 ZT10-6 ZT10-6 ZT10-6 ZT10-6振动电机振次(r/min )960 960 960 960 960 960 960 960功率(kw)×2×2×2×2×2×2×2×2仓口尺寸(mm)600×400 600×500 600×600 800×800 900×900 1000×1000 1000×1200 1000×1400 单支点静负荷(N)1784 2294 2744 4323 6573 7214 8612 10368 单支点动负荷(N)192 192 192 205 298 336 280 304浏览次数:60 次我要订购本产品振动给料机主要技术参数型号料槽尺寸(mm)最大进料粒度(mm)生产能力(t/h)功率(kw) 机器重量(t)安装倾角外型尺寸(mm)GZD-850×3000 850×3000 400 120 ×25o 3110×1800×1600 GZD-1000×3600 1000×3600 500 150 ×25o 3850×1850×1630 GZD-1100×4200 1100×4200 580 240 ×25o 4400×2050×1660 GZD-1100×4900 1100×4900 580 280 ×25o 5200×2050×1700 GZD-1300×4900 1300×4900 650 450 11×25o 5200×2350×1750 注:远华机械保留更改产品设计与规格的权利,恕不另行通知。
GZG(GZGF)系列自同步惯性振动给料机说明书一、概述GZG系列惯性振动给料机广泛用于矿山、冶金、煤炭、建材、电力、公路、轻工、化工等各部门中,用以把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。
如向破碎机、筛分机械、皮带运输机械或包装机等给料。
GZG系列惯性振动给料机是一种经济指标先进的给料设备,和其它给料设备相比有以下的特点:1)体积小,重量轻,结构简化紧凑。
2)安装维修方便,运行费用低。
3)噪音低,效率高,给料能力大。
4)本设备在远超共振状态下工作,振幅稳定,运行可靠,对各种物料适应性较强。
5)可以配套反接控制箱,使给料机在短时间内迅速停机,同时具有过流、过压、断相保护作用。
6)可应客户要求,增加快慢加料、远程控制及无级变频调速等功能。
二、主要技术参数、外形及安装尺寸详见安装总图三、安装和调试1、安装:(1)惯性振动给料机推荐下倾10°安装使用,最大下倾可增至15°,可根据给料料量的大小而定。
(2)安装后的给料机应留有不小于20mm的游动间隙,使给料料机完全处于自由状态。
(3)安装后的给料机横向应水平,以免给料时物料向一侧偏移。
(4)按电气原理图接线,并进行接地保护。
2、调试:1)开车前应检查两振动电机两端固定偏心块和可调偏心块的夹角是否完全相同(出厂前已调好);检查各紧固件是否完全紧固牢靠;检查电气接线及绝缘是否良好。
2)试起动观察两台振动电机是否作反向等速运转,若是同方向运转,则调换其中一台振动电机的任意两相的接线。
3)开车观察振幅,跳料方向,电流是否在额定电流以内;料槽横向摆动大小,各吊挂松紧是否一致,声音是否正常,给料量是否符合要求。
如不符合要求,可调整可调偏心块与固定偏心块之间的夹角。
四、使用和维护:1、振幅的测量:振幅指示牌见给料机槽体上所贴实物,其指示部分为一直角三角形,当批示牌与槽体一起振动时,由于视觉暂留,则直角边与斜边形成一个交点,其交点所对应的标尺数即为被测槽体的双振幅值。
GZY系列振动给料机产品使用说明书唐山矿山设备厂目录1.用途 (1)2.基本参数及主要尺寸 (1)3.结构特征 (1)4.安装 (4)5.试运转 (5)6.润滑 (6)7.设备的维护 (7)8.易损件 (7)1.用途GZY系列振动给料机主要用于0~500mm粒级的煤炭输送给料,也可用于矿石、砂石等其它散状物料的输送给料。
广泛用于煤炭、冶金、电力、化工、建材、交通等行业。
2.基本参数及主要尺寸基本参数及主要尺寸见表1。
3.结构特征给料机由给料槽体、激振器、弹簧吊挂装置、弹簧支座、传动装置等主要部件组成。
3.1给料槽体给料槽体是输送和给料的部件,它是钢板焊接结构。
槽体的两侧和底部焊有加强筋板及主梁。
两侧的前端和后端均焊有吊耳或端轴,以适应不同安装方式的要求。
3.2激振器激振器是给料机的关键部件,是给料机的振动源。
它与给料机槽体用高强度螺栓紧固在槽底的主梁上。
激振器的两根轴上装有相同质量的重块和齿轮副,由电动机通过弹性联轴器带动主传动轴,再由主动轴上的齿轮传动给被动轴,使两根轴同时反向旋转,而使槽体振动。
给料机的振幅可调,但出厂的给料机激振器均在制造厂调试好,一般用户在使用中不需再调整。
3.3给料机的传动装置振动给料机在电动机和激振器主传动轴上各安装一个半联轴器,两个半联轴器之间采用四块橡胶输送带组成挠性联接。
这种联接方式便于安装而且不会将振动传给电动机。
(根据用户要求了可采用三角带传动)因此电机不参振也正是本机最大特点。
3.4给料机的支撑与悬挂方式安装方式见图1、图2、图3、图4。
图1 I型支承图2 II型支承GZY系列振动给料机I型安装为悬挂式。
给料槽体两侧的前后均有吊耳或吊钩。
钢丝绳在吊耳的小轴上或吊钩上,上部与U型螺栓和弹簧联接,弹簧的底座固定在支架上。
电动机另设一支架固定。
图3 III型支承图4 IV型支承II型为座式安装,给料槽体两侧前后均有支承端轴,弹簧支座与端轴夹紧,支座紧固在平台上,电动机也安装在平台支架上。
一、用途、特点及技术性能(一)用途电磁振动给料机(简称电振机)是一种先进的给料装置,它适用于连续性生产的要求。
我公司生产的电振机与本公司生产的各类型电子秤配套使用,可构成一个闭环调节的自动给料、称量和配料设备。
因此,电振机可广泛用于水泥、矿山、冶金、煤场、化工、基建、码头以及制药、茶叶加工、瓷业等工业部门,在生产流程中能把非粘滞性的颗料或粉末物料从储料仓或料斗中定量、均匀、连续地送到受料装置中去。
(二)特点GZ系列电磁振动给料机特点:(1)体积小,重量轻,结构简单,安装方便,无转动、滑动零部件,不需进行润滑。
故障少,维护运行费用低。
(2)电磁振动给料机运用机械振动学的共振原理,使其工作在低临界近共振状态,低耗电。
(3)电磁振动给料机采用可控硅半波整流控制方式,流量调节方便,可实现集中控制和自动控制。
(4)工作时物料按抛物线轨迹连续跳跃向前运动,料槽磨损较小。
注:给料能力系指料槽水平安装时,物料假密度为1.6吨/m3设计指标;料槽下倾10度,给料能力将会增加。
附:根据用户的要求,我公司给料机主体配用筛槽的振动筛可满足冶金粉末物料的筛选和瓷业筛选,可筛200目内的粉末状物料。
其筛网由用户自己配备。
(三)技术性能二、机器结构和工作原理GZ型可控硅电磁振动给料机由电磁振动给料机和可控硅控制器两部分组成。
(一)GZ系列电磁振动给料机的结构和工作原理。
1、结构电磁振动给料机由以下主要部份组成(见图一);图一电振机简图Ⅰ料槽Ⅱ电磁振动器Ⅲ减振器2、工作原理如图二所示,它是一个双质定向强迫振动的弹性系统,由槽体(料槽)、连接叉和槽体中部分物料的质量组成质点M1;振动器壳体、铁芯、线圈等组成质点M2。
而M1和M2这两质点用一束弹簧板联系在一起,形成一个双质点定向强迫振动的弹性系统。
电磁振动器的线圈由单向交流电经可控硅整流所供电。
当可控硅在交流电的正半周触发导通时,线圈流过脉动电流,铁芯与衔铁之间产生脉电磁力,铁芯吸引衔铁。
振动给料机系列主要技术参数精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-振动给料机系列主要技术参数型号最大进料粒度(mm)处理能力(t/h)电动机功率(kw)安装倾角(度)总重量(kg)槽体尺寸(mm)外形尺寸(长×宽×高)(mm)GZD-850×3000400 120 ×2 5 3607 850×30003110×1800×1600GZD-1000×3600500 150 ×2 5 3895 1000×36003850×1950×1630GZD-1100×4200580 240 ×2 5 4170 1100×42004400×2050×1660GZD-1100×4900580 280 ×2 5 4520 4900×11005200×2050×1700GZD-1300×4900650 450 11×2 5 5200 4900×13005200×2350×1750 ZSW-380×95500 96-160 11 0 4082 3800×9603920×1640×1320 ZSW-490×110630120-28015 0 5352 4900×11004980×1830×1320 ZSW-600×130750400-56022 0 7800 6000×13006082×2580×2083注:产品性能在不断改进中,参数如有更改,恕不另行通知ZTGL型给料机振动给料机主要技术参数GZD-1000×36001000×3600500 150 ×25o3850×1850×1630 GZD-1100×42001100×4200580 240 ×25o4400×2050×1660 GZD-1100×49001100×4900580 280 ×25o5200×2050×1700 GZD-1300×49001300×4900650 450 11×25o5200×2350×1750GZG系列自同步惯性振动给料机ZSW系列振动喂料机ZSW系列振动喂料机系直线式给料机,具有运转平稳、工作可靠、寿命长等特点,可为破碎机械连续、均匀喂料,并对物料进行粗筛分,广泛应用于选矿、建材、硅酸盐和化学工业中的碎石、筛分联合设备中。
振动给料机系列主要技术参数型号最大进料粒度(mm)处理能力(t/h)电动机功率(kw)安装倾角(度)总重量(kg)槽体尺寸(mm)外形尺寸(长×宽×高)(mm)GZD-850×3000400 120 3.7×2 5 3607 850×30003110×1800×1600GZD-1000×3600500 150 5.5×2 5 3895 1000×36003850×1950×1630GZD-1100×4200580 240 5.5×2 5 4170 1100×42004400×2050×1660GZD-1100×4900580 280 7.5×2 5 4520 4900×11005200×2050×1700GZD-1300×4900650 450 11×2 5 5200 4900×13005200×2350×1750ZSW-380×95500 96-160 11 0 4082 3800×9603920×1640×1320ZSW-490×110630 120-280 15 0 5352 4900×11004980×1830×1320ZSW-600×130750 400-560 22 0 7800 6000×13006082×2580×2083注:产品性能在不断改进中,参数如有更改,恕不另行通知ZTGL型给料机我要订购本产品振动给料机主要技术参数(mm)(t)GZD-850×3000850×3000400 120 3.0×2 3.6 5o3110×1800×1600 GZD-1000×36001000×3600500 150 3.7×2 3.9 5o3850×1850×1630 GZD-1100×42001100×4200580 240 5.5×2 4.2 5o4400×2050×1660 GZD-1100×49001100×4900580 280 7.5×2 4.5 5o5200×2050×1700 GZD-1300×49001300×4900650 450 11×2 5.2 5o5200×2350×1750注:远华机械保留更改产品设计与规格的权利,恕不另行通知。
振动给料机系列主要技术参数型号最大进料粒度(mm)处理能力(t/h)电动机功率(kw)安装倾角(度)总重量(kg)槽体尺寸(mm)外形尺寸(长×宽×高)(mm)GZD-850×3000 400 120 3.7×2 5 3607 850×3000 3110×1800×1600GZD-1000×3600500 150 5.5×2 5 3895 1000×3600 3850×1950×1630 GZD-1100×4200580 240 5.5×2 5 4170 1100×4200 4400×2050×1660 GZD-1100×4900580 280 7.5×2 5 4520 4900×1100 5200×2050×1700 GZD-1300×4900650 450 11×2 5 5200 4900×1300 5200×2350×1750 ZSW-380×95 500 96-160 11 0 4082 3800×960 3920×1640×1320ZSW-490×110 630 120-280 15 0 5352 4900×1100 4980×1830×1320ZSW-600×130 750 400-560 22 0 7800 6000×1300 6082×2580×2083注:产品性能在不断改进中,参数如有更改,恕不另行通知ZTGL型给料机我要订购本产品产品概述ZTGL系列电机振动给料机由输送槽体、振动电机、吊杆及电器控制装置等构成。

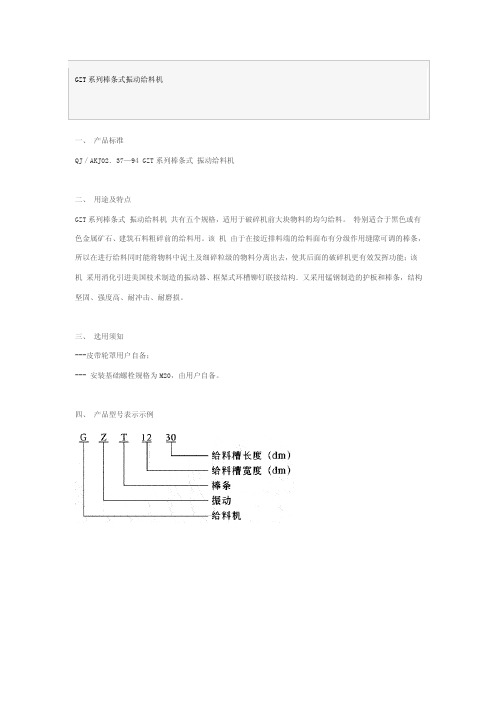

电机振动给料机使用说明书新乡师大振动机械有限公司联系电话:0373-*******一、代号说明D Z G XX XX送槽长度(mm)输送槽宽度(mm)给料机振动型电机二、用途适用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续地给到受料装置中去,主要用于矿山、冶金、煤炭、建材、电力、化工、机械、轻工、粮食等各行业。
三、技术参数技术参数表型号生产率t/h粒度mmL L2H L1B B1功率KW重量KgDZG30-80(DZG0308)8508002001508603003362×0.25120 DZG40-100(DZG0410)255010003502009504004362×0.4160 DZG50-100(DZG0510)6080100030020010005006022X0.55290 DZG80-14(DZG8014)200100140025040016508008482X0.75500四、主机结构五、安装与调试1、如图所示,前后吊钩挂起,安装后要求给料机横向水平,上接口漏斗中心线对准给料机进口中心线,给料机出料对中下接口,保证整个给料机处于自由状态;2、振动电机和输送槽的连接要牢固;3、给料机可水平安装,也可在0~-10°范围内(“—”号表示出料端下降);4、开机前应检查两台振动电机的可调偏心块与固定偏心块夹角是否一致,如不一致,调到一致,并将其固定螺栓拧紧;5、试起动观察两台振动电机是否转向相反,若不是转向相反,则调换任意一台振动电机的任意两相接线;6、开机后观察机体不得有横向摆动,电机电流要符合要求。
整机无异常声响。
六、使用与维护1、起动与停车DZG系列电机振动给料机允许在满负荷、全电压条件下直接起动和停车,但一般不要在满负荷条件下起动。
2、试运行在设备出厂前,机体各部分在空载试车时已调整到了最佳位置。
设备现场安装调试完毕后,应进行一小时以上试运行后如无异常便可投入正常生产。
振动给料机系列主要技术全参数
1.动力系统参数:振动给料机的动力系统主要由电机、减速器和振动
器组成。
主要参数包括电机功率、转速、振动器振幅和频率等。
2.给料能力:给料能力是指振动给料机每单位时间内能够传送的物料
数量。
它取决于设备的结构设计、振动力的大小以及物料的性质等因素。
3.输送速度:输送速度是指振动给料机传送物料的速度。
它可以通过
调整振动器的振幅和频率来控制。
4.输送距离:输送距离是指物料从振动给料机的进料口传送到出料口
的距离。
它取决于设备的长度和斜度。
5.输送角度:输送角度是指物料在振动给料机输送过程中的角度。
它
可以通过调整振动角度来控制。
6.输送粒度:输送粒度是指振动给料机能够处理的物料粒度范围。
不
同型号的振动给料机有不同的处理能力。
7.振动特性:振动特性是指振动给料机在工作过程中的振动特点。
包
括振动频率、振幅、振动方向等。
8.结构材料:振动给料机的结构材料主要包括钢材、铸铁、不锈钢等。
不同的材料可以适应不同的工作环境和物料性质。
9.控制方式:振动给料机可以采用手动控制和自动控制两种方式。
自
动控制方式可以实现设备的远程控制、自动停机等功能。
10.维护保养:振动给料机的维护保养主要包括清洗设备、润滑设备、检查电气设备等。
不同型号的振动给料机有不同的维护保养要求。
总之,振动给料机系列主要技术参数涵盖了动力系统参数、给料能力、输送速度、输送距离、输送角度、输送粒度、振动特性、结构材料、控制
方式和维护保养等方面。
了解这些参数可以帮助用户选择适合自己需求的
振动给料机。
