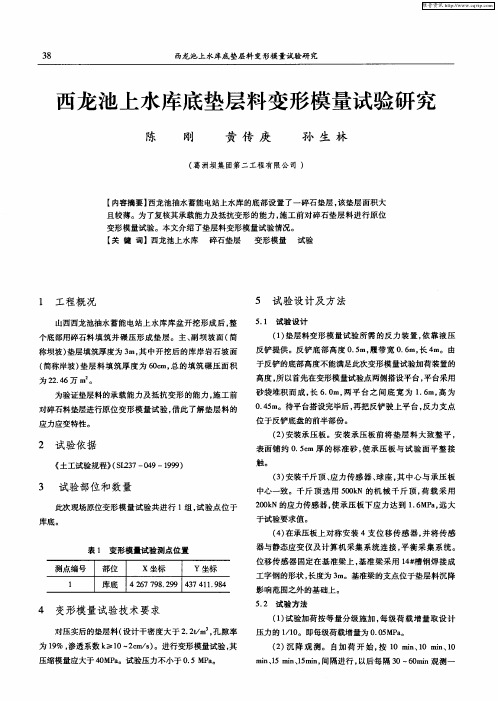

垫层料变形模量试验实施细则0812

土的压缩模量、变形模量和弹性模量压缩模量、变形模量和弹性模量都是对土的变形能力的不同表达，各自适用于不同情况。

压缩模量Es也叫侧限压缩模量，是土在完全侧限条件（无侧向变形）下，竖向附加应力与相应竖向应变的比值。

其大小反映了土体在单向压缩条件下对压缩变形的抵抗能力。

变形模量Eo是在现场原位测得的，是无侧限条件下应力与应变的比值，相当于理想弹性体的弹性模量，但是由于土体不是理想弹性体，故称为变形模量。

可以比较准确地反映土在天然状态下的压缩性。

压缩模量和变形模量之间可以互相换算，两者间是倍数的关系，土越坚硬倍数越大，软土则两者比较接近。

弹性模量是正应力与弹性（即可恢复）正应变的比值。

在计算饱和粘性土地基上瞬时加荷所产生的瞬时沉降时，就要采用弹性模量。

弹性模量=应力/弹性应变，它主要用于计算瞬时沉降；压缩模量和变形模量均=应力/总应变，压缩模量是通过现场取原状土进行实验室有侧限压缩实验得出的，而变形模量则是通过现场的原位载荷试验得出的，它是无侧限的。

弹性模量要远大于压缩模量和变形模量，而压缩模量又大于变形模量。

地堪报告中，一般给出的是土的压缩模量Es与变形模量Eo，而一般不会给出弹性模量E。

按规范的规定，在地基变形验算中要用的是压缩模量Es，但因Es是通过现场取原状土进行试验的，这对于粘性土来说很容易做到，但对于一些砂土和砾石土等粘聚力较小的土来说，取原状土是很困难的，很容易散掉，因此对砂土的砾石土通常都是通过现场载荷试验得到Eo,所以在地堪报告上，对于砂土的砾石土一般都仅给出Eo，即使给出Es，也是根据Eo换算来的，而不是试验直接得出的。

理论上Es和Eo有一定的关系，但根据该关系换算误差较大，所以二者关系一般都根据地区经验进行换算。

十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十十小个****************************************************************************** 土的变形模量：土的变形模量是通过现场载荷试验求得的压缩性指标，即在部分侧限条件下，其应力增量与相应的应变增量的比值。

混凝土变形性能的检测技术规程一、前言混凝土作为建筑物的主要构造材料之一，其性能的稳定性和可靠性直接关系到建筑物的使用寿命和安全性。

混凝土变形性能的检测是混凝土质量控制的重要环节之一，本文将详细介绍混凝土变形性能的检测技术规程。

二、检测仪器和设备1.变形计：用于测量混凝土试件在加载过程中的变形量，包括微应变计、光栅传感器、线性变压器等。

2.负载传感器：用于测量混凝土试件在加载过程中的受力情况，包括应变式、压阻式等。

3.试验机：用于施加荷载，产生加载作用，包括万能试验机、压力试验机等。

4.温度计：用于测量试验环境温度的变化。

5.计算机：用于数据采集和数据处理，包括数据采集系统、数据处理软件等。

三、试验设备和试件制备1.试验设备(1) 试验机：按照试件的大小和预期的最大荷载选择合适的试验机，确保试件在试验过程中不会超出试验机的最大负荷范围。

(2) 变形计：根据试件的尺寸和变形量选择合适的变形计，保证变形计的精度能够满足试验要求。

(3) 负载传感器：根据试件的预期最大荷载选择合适的负载传感器，保证负载传感器的精度能够满足试验要求。

(4) 温度计：选择精度较高的数字温度计，确保测量温度的准确性。

(5) 计算机：选择配有数据采集系统和数据处理软件的计算机，确保数据采集和数据处理的准确性和可靠性。

2.试件制备(1) 混凝土试件的制备应符合GB/T 50081-2002《混凝土试件制备方法标准》的相关规定。

(2) 每个试件的标准尺寸为150mm×150mm×150mm，根据需要也可以制备其他尺寸的试件。

(3) 每个试件应进行标记，标记内容应包括试件编号、制备时间、试件尺寸、配合比等信息。

(4) 每个试件的制备应采取相同的配合比、搅拌时间和浇注工艺等条件，确保试件的质量一致性。

四、试验方法1.试验前的准备工作(1) 检查试验设备和试件是否符合要求，如发现问题应及时解决。

(2) 根据试验要求选择合适的负载传感器、变形计和温度计等测量设备，校准并记录测量设备的初始值。

二次变形模量试验检测标准与方法1目的可用于测定第二次加载承载板下应力和与之相对的承载板中心沉降量，计算变形模量Eu、E Y2和EVEu值。

2适用范围本试验应采用直径30Omm承载板，适用于粒径不大于承载板直径1/4的各类土和土石混合填料,测试有效深度约为测表直径的1. 5倍。

3依据《铁路工程土工试验规程》TB 10102-20104工作流程4. 1接受委托正式接手检测工作时，应获得委托方书面形式的委托函，了解工程概况，明确委托方意图即检测目的，同时也使即将开展的检测工作进入合法轨道。

4.2调查、资料收集为进一步明确委托方的具体要求和现场实施的可行性，了解施工工艺和施工中出现的异常情况，应尽可能收集相关的技术资料，主要收集内容有：岩土工程勘察资料、施工资料等。

4. 3试验场地及环境条件应符合下列规定：D测试面宜水平，其倾斜度不大于5。

2）测试面应平整无坑洞。

3）试验时测试面应远离震源。

4.4仪器设备准备4. 3.1本试验采用的仪器设备应符合下列规定。

1、承载板：承载板为圆形钢板，其直径应为（300±0.5）mm, 厚度应为（25±0.2） mm,承载板上应带有水准泡，承载板表面粗糙度不应大于6.3〃m。

2、加载装置：1）千斤顶与手动液压泵，通过高压油管连接，液压泵不得渗漏油。

千斤顶顶端应设置球较，并配有可调节丝杆和加长杆件，千斤顶的最大承载力应不小于50kN。

2）高压油管长度不小于1.8m,两端应装有自动快速接头。

3）手动液压泵上应装有一个可调节减压阀，并可准确地对承载板实施分级加、卸载。

4）千斤顶两边应固定，确保不倾倒，千斤顶活塞的行程不应小于150ιmn0试验过程中，千斤顶高度不应超过600mπι°3、反力装置：反力装置的承载能力应不大于最大试验荷载IOkN 以上。

4、荷载测量装置的测表量程应达到最大试验荷载的1.25倍，最大误差应不大于1%,显示值应能保证承载板上的荷载强度有效位至少达到0. OOlMPao5、沉降测量装置1）沉降测量装置应由测桥和测表组成，承载板沉降量采用中心单点测量方式测量。

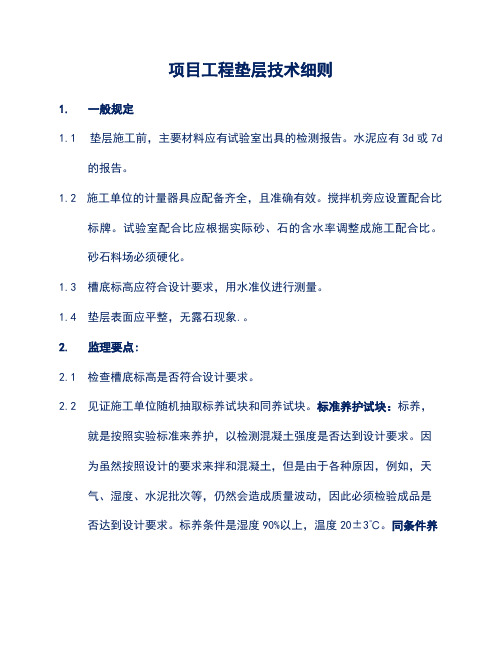

项目工程垫层技术细则
1. 一般规定
1.1 垫层施工前，主要材料应有试验室出具的检测报告。

水泥应有3d或7d
的报告。

1.2 施工单位的计量器具应配备齐全，且准确有效。

搅拌机旁应设置配合比
标牌。

试验室配合比应根据实际砂、石的含水率调整成施工配合比。

砂石料场必须硬化。

1.3 槽底标高应符合设计要求，用水准仪进行测量。

1.4 垫层表面应平整，无露石现象.。

2. 监理要点:
2.1 检查槽底标高是否符合设计要求。

2.2 见证施工单位随机抽取标养试块和同养试块。

标准养护试块：标养，
就是按照实验标准来养护，以检测混凝土强度是否达到设计要求。

因
为虽然按照设计的要求来拌和混凝土，但是由于各种原因，例如，天
气、湿度、水泥批次等，仍然会造成质量波动，因此必须检验成品是
否达到设计要求。

标养条件是湿度90%以上，温度20±3℃。

同条件养。

建筑工程施工试验要求一、地基验槽(GB50202-2002)1、试验方法：轻型动力触探。

2、试验要求：3、穿心锤重10Kg,落距50cm，每30cm记录一次。

二、压实填土试验（GB50007-2002）1、检验内容：分层取样检验土的干密度和含水量。

2、分层厚度：根据施工机械一般情况下按20-50cm进行检验。

3、取样点数：每层每50-100 m2面积内应有一个检验点。

4、合格判定：根据检验结果求得压实系数不得低于下表规定，对碎石类土干3注：1、压实系数为压实填土的控制干密度与最大干密度的比值，w op为最优含水量。

2、地坪垫层以下及基础底面标高以上的压实填土，压实系数不应小于0.94。

3、当填料为碎石或卵石时，其最大干密度可取2.0-2.2t/m3。

三、土壤试验1、取样数量：（1）、基坑回填每20-50m3取样一组（每个基坑不少于1组）；(2)、基槽或管沟回填每层按长度20-50m取样1组；(3)、室内填土每层按100-500m2取样1组；(4)、场地平整回填每层按400-900m2取样1组。

各层取样点应错开，并绘制取样平面位置图，标清各层取样点位。

2、取样方法（1）、环刀法：①、每段每层进行检验，应在夯实层下半部（至每层表面以下2/3处）用环刀取样。

②、在环刀内壁涂一层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，用钢丝锯整平环刀两端土样，擦净环刀外壁，称环刀和土的总质量，并取余土测定含水量。

(2)、灌砂法（用于级配砂石回填）①、采用灌砂法取样时，取样数量可较环刀法适当减少。

取样部位为每层压实后的全部深度。

②、步骤a、根据试样最大粒径按规范要求选定试坑尺寸；b、将选定的试坑地面整平；c、按确定的坑直径划出试坑口轮廓线，在轮廓线内下挖至要求深度，将落于坑内的试样装入盛土容器中，称试样质量，精确至5g,并测定含水量。

D、容器瓶内注满砂，称密度测定器和砂的总质量。

地基土变形模量及压缩模量计算方法1.工程实例某建筑物地基基础因天然地基承载力不能满足设计要求，故本工程采用换填垫层法进行地基处理，垫层材料采用级配良好的无侵蚀性碎石土材料，换填范围基础边每边扩出不小于1米，换填厚度不小于2.0m，压实系数不小于0.97，换填后地基承载力特征值不小于160kPa。

2.变形模量及压缩模量计算方法载荷试验的变形模量E0（MPa）和压缩模量ES（MPa），可按下式计算：①变形模量计算公式：EO =IO(1-u2)pd/s②压缩模量计算公式：ES =EO/[1-2u2/(1－u)]其中：EO—变形模量MPa；ES—压缩模量MPa；I-刚性承压板的变形系数，圆形承压板取0.785，方形承压板取0.886，矩形承压板当长宽比l/b=l.2 时，取0.809，当l/b= 2.0时，取0.626，其余可计算求得，但l/b不宜大于2；μ-土的泊松比（碎石土取0.27，砂土取0.30，粉土取0.35，粉质黏土取0.38，黏土取0.42）d-承压板直径（1平方米圆形承压板：d=0.565×2=1.13m；1平方米方形承压板：d=1m；2平方米圆形承压板：d=0.8×2=1.6m；2平方方形：d=1.415m）p-p-s曲线线性段的压力（kPa）s-与p对应的沉降（mm）3.变形模量及压缩模量计算过程依据地基静载试验得出地基承载力特征160kPa对应沉降量s为7.5mm；故该试验点变形模量及压缩模量分别为：①变形模量E O =IO(1-u2)pd/s=[0.785（1-0.27×0.27）×160kPa×1.13m]/7.5mm=17.544MPa；②压缩模量E S =EO/[1-2u2/(1－u)]=17.544MPa/[（1-2×0.27×0.27）/（1-0.27）]=14.993MPa。

自粘聚合物沥青防水垫层拉力及断裂延伸率试验1.适用范围本实施细则适用于坡屋面用防水材料自粘聚合物沥青防水垫层的拉力及断裂延伸率检验。

2.技术标准JC/T 1068-2008 《坡屋面用防水材料自粘聚合物沥青防水垫层》GB/T 328.8-2007 《建筑防水卷材试验方法沥青防水卷材拉伸性能》3.仪器设备厚度计：压重（20±5）g，测量面直径（10±0.1）mm，最小分度值0.01mm；直尺：精度1mm；拉伸试验机：测量值在量程的15%~85%之间，示值精度不低于1%，伸长范围大于500mm4．试件制备整个拉伸试验应制备两组试件，一组纵向5个试件，一组横向5个试件。

试件在试样上距边缘100mm以上任意裁取，用模版，或用裁刀，矩形试件100mm×25mm，长度方向为试验方向。

表面的非持久层应去除。

试件在试验前在（23±2）℃条件放置24h后裁取。

5.试验步骤将试件紧紧的夹在拉伸试验机的夹具中，注意时间长度方向的中线与试验机夹具中心在一条线上。

夹具间距离为50mm ，为防止试件从夹具中滑移应作标记。

为防止试件产生松弛，推荐加载不超过5N 的力。

试验在（23±2）℃进行，夹具移动的恒定速度为50mm/min 。

连续记录拉力和对应的夹具（或引伸计）间距离。

分别去纵向、横向个5个试件的平均值作为拉力及断裂延伸率。

6 结果计算断裂延伸率按下式计算：1L 50L 10050-=⨯ (1)式中：L ——试件断裂时的伸长率，单位为百分比（%）； L1——试件断裂时夹具间距离，单位为毫米（mm ）50——拉伸前夹具间距离，单位为毫米（mm ）。

7.结果评定根据JC/T 1068-2008的表1进行评定。

************************工程施工试验检测实施细则为确保本标段工程施工项目的施工质量，项目部在施工过程中将加强对原材料的试验检测力度，按有关规程规范做好混凝土配合比试验，并在施工过程中，对关系到混凝土质量的事项加强检测力度。

同时，项目部针对此种情况，组织编写了施工过程中的《*****************工程施工试验检测实施细则》，作为试验指导控制。

在土方填筑中严禁不合格土料运送堤坝,出现”弹簧土”等质量问题一律进行返工处理。

施工过程中对经试验检测不合格的原材料以及混凝土料，严禁用于本工程。

所有试验检测必须由项目部试验室统一管理，不得私自送检，原材料检验必须由试验室和监理共同签署见证委托单，现场试验必须提前到试验室填写试验委托单。

一原材料检测所有材料进场必须具备材料材质证明、出厂合格证等材料，并通过试验检验后认为合格方能使用，不合格的原材料严禁进入施工现场，工程所用的替代材料应经监理工程师批准后方能用于工程。

各项材料检验标准及施工过程中的取样标准如下：1、水泥每批进场水泥必须有厂家提供产品检查合格证、出厂检验报告和进场复验报告，检查数量按同一生产厂家、同一品种、同一批号且连续进场的水泥，每200t 同品种同标号的水泥为一取样单位,如不足200t也作为一取样单位,从20个不同部位水泥中等量取样混合均匀后作为样品其总数量至少10kg。

水泥检测项目主要有：强度、凝结时间、安定性、标准稠度、细度等，水泥质量应满足《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）等标准要求。

2、砂石骨料砂石骨料的品质应满足《水工混凝土施工规范》（DL/T5144-2001）的要求，细骨料应质地坚硬、清洁、级配良好，粗骨料表面应洁净，施工过程中主要是对上述项目进行目估法进行检测。

超逊径含量筛分法检测，超逊径含量应符合要求。

骨料检验项目主要包括：细骨料细度模数、石粉含量、坚固性、三氧化硫含量、含泥量、泥块含量等，粗骨料的超逊径、三氧化硫含量、针片状含量、压碎指标、含泥量和泥块含量等。
