CHI660电化学工作站使用说明1.基本操作步骤首先，将电化学工作站连接到计算机上，并启动相关软件。
然后，将待测样品放入电池夹具中，并确定好电极的连接方式（例如三电极、两电极等）。
接下来，设置测试参数，包括扫描范围、扫描速度和采样间隔等。
最后，点击“开始测试”按钮，即可开始电化学测试。
2.电化学阻抗谱测试电化学阻抗谱是一种常用的电化学测试方法，用于研究材料电化学特性。
在CHI660电化学工作站中，电化学阻抗谱测试的操作步骤如下：(1)设置频率范围和扫描速率，一般需要在低频和高频处进行测试，以获取更详细的电化学信息。
(2)运行测试程序，通过对待测样品施加交流电压，测量电流响应，从而得到电化学阻抗谱。
(3)分析和处理数据。
根据测得的电化学阻抗谱，可以计算出样品的电化学参数，如电荷传递电阻、电极电容等。
3.循环伏安测试循环伏安是一种常见的电化学测试方法，用于研究电极的电化学反应动力学和材料电化学性能。
在CHI660电化学工作站中，循环伏安测试的操作步骤如下：(1)设置测试参数，包括起始电位、终止电位、扫描速度等。
(2)运行测试程序，通过改变电压施加到待测样品上，测量电流响应，得到循环伏安曲线。
(3)分析和处理数据。
根据测得的循环伏安曲线，可以计算出样品的电化学参数，如电流密度、电荷容量等。
4.充放电测试充放电测试是研究电池和超级电容器等能量储存设备的重要手段。
在CHI660电化学工作站中，充放电测试的操作步骤如下：(1)设置测试参数，包括电压范围、充电电流、放电电流等。
(2)运行测试程序，通过改变电压施加到待测设备上，测量电流响应，得到充放电曲线。
(3)分析和处理数据。
根据测得的充放电曲线，可以计算出设备的能量密度、功率密度等电化学特性参数。
5.其他功能此外，CHI660电化学工作站还具有其他一些功能，如极化曲线测试、计时法测试等，可根据实际需求进行设置和操作。
综上所述，CHI660电化学工作站是一种功能强大的电化学测试设备，通过合理的设置参数和操作步骤，可以方便地进行多种电化学测试和研究工作。

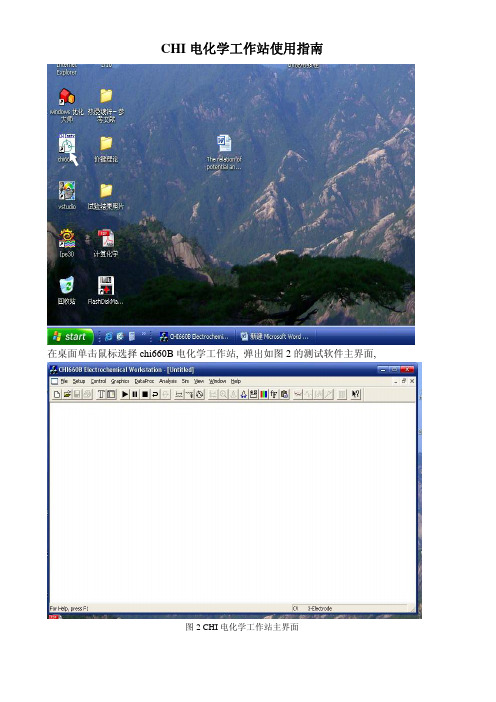

CHI电化学工作站使用指南在桌面单击鼠标选择chi660B电化学工作站, 弹出如图2的测试软件主界面,图2 CHI电化学工作站主界面图3打开测试软件的主界面之后,按照图3单击鼠标,会弹出如下图4的对话框,图4 对话框显示各种电化学测试方法，Cyclic V oltammetry----循环伏安测试Linear Sweep V oltammetry----线性扫描伏安法Staircase V oltammetry----阶梯伏安法Tafel Plot----塔菲尔极化曲线法Amperometric i-t Curve----电流时间曲线A.C. Impedance----交流阻抗测试Impedance-Time----阻抗时间曲线Impedance-Potential----交流伏安法Open Circuit Potential-Time----开路电位时间曲线以上几种测试方法是实验室最常用的几种，且由于本人知识有限，其它测试方法有望他人补充。
现主要介绍如何进行测试，然后介绍几种常用测试方法的测试参数的设计。
例如：自腐蚀电位的测试----- Open Circuit Potential-Time，鼠标单击对话框中的Open Circuit Potential-Time选项，如下图5，然后点击OK即可，图5上述操作完成后会自动跳出如下图6的设计参数的对话框，其中Run Time(sec)---表示测试时间，即我们常说的自腐蚀电位稳定时间，一般选择稳定10min左右。
有时也可以输入更长的时间，一般当电位变化在2mV/min时即认为电位已稳定，这时可以停止测量。
Sample Interval----表示采集数据的间隔，High E Limit(V)-----表示电极电位所在的最高范围，Low E Limit(V)---- 表示电极电位所在的最低范围。
在设计的时候，一般对于腐蚀电化学来讲最后两项参数不予重新设计，默认是在-1～1V的范围内。
电化学工作站使用说明书1、打开电化学工作站打开桌面上的“chi660中文”（“chi660c”为英文界面）快捷方式上图中为一些常用按钮的说明，各种参数的具体操作方法参考相关测试的资料，在此不作介绍。
2、图像处理1）迭加作图方法：如图所示，点击“图像（G）”在下拉菜单中选择“迭加作图（O）”，在弹出的对话框中打开所要迭加的曲线文件。
注意：该方法只能做2条曲线迭加，超过2条曲线则点击“增加数据到叠加图（A）”由于软件没有“撤销操作”的功能，如果添加错误，请点击“当前数据图（D）”重新进行迭加。
2）图像调节方法如图所示点击“图像（G）”在下拉菜单中选择“图形选项（G）…”打开“图形选项”对话框，在这里可以设置坐标范围、坐标轴名称、坐标单位、图像标题等功能，由于不同技术的图形选项菜单略有不同所有不做介绍，该菜单多为勾选式选项和文本框，各项功能请自己试验。
3、文件保存1）存储位置保存位置“E:\当年负责人姓名\测试溶液名称\测试日期\”例如：“E:\曲仕文\镀锡\20100312\”注意：当年负责人是当年负责电化学测试的人，不是前来请求测试的人。
如：当年负责电化学测试的人为曲仕文，小明同学需要测试某镀铜溶液的极化曲线。
文件仍然要保存在“E:\曲仕文\”下面，完整路径为：“E:\曲仕文\镀铜\20100312\”。
2）曲线命名命名格式：测试日期+技术缩写（可省）+方案编号。
1’测试日期为8位数，如“20100312”。
2’方案编号为两位数，如“01、02、03……”（编号要尽量与实验方案编号一致）。
3’如果该方案只是用一种技术测试则技术缩写可以省略，如果同一方案中使用了多种测试技术，则技术缩写不可省略，（曲线右侧都有该曲线测试技术的缩写，不清楚请察看该标注），如“LSV、OCPT”等。
例如：2010年3月12日测试了一组线性扫描伏安曲线（LSV）其中一条曲线编号05，则它的命名为“20100312LSV05”，如果该方案中没测试其他技术也可以命名为“2010031205”以上保存及命名规则简单易懂，既方便电脑管理文件，又能与实验方案完全吻合（请养成在方案记录中记录测试日期的习惯），请自觉遵守。
电化学工作站（CHI660B）
1．开关：电源位于工作站后面板上，对应于正面红灯位置。
红灯亮为开，灯灭关。
2．使用：
a.打开计算机，打开桌面上软件chi660b（程序位于C:\chi\chi660
b.exe）；
b.在菜单中选择setup进行设置：technique 选择测量方法；parameter 修改
测量参数；
①常用测量方法如循环伏安法和计时电流法，在technique的子菜单中选择；
而后修改测量参数，设置起始电压（-10V — +10V）和测量时间（单位为秒）；
②根据估计调整测量精度，注意软件是否提示超量程；
③保存数据。
软件不自动保存数据，必需在每次测量后手动保存。
3．仪器不能频繁开关，试验尽量连续做；厂家建议每天开关一次，离开实验室关闭。
4. 饱和甘汞电极要确保电极内有KCl晶体存在；甘汞电极底端易碎，注意保护，长期不用浸入饱和氯化钾溶液保存或者装入包装盒中。
