CHI660电化学工作站使用说明

CHI660电化学工作站使用说明1.基本操作步骤首先，将电化学工作站连接到计算机上，并启动相关软件。

然后，将待测样品放入电池夹具中，并确定好电极的连接方式（例如三电极、两电极等）。

接下来，设置测试参数，包括扫描范围、扫描速度和采样间隔等。

最后，点击“开始测试”按钮，即可开始电化学测试。

2.电化学阻抗谱测试电化学阻抗谱是一种常用的电化学测试方法，用于研究材料电化学特性。

在CHI660电化学工作站中，电化学阻抗谱测试的操作步骤如下：(1)设置频率范围和扫描速率，一般需要在低频和高频处进行测试，以获取更详细的电化学信息。

(2)运行测试程序，通过对待测样品施加交流电压，测量电流响应，从而得到电化学阻抗谱。

(3)分析和处理数据。

根据测得的电化学阻抗谱，可以计算出样品的电化学参数，如电荷传递电阻、电极电容等。

3.循环伏安测试循环伏安是一种常见的电化学测试方法，用于研究电极的电化学反应动力学和材料电化学性能。

在CHI660电化学工作站中，循环伏安测试的操作步骤如下：(1)设置测试参数，包括起始电位、终止电位、扫描速度等。

(2)运行测试程序，通过改变电压施加到待测样品上，测量电流响应，得到循环伏安曲线。

(3)分析和处理数据。

根据测得的循环伏安曲线，可以计算出样品的电化学参数，如电流密度、电荷容量等。

4.充放电测试充放电测试是研究电池和超级电容器等能量储存设备的重要手段。

在CHI660电化学工作站中，充放电测试的操作步骤如下：(1)设置测试参数，包括电压范围、充电电流、放电电流等。

(2)运行测试程序，通过改变电压施加到待测设备上，测量电流响应，得到充放电曲线。

(3)分析和处理数据。

根据测得的充放电曲线，可以计算出设备的能量密度、功率密度等电化学特性参数。

5.其他功能此外，CHI660电化学工作站还具有其他一些功能，如极化曲线测试、计时法测试等，可根据实际需求进行设置和操作。

综上所述，CHI660电化学工作站是一种功能强大的电化学测试设备，通过合理的设置参数和操作步骤，可以方便地进行多种电化学测试和研究工作。

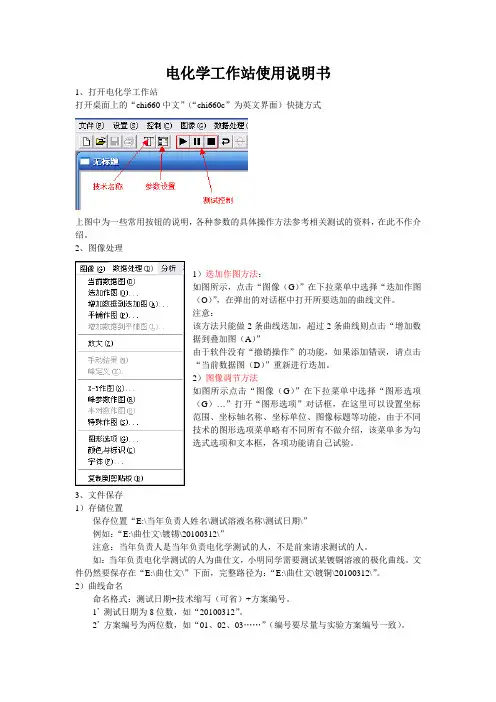

电化学工作站使用说明书1、打开电化学工作站打开桌面上的“chi660中文”（“chi660c”为英文界面）快捷方式上图中为一些常用按钮的说明，各种参数的具体操作方法参考相关测试的资料，在此不作介绍。

2、图像处理1）迭加作图方法：如图所示，点击“图像（G）”在下拉菜单中选择“迭加作图（O）”，在弹出的对话框中打开所要迭加的曲线文件。

注意：该方法只能做2条曲线迭加，超过2条曲线则点击“增加数据到叠加图（A）”由于软件没有“撤销操作”的功能，如果添加错误，请点击“当前数据图（D）”重新进行迭加。

2）图像调节方法如图所示点击“图像（G）”在下拉菜单中选择“图形选项（G）…”打开“图形选项”对话框，在这里可以设置坐标范围、坐标轴名称、坐标单位、图像标题等功能，由于不同技术的图形选项菜单略有不同所有不做介绍，该菜单多为勾选式选项和文本框，各项功能请自己试验。

3、文件保存1）存储位置保存位置“E:\当年负责人姓名\测试溶液名称\测试日期\”例如：“E:\曲仕文\镀锡\20100312\”注意：当年负责人是当年负责电化学测试的人，不是前来请求测试的人。

如：当年负责电化学测试的人为曲仕文，小明同学需要测试某镀铜溶液的极化曲线。

文件仍然要保存在“E:\曲仕文\”下面，完整路径为：“E:\曲仕文\镀铜\20100312\”。

2）曲线命名命名格式：测试日期+技术缩写（可省）+方案编号。

1’测试日期为8位数，如“20100312”。

2’方案编号为两位数，如“01、02、03……”（编号要尽量与实验方案编号一致）。

3’如果该方案只是用一种技术测试则技术缩写可以省略，如果同一方案中使用了多种测试技术，则技术缩写不可省略，（曲线右侧都有该曲线测试技术的缩写，不清楚请察看该标注），如“LSV、OCPT”等。

例如：2010年3月12日测试了一组线性扫描伏安曲线（LSV）其中一条曲线编号05，则它的命名为“20100312LSV05”，如果该方案中没测试其他技术也可以命名为“2010031205”以上保存及命名规则简单易懂，既方便电脑管理文件，又能与实验方案完全吻合（请养成在方案记录中记录测试日期的习惯），请自觉遵守。

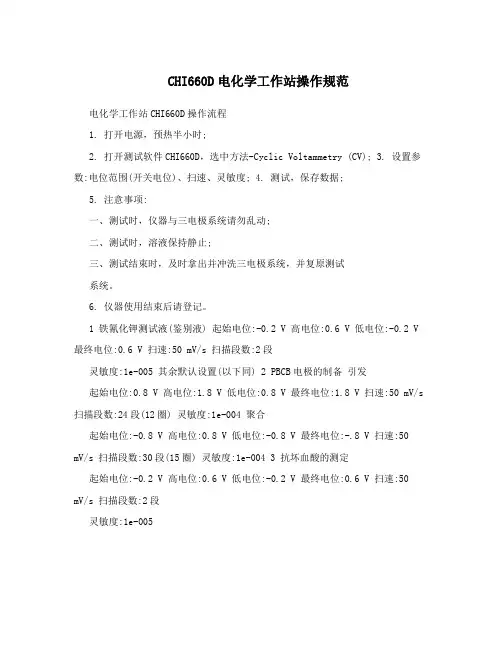

CHI660D电化学工作站操作规范
电化学工作站CHI660D操作流程
1. 打开电源，预热半小时;
2. 打开测试软件CHI660D，选中方法-Cyclic Voltammetry (CV);
3. 设置参数:电位范围(开关电位)、扫速、灵敏度;
4. 测试，保存数据;
5. 注意事项:
一、测试时，仪器与三电极系统请勿乱动;
二、测试时，溶液保持静止;
三、测试结束时，及时拿出并冲洗三电极系统，并复原测试
系统。

6. 仪器使用结束后请登记。

1 铁氰化钾测试液(鉴别液) 起始电位:-0.
2 V 高电位:0.6 V 低电位:-0.2 V 最终电位:0.6 V 扫速:50 mV/s 扫描段数:2段
灵敏度:1e-005 其余默认设置(以下同) 2 PBCB电极的制备引发
起始电位:0.8 V 高电位:1.8 V 低电位:0.8 V 最终电位:1.8 V 扫速:50 mV/s 扫描段数:24段(12圈) 灵敏度:1e-004 聚合
起始电位:-0.8 V 高电位:0.8 V 低电位:-0.8 V 最终电位:-.8 V 扫速:50 mV/s 扫描段数:30段(15圈) 灵敏度:1e-004 3 抗坏血酸的测定
起始电位:-0.2 V 高电位:0.6 V 低电位:-0.2 V 最终电位:0.6 V 扫速:50 mV/s 扫描段数:2段
灵敏度:1e-005。

电化学工作站使用说明书1、打开电化学工作站打开桌面上的“chi660中文”（“chi660c”为英文界面）快捷方式上图中为一些常用按钮的说明，各种参数的具体操作方法参考相关测试的资料，在此不作介绍。

2、图像处理1）迭加作图方法：如图所示，点击“图像（G）”在下拉菜单中选择“迭加作图（O）”，在弹出的对话框中打开所要迭加的曲线文件。

注意：该方法只能做2条曲线迭加，超过2条曲线则点击“增加数据到叠加图（A）”由于软件没有“撤销操作”的功能，如果添加错误，请点击“当前数据图（D）”重新进行迭加。

2）图像调节方法如图所示点击“图像（G）”在下拉菜单中选择“图形选项（G）…”打开“图形选项”对话框，在这里可以设置坐标范围、坐标轴名称、坐标单位、图像标题等功能，由于不同技术的图形选项菜单略有不同所有不做介绍，该菜单多为勾选式选项和文本框，各项功能请自己试验。

3、文件保存1）存储位置保存位置“E:\当年负责人姓名\测试溶液名称\测试日期\”例如：“E:\曲仕文\镀锡\20100312\”注意：当年负责人是当年负责电化学测试的人，不是前来请求测试的人。

如：当年负责电化学测试的人为曲仕文，小明同学需要测试某镀铜溶液的极化曲线。

文件仍然要保存在“E:\曲仕文\”下面，完整路径为：“E:\曲仕文\镀铜\20100312\”。

2）曲线命名命名格式：测试日期+技术缩写（可省）+方案编号。

1’测试日期为8位数，如“20100312”。

2’方案编号为两位数，如“01、02、03……”（编号要尽量与实验方案编号一致）。

3’如果该方案只是用一种技术测试则技术缩写可以省略，如果同一方案中使用了多种测试技术，则技术缩写不可省略，（曲线右侧都有该曲线测试技术的缩写，不清楚请察看该标注），如“LSV、OCPT”等。

例如：2010年3月12日测试了一组线性扫描伏安曲线（LSV）其中一条曲线编号05，则它的命名为“20100312LSV05”，如果该方案中没测试其他技术也可以命名为“2010031205”以上保存及命名规则简单易懂，既方便电脑管理文件，又能与实验方案完全吻合（请养成在方案记录中记录测试日期的习惯），请自觉遵守。

CHI660B电化学工作站操作流程使用流程1、打开仪器后部的开关。

2、将所需要检测的体系（一般为某物质的溶液）放置在烧杯或其他适合的容器中，将所需要采用的电极放置在溶液内。

3、电极一般采用三电极系统，分别为工作电极、对电极、参比电极，起接线如下：绿色夹头接工作电极，红色夹头接对电极，白色夹头接参比电极；在使用两电极系统的情况下接线方式如下：绿色夹头接工作电极，红色和白色夹头接另一电极。

4、双击电脑上的CHI660B软件打开软件界面。

5、点击软件中的Setup（设置）的菜单上找到System（系统）的命令，选择正确的借口，在此为com 5口。

6、点击软件中的Setup（设置）的菜单上找到Hardware Test （硬件测试）选项，进行系统测试，大约一分钟后屏幕上会显示硬件测试的结果。

7、测试完成后，可以选择所需要的电化学技术进行实验，实验结果点击保存按钮保存。

CHI660B电化学工作站介绍CHI660B电化学工作站是中国上海辰华仪器公式生产的综合电化学分析系统。

CHI660B电化学工作站集成了几乎所有常用的电化学测量技术，包括恒电位，恒电流，电位扫描，电流扫描，电位阶跃，电流阶跃，脉冲，方波，交流伏安，流体力学调制伏安，库仑法，电位法以及交流阻抗等实验技术，可进行电化学的理论研究和分析测试。

CHI660B电化学工作站使用注意事项1、检测过程中不应出现电流Overflow的现象，当软件显示电流过大的时候应及时停止实验，关闭仪器，检测电极系统之间是否有短路现象。

2、严禁将溶液等放置在仪器上方以防将溶液溅入仪器内部导致主板损毁。

3、仪器应避免强烈振动或撞击。

下面是赠送的团队管理名言学习，不需要的朋友可以编辑删除谢谢1、沟通是管理的浓缩。

2、管理被人们称之为是一门综合艺术--“综合”是因为管理涉及基本原理、自我认知、智慧和领导力；“艺术”是因为管理是实践和应用。

3、管理得好的工厂，总是单调乏味，没有任何激动人心的事件发生。

CHI660B电化学工作站操作流程
使用流程
1、打开仪器后部的开关。

2、将所需要检测的体系(一般为某物质的溶液)放置在烧杯或其他适合的容器中,将所需要采用的电极放置在溶液内。

3、电极一般采用三电极系统,分别为工作电极、对电极、参比电极,起接线如下:绿色夹头接工作电极,红色夹头接对电极,白色夹头接参比电极;在使用两电极系统的情况下接线方式如下:绿色夹头接工作电极,红色和白色夹头接另一电极。

4、双击电脑上的CHI660B软件打开软件界面。

5、点击软件中的Setup(设置)的菜单上找到System(系统)的命令,选择正确
的借口,在此为com 5口。

6、点击软件中的Setup(设置)的菜单上找到Hardware Test (硬件测试)选项,进行系统测试,大约一分钟后屏幕上会显示硬件测试的结果。

7、测试完成后,可以选择所需要的电化学技术进行实验,实验结果点击保存按钮保存。

CHI660B电化学工作站介绍
CHI660B电化学工作站是中国上海辰华仪器公式生产的综合电化学分析系
统。

CHI660B电化学工作站集成了几乎所有常用的电化学测量技术,包括恒电位,恒电流,电位扫描,电流扫描,电位阶跃,电流阶跃,脉冲,方波,交流伏安,流体力学调制伏安,库仑法,电位法以及交流阻抗等实验技术,可进行电化学的理论研究和分析测试。

CHI660B电化学工作站使用注意事项
1、检测过程中不应出现电流Overflow的现象,当软件显示电流过大的时候应及时停止实验,关闭仪器,检测电极系统之间是否有短路现象。

2、严禁将溶液等放置在仪器上方以防将溶液溅入仪器内部导致主板损毁。

3、仪器应避免强烈振动或撞击。

CHI660C电化学工作站使用说明
CHI 660C 电化学工作站使用说明
循环伏安测试方法（CV）
三电极法：铂盘电极-工作电极；铂丝电极-对电极；Ag/AgCl/KCl饱和液作为参比电极。

样品制备：
1、在磨盘上滴入Al2O3 悬浮液，将铂盘电极以八字形磨洗，依次使用1.0 μm, 0.3 μm, 0.05 μm 的Al2O3，每次磨洗两分钟即可。

2、将磨洗后的电极放入小烧杯当中，用浓HNO3 超声清洗2 min。

3、超声后，用去离子水清洗干净后再用无水乙醇超声2 min。

4、超声后，再用去离子水超声2 min。

5、用N2将电极表面的水吹干（一定要用氮气流吹干，不能用热风枪或者其他工具吹干）。

6、将测试液滴滴在电极表面，使其自然风干。

（液滴量自己觉得，只要电极上能形成一层薄膜即可）
测试参数设置:
1、打开CHI 660C 电化学工作站软件：进入设置——实验技术（选择CV）
2、实验技术设置为CV之后，选择参数设置，参数设置为：
初始电位 2.0 (根据情况自行调节)；
High E (V) 2.0 (根据情况自行调节)；
低电位(V) -2.0 (根据情况自行节)；
起始扫描极性positive；
扫描速度(R) (V/S) 0.02；
扫描段数(W) 2；
采样间隔(M) (V) 0.001。

3、保存数据。
