IM6ex电化学工作站仪器使用操作说明书---循环伏安法资料

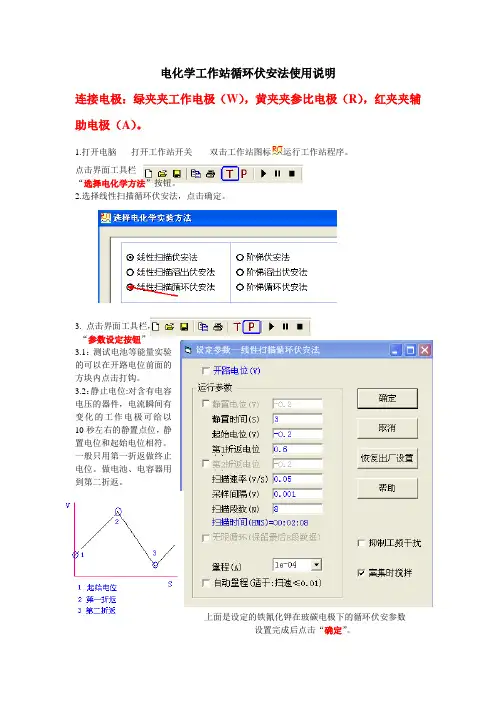

电化学工作站循环伏安法使用说明连接电极：绿夹夹工作电极（W），黄夹夹参比电极（R），红夹夹辅助电极（A）。

1.打开电脑-----打开工作站开关------双击工作站图标运行工作站程序。

点击界面工具栏“选择电化学方法”按钮。

2.选择线性扫描循环伏安法，点击确定。

3. 点击界面工具栏，“参数设定按钮”3.1：测试电池等能量实验的可以在开路电位前面的方块内点击打钩。

3.2：静止电位:对含有电容电压的器件，电流瞬间有变化的工作电极可给以10秒左右的静置点位，静置电位和起始电位相符。

一般只用第一折返做终止电位。

做电池、电容器用到第二折返。

上面是设定的铁氰化钾在玻碳电极下的循环伏安参数设置完成后点击“确定”。

4.点击界面工具栏“运行按钮”下面是铁氰化钾在玻碳电极下的循环伏安扫描图抛光好的工作电极在铁氰化钾中的峰电位差应小于80mV，电流比约等于1.5.测量：5.1点击界面工具栏测量按钮5.2：如果是多圈，点击当前圈的（+）（-）调看多圈的其中某圈。

5.3：点击只显当前圈，可以屏蔽其他多圈的显示。

5.4：点击自动测量，左侧出现各个峰的电位、电流和面积。

5.5：点击自动测量可以显示各个峰的点位和电流，点击1、2、3、4、。

可测量各个峰的测量值。

5.6：峰型不好的也可以采用手动测量。

5.7：只要保存原图，删除没有显示的图就可以保存每一圈的图，只是要把保存的名称改动一下，比如后面加上1或者2等就可以了。

5.8：如果做得图是差失脉冲伏安法或者是方波伏安法，点击半峰法旁边的小三角，选中高斯法就可以手动测量了。

6.保存：6.1：图谱保存：点击文件---另存为-----自建文件夹或者保存某一硬盘中。

6.2保存TXT文件; 点击文件---导出数据文本（.TXT）-----自建文件夹或者保存某一硬盘中。

6.3保存图片：点击文件---导出位图图像（.bmp）-----自建文件夹或者保存某一硬盘中。

6.4复制（剪贴板），可以直接复制到Word中。

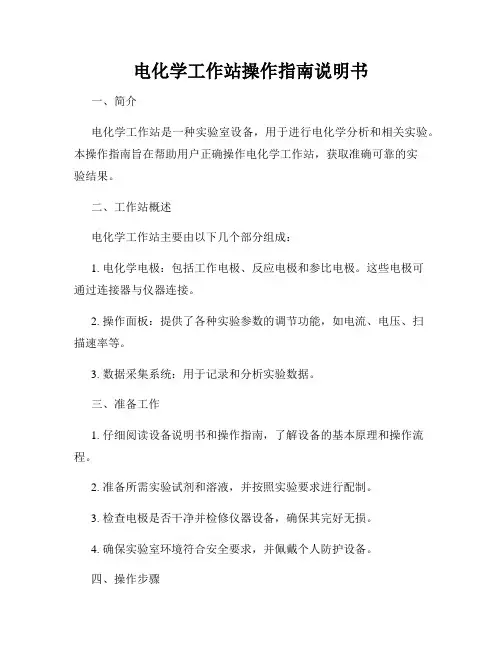

电化学工作站操作指南说明书一、简介电化学工作站是一种实验室设备，用于进行电化学分析和相关实验。

本操作指南旨在帮助用户正确操作电化学工作站，获取准确可靠的实验结果。

二、工作站概述电化学工作站主要由以下几个部分组成：1. 电化学电极：包括工作电极、反应电极和参比电极。

这些电极可通过连接器与仪器连接。

2. 操作面板：提供了各种实验参数的调节功能，如电流、电压、扫描速率等。

3. 数据采集系统：用于记录和分析实验数据。

三、准备工作1. 仔细阅读设备说明书和操作指南，了解设备的基本原理和操作流程。

2. 准备所需实验试剂和溶液，并按照实验要求进行配制。

3. 检查电极是否干净并检修仪器设备，确保其完好无损。

4. 确保实验室环境符合安全要求，并佩戴个人防护设备。

四、操作步骤1. 打开电化学工作站电源，待仪器自检完成后进入待机状态。

2. 将电极插入相应连接器，并确保连接紧固可靠。

注意不要使电极接触到任何金属物体，以免导致干扰或损坏。

3. 打开操作面板，根据实验要求设置电流、电压和扫描速率等参数。

4. 在无样品试液的情况下，进行基准测试，以校准参比电极并确保仪器的准确性。

5. 将待测液体样品注入电化学细胞中，避免气泡的产生。

注意样品的纯度和浓度。

6. 根据实验要求选择实验模式，如循环伏安法、电化学阻抗谱等，并开始记录数据。

7. 在实验过程中，注意观察数据的变化，并及时记录实验现象和观察结果。

8. 实验结束后，关闭电化学工作站电源，并进行必要的数据处理与分析。

9. 将电极取出，用去离子水清洗并擦干，妥善保管以防损坏。

五、注意事项1. 操作过程中请严格遵守实验室安全规范，确保个人安全。

2. 避免电极接触到任何金属物体，以免产生干扰。

3. 根据实验要求选择合适的实验模式，并进行正确的参数设置。

4. 注意样品的纯度和浓度，确保实验结果的准确性和可靠性。

5. 实验结束后及时清洁和保养仪器设备，以延长其使用寿命。

六、故障排除在操作电化学工作站过程中，可能会遇到一些故障，如仪器无法开机、电压不稳定等。

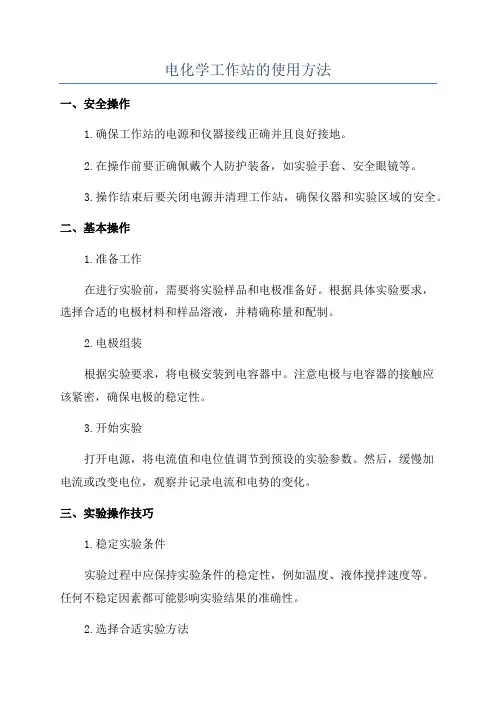

电化学工作站的使用方法一、安全操作1.确保工作站的电源和仪器接线正确并且良好接地。

2.在操作前要正确佩戴个人防护装备，如实验手套、安全眼镜等。

3.操作结束后要关闭电源并清理工作站，确保仪器和实验区域的安全。

二、基本操作1.准备工作在进行实验前，需要将实验样品和电极准备好。

根据具体实验要求，选择合适的电极材料和样品溶液，并精确称量和配制。

2.电极组装根据实验要求，将电极安装到电容器中。

注意电极与电容器的接触应该紧密，确保电极的稳定性。

3.开始实验打开电源，将电流值和电位值调节到预设的实验参数。

然后，缓慢加电流或改变电位，观察并记录电流和电势的变化。

三、实验操作技巧1.稳定实验条件实验过程中应保持实验条件的稳定性，例如温度、液体搅拌速度等。

任何不稳定因素都可能影响实验结果的准确性。

2.选择合适实验方法根据实验要求和研究对象的特性，选择合适的实验方法，如交流电化学、直流电化学、循环伏安法等。

3.正确读取数据在实验过程中，准确读取所需数据。

尽量避免读取到误差值，并及时记录实验结果。

4.注意仪器维护定期对电化学工作站进行维护保养，如清洗电极、更换液体和气体等。

保持仪器的良好工作状态可以提高实验的准确性和可靠性。

四、安全注意事项1.遵守实验室安全操作规程，确保操作过程中的安全性，如不随意触摸电极和电容器、避免混入有毒物质等。

2.在进行高温实验时，要注意个人防护，避免被高温物体烫伤。

3.使用电化学工作站时，要注意使用电源的安全性，避免电流过大引起电源火警等危险。

五、实验数据处理与分析1.对实验数据进行合理的处理和分析，根据实验目的，使用适当的数学模型进行计算和拟合。

2.注意结果的判断和解释，结合背景知识和理论，解释实验现象和结果。

3.对实验中存在的误差进行分析，并找到合适的方法予以补偿或减小误差。

总结：电化学工作站在化学研究中起着重要的作用，可以对物质的电化学性质和反应机理进行研究。

正确的操作方法和实验技巧不仅可以保证实验的准确性和可靠性，还可以提高实验效率和结果的科学性。

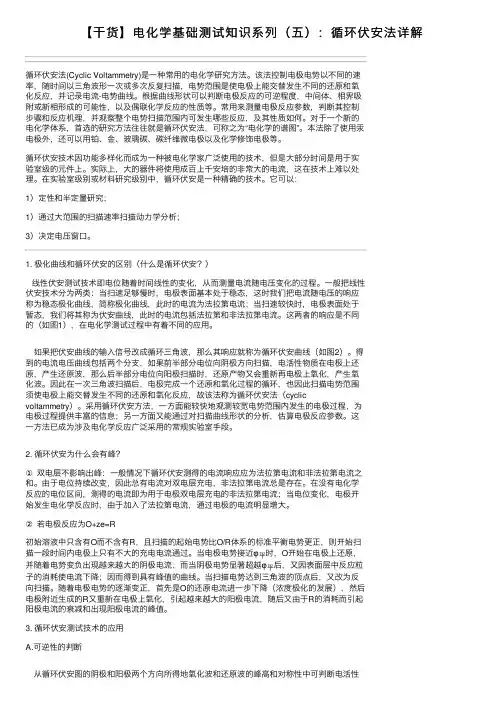

【⼲货】电化学基础测试知识系列（五）：循环伏安法详解循环伏安法(Cyclic Voltammetry)是⼀种常⽤的电化学研究⽅法。

该法控制电极电势以不同的速率，随时间以三⾓波形⼀次或多次反复扫描，电势范围是使电极上能交替发⽣不同的还原和氧化反应，并记录电流-电势曲线。

根据曲线形状可以判断电极反应的可逆程度，中间体、相界吸附或新相形成的可能性，以及偶联化学反应的性质等。

常⽤来测量电极反应参数，判断其控制步骤和反应机理，并观察整个电势扫描范围内可发⽣哪些反应，及其性质如何。

对于⼀个新的电化学体系，⾸选的研究⽅法往往就是循环伏安法，可称之为“电化学的谱图”。

本法除了使⽤汞电极外，还可以⽤铂、⾦、玻璃碳、碳纤维微电极以及化学修饰电极等。

循环伏安技术因功能多样化⽽成为⼀种被电化学家⼴泛使⽤的技术，但是⼤部分时间是⽤于实验室级的元件上。

实际上，⼤的器件将使⽤成百上千安培的⾮常⼤的电流，这在技术上难以处理。

在实验室级别或材料研究级别中，循环伏安是⼀种精确的技术。

它可以：1）定性和半定量研究；1）通过⼤范围的扫描速率扫描动⼒学分析；3）决定电压窗⼝。

1. 极化曲线和循环伏安的区别（什么是循环伏安？）线性伏安测试技术即电位随着时间线性的变化，从⽽测量电流随电压变化的过程。

⼀般把线性伏安技术分为两类：当扫速⾜够慢时，电极表⾯基本处于稳态，这时我们把电流随电压的响应称为稳态极化曲线，简称极化曲线，此时的电流为法拉第电流；当扫速较快时，电极表⾯处于暂态，我们将其称为伏安曲线，此时的电流包括法拉第和⾮法拉第电流。

这两者的响应是不同的（如图1），在电化学测试过程中有着不同的应⽤。

如果把伏安曲线的输⼊信号改成循环三⾓波，那么其响应就称为循环伏安曲线（如图2）。

得到的电流电压曲线包括两个分⽀，如果前半部分电位向阴极⽅向扫描，电活性物质在电极上还原，产⽣还原波，那么后半部分电位向阳极扫描时，还原产物⼜会重新再电极上氧化，产⽣氧化波。

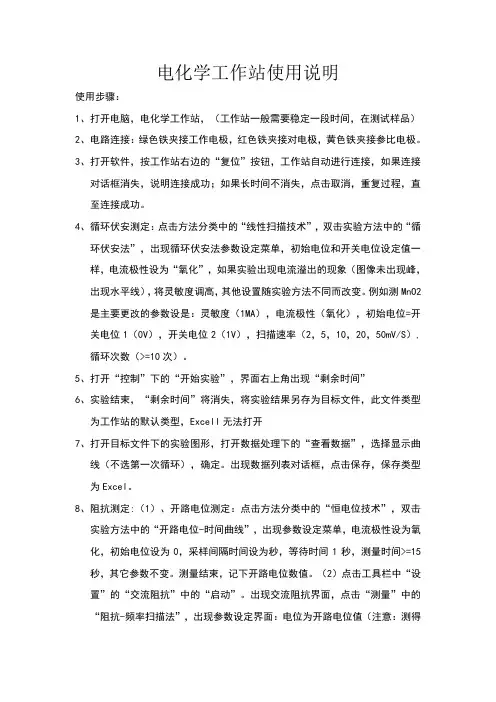

电化学工作站使用说明使用步骤：1、打开电脑，电化学工作站，（工作站一般需要稳定一段时间，在测试样品）2、电路连接：绿色铁夹接工作电极，红色铁夹接对电极，黄色铁夹接参比电极。

3、打开软件，按工作站右边的“复位”按钮，工作站自动进行连接，如果连接对话框消失，说明连接成功；如果长时间不消失，点击取消，重复过程，直至连接成功。

4、循环伏安测定：点击方法分类中的“线性扫描技术”，双击实验方法中的“循环伏安法”，出现循环伏安法参数设定菜单，初始电位和开关电位设定值一样，电流极性设为“氧化”，如果实验出现电流溢出的现象（图像未出现峰，出现水平线），将灵敏度调高，其他设置随实验方法不同而改变。

例如测MnO2是主要更改的参数设是：灵敏度（1MA），电流极性（氧化），初始电位=开关电位1（0V），开关电位2（1V），扫描速率（2，5，10，20，50mV/S）,循环次数（>=10次）。

5、打开“控制”下的“开始实验”，界面右上角出现“剩余时间”6、实验结束，“剩余时间”将消失，将实验结果另存为目标文件，此文件类型为工作站的默认类型，Excell无法打开7、打开目标文件下的实验图形，打开数据处理下的“查看数据”，选择显示曲线（不选第一次循环），确定。

出现数据列表对话框，点击保存，保存类型为Excel。

8、阻抗测定:（1）、开路电位测定：点击方法分类中的“恒电位技术”，双击实验方法中的“开路电位-时间曲线”，出现参数设定菜单，电流极性设为氧化，初始电位设为0，采样间隔时间设为秒，等待时间1秒，测量时间>=15秒，其它参数不变。

测量结束，记下开路电位数值。

（2）点击工具栏中“设置”的“交流阻抗”中的“启动”。

出现交流阻抗界面，点击“测量”中的“阻抗-频率扫描法”，出现参数设定界面：电位为开路电位值（注意：测得的开路电位值与此处的单位不同），最大频率为100000.最小频率为，电流量程为1mA/V,其它参数设置不变。

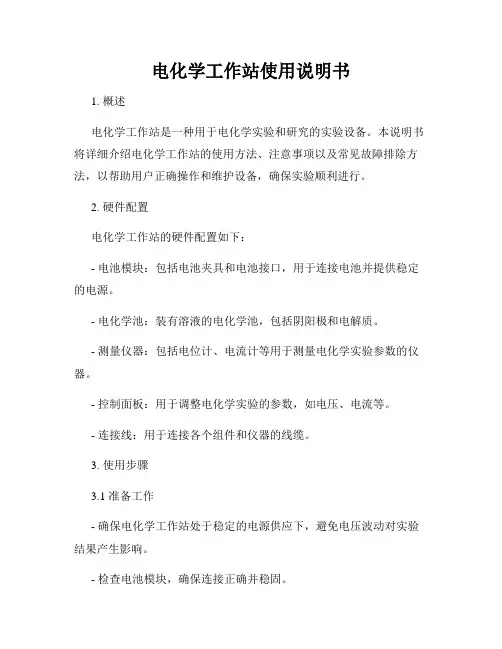

电化学工作站使用说明书1. 概述电化学工作站是一种用于电化学实验和研究的实验设备。

本说明书将详细介绍电化学工作站的使用方法、注意事项以及常见故障排除方法，以帮助用户正确操作和维护设备，确保实验顺利进行。

2. 硬件配置电化学工作站的硬件配置如下：- 电池模块：包括电池夹具和电池接口，用于连接电池并提供稳定的电源。

- 电化学池：装有溶液的电化学池，包括阴阳极和电解质。

- 测量仪器：包括电位计、电流计等用于测量电化学实验参数的仪器。

- 控制面板：用于调整电化学实验的参数，如电压、电流等。

- 连接线：用于连接各个组件和仪器的线缆。

3. 使用步骤3.1 准备工作- 确保电化学工作站处于稳定的电源供应下，避免电压波动对实验结果产生影响。

- 检查电池模块，确保连接正确并稳固。

- 检查电化学池，确认阴阳极和电解质没有损坏或污染。

- 连接测量仪器，确保仪器与电化学工作站的连接稳定。

3.2 实验设置- 使用控制面板设置所需的电化学实验参数，如电压、电流等。

- 根据实验需要，调整电池夹具以适配不同类型的电池。

- 将电池正确连接到电池模块，并确保连接牢固可靠。

- 将电化学池放置在工作站上，并将阴阳极和电解质正确安装。

3.3 实验运行- 打开电化学工作站的电源开关，并启动测量仪器。

- 运行实验前，确保操作人员佩戴安全眼镜和手套，避免与溶液直接接触。

- 按照实验的要求设置控制面板上的参数，并开始实验。

- 定时记录实验过程中的数据和观察现象，以便后续分析。

4. 注意事项4.1 安全操作- 在进行任何操作之前，务必确保电化学工作站和测量仪器处于关闭状态。

- 在组装和拆卸电池模块时，避免触摸金属接触处，以免触电。

- 避免将电化学池中的溶液溅到身体或眼睛上，如不慎溅到，请立即用清水冲洗，并就医检查。

4.2 设备维护- 每次实验结束后，务必关闭电池模块和测量仪器的电源开关，断开电源供应。

- 清洁电化学池和电池模块，确保无杂质和污垢。

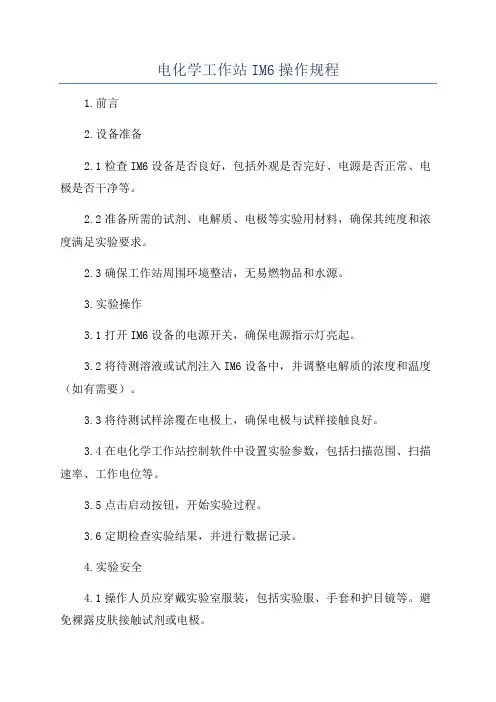

电化学工作站IM6操作规程1.前言2.设备准备2.1检查IM6设备是否良好，包括外观是否完好、电源是否正常、电极是否干净等。

2.2准备所需的试剂、电解质、电极等实验用材料，确保其纯度和浓度满足实验要求。

2.3确保工作站周围环境整洁，无易燃物品和水源。

3.实验操作3.1打开IM6设备的电源开关，确保电源指示灯亮起。

3.2将待测溶液或试剂注入IM6设备中，并调整电解质的浓度和温度（如有需要）。

3.3将待测试样涂覆在电极上，确保电极与试样接触良好。

3.4在电化学工作站控制软件中设置实验参数，包括扫描范围、扫描速率、工作电位等。

3.5点击启动按钮，开始实验过程。

3.6定期检查实验结果，并进行数据记录。

4.实验安全4.1操作人员应穿戴实验室服装，包括实验服、手套和护目镜等。

避免裸露皮肤接触试剂或电极。

4.2禁止饮食、吸烟和吃零食等行为，以免污染实验材料。

4.3在实验操作中，要注意避免电解质的溅出和飞溅，特别是强酸或强碱溶液。

4.4操作完成后，关闭IM6设备的电源开关，清洁实验台面和电极等。

5.数据分析5.1在实验结束后，将数据导出到计算机中进行处理和分析。

5.2可以根据实验结果绘制电化学曲线和计算相关电化学参数。

6.设备维护6.1定期检查IM6设备的电源、电极等，如有问题及时修理或更换。

6.2清洁工作站和相关设备，避免杂质和化学物质的积聚。

6.3定期校准IM6设备的测量精度和准确性。

7.废弃物处理7.1对于实验中产生的废弃物、试剂容器等，应按照实验室废弃物管理规定进行分类和处理。

7.2有机溶剂、酸碱废液等应集中存放并妥善处理。

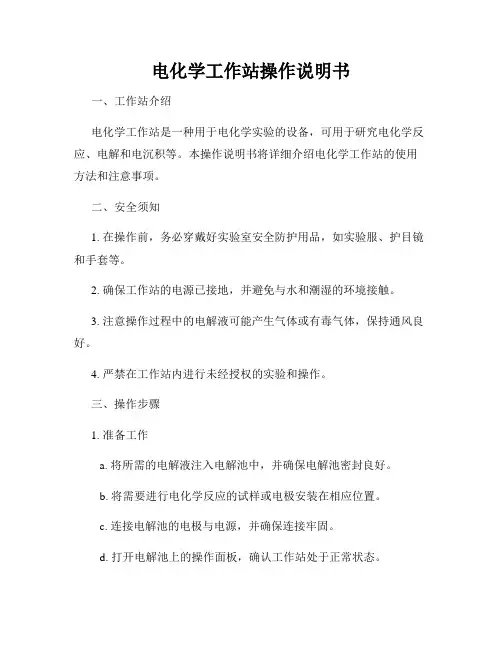

电化学工作站操作说明书一、工作站介绍电化学工作站是一种用于电化学实验的设备，可用于研究电化学反应、电解和电沉积等。

本操作说明书将详细介绍电化学工作站的使用方法和注意事项。

二、安全须知1. 在操作前，务必穿戴好实验室安全防护用品，如实验服、护目镜和手套等。

2. 确保工作站的电源已接地，并避免与水和潮湿的环境接触。

3. 注意操作过程中的电解液可能产生气体或有毒气体，保持通风良好。

4. 严禁在工作站内进行未经授权的实验和操作。

三、操作步骤1. 准备工作a. 将所需的电解液注入电解池中，并确保电解池密封良好。

b. 将需要进行电化学反应的试样或电极安装在相应位置。

c. 连接电解池的电极与电源，并确保连接牢固。

d. 打开电解池上的操作面板，确认工作站处于正常状态。

2. 参数设置a. 使用操作面板上的按钮或旋钮，设置所需的实验参数，如电流密度、电压和实验时间等。

b. 注意根据实际需要选择合适的参数范围，并避免过高或过低的电流密度和电压。

3. 实验运行a. 按下操作面板上的开始按钮，使电化学反应开始运行。

b. 在实验过程中，注意观察电解池内的反应情况，并记录相关数据和观察结果。

c. 如需停止实验，可按下停止按钮，确保实验完全停止后方可进行下一步操作。

4. 实验结束a. 实验完成后，按下停止按钮，切断电源供应。

b. 将电化学工作站清洗干净，确保反应物残留较少，以免影响下次实验的结果。

c. 注意将电解液妥善处理，避免对环境造成污染。

四、注意事项1. 在操作前请阅读工作站的用户手册，了解具体的操作指南和安全警示。

2. 在实验过程中，遵循操作手册要求，严格控制实验参数，以保证实验结果的准确性和可重复性。

3. 如遇到意外情况或异常情况，请立即停止实验并寻求专业人员的帮助。

4. 每次操作结束后，及时清洗工作站，保持设备的干净整洁。

五、维护保养1. 定期对电化学工作站进行维护保养，清洗电解池和更换电解液。

2. 定期校准工作站的参数显示和控制装置，确保准确和可靠。

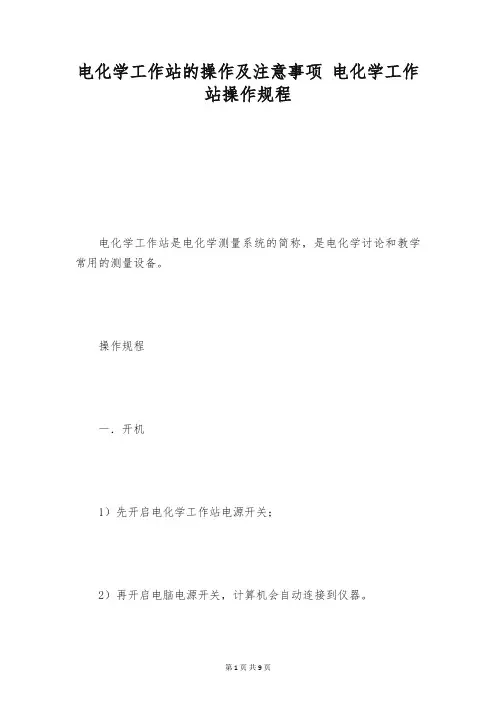

电化学工作站的操作及注意事项电化学工作站操作规程电化学工作站是电化学测量系统的简称，是电化学讨论和教学常用的测量设备。

操作规程一．开机1）先开启电化学工作站电源开关；2）再开启电脑电源开关，计算机会自动连接到仪器。

3）连接正常时，在电脑显示屏右下角显现图标。

二．测试步骤将各电极连接到仪器。

1.点击桌面上“GPES”图标，（或选择：开始程序AutolabSoftwares_Gpes）,开启恒电位仪通用电化学测量程序GPES。

2.在GPES软件Method菜单下选择所需的电化学方法。

3.在File菜单下调用原有的测量条件文件。

4.选定所用的测量条件后，在屏幕左侧的Editorprocedure窗口可以编辑测试条件。

Firstconditioningpotential（V）*个预处理电位；Duration在预处理过程中的电位施加时间；Equilibrationtime平衡时间。

在预处理后使电极达到平衡的时间；Standbypotential等候电位。

指在不关闭电极输出时所需要维持的电压；5.在Manualcontrol（手工掌控）对话框中，选择合适的项目。

6.设定完毕测试条件、再次检查无误后，电击屏幕左下角的“Start”按钮，开始测试。

7.测量结束后，先保存测量结果。

对于CV和LSV方法，保存方式有三种，其余的只有1、3两种：a）窗口FileSavescanas：把测量结果另存为一份文件。

此时，在CV和LSV方法中，每份文件只能保存一个循环的扫描数据。

并且，此种方式只能保存原始数据。

b）主窗口－FileSavedataSavedatabufferas：把缓存器中的数据保存为一份缓存文件。

此时，在CV和LSV（线性扫描伏安法）测试中，一份文件可以有多个循环的扫描结果。

c）Datapresentation窗口－File－Saveworkdata：此时可保存经修饰后的数据，包括曲线平滑、删除某些误点等。

三．关机1）闭测试软件。

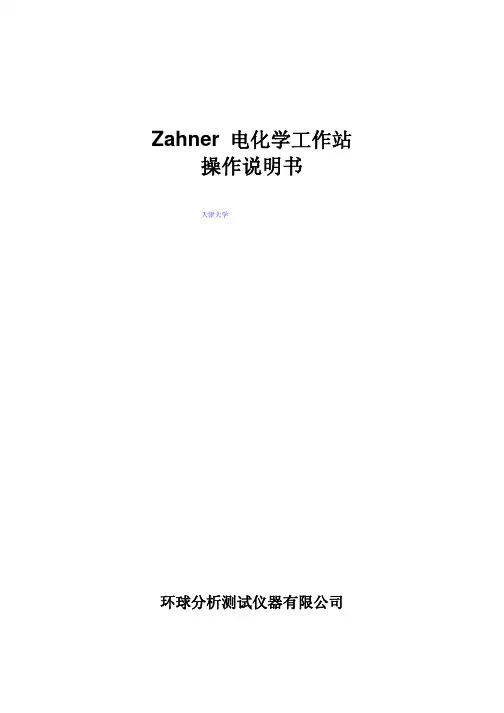

Im6ex 电化学工作站德国ZAHNER Im6ex 电化学工作站。

主机包括恒电位仪/恒电流仪和频率发生器及分析仪。

硬件结构上为一体化设计，支持高频率高输入阻抗测试，具有强大的扩展能力。

软件控制界面友好，功能强大，能满足绝大多数电化学研究需要。

主要应用于化学与物理电源、功能材料、腐蚀与防护、电化学沉积、电化学分析及教学。

EIS 交流阻抗测试/SIM 模拟等效电路软件z 设置电化学交流阻抗实验参数、激发实验，对得到的阻抗数值进行分析。

z 创建最佳的等效电路等。

可以根据实际工作需要来定义回路元件。

通过CNRLS （复杂非线性最小均方根）来优化元件参数，得到最符合实际测量数据的等效电路。

THALAS 电化学测试软件包CV ，I/E 软件：可以进行循环伏安；线性扫描伏安；线性极化曲线；动态极化曲线；阳极极化曲线等多种电化学实验。

PVI 软件：可以进行恒电位、恒电流；动电位、动电流；计时库仑、计时电位；电位、电流阶跃；方波伏安等多种电化学实验。

C/E 软件：测量电容/阻抗随电位变化关系曲线 CAD 图形编辑软件：用于各种图形的编辑处理。

系 统 功 能 扩 展大电流应用选件 z EL101：电流0-25A z EL300：电流0-100A z PP200：电流0-20A z PP240：电流0-40A超高输入阻抗选件（HIZPROBE ）将输入阻抗提高至1015Ω，并联电容降至5pF,最小电流至1nA 。

电化学噪音测试（NPROBE ）在电化学噪音测试方面，ZAHNER 公司为您提供的CorrEINoise 方法比通常的ECN 方法有效得多，能在直流频率5Hz 以内测量电流、电压和功率噪音。

灵敏度高，电子补偿、电路漂移以及线性频率干涉问题都被自动抑制。

功能强大的噪声分析软件NOISE ，包含了各种不同的分析方法和相应在线数据压缩方法。

可控强度调制光电流检测仪（CIMPS ）配合主机进行光电化学实验。

可用于太阳能电池、导电聚合物、半导体材料、光诱导反应等的研究。

电化学分析仪器使用方法说明书引言电化学分析仪器是一种重要的实验设备，能够通过电化学反应来检测和分析样品中的化学物质。

本说明书旨在提供详细的使用方法，以帮助用户正确操作电化学分析仪器并获得准确的实验结果。

一、仪器介绍1.1 仪器名称：电化学分析仪器1.2 仪器组成：主要由电化学电池、工作电极、参比电极、计量电极、控制电路等部分组成。

二、实验准备2.1 样品处理：根据实验需要，对待测样品进行预处理，如稀释、固体样品的溶解等。

2.2 仪器连接：根据实验要求，将电化学分析仪器与其它设备连接，确保电路通畅。

三、操作步骤3.1 选择电极：根据样品性质和实验要求，选取合适的工作电极、参比电极以及计量电极。

3.2 电解质选择：根据实验需要，在电极间加入适量的电解质溶液，提高电导度。

3.3 温度控制：根据实验要求，控制电化学分析系统的温度，保持稳定的实验环境。

3.4 参数设置：按照实验要求，在仪器控制面板上设置合适的扫描速率、电位范围等参数。

3.5 电极清洗：使用纯水和无水乙醇等溶剂对电极进行清洗，减少实验误差。

3.6 校准仪器：使用标准溶液对仪器进行校准，确保实验结果的准确性。

四、实验操作4.1 样品灌注：将待测样品注入电化学电池中，注意不要漏液或溅出。

4.2 实验记录：启动仪器并开始实验，实时记录电位、电流等数据，确保实验数据的可靠性。

4.3 参数调整：根据实验过程中的观察和数据分析，适时调整仪器参数以获得更准确的实验结果。

4.4 实验结束：完成实验后，关闭仪器电源，进行数据整理和分析，并及时清洗仪器以确保下次实验的准确性。

五、注意事项5.1 安全操作：在操作仪器时，应佩戴防护眼镜和实验手套，避免对皮肤和眼睛的直接接触。

5.2 仪器保养：定期清洁仪器，并注意防止污染电极表面。

5.3 电源管理：合理使用仪器电源，避免长时间过度使用造成损坏或安全隐患。

5.4 数据记录：实验过程中要及时记录数据并保存，以备后续数据分析和实验验证。

电化学工作站使用说明一、电化学工作站介绍二、使用方法1.准备工作首先，检查电化学工作站的各个部分是否完好无损。

检查电解槽内是否有杂质，需要进行清洗。

然后，将电解槽放在工作台上，调整并安装好工作电极和对电极。

2.连接电力和电源将电化学工作站的电源线插入适配器的插座，然后将适配器插头插入电源插座。

接下来，将电化学工作站的电源线插入适配器的输出插口。

最后，将电解槽中的电极与适配器相连。

3.启动电化学工作站按下电化学工作站的启动按钮，待工作站开机成功后，进入主界面。

4.设置实验参数在主界面上，设置实验参数，包括电解液浓度、电压参数、电流参数等。

根据研究需求进行设置，并确保设置正确。

5.开始实验调整电解槽内的电解质，确保其完全浸没在电极中。

然后，按下开始实验按钮，电化学工作站开始自动进行实验。

在实验过程中，可以实时查看电流和电位的变化情况。

6.实验结束实验完成后，按下停止按钮，电化学工作站停止实验。

然后，断开电源、将电解槽清洗干净，并进行必要的数据记录和保存。

三、使用注意事项1.在使用电化学工作站之前，必须仔细阅读使用说明书，并按照规定的操作步骤进行操作。

2.检查电解槽和电极是否损坏，如有破损应及时更换。

3.在操作过程中，应遵循安全操作规程，注意避免发生液体溅射和触电等事故。

戴上实验手套和护目镜进行操作。

4.严禁将电解槽中的电解液直接接触皮肤和眼睛，如不慎接触，应立即用大量的清水冲洗，如有必要应及时就医。

5.在实验过程中，不可随意更改实验参数，必须按照实验设计要求进行操作。

6.实验结束后，应切断电源，清洗电解槽和电极，避免电解液残留，防止腐蚀和污染。

7.定期保养和维护电化学工作站，包括清洗电解槽、更换电解质和电极等。

8.学习电化学理论知识，了解并理解实验原理和实验结果的意义，做到实验有据可查。

总结：电化学工作站是一种用于电化学分析和电极反应研究的实验设备，具备自动控制和数据采集的功能。

使用电化学工作站时，必须仔细阅读使用说明书，并按照要求进行操作。

IVIUM电化学工作站使用说明一、循环伏安操作步骤1、开启机器开启电脑，按下IVIUM电化学工作站ON/OFF 开关（蓝色按钮），表示开启仪器的电源，稍候10 秒，等待系统稳定。

备注：Disconnect 断开按钮。

需要更换体系的时候使用。

2、连接线路将红色夹子连接于工作电极（研究电极），黑色夹子连接对电极（辅助电极），蓝色夹子连接参比电极3、设置参数&（1）打开软件（2）首先，在菜单条下方的工具命令条中，确认Operation Mode 条件模式为默认的基础型Basic；（3）选择Method，在菜单上点击CyclicVoltammetry 循环伏安，并在下拉式菜单中选择相应的测量方法。

一般采用标准循环伏安法（Standard）(4)进行参数设置通常需要设定的参数有：，E start（通常设定为体系的开路电压）备注：开路电压的测定。

转换至Direct Control 直接控制模式DC/AC 直流/交流模式：默认状态下处于DC 直流状态。

当点击AC 交流模式时，仪器处于交流状态，可以施加各种交流信号。

当没有施加任何的电位或电流时，E和I是开路状态下的开路电位和开路电流Vertex 1和Vertex 2通常设定为被测体系的最高电位和最低电位E step 表示在扫描方法下每次电位的改变量，一般情况下每次阶跃一次就取样一次。

此值的大小将影响图形是否出现断点，需根据体系而定。

：N scans 扫描循环次数Scanrate表示电位扫描过程中的变化率（5）开始实验点击Connect,连接仪器和体系点击Start，开始实验（6）拷贝数据）在顶端，有两个按钮：Refresh 更新数据和Export 输出数据。

点击Refresh 时，可更新所显示的数据。

点击Export 时，可以打开下拉式菜单：Copy all to clipboard 把表格中的所有数据复制至粘帖板。

Copy selected to clipboard 把表格中所选择的数据复制至粘帖板。

使用指导电化学工作站的操作说明书操作说明书一、简介指导电化学工作站是一款用于电化学研究和实验的工具软件，旨在帮助用户更加高效地进行电化学实验和数据分析。

本操作说明书将详细介绍指导电化学工作站的使用方法，帮助用户快速上手。

二、系统要求指导电化学工作站适用于Windows和Mac操作系统，推荐配置为：- Windows 7或更高版本 / Mac OS X 10.10或更高版本- 4GB内存- 500MB可用存储空间- 1024 x 768分辨率的显示器三、安装和启动1. 下载指导电化学工作站安装文件并保存在您的计算机上。

2. 打开安装文件，按照提示完成软件的安装。

3. 安装完成后，通过桌面的快捷方式或开始菜单打开指导电化学工作站。

四、主界面介绍1. 菜单栏：包含文件、编辑、实验、工具等各类功能选项。

2. 工具栏：提供快速访问常用功能的按钮，如新建实验、打开实验、保存等。

3. 实验列表：显示已经创建的实验文件，并提供打开和删除等操作。

4. 实验详情窗口：显示选中实验的详细信息，包括实验名称、实验日期、操作记录等。

五、创建新实验1. 点击工具栏上的“新建实验”按钮，或选择菜单栏的“文件”-“新建实验”。

2. 在弹出的对话框中，输入实验名称和日期，点击“确认”按钮创建新实验。

3. 新实验将自动添加到实验列表中，点击该实验即可查看和编辑详情。

六、导入实验数据1. 打开您的电化学实验数据文件所在的路径。

2. 点击工具栏上的“导入数据”按钮，或选择菜单栏的“文件”-“导入数据”。

3. 在弹出的对话框中，浏览并选择要导入的实验数据文件，点击“打开”按钮。

4. 导入的数据将显示在实验详情窗口中，您可以对数据进行编辑和分析。

七、数据处理与分析1. 在实验详情窗口中，选择需要处理和分析的数据项。

2. 点击工具栏上的“数据处理”按钮，或选择菜单栏的“实验”-“数据处理”。

3. 按照您的需求选择数据处理方法，如平滑、滤波、峰值提取等。

电化学工作站使用说明1.准备工作在使用电化学工作站之前，需要对设备进行准备。

首先，检查电化学工作站的主机是否正常工作，电解槽是否清洁。

其次，准备所需的电解液和电极。

电解液可以根据实验需求来选择，如酸性、碱性或中性电解液。

电极可以是金属电极、非金属电极或复合电极。

2.组装电化学电池将电极插入电解槽中，并通过夹子夹紧电极以保持稳定。

确保电极与电解液接触良好，不出现漏液或气泡。

根据实验要求，可以选择单电解槽或双电解槽的配置。

双电解槽可以用于比较两种电解液或两种电极材料的电化学性质。

3.设置电位和电流使用电位计和电流计来设置电位和电流参数。

根据实验要求，可以设置恒电位或扫描电位，以及恒电流或扫描电流。

通过调节电位计和电流计上的旋钮，可以实现所需的电位和电流数值。

确保电位和电流参数的准确性和稳定性。

4.开始实验在电化学工作站上设置好电位和电流参数后，可以开始实验了。

可以根据实验要求进行电解、电沉积、电析、电化学腐蚀等操作。

实验过程中，需要记录电位、电流和时间等数据，并观察电解槽中的变化。

根据实验需要，可以进行多次实验或调整电位和电流参数。

5.数据处理和分析实验结束后，可以对实验数据进行处理和分析。

可以使用电化学分析软件或数据处理软件来处理实验数据，如绘制电位-时间曲线、电流-电位曲线、电化学阻抗谱等。

通过分析数据，可以得到实验结果，并进行结果的解释和讨论。

6.清洁和维护实验结束后，及时清洁电化学工作站和电解槽。

可以使用清洁剂和软布清洗电解槽和电极，确保其干净和无残留物。

定期检查电化学工作站的主机、电位计和电流计等设备，确保其正常工作。

如有故障或损坏，应及时修复或更换。

总结：电化学工作站是一种重要的实验设备，用于进行电化学研究和实验。

使用电化学工作站时，需要进行准备工作，组装电化学电池，设置电位和电流参数，开始实验，数据处理和分析，并进行清洁和维护。

通过正确使用电化学工作站，可以开展各种电化学实验，得到准确的实验结果。

I V I U M电化学工作站使用说明(总7页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除IVIUM电化学工作站使用说明一、循环伏安操作步骤1、开启机器开启电脑，按下IVIUM电化学工作站ON/OFF 开关（蓝色按钮），表示开启仪器的电源，稍候 10 秒，等待系统稳定。

备注：Disconnect 断开按钮。

需要更换体系的时候使用。

2、连接线路将红色夹子连接于工作电极（研究电极），黑色夹子连接对电极（辅助电极），蓝色夹子连接参比电极3、设置参数（1）打开软件（2）首先，在菜单条下方的工具命令条中，确认 Operation Mode 条件模式为默认的基础型Basic；（3）选择 Method，在菜单上点击 CyclicVoltammetry 循环伏安，并在下拉式菜单中选择相应的测量方法。

一般采用标准循环伏安法（Standard）(4)进行参数设置通常需要设定的参数有：E start（通常设定为体系的开路电压）备注：开路电压的测定。

转换至Direct Control 直接控制模式●DC/AC 直流/交流模式：默认状态下处于 DC 直流状态。

当点击 AC 交流模式时，仪器处于交流状态，可以施加各种交流信号。

●当没有施加任何的电位或电流时，E和I是开路状态下的开路电位和开路电流Vertex 1和Vertex 2通常设定为被测体系的最高电位和最低电位E step 表示在扫描方法下每次电位的改变量，一般情况下每次阶跃一次就取样一次。

此值的大小将影响图形是否出现断点，需根据体系而定。

N scans 扫描循环次数Scanrate表示电位扫描过程中的变化率（5）开始实验点击Connect,连接仪器和体系点击 Start，开始实验（6）拷贝数据在顶端，有两个按钮：Refresh 更新数据和 Export 输出数据。

点击 Refresh 时，可更新所显示的数据。

仪器操作流程电化学工作站的使用步骤使用步骤：电化学工作站仪器操作流程电化学工作站是一种广泛应用于电化学实验室的实验设备，它能够用来研究和测量电化学反应、电流和电压等参数。

本文将介绍电化学工作站的使用步骤，帮助读者正确操作仪器并获得准确的实验结果。

步骤一：仪器准备首先，确保电化学工作站的所有主要组件和辅助设备已经连接好，并且仪器的各项指示灯均正常亮起。

检查电化学工作站的电源线是否插入稳定的电源插座，并确认电压稳定。

检查仪器的电极是否清洁，如有污垢应及时清洗。

步骤二：选择实验类型根据实验需求，选择合适的实验类型。

电化学工作站通常具有多种实验模式可供选择，如循环伏安法、线性极化法、交流阻抗法等。

根据具体实验目的，选择最合适的实验模式。

步骤三：设置实验参数在操作电化学工作站之前，需要根据实验要求设置合适的实验参数。

这些参数包括扫描速度、工作电压范围、起始电位、电流量程等。

根据实验设计和目标，正确设置这些参数能够提高实验的准确性和可重复性。

步骤四：校准参比电极参比电极是电化学实验中必备的组件，用于提供稳定和可靠的参比电位。

在每次实验之前，需要校准参比电极以确保准确的电位测量。

校准参比电极时，先将参比电极插入电化学工作站的相应接口，然后通过仪器提供的校准功能进行自动或手动校准。

步骤五：安装工作电极根据实验需求，选择合适的工作电极。

常见的工作电极包括玻碳电极、金电极、铂电极等。

将选定的工作电极插入仪器的工作电极接口，并根据需要进行任何必要的预处理，如电极研磨、清洗等。

步骤六：开始实验设置好实验参数、校准参比电极，并安装好工作电极后，可以开始实验了。

在实验过程中，仔细观察仪器的显示屏，确保实时监测电压、电流和相关参数。

在适当的时间内记录实验数据，以备后续分析和研究。

步骤七：结束实验实验完成后，及时停止电化学工作站的运行，并依据实验要求合理处理工作电极。

主要包括将工作电极取出并进行清洁，以及保存参比电极等。

同时，也要关闭电化学工作站的电源，并保持设备的整洁和安全。
