下载文档原格式
专业用语——塑料手册宝典阿里巴巴塑料论坛发布时间：2006-02-18 11:46 ABA 丙烯腈 丁二烯 丙烯酸酯共聚物ABS 丙烯腈 丁二烯 苯乙烯塑料ACPES 丙烯腈 氯化聚乙烯 苯乙烯共聚物AEPDM 丙烯腈 三元乙丙橡胶 苯乙烯共聚物AES 丙烯腈 乙烯 苯乙烯共聚物AMBA 丙烯腈 甲基丙烯酸 丙烯腈 丁二烯橡胶AMMA 丙烯腈 甲基丙烯酸甲酯共聚物ASA 丙烯腈 苯乙烯 丙烯酸共聚物ARP 芳香聚酯CMC 羧甲基纤维素CS 酪蛋白CA 醋酸纤维素CAB 醋酸丁酯纤维素CAP 醋酸丙酯纤维素CN 硝酸纤维素CE 纤维素塑料（通用）CP 丙酸纤维素CTA 三乙酸纤维素CPE 氯化聚乙烯CPVC 氯化聚氯乙烯CF 酚醛树脂EP 环氧树脂EC 乙基纤维素EEA 乙烯 丙烯酸乙酯EMA 乙烯 甲基丙烯酸EPM 乙烯 丙烯共聚物EPD 乙烯 丙烯 丁二烯共聚物ETFE 乙烯 四氟乙烯共聚物EVAL 乙烯 乙烯醇共聚物EVA 乙烯 醋酸乙烯共聚物FF 呋喃甲醛塑料HDPE 高密度聚乙烯IPS 抗冲聚苯乙烯LLDPE 线性低密度聚乙烯LMDPE 线性中密度聚乙烯LCP 液晶聚合物LDPE 低密度聚乙烯MDPE 中密度聚乙烯MBS 甲基丙烯酸 丁二烯 苯乙烯共聚物MF 三聚氰胺树脂MPF 蜜胺 苯甲醛树脂MC 甲基纤维素PA 尼龙（聚）PFA 全氟烷氧基烷烃FEP 全氟（乙丙）共聚物PF 苯甲醛树脂PFF 苯糠醛树脂PAA 聚丙烯酸PAN 聚丙烯腈PADC 聚碳酸烷基乙二醇酯PMS 聚α 甲基苯乙烯PA 聚酰胺（尼龙）PAI 聚酰胺 酰亚胺PARA 聚芳基酰胺PAE 聚芳醚PAEK 聚芳醚酮PASU 聚芳砜PBAN 聚丁二烯 丙烯腈PBS 聚丁二烯 苯乙烯PB 聚丁烯PBA 聚丙烯酸丁酯PBT 聚对苯二甲酸丁二醇酯PC 聚碳酸酯PDAP 聚邻苯二甲酸烷基酯PAK 聚醇酸酯PAUR 聚酯型聚氨酯PEK 聚醚酮PEUR 聚醚型聚氨酯PEBA 聚醚酰胺嵌段共聚物PEEK 聚醚醚酮PEI 聚醚亚胺PES 聚醚砜PE 聚乙烯PEO 聚环氧乙烯PET 聚对苯二甲酸乙二醇酯PETG 对苯二甲酸乙二醇酯 乙二醇共聚物PI 聚酰亚胺PISU 聚酰亚胺砜PIB 聚异丁烯PMCA 聚甲基 α 氯化丙烯酸PMMA 聚甲基丙烯酸甲酯PMP 聚4 甲基 1 戊烯PCTFE 聚氯代三氟乙烯POM 聚甲醛PPE 聚苯醚PPO 聚苯醚PPS 聚苯硫醚PPSU 聚苯砜PPA 聚苯酰胺PP 聚丙烯PPOX 聚氧化丙烯PS 聚苯乙烯PSU 聚砜PTFE 聚四氟乙烯PUR 聚氨酯PVK 聚乙烯咔唑PVP 聚乙烯吡咯烷酮PVAC 聚醋酸乙烯PVAL 聚乙烯醇PVB 聚乙烯醇缩丁醛PVC 聚氯乙烯PVCA 氯乙烯乙酸乙酯聚合物PVF 聚氟乙烯PVFM 聚乙烯缩甲醛PVDC 聚偏氯乙烯PVDF 聚偏氟乙烯SP 饱和聚酯SI 聚硅氧烷SAN 苯乙烯 丙烯腈树脂SB 苯乙烯 丁二烯共聚物S/MA 苯乙烯 马来酸酐共聚物SMS 苯乙烯 α 甲基苯乙烯共聚物SRP 苯乙烯橡胶类改性塑料TPEL 热塑性弹性体TEEE 热塑性弹性体，醚 酯TEO 热塑性弹性体，聚烯烃PEBA 热塑性弹性体，聚醚酰胺嵌段共聚物TES 热塑性弹性体，苯乙烯类TPES 热塑性聚酯ARP 共聚酯PAT 聚芳酯［聚对苯二甲酸］液晶聚合物TPUR 热塑性聚氨酯TSUR 热固性聚氨酯UHMWPE 超高分子量聚乙烯UP 不饱和聚酯UF 脲甲醛树脂VCEMA 氯乙烯 乙烯 甲基丙烯酸酯共聚物VCEV 氯乙烯 乙烯 醋酸乙烯酯共聚物VCE 氯乙烯 乙烯共聚物VCMA 氯乙烯 甲基丙烯酸酯共聚物VCMMA 氯乙烯 甲基丙烯酸甲酯共聚物VCOA 氯乙烯 辛基丙烯酸酯共聚物VCVAC 氯化乙烯 醋酸乙烯酯VCVDC 氯乙烯 偏氯乙烯共聚物塑料树脂缩写代号中英文对照表阿里巴巴塑料频道发布时间：2006-02-18 12:26备注：*与不带*为二种不同的测试方法，*为在200℃下21.6kg压力下所测试的结果，不带*为200℃下5kg压力下所测试的结果聚苯乙烯PS部分牌号介绍阿里巴巴塑料频道发布时间：2006-03-07 13:51聚丙烯PP部分牌号介绍阿里巴巴塑料频道发布时间：2006-03-07 12:02聚苯乙烯PS部分牌号介绍阿里巴巴塑料频道发布时间：2006-03-07 13:51聚氯乙烯PVC部分牌号介绍阿里巴巴塑料频道发布时间：2006-03-07 12:53。
POM熔化温度介绍聚甲醛（POM）是一种热塑性塑料，具有优异的物理性能和化学稳定性。
熔化温度是指POM在加热至熔融状态所需的温度。
本文将全面、详细、完整地探讨POM熔化温度的相关知识。
一、POM的性质与应用POM是一种丙二醇醚聚合物，具有高密度、硬度、强度和刚度，同时具备优异的耐磨性和耐化学性。
由于这些特性，POM在工程领域有广泛的应用，包括制造机械零件、汽车配件、电子器件等。
1. POM的化学结构POM的化学结构中含有甲醛基团，其分子式为（CH2O）n。
甲醛基团通过缩聚反应形成聚合物链，线型或呈螺旋状结构。
2. POM的物理性能POM具有高强度、硬度和刚度，且具备优异的耐磨性和耐化学性。
它的密度为1.41-1.43 g/cm³，熔点一般在165-175℃之间，并且可以通过掺入玻璃纤维等增强材料来提高其强度和刚度。
3. POM的应用领域由于其优异的物理性能和化学稳定性，POM在工程领域有广泛的应用。
常见的应用包括制造机械零件（如齿轮、轴承）、汽车配件（如喷油嘴、传感器）、电子器件（如插座、连接器）等。
二、熔化温度的定义熔化温度是指物质从固态变为液态所需的温度。
对于POM来说，熔化温度是将其加热至达到熔融状态的温度。
1. 影响熔化温度的因素POM的熔化温度受到多种因素的影响，包括POM分子链的长度、分子量、晶体结构等。
较长的分子链和较高的分子量会提高POM的熔化温度，而较有序排列的晶体结构也会使熔化温度升高。
2. 测定熔化温度的方法测定POM的熔化温度可以采用差热分析法（DSC）、热差示扫描量热法（DSC）、热重分析法（TGA）等。
其中，差热分析法是最常用的方法之一，通过测定在不同温度下样品与参比物之间的热差异，确定其熔化温度。
三、POM的熔化温度特点POM的熔化温度具有以下特点，这些特点直接影响了POM的加工性能。
1. 高熔化温度POM的熔化温度较高，一般在165-175℃之间。
这使得POM在加工过程中需要较高的加热温度，同时也限制了其应用温度范围。
POM塑料目录概述理化性改性POMPOM树脂部分性能参数概述理化性改性POMPOM树脂部分性能参数展开概述POM塑料(聚甲醛)(赛钢~特灵)英文名称:Polyoxymethylene(Polyformaldehyde)POM（聚甲醛树脂）定义：聚甲醛是一种没有侧链、高密度、高结晶性的线型聚合物。
按其分子链中化学结构的不同，可分为均聚甲醛和共聚甲醛两种。
两者的重要区别是：均聚甲醛密度、结晶度、熔点都高，但热稳定性差，加工温度范围窄（约10℃），对酸碱稳定性略低；而共聚甲醛密度、结晶度、熔点、强度都较低，但热稳定性好，不易分解，加工温度范围宽（约50℃），对酸碱稳定性较好。
是具有优异的综合性能的工程塑料。
有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。
俗称赛钢或夺钢，为第三大通用塑料。
适于制作减磨耐磨零件,传动零件,以及化工,仪表等零件。
编辑本段理化性一般性能聚甲醛是一种表面光滑、有光泽的硬而致密的材料，淡黄或白色，薄壁部分呈半透明。
燃烧特性为容易燃烧，离火后继续燃烧，火焰上端呈黄色，下端呈蓝色，发生熔融滴落，有强烈的刺激性甲醛味、鱼腥臭。
聚甲醛为白色粉末，一般不透明，着色性好，比重1.41-1.43克/立方厘米，成型收缩率1.2-3.0%，成型温度170-200℃，干燥条件80-90℃2小时。
POM 的长期耐热性能不高，但短期可达到160℃，其中均聚POM短期耐热比共聚POM高10℃以上，但长期耐热共聚POM反而比均聚POM高10℃左右。
可在-40℃～100℃温度范围内长期使用。
POM极易分解，分解温度为240度。
分解时有刺激性和腐蚀性气体发生。
故模具钢材宜选用耐腐蚀性的材料制作。
力学性能POM强度、刚度高，弹性好，减磨耐磨性好。
其力学性能优异，比强度可达50.5MPa，比刚度可达2650MPa，与金属十分接近。
POM的力学性能随温度变化小，共聚POM比均聚POM的变化稍大一点。
POM的冲击强度较高，但常规冲击不及ABS和PC；POM对缺口敏感，有缺口可使冲击强度下降90%之多。

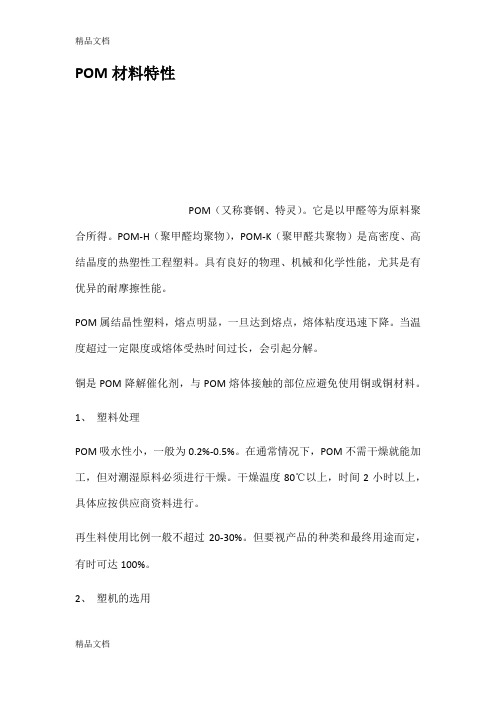

POM材料特性POM（又称赛钢、特灵）。
它是以甲醛等为原料聚合所得。
POM-H（聚甲醛均聚物），POM-K（聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。
具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。
POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。
当温度超过一定限度或熔体受热时间过长，会引起分解。
铜是POM降解催化剂，与POM熔体接触的部位应避免使用铜或铜材料。
1、塑料处理POM吸水性小，一般为0.2%-0.5%。
在通常情况下，POM不需干燥就能加工，但对潮湿原料必须进行干燥。
干燥温度80℃以上，时间2小时以上，具体应按供应商资料进行。
再生料使用比例一般不超过20-30%。
但要视产品的种类和最终用途而定，有时可达100%。
2、塑机的选用POM除了要求螺杆无滞料区外，对注塑机没有特别要求，一般注塑即可。
3、模具及浇口设计常见模具温度控制为80-90℃，流道直径有3-6mm，浇口长度为0.5mm，浇口大小要视胶壁厚度而定，圆形浇口直径至少应制品厚度的0.5-0.6倍，长方形浇口的宽度通常是厚度的2倍或以上，深度为壁厚的0.6倍，脱模斜度40′-130′之间。
排气系统POM-H 厚度0.01-0.02mm 宽3mmPOM-K 厚度0.04mm 宽3mm4、熔胶温度可用空射法量度POM-H 可设为215℃（190℃-230℃）POM-K 可设为205℃（190℃-210℃）5、注射速度常见为中速偏快，过慢易产生波纹，过快易产生射纹和剪切过热。
6、背压越低越好，一般不超过200bar八、POM注塑工艺特性与工艺参数的设定1、POM也是典型的热敏性塑料，240℃下会严重分解。
在210℃下，停留时间不能超过20min；即使在190℃下，停留时间最好也不能超过1h。
因此注塑时，在保证物料流动性的前提下，应尽量选用较低的成型温度和较短的受热时间。
2、POM具有明显的熔点，均聚POM为175℃、共聚POM为165℃。
成品POM各项指标概念聚合物的熔体流动性质一、MI-----熔融指数（MFR-----熔体质量流动速率）：1、概念：熔体质量流动速率(MFR)的定义是热塑性塑料试样在一定温度、恒定压力下，熔体在10min内流经标准毛细管的质量值，单位：g/（10min）。
通常用MFR来表示。
熔体流动速率以前称为熔融指数（MI）。
是一种表示塑胶材料加工时的流动性的数值。
热塑性塑料熔体流动速率（MFR）测试方法：将一定质量的热塑性塑胶粒试样装在一条指定的长度和直径的垂直料筒中，在规定温度（190℃），荷载（2.16kg）和桶内活塞位置的情况下，加热到熔融状态（360s）后，在承受负荷的活塞作用下从标准规定直径的口模被压出的质量。
下图是熔体流动速率试验的结构示意图。
料筒外面包裹的是加热器，在料筒的底部有一只口模，口模中心是熔体挤压流出的毛细管。
料筒内插入一支活塞杆，在杆的顶部压着砝码。
试验时，先将料筒加热，达到预期的试验温度后，将活塞杆拔出，在料筒中心孔中灌入试样（塑料粒子或粉末），用工具压实后，再将活塞杆放入，待试样熔融，在活塞杆顶部压上砝码，熔融的试样料通过口模毛细管被挤出。
2、熔体流动速率可以用作区别各种热塑性塑料在熔融状态时的流动性的一个指标。
对于同一类高聚物，可由此来比较出分子量的大小。
一般来说，同类的高聚物，分子量越高，其强度、硬度、韧性、缺口冲击等物理性能也会相应有所提高。
反之，分子量小，熔体流动速率则增大，材料的流动性就相应好一些。
在塑料加工成型中，对塑料的流动性常有一定的要求。
如压制大型或形状复杂的制品时，需要塑料有较大的流动性，如果流动性太小，常会使塑料在模腔内填塞不紧，从而使制品质量下降，甚至成为废品。
聚甲醛MI值与其分子量大小密切相关，一般情况MI值越小，平均分子量越高及粘度愈大，处于熔融时的流动性越差，反之MI愈大平均分子量越低粘度愈小，处于熔融时的流动性越好。
因此，熔体流动速率的应用上，主要是用来表征由同一工艺流程制成的高聚物其性能的均匀性，并对热塑料高聚物进行质量控制，简便地给出热塑料高聚物熔体流动性的度量，作为加工性能的指标。
POM材料的详细物理参数POM（又称赛钢、特灵）。
它是以甲醛等为原料聚合所得。
POM-H（聚甲醛均聚物），POM-K（聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。
具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。
POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。
当温度超过一定限度或熔体受热时间过长，会引起分解。
铜是POM降解催化剂，与POM熔体接触的部位应避免使用铜或铜材料。
1、塑料处理POM吸水性小，一般为0.2%-0.5%。
在通常情况下，POM不需干燥就能加工，但对潮湿原料必须进行干燥。
干燥温度80℃以上，时间2小时以上，具体应按供应商资料进行。
再生料使用比例一般不超过20-30%。
但要视产品的种类和最终用途而定，有时可达100%。
2、塑机的选用POM除了要求螺杆无滞料区外，对注塑机没有特别要求，一般注塑即可。
3、模具及浇口设计常见模具温度控制为80-90℃，流道直径有3-6mm，浇口长度为0.5mm，浇口大小要视胶壁厚度而定，圆形浇口直径至少应制品厚度的0.5-0.6倍，长方形浇口的宽度通常是厚度的2倍或以上，深度为壁厚的0.6倍，脱模斜度40′-1°30′之间。
排气系统POM-H 厚度0.01-0.02mm 宽3mmPOM-K 厚度0.04mm 宽3mm4、熔胶温度可用空射法量度POM-H 可设为215℃ （190℃-230℃）POM-K 可设为205℃ （190℃-210℃）5、注射速度常见为中速偏快，过慢易产生波纹，过快易产生射纹和剪切过热。
6、背压越低越好，一般不超过200bar7、滞留时间如设备没有熔胶滞留点POM-H 可在215℃滞留35分钟POM-K 可在205℃滞留20分钟不会有严重的分解在注塑温度下熔体不能在机筒内滞留超过20分钟。
POM-K在240℃下可滞留7分钟。
如果停机，机筒温度可降到150℃，如要长期停机就必须清理机筒子，关闭加热器。
pom加工技术要求
POM（聚甲醛）是一种优秀的工程塑料，具有优异的物理性能和化学稳定性。
在进行POM材料加工过程中，有一些技术要求需要注意，以确保产品的质量和性能。
首先，POM材料的加工温度需要控制在适当的范围内。
通常情况下，POM的熔融温度在165-175°C之间，过高的温度会导致材料流动性过强，易出现气泡、烧结等问题。
因此，在加工过程中，需要准确控制加热温度，以避免过热引起的质量问题。
其次，POM材料的加工速度需要适当控制。
过快的注射速度易导致材料的剪切热过高，从而引起热分解，造成产品的性能下降。
因此，在注射过程中，需要根据具体情况调整注射速度，以确保产品的质量和表面光洁度。
此外，POM是一种吸湿性较强的材料，因此在加工过程中要注意防潮。
在存储和搬运POM材料时，需要保持环境相对湿度低，并尽量缩短材料与大气接触的时间，以减少吸湿对加工性能的影响。
最后，POM材料具有较高的收缩率，在注射成型过程中要进行合理的缩孔补偿。
采用合适的模具设计和工艺参数，对产品的尺寸和结构进行调整，以确保最终成型件的准确尺寸和外观。
总结起来，POM材料的加工技术要求主要包括控制加工温度和速度、防潮措施以及合理的缩孔补偿。
通过合理的加工操作和参数调整，可以确保POM制品的质量和性能符合要求。
POM聚甲醛POM聚甲醛POM 学名"聚氧化亚甲基".（又称赛钢、特灵）POM依结构不同可分为均聚甲醛(POM-H)和共聚甲醛(POM-K)两种。
1. 外观:POM的外观为淡黄色或白色半透明或不透明的粉料或粒料，硬而质密、与象牙相似，制品表面光滑并有光泽，2.燃烧性:易燃，离火后能继续燃烧，其氧指数仅为14~16，火焰上端为黄色、下端为蓝色，熔融落滴，有刺激性甲醛味和鱼腥味。
需注意，具有毒性。
3.透气性:POM的透气性小，仅为PE的几分之一。
4.收缩率:POM的高结晶程度导致它有相当高的收缩率，可高达到2%~3.5%。
5.力学性:POM的力学性能相当好，具有较高的弹性模量，摩擦系数低而稳定，耐磨性能好，自润滑性好。
有很高的硬度和刚度。
与金属十分接近。
尺寸稳定性好，吸水率很小，耐多次重复冲击，强度变化小。
其抗张强度和模量已接近钢材。
疲劳强度好。
是热塑性材料中耐疲劳性最为优越的品种。
能耐一百万次以上反复负荷作用。
具有高度抗蠕变和应力松驰能力。
力学性能随温度变化小，共聚比均聚稍大一些。
6.耐热性:POM的耐热性较差，在成型温度下易降解放出皿醛，一般在造粒时加入稳定剂。
具有较高的热变形温度，均聚为136℃，共聚为110℃。
在220℃以上分解，产生甲醛气体，可在140℃下短期使用,长期使用温度为-40～100℃。
7.耐气候性:POM耐气候性较差，长期在大气中曝晒会老化，长期在紫外光作用下，力学性能下降，表面发生粉化和龟裂。
室外应用要添加稳定剂。
8.化学性:POM耐药品性强，耐有机溶剂、油类、弱酸、弱碱，除了强酸、酚{TodayHot}类和有机卤化物外，对其他化学品稳定，在所有的工程塑料中聚甲醛耐有机溶剂和耐油性十分突出。
其色母的制作，也远比一般树脂苛刻。
聚甲醛因其结晶性，不能够用染料着色。
9. 电学性:POM的电绝缘性较好，几乎不受温度和湿度的影响；耐电弧性极好，并可在高温下保持。
一.优点:尺寸稳定性好，价格便宜，表面硬度高而且表面致密，能耐一般化学药品和溶剂，电性能好。
塑料基础知识聚甲醛（POM）简介点击上方“高分子天空”可以订阅哦一、概述1.定义聚甲醛是：指分子链中以（－CH2－O－）链节为主的线性聚合物。
简写为 POM。
2. 发展简史1859年A．M．Butlever首先合成了聚甲醛，制得的这种聚合物具有脆性，并且到达成型温度时大量分解成甲醛气体。
1942年美国Du Pout公司首先发表生产聚甲醛均聚物的专利，1959年工业化生产。
1961年美国 Celanse公司生产出共聚甲醛。
目前德国的Ticona塑料公司、BASF公司、日本的Polyplastics 公司、三菱瓦斯公司都生产共聚甲醛。
我国吉林石井沟联合化工厂、上海溶剂厂生产共聚甲醛。
3. 特点POM具有高的力学性能，如强度、模量、耐磨性、韧性、耐疲劳性和抗蠕变性，还具有优良的电绝缘性、耐溶剂性和加工性。
比强度和比刚度与金属很接近，所以可替代有色金属制作各种结构零部件。
因而成为五大通用工程塑料之一，继PA、PC之后排第3位。
聚甲醛可分为均聚甲醛和共聚甲醛两大类，共聚甲醛较均聚甲醛的热稳定性好，其它性能基本相似。
4. 用途均聚甲醛具有优良的物理、力学、电绝缘性以及耐有机溶剂、耐磨、抗蠕变、耐疲劳等特性。
广泛应用于代替各种有色金属和合金制造各种零部件。
如齿轮、凸轮、轴承、衬套、垫圈、阀门、液体输送管道、把手及化工容器等。
在汽车上可以制作万向轮、汽化器，在建筑上制作水龙头，在农业中制作喷灌器喷嘴、喷雾器元件．还可做录音机、录像机磁带卷轴、抽水马桶浮球等。
共聚甲醛在农业机械、电器工业、建筑运输和精密仪器等领域中用作轴承、齿轮、凸轮、管材、导轨等产品以代替铜、锌等有色金属。
还可用作汽车中的燃料泵、动力阀、马达齿轮、汽化器部件、万向节轴承、计算机外壳、洗衣机滑轮、影碟机零件、耐腐蚀消防水龙头和接头。
二、聚甲醛的合成1、均聚甲醛的合成均聚甲醛的制备是以精制过的三聚甲醛为原料，以活性较大的三氟化硼乙醚络合物为阳离子催化剂，在石油醚、环己烷、苯等惰性溶剂中进行溶液聚合，反应式为:反应结束后进行溶液回收，并使聚合物粉料经水煮、洗涤、干燥后在酯化釜内进行酯化反应或醚化反应的后处理，来除去对热很不稳定的半缩醛端基。
