AB ControlLogix5000 PLC工程建立及组态方法设备维修技术档案系列资料

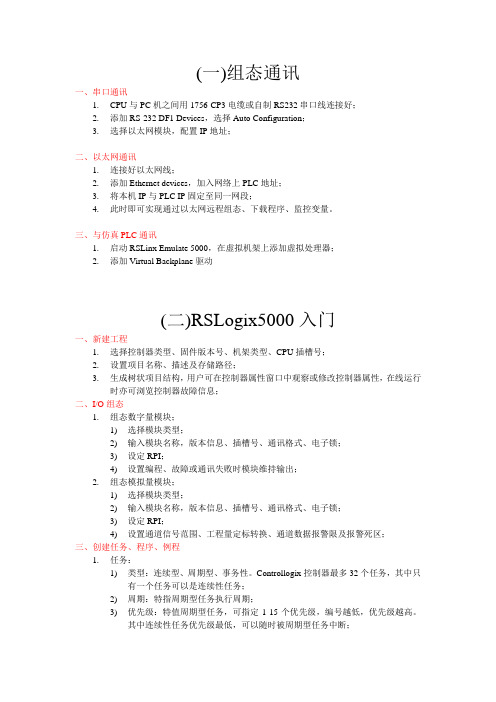

一．建立工程：
按如下步骤操作：
1．点击图标，启动RsLogix5000软件。
2．在软件界面下点击快捷命令“new(新建工程” 。
3．在弹出对话框中，在“Type（型号）”项目设置CPU型号。
4．在“Revision（版本）”项目下设置PLC版本。
5．在“Name（名称）”项目给你的新建工程定义文件名。
6．在“Description（描述）”栏目对工程进行描述。
7．在“Chas sis Type（机架类型）”中设置机架类型。
8．在“Slot（槽）”栏确定你的CPU 所在槽位号（槽号从00开
始）。实际上CPU 不受槽位限制。
9．在“Create In（生成于）”中给出工程的存储路径。图中显示的是默认路径。
10．点击OK，工程被建立。
要注意，你建立的工程是个空工程，必须进行I/O组态、编辑程序后，工程才能完成需要的控制任务。
二．进行I/O组态配置：
工程建立后，在编辑界面左部的项目树状结构中，进行I/O组态配置。
1．右键点击“I/O configuration（I/O配置）”。
2．选择“New Module（新模块）”，进入I/O配置组态界面。
3．组态界面下，给出如下类型的模块可以选择：
Digital：数字模块、Analog：模拟模块、Communication：通讯模块、Motion：运动控制模块、Controller：控制器、Specialty I/O：特殊功能I/O、Others：其它模块。
确认模块类型，中间窗口自动显示该类型模块列表。上图选择了“Digital（数字）”。
4．在中间窗口选择一个模块，单击OK。
5．弹出“Module Properties（模块属性）”对话框。
进行有关属性设置，其中：
Name：模块名称。
Slot：槽号。
Description：模块描述。
Comm Format：通讯格式（？）。
Revision：版本号。
6．按“Next（下一步）”。
其中：
Requested Packet Interval(RPI：需要打包间隔。
Inhibit Module：禁止模块。选择时，该模块失效。
Major Fault On Controller If Connection Fails While in Run Mode：运行方式连接失败时，在控制器报故障。该项选择时，该功能启用。
7．按“Next（下一步）”：
这里显示的是有关该模块产品信息（如供应商、型号、代码、版本、系列号、产品名称）等相关内容。
8．按“Next（下一步）”：
设置各点的：
Enable Change of State：状态改变激活。默认即可。
Enable Diagnostics for Open Wire：激活断路诊断。
Input Filter Time：输入滤波时间。
9．按“Next（下一步）”：
复位诊断锁存。
10．按“Next（下一步）”：
这是最后一个界面。可以清除总线故障，设置CRC（循环冗余码校验）等。
11．按“Finish（完成）”，完成配置。
12．依次按1-12步，配置所有模块，直至完成。
13．右键点项目树中“Controller Tags(控制器标签”
，可以看到：
系统自动为你生成了该模块数据。
以后的任务，就是编辑你的应用程序了。
三．硬件组态：
1．软件组态完成后，如果更换网络通讯模块，要按住模块SET 钮，重新送电，以便自动完成组态识别。
设备科：陈刚
2005-2-3
