PKS组态步骤2

PKS系统中Profibus的配置与组态General标签准备工作：1、串口连接线及有串口的调试设备（如笔记本电脑）2、安装SST Profibus Configuration Tools3、确认PKS系统组态中没有下装于该Profibus有关的组态，如果已经下装，可在Monitor中将其删除。

STT卡的配置：1、启动SST Profibus Configuration Tools软件，进入组态画面。

导入相应的GSD文件。

2、添加Master站：在上部左侧视窗内点开Masters找到相应类型的卡拖入右侧，看到一个弹出面板。

Name：输入你想输入的名字，可用默认名。

Description：可输，也可不输。

Station：选择站号，可选0到125（最多能带126个站），不可重复。

Options标签Input Data Type：选择BYTEOnput Data Type：选择BYTERequest Periodic Interval：输入25000余下保持默认，点击“确定”。

3、添加Slave站：有两种方法。

第一种方法是：在下面的窗口左上角有两个按钮，一个是（Search for Slaves）,另一个是（Network Search Properties）。

A、点击弹出属性设置面板将速率（Baud）设未同意的数额，根据传输距离的远近设置，速率越低距离越远。

其他无要求，可以保持默认，点击“确定”。

B、点击搜索从站，在下部视窗将显示扫描到的从站，将从站逐一拖到上部右侧视窗主站下，再下装到Profibus卡即可。

第二种方法是：直接在上部右侧视窗Slaves下找到相应类型的从站拖到右侧主站下。

每个从站加入都会有一个弹出面板。

A、在General标签下输入站名（Name）及站地址（Station），地址必须与现场从站硬件地址对应。

B、在Modules标签选择添加需要的Module，并可通过Properties查看Module的类型C、在Address标签下为数据读写的地址偏移量，以字节为单位，一般不用修改，如想修改则可改大不可改小，除非删除module。

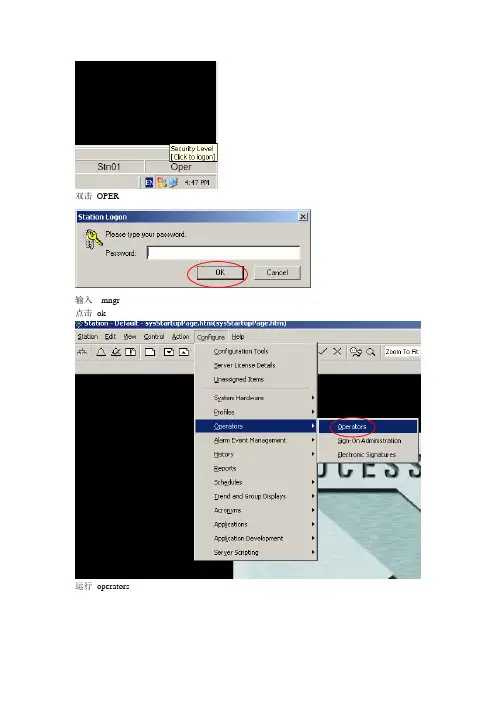

双击OPER输入mngr 点击ok运行operators双击空白处添加user name去掉use windows account 前面的X点击change password输入密码点击OK修改参数运行Configuration Studio选择本机的IP点击connect填写刚才的用户名及密码选择domain点击OK点击add a serber to this system填写NODE NAME 为本机的机器名点击ok点击continue点击ok点击load system选中force点击ok点击yes点击ok展开servers单击control strategy双击单击修改Device index 要添控制器的硬address.选择模块系列单击ok----〉CLOSE打死该点双击DATACAG启动station ,切换到mngr.显示细目画面PID模块在REGCTL目录下Pid功能组态设置PID参数风开P,I,D,正反作用SP量程，PV跟踪等串级PV跟踪打勾PV TRACKING AUTO/INIT打勾二次初始化打勾修改1.CM属性SERVER DISPLAYS POINT DETAIL: SYSDTLCDA为SYSDTLPIDA2.DATAACQ块名位DACA3.PID模块名必须为PIDA下装可以重新启动STATION，在地址栏中输入CM的名字进行浏览交互引用cm页的变量Cm名称.功能块名称.变量名。

DEVCTLA 点细目画面Cm属性server displayPoint detailSysdtlcda-- Sysdtl DEVCTLA DEVCTLA 必须叫DEVCTLA必须备份的数据库Emdb erdb 用专用数据库备份工具控制器要定期做chechpoint 手动或自动QBdatabase.qdb文件copy流程图文件及子图文件copyStation 的*.stn 和*.stb 文件copy服务器为一主一备，谁先起来谁为主。

主机配置(DELL PRECISION 490)：
进入组态：
建立服务器：
项目重新命名：
下装（勾选force lode）：
Assets设置：
下载：
建立操作站：
点击Stations：
添加：
按住shift多选：
下装：
操作站权限设置：
登陆用户名：mngr
点击对应Station：
点Assingement：
对Station选择区域权限：
控制器组态：
设置FTE
建立控制器：
更名：
IOLINK设置：点击下装：
蓝色：控制器IDEL状态
绿色：控制器RUN状态
红色：控制器与服务器无法建立通讯
拖动到IOLINK里面：
下装：
激活：
解锁：
卡件建立后一个一个的下装：
激活：
如果要删除需要先从Monitoring打死后删除
建立I/O点：
拖动至：
双击CEE中位号：
将通道功能块拖至CM模块：
双击aichannel
添加手动置值功能：
双击DATAACQA功能块设置：
下载：
运行激活：。

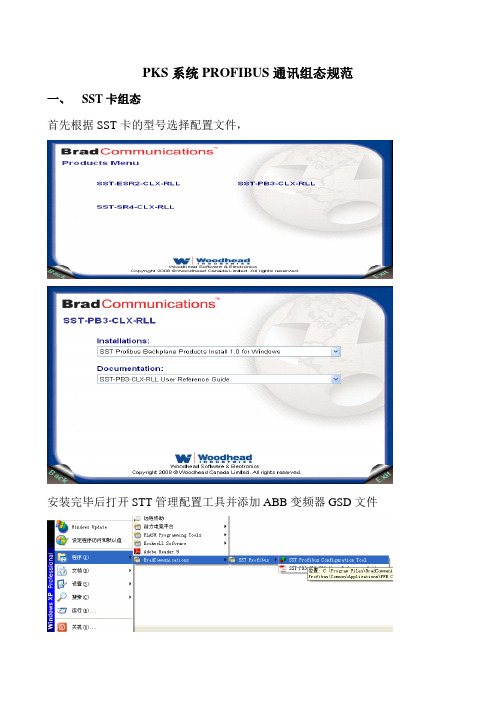

PKS系统PROFIBUS通讯组态规范一、SST卡组态首先根据SST卡的型号选择配置文件，安装完毕后打开STT管理配置工具并添加ABB变频器GSD文件在Library的Masters中找到SST卡的型号并拖拽到右侧的窗口中进行PROFIBUS_DP网的组态。

在General中需要填写SST卡的名字，根据实际需要填写，Station可随意填写，不与ABB变频器地址冲突即可。

在CLX Options中，将Requset Periodic Interval改为25000，其余选项默认即可。

再将导入的ABB变频器设备从Library拖拽到DP网络窗口中。

在General中需要填写设备的名字，根据实际需要填写，Station与ABB变频器地址相同即可。

在Modules中添加PPO Type 3,其余选项默认即可。

配置完所有的设备后确认串口线连接好，点击Connect/DisConnect,将配置下载至SST卡中。

在组态SST卡时，一般使用PPO3的类型，即8字输入8字输出，一块SST卡最多可建立245字输入245字输出。

二、建立PROFIBUS通讯卡1、建立PBIM_SST卡件，建立方法与建立其它IO卡件的方法类似，参见下图。

名字一般采用PBIM+下划线+SST+下划线+FTEB地址+所在机架槽号，如PBIM_SST_005_001。

2、在PFB Station Config/Diag对话框中，输入本通讯卡所在支路的设备名称。

在描述栏中输入设备名称，如1号站为S_9A。

3、在PFB Module Config/Diag对话框中，组态相关设备在本条通讯支路的名称、站号、模块号、输入输出偏移量。

参见下图。

三、建立各通讯设备IO1、通讯设备IO的建立，命名规则为设备名+下划线+IO(AI/DI/DO)，它使用PBI_DEVICE 功能块建立。

根据实际情况可以建立一个或者多个IO，下面根据M102的需要，建立了三种IO，分别是下图中的M4S_4A_AI、M4S_4A_DI、M4S_4A_DO。

PKS组态流程组态工具：Configuration Studio（组态工作室）●这是一个集成的组态环境，●可以安置在服务器或操作站上，●需要有效的帐户登录，●登录帐户必须具有manager（管理员）的权限在Configuration Studio（组态工作室）环境中●可以使用Enterprise Model Builder创建系统模型●可以使用Quick Builder建立Flex操作站、打印机、第三方设备集成组态（SCADA）●可以使用Control Builder组态C200/C300控制器、I/O卡件、CM/SCM●可以使用HMIWeb Display Builder画工艺流程图●可以使用System Display◆组态历史采集、历史归档、◆趋势、操作组◆报警管理◆帐户管理组态详细步骤1．登录Configuration Studio，详见中文参考手册Page55~592．添加服务器add a server to this system3．改变系统名rename this system4．下装上述组态Load system configuration to servers使用Enterprise Model Builder执行以下操作：5．建立资产模型Asset Model, 详见中文参考手册Page3216．下装资产模型Asset Model使用Quick Builder执行以下操作：7．建立Flex操作站, 详见中文参考手册Page1478．下装Flex操作站使用Station执行以下操作:9．进入操作站分配Asset, 详见中文参考手册Page324使用Control Builder执行以下操作:10．在Project窗口创建C200/C300控制器, 详见中文参考手册Page7911．在Project窗口创建I/O卡件,设定卡件地址, 详见中文参考手册Page8112．在Monitoring窗口启动控制器13．在Monitoring窗口激活I/O卡件14．组态CM, 组态监视回路, 详见中文参考手册Page333~34415．组态CM，PID调节回路，详见中文参考手册Page345~36116．组态CM，设备控制回路，详见中文参考手册Page379~390使用Station或SystemDisplay完成以下组态：17．组态Console操作站和Console 18．组态Flex 操作站Specific Setting 19．组态历史采集／操作组／趋势20．组态Report21．组态Server Wide Setting组态操作站的安全性。
