在这里你可以看到该卡
件的通道地址，并且可以
在此处定义每个通道信
号的符号名称
一个DI模块组态完毕！
9、按照上面的方法，我们可以组态一个DO模块，将会看到该模块的通道地址为：~ （根据实际填
写）。
我们可以组
态一个DO
模块
10、
按照上面的方法组态AI模拟量模块（6ES7 331 7KB02-0AB0）；然后双击该模块，弹出模块属性画面。
双击该模块，弹出模
块属性画面
点击Measuring TYPE栏，为通道定义信号类型，点击Measuring Range,为通道定义信号量程范围，
如果现场信号为两线制4~20MA信号，需要将0-1通道定义为两线制4~20mA信号
系统将为每个通道定义地址，该处第一通道为PIW288、第二为PIW290
将0-1通道定
义为两线制
4~20mA信号
如果现场信号为PT100信号，需要将0-1通道定义为:TYPE:RT,信号范围：PT100 std.。由于PT100信号要占用四个接线端子，因此，本模块只能处理一个PT100热电阻信号。
点击OK，完成AI模块组态。系统将为每个通道定义地址，该处通道为PIW288；
PT100 std
4~20MA电流信号
第一通道为：PIW288
第二通道为：PIW290
PT100信号
通道地址为：PIW288
最后点击，Save and Complice,存盘并编译硬件组态，完成硬件组态工作。
点击STATION \Consistency check ,如果弹出NO error 窗口,则表示没有错误产生!
下面再介绍一下模拟量INPUTS页面的几个设置属性。
在调试时，我们要将信号线断掉，看SF灯是否指示！
?一个AI模块组态完毕！可以休息一会了！
如果组态的CPU是带现场总线PROFIBUS-DP的，组态步骤将从第7步，跳转到11~17步骤完成。
在线诊断系统故障
我们将硬件组态下载到CPU中，如果系统有系统报警，那么可以按照如下步骤进行诊断。
在STEP7主画面，首先选中CPUxxx，再点击PLC\MODULE information,将弹出CPU在线属性画面，选中诊断BUFFER；将回有系统的详细信息！
11、双击CPU-300，双击CPU-315-2DP，双击6ES7 315-2AF03-0AB0，选中V1.2，将其拖到机架RACK的第2个SLOT;一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP地址，默认为2；
12、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。点中NETWORK SETTING
页面，你可以在这里设置PROFIBUS-DP的参数，包括速率、协议类型。
13、点击确定，即可生成一个PROFIBUS-DP网络
14、组态ET200M，点开PROFIBUS DP\点开ET200M\选中IM153-1(注意,是6ES7 153-1AA03-0XB0);将其拖到左面PROFIBUS(1):DP master system(1)上;
15、立即，会弹出IM153-1通讯卡设置画面；DP地址可以改动，默认值为1；点击确定。
16、点开IM153-1\再点开DI300\选中SM321 DI16*DC24V模块,并将其拖入左下面的第4 槽中，一个DI模块组态完毕，系统将自动为模块的通道分配I/O地址（该处为I0.0~I1.7）。
17、按照上面步骤组态DO模块（6ES7 322-1BH010AA0）。系统也将为其分配地址为（Q0.0~Q1.7）。
18、按照上面的方法组态AI模拟量模块（6ES7 331 7KF01-0AB0）；然后双击该模块，弹出模块属性画面，点击Measuring 栏，为每个通道定义信号类型，将0-1通道定义为两线制4~20mA信号，2-3通道为内部补偿K型热点偶信号（TI-C K）。最后点击OK，完成AI模块组态。系统将为每个通道定义地址，该处第一通道是PIW256、PIW258。。。
19、点击，Save and Complice,存盘并编译硬件组态，完成硬件组态工作。
16、检查组态，点击STATION \Consistency check ,如果弹出NO error 窗口,则表示没有错误产生!

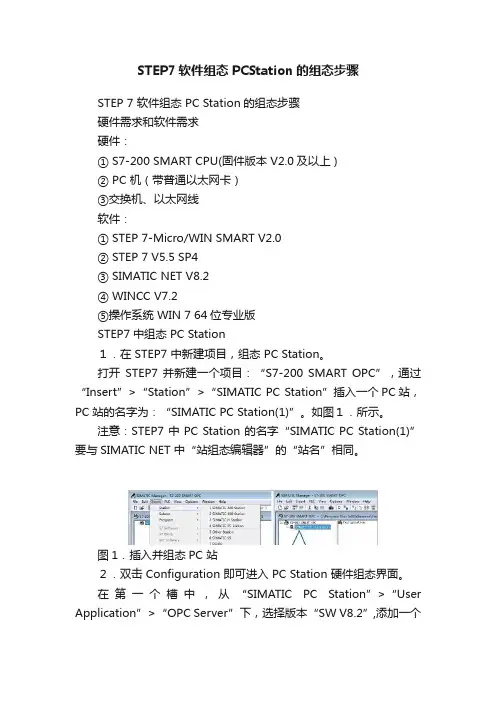

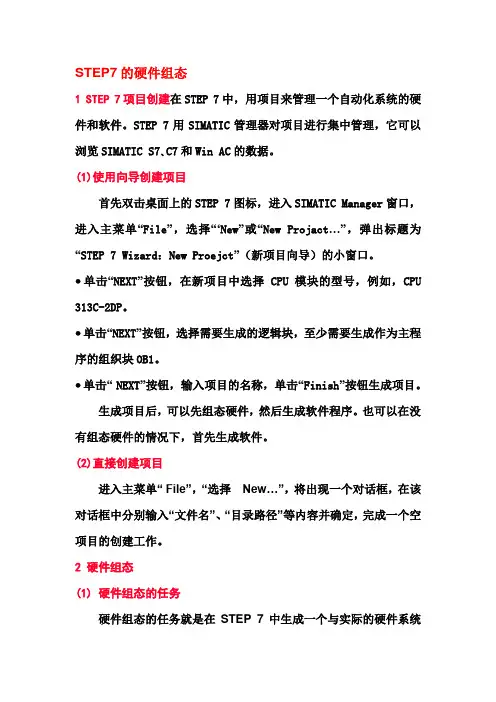

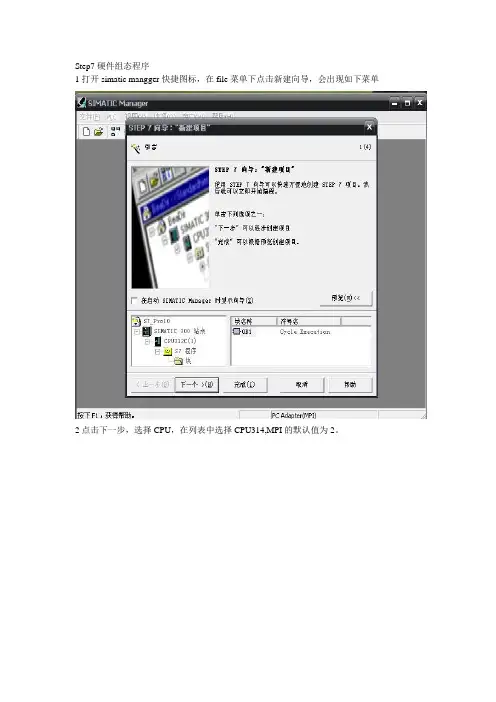

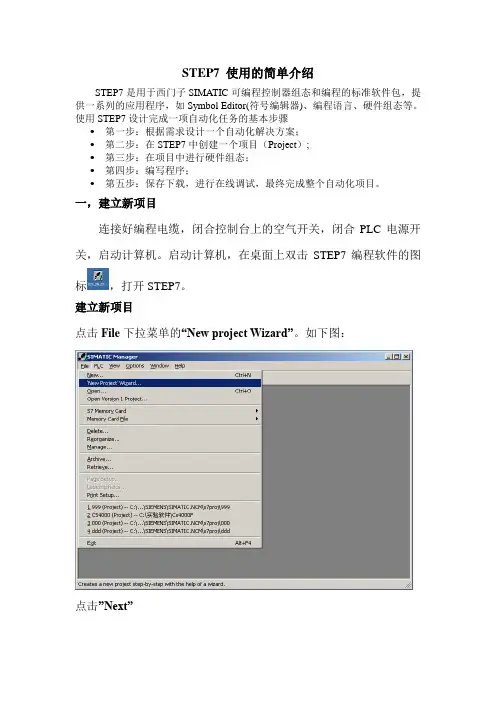

STEP 7 软件组态 PC Station的组态步骤 硬件需求和软件需求 硬件： ① S7-200 SMART CPU(固件版本 V2.0及以上 ) ② PC 机（带普通以太网卡） ③交换机、以太网线 软件： ① STEP 7-Micro/WIN SMART V2.0 ② STEP 7 V5.5 SP4 ③ SIMATIC NET V8.2 ④ WINCC V7.2 ⑤操作系统 WIN 7 64位专业版 STEP7中组态 PC Station １．在 STEP7 中新建项目，组态 PC Station。 打开 STEP7 并新建一个项目：“S7-200 SMART OPC”，通过“Insert”>“Station”>“SIMATIC PC Station”插入一个PC站，PC站的名字为：“SIMATIC PC Station(1)”。如图１．所示。 注意：STEP7 中 PC Station 的名字“SIMATIC PC Station(1)”要与SIMATIC NET 中“站组态编辑器”的“站名”相同。
图1．插入并组态PC 站 ２．双击 Configuration 即可进入 PC Station 硬件组态界面。 在第一个槽中，从“SIMATIC PC Station”>“User Application”>“OPC Server”下，选择版本“SW V8.2”,添加一个 OPC Sever 的应用。如图２．所示。 注意：选择的OPC Server 版本需要与SIMATIC NET 软件版本一致。 图2．PC Station的硬件组态 在第二个槽中，从“SIMATIC PC Station” >“CP Industrial E thernet”>“IE General”下，选择版本“SW V8.2”，添加一个 IE General。 并在弹出的“Ethernet interface IE General ”属性对话框中点击“New”， 新建一个以太网络，并设置IP 地址。如图3．所示。 注意：IP address 的设置需要与 PC 机网卡的实际地址相同。
西门子WINCC6.0与SiemensPLC通讯连接有多种方式，下面介绍两种常用的通讯方式。 一、采用普通网卡通过TCP/IP与PLC通讯，通过以太网实现WICC6.0与PLC系统连接的前提条件是PLC系统配置有以太网模块或者使用带PN接口的PLC，以太网模块如 CP443-1或者CP343-1,带PN接口的PLC如CPU 315-2PN/DP。以下为采用普通网卡 CP443-1的通讯连接。 1. STEP7硬件组态 使用STEP7编程软件对PLC系统进行硬件组态，在“硬件”配置窗口插入实际的PLC 硬件，如图1所示： 图1 STEP7硬件组态 2. 双击CP443-1槽的CP443-1，弹出属性对话框，如图2所示：
图2 CP443-1属性对话框 3. 点击图2属性对话框，弹出网络参数设置对话框，点击“新建”按钮，新建一个以太网络，输入以太网模块CP443-1的IP地址，通常情况下，不需要启用网关。如图3 所示：
图3 参数设置 注意事项：如果采用TCP/IP协议通讯方式，必须启动“正在使用IP协议”，将组态好的硬件下载到CPU，则PLC设置完成了！ 4. 设置安装WINN6.0（通常为工程师站ES和操作员站OS）计算机Windows操作系统的TCP/IP参数，将WINN组态计算机的IP地址设置成为与PLC以太网通讯模块或者PN接口地址保持在一个网段内。如图4所示： 图4 设置计算机IP地址 5. 添加新的驱动程序和设置系统参数，打开新创建的工程“test”，在项目管理栏里选择“变量管理”，单击右键选择“添加新的驱动程序”，如图5所示。
6. 在添加新的驱动程序文件夹里选择“SIMATIC S7 Protocol Suite.chn”，如6所示： 图6 驱动程序 7. 右键单击TCP/IP，在弹出菜单中点击“系统参数”，如图7所示。弹出“系统参数 -TCP/IP对话框”，选择“单元”标签，查看“逻辑设备名称”，一般默认安装后，逻辑 设备名为CP-TCP/IP。
