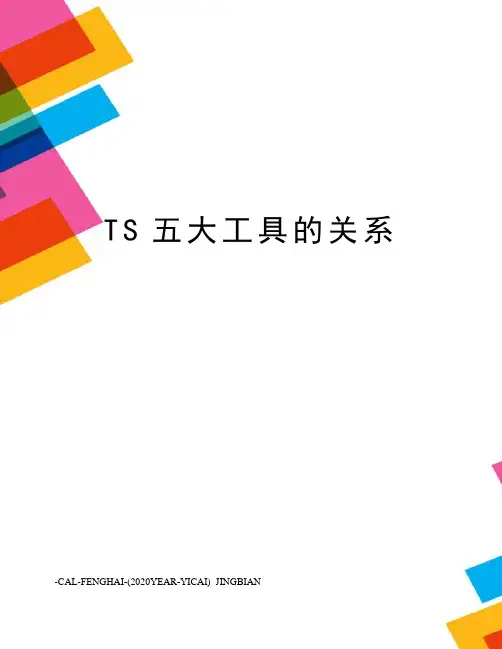

T S五大工具的关系-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANTS16949 五大工具的关系（APQP → FEMA → MSA → PPAP → SPC）：1、APQP（先期产品质量策划）?APQP 强调在产品量产之前，通过产品质量先期策划或项目管理等方法，对产品设计和制造过程设计进行管理，用来确定和制定让产品达到顾客满意所需的步骤。
产品质量策划的目标是保证产品质量和提高产品可靠性，它一般可分为以下五个阶段：第一阶段：计划和确定项目（项目阶段）；第二阶段：产品设计开发验证（设计及样车试制）；第三阶段：过程设计开发验证（试生产阶段）；第四阶段：产品和过程的确认（量产阶段）；第五阶段：反馈、评定及纠正措施（量产阶段后）。
2、FEMA（失效模式及后果分析）?FEMA 体现了防错的思想，要求在设计阶段和过程设计阶段，对构成产品的子系统、零件及过程中的各个工序逐一进行分析，找出所有潜在的失效模式，并分析其可能的后果，从而预先采用必要的措施，以提高产品的质量和可靠性的一种系统化的活动。
FEMA 从失效模式的严重度(S)、频度(O)、探测度(D)三方面分析，得出风险顺序数 RPN=S×O×D，对 RPN 及严重度较高的失效模式采取必要的预防措施。
FMEA 能够消除或减少潜在失效发生的机会，是汽车业界认可的最能减少“召回”事件的质量预防工具。
3、MSA（测量系统分析）?MSA 是使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要组成的方法。
测量系统的误差对稳定条件下运行的测量系统，通过多次测量数据的统计特性的偏倚和方差来表征。
一般来说，测量系统的分辨率应为获得测量参数的过程变差的十分之一，测量系统的相关指标有：重复性、再现性、线性、偏倚和稳定性等。
4、PPAP（生产件批准程序）?PPAP 是指在产品批量生产前，提供样品及必要的资料给客户承认和批准，来确定是否已经正确理解了顾客的设计要求和规范。
TS16949五大工具分别是：产品质量先期策划（APQP）、测量系统分析（MSA）、统计过程控制（SPC）、生产件批准（PPAP）和潜在失效模式与后果分析（FMEA）第一：APQP 产品质量先期策划一、QFD 简介-简单介绍APQP的背景和基本原则二、APQP详解（五个阶段）1）项目的确定阶段●立项的准备资料和要求●立项输出的结果和记录2）产品研发阶段●产品研发需要事先考虑和参考的要求和信息，以确保尽可能预防产品设计问题的产生●产品研发阶段输出的结果和记录3）过程研发阶段●过程研发需要事先考虑和参考的要求和信息，以确保尽可能预防生产中问题的产生●过程研发阶段输出的结果和记录4）设计方案的确认●进行试生产的要求和必须的输出结果5）大规模量产阶段●持续改进三、控制计划●控制计划在质量体系中的重要地位●控制计划的要求第二：MSA 测量系统分析测量系统必须处于统计控制中，这意味着测量系统中的变差只能是由于普通原因而不是由于特殊原因造成的。
这可称为统计稳定性；测量系统的变差必须比制造过程的变差小；变差应小于公差带；测量精度应高于过程变差和公差带两者中精度较高者，一般来说，测量精度是过程变差和公差带两者中精度较高者的十分之一；测量系统统计特性可能随被测项目的改变而变化。
若真的如此，则测量系统的最大的变差应小于过程变差和公差带两者中的较小者。
一、MSA的目的、适用范围和术语二、测量系统的统计特性三、测量系统变差的分类四、测量系统变差（偏倚、重复性、再现性、稳定性、线性）的定义、图示表达方式五、测量系统研究的准备六、偏倚的分析方法、判定准则七、重复性、再现性的分析方法、判定准则八、稳定性的分析方法、判定准则九、线性的分析方法、判定准则十、量型测量系统研究指南十一、量具特性曲线十二、计数型量具小样法研究指南十三、计数型量具大样法研究指南十四、案例研究第三：PPAP 生产件批准程序PPAP的目的是用来确定供方是否已经正确理解了顾客工程设计记录和规范的所有要求，并且在执行所要求的生产节拍条件下的实际生产过程中，具有持续满足这些要求的潜能，是目前最完善的供应商选择与控制系统。

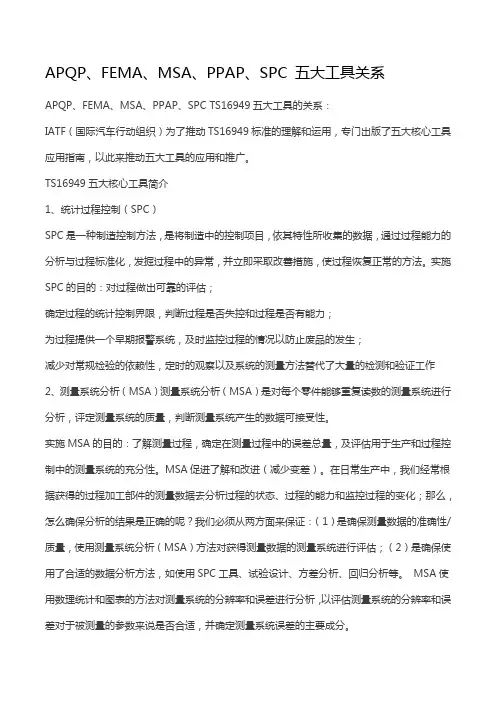

APQP、FEMA、MSA、PPAP、SPC 五大工具关系APQP、FEMA、MSA、PPAP、SPC TS16949五大工具的关系：IATF（国际汽车行动组织）为了推动TS16949标准的理解和运用，专门出版了五大核心工具应用指南，以此来推动五大工具的应用和推广。
TS16949五大核心工具简介1、统计过程控制（SPC）SPC是一种制造控制方法，是将制造中的控制项目，依其特性所收集的数据，通过过程能力的分析与过程标准化，发掘过程中的异常，并立即采取改善措施，使过程恢复正常的方法。
实施SPC的目的：对过程做出可靠的评估；确定过程的统计控制界限，判断过程是否失控和过程是否有能力；为过程提供一个早期报警系统，及时监控过程的情况以防止废品的发生；减少对常规检验的依赖性，定时的观察以及系统的测量方法替代了大量的检测和验证工作2、测量系统分析（MSA）测量系统分析（MSA）是对每个零件能够重复读数的测量系统进行分析，评定测量系统的质量，判断测量系统产生的数据可接受性。
实施MSA的目的：了解测量过程，确定在测量过程中的误差总量，及评估用于生产和过程控制中的测量系统的充分性。
MSA促进了解和改进（减少变差）。
在日常生产中，我们经常根据获得的过程加工部件的测量数据去分析过程的状态、过程的能力和监控过程的变化；那么，怎么确保分析的结果是正确的呢？我们必须从两方面来保证：（1）是确保测量数据的准确性/质量，使用测量系统分析（MSA）方法对获得测量数据的测量系统进行评估；（2）是确保使用了合适的数据分析方法，如使用SPC工具、试验设计、方差分析、回归分析等。
MSA使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要成分。
3、潜在失效模式和效果分析（FMEA）潜在的失效模式和后果分析（FMEA）作为一种策划用作预防措施工具，其目的是发现、评价产品/过程中潜在的失效及其后果；找到能够避免或减少潜在失效发生的措施并不断地完善。
TS16949的五大工具TS16949的五大工具：APQP、PPAP、FMEA、MSA、SPC一、APQP=Advanced Product Quality Planning 产品质量先期策划是生产件批准程序的参考指南，讲解了从产品设计开发到样件生产、试生产、生产控制计划的全过程。
二、PPAP=Production Part Approval Process 生产件批准程序即生产件认可过程,要求按照节拍生产,制造出的样件用于验证生产能力.PPAP生产件提交保证书:主要有生产件尺寸检验报告（FAI）,外观检验报告(AAR),功能检验报告（这部分如是给客户提供原料，则多数由客户自行进行组装后的功能测试）, 材料检验报告(SGS);外加一些零件控制方法和供应商控制方法，包括：失效模式与效应分析（FMEA）、制造工程品质控制计划（PMP 即QC工程图）、量测系统分析（MSA含GR&R）、作业标准（SOP）、检验标准（SIP）、初期制程能力分析（CPK）等;主要是制造型企业要求供应商在提交产品时做PPAP文件及首件(样品)，只有当ppap 文件全部合格后才能提交，即正常交貨（除非客戶特許）；当工程变更后还须提交报告。
PPAP是对生产件的控制程序，也是对质量的一种管理方法。
這里品保QA或QE參與的部分有：PMP、CPK、SIP、MSA和PSA(產品承認書的確認)、產品的檢驗與測試等。
TS/ISO規定應提交的文件和報告有：1. Design Records（设计记录/图纸）2. Any authorized Engineering Change Documents（工程更改文件）3. Engineering Approval, when required （客户工程批准）4. Design FMEA [Separate #]（设计FMEA）5. Process Flow Diagram（过程流程图）6. Process FMEA [Separate #]（过程FMEA）7. Dimensional Results（尺寸量测结果）8. Material & Performance Test Results（材料/性能测试结果）9. Initial Process Study [New Title]（初始过程能力研究）10. Measurement System Analysis Stud ies（测量系统分析研究）11. Qualified Laboratory （合格的实验室文件）Documentation12. Control Plan（控制计划）13. Part Submission Warrant（零件提交保证书）14. Appearance Approval Report（外观核准报告，如需要）15. Bulk MaterialsReq.Checklist16. Sample Product [Separate #]（送样零组件/确定的送样数量）17. Master Sample [Separate #]（标准样件/封样用）18. Checking Aids（检查辅具）19. Records of Compliance with Customer-Specific Requirements（顾客特定要求的承诺记录/有毒物质依规范执行W SS-M99P9999-A1）/《OTS报告）/（D/CC核准书面记录）（遵照规范执行的声明）? 质量指数（Quality Indices）– Cpk- 稳定过程的能力指数，s的估计基于子组内变差–Ppk- 性能指数，s的估计基于总体变差? 初始过程研究的接受准则? Index Value > 1.67 ：过程满足顾客的要求，批准后可以按照控制计划开始生产。

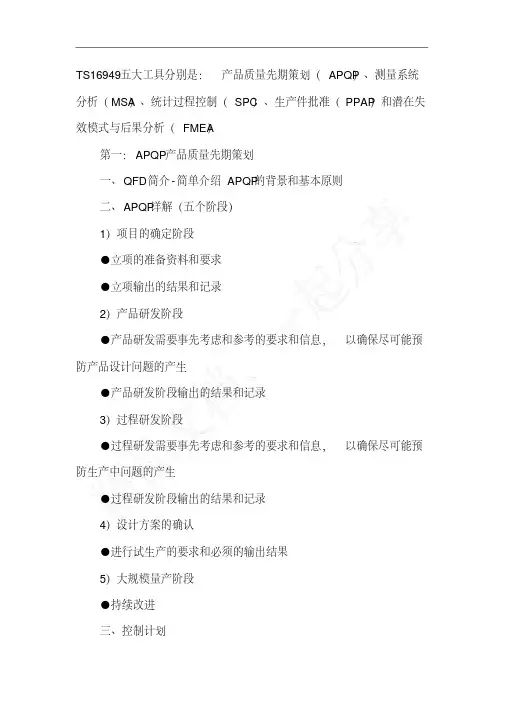

TS16949五大工具分别是：产品质量先期筹划〔APQP〕、测量系统分析〔MSA〕、统计过程控制〔SPC〕、生产件批准〔PPAP〕和潜在失效模式与后果分析〔FMEA〕第一：APQP 产品质量先期筹划一、QFD 简介-简单介绍APQP的背景和根本原那么二、APQP详解〔五个阶段〕1〕工程确实定阶段●立项的准备资料和要求●立项输出的结果和记录2〕产品研发阶段●产品研发需要事先考虑和参考的要求和信息，以确保尽可能预防产品设计问题的产生●产品研发阶段输出的结果和记录3〕过程研发阶段●过程研发需要事先考虑和参考的要求和信息，以确保尽可能预防生产中问题的产生●过程研发阶段输出的结果和记录4〕设计方案确实认●进行试生产的要求和必须的输出结果5〕大规模量产阶段●持续改进三、控制方案●控制方案在质量体系中的重要地位●控制方案的要求第二：MSA 测量系统分析测量系统必须处于统计控制中，这意味着测量系统中的变差只能是由于普通原因而不是由于特殊原因造成的。
这可称为统计稳定性；测量系统的变差必须比制造过程的变差小；变差应小于公差带；测量精度应高于过程变差和公差带两者中精度较高者，一般来说，测量精度是过程变差和公差带两者中精度较高者的十分之一；测量系统统计特性可能随被测工程的改变而变化。
假设真的如此，那么测量系统的最大的变差应小于过程变差和公差带两者中的较小者。
一、MSA的目的、适用范围和术语二、测量系统的统计特性三、测量系统变差的分类四、测量系统变差〔偏倚、重复性、再现性、稳定性、线性〕的定义、图示表达方式五、测量系统研究的准备六、偏倚的分析方法、判定准那么七、重复性、再现性的分析方法、判定准那么八、稳定性的分析方法、判定准那么九、线性的分析方法、判定准那么十、量型测量系统研究指南十一、量具特性曲线十二、计数型量具小样法研究指南十三、计数型量具大样法研究指南十四、案例研究第三：PPAP 生产件批准程序PPAP的目的是用来确定供方是否已经正确理解了顾客工程设计记录和标准的所有要求，并且在执行所要求的生产节拍条件下的实际生产过程中，具有持续满足这些要求的潜能，是目前最完善的供应商选择与控制系统。

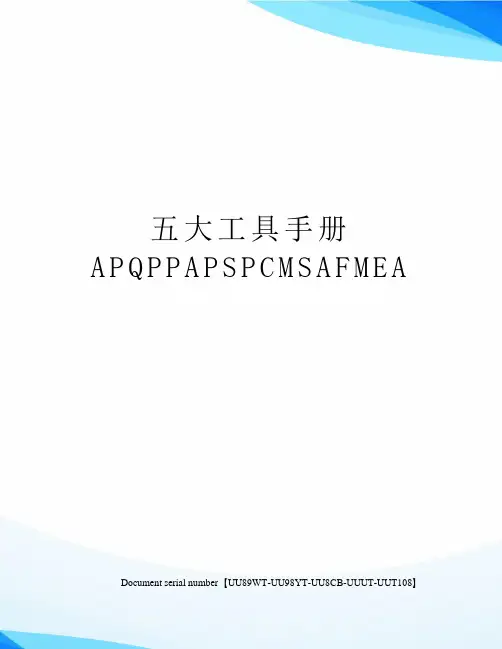

五大工具手册A P Q P P A P S P C M S A F M E A Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】五大工具手册APQP、PPAP、SPC、MSA、FMEA?1.产品质量先期策划（APQP）、2.测量系统分析（MSA）、3.统计过程控制（SPC）、4.生产件批准（PPAP）5.潜在失效模式与后果分析（FMEA）一、APQP（Advanced Product Quality Planning）即产品质量先期策划,是一种结构化的方法，用来确定和制定确保某产品使顾客满意所需的步骤。
产品质量策划的目标是促进与所涉及的每一个人的联系，以确保所要求的步骤按时完成。
有效的产品质量策划依赖于公司高层管理者对努力达到使顾客满意这一宗旨的承诺。
产品质量策划有如下的益处：◆引导资源，使顾客满意；◆促进对所需更改的早期识别；◆避免晚期更改；◆以最低的成本及时提供优质产品二、PPAP:生产件批准程序(Production part approval process)ppap生产件提交保证书：主要有生产件尺寸检验报告,外观检验报告,功能检验报告,材料检验报告;外加一些零件控制方法和供应商控制方法；主要是制造形企业要求供应商在提交产品时做ppap文件及首件，只有当ppap文件全部合格后才能提交；当工程变更后还须提交报告。
ppap是对生产件的控制程序，也是对质量的一种管理方法。
三、SPC（Statistical Process Control）即统计过程控制，主要是指应用统计分析技术对生产过程进行适时监控，科学区分出生产过程中产品质量的随机波动与异常波动，从而对生产过程的异常趋势提出预警，以便生产管理人员及时采取措施，消除异常，恢复过程的稳定从而达到提高和控制质量的目的。
SPC非常适用于重复性的生产过程，它能够帮助组织对过程作出可靠的评估，确定过程的统计控制界限判断过程是否失控和过程是否有能力；为过程提供一个早期报警系统，及时监控过程的情况，以防止废品的产生，减少对常规检验的依赖性，定时以观察以及系统的测量方法替代大量检测和验证工作。

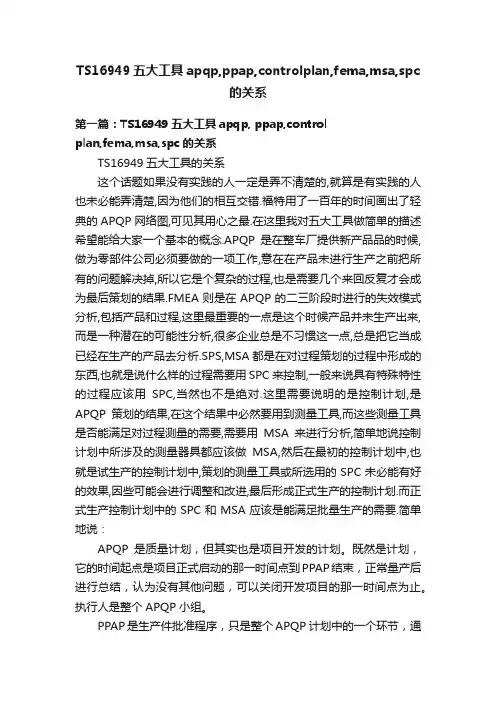

TS16949五大工具apqp,ppap,controlplan,fema,msa,spc的关系第一篇：TS16949五大工具apqp, ppap,controlplan,fema,msa,spc的关系TS16949五大工具的关系这个话题如果没有实践的人一定是弄不清楚的,就算是有实践的人也未必能弄清楚,因为他们的相互交错.福特用了一百年的时间画出了轻典的APQP网络图,可见其用心之最.在这里我对五大工具做简单的描述希望能给大家一个基本的概念.APQP是在整车厂提供新产品品的时候,做为零部件公司必须要做的一项工作,意在在产品未进行生产之前把所有的问题解决掉,所以它是个复杂的过程,也是需要几个来回反复才会成为最后策划的结果.FMEA则是在APQP的二三阶段时进行的失效模式分析,包括产品和过程,这里最重要的一点是这个时候产品并未生产出来,而是一种潜在的可能性分析,很多企业总是不习惯这一点,总是把它当成已经在生产的产品去分析.SPS,MSA都是在对过程策划的过程中形成的东西,也就是说什么样的过程需要用SPC来控制,一般来说具有特殊特性的过程应该用SPC,当然也不是绝对.这里需要说明的是控制计划,是APQP策划的结果,在这个结果中必然要用到测量工具,而这些测量工具是否能满足对过程测量的需要,需要用MSA来进行分析,简单地说控制计划中所涉及的测量器具都应该做MSA,然后在最初的控制计划中,也就是试生产的控制计划中,策划的测量工具或所选用的SPC未必能有好的效果,因些可能会进行调整和改进,最后形成正式生产的控制计划.而正式生产控制计划中的SPC和MSA应该是能满足批量生产的需要.简单地说：APQP是质量计划，但其实也是项目开发的计划。
既然是计划，它的时间起点是项目正式启动的那一时间点到PPAP结束，正常量产后进行总结，认为没有其他问题，可以关闭开发项目的那一时间点为止。
执行人是整个APQP小组。
PPAP是生产件批准程序，只是整个APQP 计划中的一个环节，通常居于APQP计划的后半阶段，一般来讲是APQP计划的核心。
五大工具（SPC,MSA，FMEA，APQP，PPAP）名词解释：SPC：Statistical Process Control，统计过程控制MSA：Measure System Analyse，测量系统分析FMEA:Failure Mode ＆Effct Analyse, 失效模式和效果分析APQP：Advanced Product Quality Planning, 产品质量先期策划PPAP：Production Part Approval Process，生产件批准程序APQP=Advanced Product Quality Planning中文意思是:产品质量先期策划(或者产品质量先期策划和控制计划）是QS9000/TS16949质量管理体系的一部分.定义及其他知识点：产品质量策划是一种结构化的方法,用来确定和制定确保某产品使顾客满意所需的步骤。
产品质量策划的目标是促进与所涉及每一个人的联系，以确保所要求的步骤按时完成。
有效的产品质量策划依赖于高层管理者对努力达到使顾客满意这一宗旨的承诺。
ppap生产件批准程序(Production part approval process）ppap生产件提交保证书:主要有生产件尺寸检验报告，外观检验报告，功能检验报告，材料检验报告；外加一些零件控制方法和供应商控制方法；主要是制造形企业要求供应商在提交产品时做ppap文件及首件，只有当ppap文件全部合格后才能提交；当工程变更后还须提交报告。
ppap是对生产件的控制程序，也是对质量的一种管理方法.SPC开放分类：质量、管理、质量管理、质量控制SPC是Statistical Process Control的简称统计过程控制利用统计的方法来监控制程的状态，确定生产过程在管制的状态下，以降低产品品质的变异SPC能解决之问题1。
经济性：有效的抽样管制，不用全数检验,不良率，得以控制成本。
使制程稳定,能掌握品质、成本与交期。
TS16949五大工具分别是：产品质量先期策划（APQP）、测量系统分析（MSA）、统计过程控制（SPC）、生产件批准（PPAP）和潜在失效模式与后果分析（FMEA）第一：APQP 产品质量先期策划一、QFD 简介-简单介绍APQP的背景和基本原则二、APQP详解（五个阶段）1）项目的确定阶段●立项的准备资料和要求●立项输出的结果和记录2）产品研发阶段●产品研发需要事先考虑和参考的要求和信息，以确保尽可能预防产品设计问题的产生●产品研发阶段输出的结果和记录3）过程研发阶段●过程研发需要事先考虑和参考的要求和信息，以确保尽可能预防生产中问题的产生●过程研发阶段输出的结果和记录4）设计方案的确认●进行试生产的要求和必须的输出结果5）大规模量产阶段●持续改进三、控制计划●控制计划在质量体系中的重要地位●控制计划的要求第二：MSA 测量系统分析测量系统必须处于统计控制中，这意味着测量系统中的变差只能是由于普通原因而不是由于特殊原因造成的。
这可称为统计稳定性；测量系统的变差必须比制造过程的变差小；变差应小于公差带；测量精度应高于过程变差和公差带两者中精度较高者，一般来说，测量精度是过程变差和公差带两者中精度较高者的十分之一；测量系统统计特性可能随被测项目的改变而变化。
若真的如此，则测量系统的最大的变差应小于过程变差和公差带两者中的较小者。
一、MSA的目的、适用范围和术语二、测量系统的统计特性三、测量系统变差的分类四、测量系统变差（偏倚、重复性、再现性、稳定性、线性）的定义、图示表达方式五、测量系统研究的准备六、偏倚的分析方法、判定准则七、重复性、再现性的分析方法、判定准则八、稳定性的分析方法、判定准则九、线性的分析方法、判定准则十、量型测量系统研究指南十一、量具特性曲线十二、计数型量具小样法研究指南十三、计数型量具大样法研究指南十四、案例研究第三：PPAP 生产件批准程序PPAP的目的是用来确定供方是否已经正确理解了顾客工程设计记录和规范的所有要求，并且在执行所要求的生产节拍条件下的实际生产过程中，具有持续满足这些要求的潜能，是目前最完善的供应商选择与控制系统。
五大工具手册APQP、PPAP、SPC、MSA、FMEA 一、APQP（Advanced Product Quality Plannig）即产品质量先期策划,是一种结构化的方法，用来确定和制定确保某产品使顾客满意所需的步骤。
产品质量策划的目标是促进与所涉及的每一个人的联系，以确保所要求的步骤按时完成。
有效的产品质量策划依赖于公司高层管理者对努力达到使顾客满意这一宗旨的承诺。
产品质量策划有如下的益处：◆引导资源，使顾客满意；◆促进对所需更改的早期识别；◆避免晚期更改；◆以最低的成本及时提供优质产品二、PPAP(Production part approval process)ppap生产件提交保证书：主要有生产件尺寸检验报告,外观检验报告,功能检验报告,材料检验报告;外加一些零件控制方法和供应商控制方法；主要是制造形企业要求供应商在提交产品时做ppap文件及首件，只有当ppap文件全部合格后才能提交；当工程变更后还须提交报告。
ppap是对生产件的控制程序，也是对质量的一种管理方法。
三、SPC（Statistical Process Control）即统计过程控制，主要是指应用统计分析技术对生产过程进行适时监控，科学区分出生产过程中产品质量的随机波动与异常波动，从而对生产过程的异常趋势提出预警，以便生产管理人员及时采取措施，消除异常，恢复过程的稳定从而达到提高和控制质量的目的。
1.SPC非常适用于重复性的生产过程，它能够帮助组织对过程作出可靠的评估，确定过程的统计控制界限判断过程是否失控和过程是否有能力；为过程提供一个早期报警系统，及时监控过程的情况，以防止废品的产生，减少对常规检验的依赖性，定时以观察以及系统的测量方法替代大量检测和验证工作。
2．SPC实施意义可以使企业：◆降低成本◆降低不良率，减少返工和浪费◆提高劳动生产率◆提供核心竞争力◆赢得广泛客户3．实施SPC两个阶段分析阶段：运用控制图、直方图、过程能力分析等使过程处于统计稳态,使过程能力足够。
TS16949的五大工具工作學習日記 2009-05-16 11:02 阅读53 评论0 字号：大大中中小小TS16949的五大工具：APQP、PPAP、FMEA、MSA、SPC一、APQP=Advanced Product Quality Planning 产品质量先期策划是生产件批准程序的参考指南，讲解了从产品设计开发到样件生产、试生产、生产控制计划的全过程。
二、PPAP=Production Part Approval Process 生产件批准程序即生产件认可过程,要求按照节拍生产,制造出的样件用于验证生产能力.PPAP生产件提交保证书:主要有生产件尺寸检验报告（FAI）,外观检验报告(AAR),功能检验报告（这部分如是给客户提供原料，则多数由客户自行进行组装后的功能测试）, 材料检验报告(SGS);外加一些零件控制方法和供应商控制方法，包括：失效模式与效应分析（FMEA）、制造工程品质控制计划（PMP即QC 工程图）、量测系统分析（MSA含GR&R）、作业标准（SOP）、检验标准（SIP）、初期制程能力分析（CPK）等;主要是制造型企业要求供应商在提交产品时做PPAP 文件及首件(样品)，只有当ppap文件全部合格后才能提交，即正常交貨（除非客戶特許）；当工程变更后还须提交报告。
PPAP是对生产件的控制程序，也是对质量的一种管理方法。
這里品保QA或QE參與的部分有：PMP、CPK、SIP、MSA和PSA(產品承認書的確認)、產品的檢驗與測試等。
TS/ISO規定應提交的文件和報告有：1. Design Records（设计记录/图纸）2. Any authorized Engineering Change Documents（工程更改文件）3. Engineering Approval, when required （客户工程批准）4. Design FMEA [Separate #]（设计FMEA）5. Process Flow Diagram（过程流程图）6. Process FMEA [Separate #]（过程FMEA）7. Dimensional Results（尺寸量测结果）8. Material & Performance Test Results（材料/性能测试结果）9. Initial Process Study [New Title]（初始过程能力研究）10. Measurement System Analysis Studies（测量系统分析研究）11. Qualified Laboratory （合格的实验室文件） Documentation12. Control Plan（控制计划）13. Part Submission Warrant（零件提交保证书）14. Appearance Approval Report（外观核准报告，如需要）15. Bulk MaterialsReq.Checklist16. Sample Product [Separate #]（送样零组件/确定的送样数量）17. Master Sample [Separate #]（标准样件/封样用）18. Checking Aids（检查辅具）19. Records of Compliance with Customer-Specific Requirements（顾客特定要求的承诺记录/有毒物质依规范执行WSS-M99P9999-A1）/《OTS报告）/（D/CC 核准书面记录）（遵照规范执行的声明）? 质量指数（Quality Indices）– Cpk- 稳定过程的能力指数，s的估计基于子组内变差–Ppk- 性能指数，s的估计基于总体变差? 初始过程研究的接受准则? Index Value > 1.67 ：过程满足顾客的要求，批准后可以按照控制计划开始生产。
