01 / IATF16949五大核心工具简介1 . 统计过程控制（SPC）SPC是一种制造控制方法，是将制造中的控制项目，依其特性所收集的数据，通过过程能力的分析与过程标准化，发掘过程中的异常，并立即采取改善措施，使过程恢复正常的方法。
实施SPC的目的：对过程做出可靠的评估；确定过程的统计控制界限，判断过程是否失控和过程是否有能力；为过程提供一个早期报警系统，及时监控过程的情况以防止废品的发生；减少对常规检验的依赖性，定时的观察以及系统的测量方法替代了大量的检测和验证工作.测量系统分析（MSA）是对每个零件能够重复读数的测量系统进行分析，评定测量系统的质量，判断测量系统产生的数据可接受性。
实施MSA的目的：了解测量过程，确定在测量过程中的误差总量，及评估用于生产和过程控制中的测量系统的充分性。
MSA促进了解和改进（减少变差）。
在日常生产中，我们经常根据获得的过程加工部件的测量数据去分析过程的状态、过程的能力和监控过程的变化；那么，怎么确保分析的结果是正确的呢？我们必须从两方面来保证：（1）是确保测量数据的准确性/质量，使用测量系统分析（MSA）方法对获得测量数据的测量系统进行评估；（2）是确保使用了合适的数据分析方法，如使用SPC工具、试验设计、方差分析、回归分析等。
MSA使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要成分。
3 . 失效模式和效果分析（FMEA）潜在的失效模式和后果分析（FMEA）作为一种策划用作预防措施工具，其目的是发现、评价产品/过程中潜在的失效及其后果；找到能够避免或减少潜在失效发生的措施并不断地完善。
实施FMEA的目的：能够容易、低成本地对产品或过程进行修改，从而减轻事后修改的危机，找到能够避免或减少这些潜在失效发生的措施。
4 . 产品质量先期策划（APQP）APQP是用来确定和制定确保产品满足顾客要求所需步骤的结构化方法。

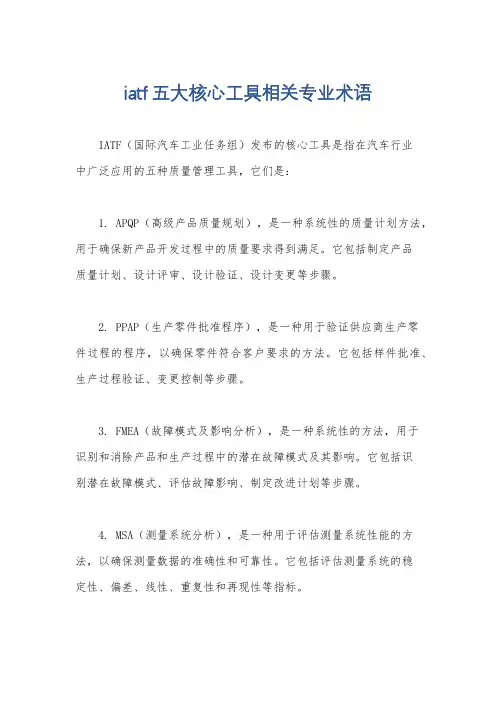

iatf五大核心工具相关专业术语
IATF（国际汽车工业任务组）发布的核心工具是指在汽车行业
中广泛应用的五种质量管理工具，它们是：
1. APQP（高级产品质量规划），是一种系统性的质量计划方法，用于确保新产品开发过程中的质量要求得到满足。
它包括制定产品
质量计划、设计评审、设计验证、设计变更等步骤。
2. PPAP（生产零件批准程序），是一种用于验证供应商生产零
件过程的程序，以确保零件符合客户要求的方法。
它包括样件批准、生产过程验证、变更控制等步骤。
3. FMEA（故障模式及影响分析），是一种系统性的方法，用于
识别和消除产品和生产过程中的潜在故障模式及其影响。
它包括识
别潜在故障模式、评估故障影响、制定改进计划等步骤。
4. MSA（测量系统分析），是一种用于评估测量系统性能的方法，以确保测量数据的准确性和可靠性。
它包括评估测量系统的稳
定性、偏差、线性、重复性和再现性等指标。
5. SPC（统计过程控制），是一种利用统计方法监控和控制生产过程稳定性和一致性的方法，以确保产品质量符合要求。
它包括收集过程数据、制作控制图、分析过程稳定性等步骤。
以上就是IATF发布的五大核心工具的相关专业术语。
这些工具在汽车行业中被广泛应用，有助于提高产品质量、降低成本、提高客户满意度。
希望这些信息能够满足你的需求。

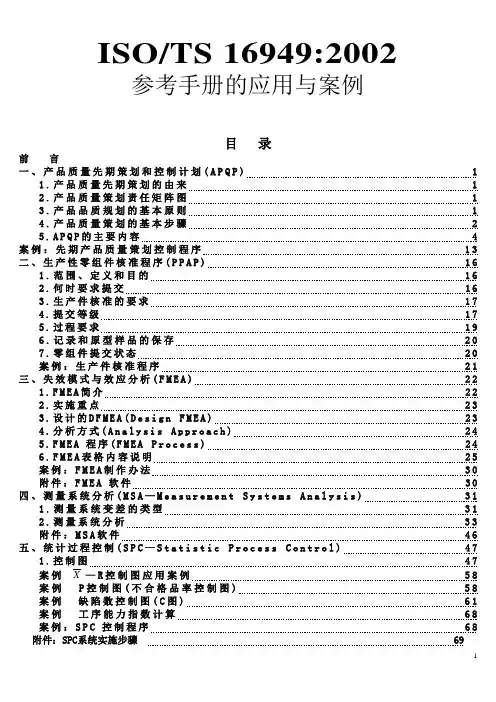

ISO/TS 16949:2002参考手册的应用与案例目录前言一、产品质量先期策划和控制计划(A P Q P) 11.产品质量先期策划的由来 12.产品质量策划责任矩阵图 13.产品品质规划的基本原则 14.产品质量策划的基本步骤 25.A P Q P的主要内容 4 案例：先期产品质量策划控制程序13二、生产性零组件核准程序(P P A P)161.范围、定义和目的162.何时要求提交163.生产件核准的要求174.提交等级175.过程要求196.记录和原型样品的保存207.零组件提交状态20案例：生产件核准程序21三、失效模式与效应分析(F M E A)221.F M E A简介222.实施重点233.设计的D F M E A(D e s i g n F M E A)234.分析方式(A n a l y s i s A p p r o a c h)245.F M E A程序(F M E A P r o c e s s)246.F M E A表格内容说明25案例：F M E A制作办法30 附件：F M E A软件30四、测量系统分析(M S A—M e a s u r e m e n t S y s t e m s A n a l y s i s)311.测量系统变差的类型312.测量系统分析33附件：M S A软件46五、统计过程控制(S P C—S t a t i s t i c P r o c e s s C o n t r o l)471.控制图47案例X—R控制图应用案例58 案例P控制图(不合格品率控制图)58 案例缺陷数控制图(C图)61 案例工序能力指数计算68 案例：S P C控制程序68 附件：SPC系统实施步骤 691前言ISO/TSl6949:2002并未指定其核心工具的具体内容，故组织在推行ISO/TSl6949:2002时，对核心工具的选择有较大的自由度。
一般说来，可以从这几方面来考虑核心工具的选择。
iatf 16949 质量管理体系五大工具
IATF 16949质量管理体系是汽车行业的质量管理体系标准，
它是汽车行业供应链中的一种认可和要求。
它强调了连续改进、缺陷预防和减少变动和浪费的重要性。
其中，五大工具是指在IATF 16949标准中被推荐使用的五种质量管理工具，它们有
助于实现质量目标和持续改进。
1. 流程流程流程管理(FMEAs)：失效模式和影响分析(FMEAs)
是一种评估潜在失效模式和其对产品、工艺和系统的影响的方法。
它旨在提前识别可能出现的问题，并采取预防措施来减少潜在的质量问题。
2. 统计过程控制(SPC)：统计过程控制是一种监测过程稳定性
和预测可能质量偏差的方法。
它通过收集和分析数据，以及对过程变化进行控制，确保生产的产品符合预定的质量要求。
3. 量测系统分析(MSA)：量测系统分析用于评估和确认测量系
统的准确性、精确度和可重复性。
它确保在检测和测量过程中使用的测量系统可靠，并能提供准确的数据。
4. 过程能力(PPAP)：生产工序批准程序(PPAP)是一个文件包，用于验证生产过程能力和确认供应商是否满足汽车行业的特定质量要求。
它包括工程评审、样品检验和生产线验证等步骤。
5. 8D问题解决(8D)：8D问题解决是一种结构化的方法，用于
解决和纠正质量问题并防止再次发生。
它包括八个步骤，涵盖问题定义、团队组建、原因分析、纠正措施、预防措施等内容。
使用这五大工具，组织可以更好地管理和改进质量，提高生产和产品质量，并满足IATF 16949标准的要求。
iatf16949五大质量工具详解及运用案例IATF 16949 is a quality management standard for the automotive industry. It sets out the requirements for the design, development, production, installation and servicing of automotive-related products. One important aspect of this standard is the use of five core tools to enhance the quality control process. These tools are designed to improve the effectiveness of the quality management system and provide a systematic approach to problem-solving. In this article, we will explore these five tools in detail and provide real-world examples of their application.1. APQP (Advanced Product Quality Planning):APQP is a structured method that helps organizations plan and develop new products or processes. It provides a framework for identifying potential risks, establishing quality objectives, and defining critical tasks and activities. By using APQP, companies can minimize the risks associated with product development by engaging cross-functional teams and ensuring that all necessary process steps are undertaken.For example, a leading automotive manufacturer used APQP during the development of a new engine model. By involving the design, engineering, and manufacturing teams from the beginning and conducting regular risk assessments, they were able to identify and address potential issues early on. As a result, the final product met the specified quality requirements and was successfully launched in the market.2. FMEA (Failure Mode and Effects Analysis):FMEA is a powerful tool used to analyze and prioritize potential failure modes and their effects. It helps organizations identify potential risks and take preventive actions to mitigate them. The process involves identifying failure modes, estimating their severity, occurrence, and detection, and calculating a Risk Priority Number (RPN) to prioritize actions.A manufacturing company conducting an FMEA on their production line discovered a potential failure mode in one of their critical machines. By analyzing the severity, occurrence, and detection, they realized that the risk of a breakdown was high and could lead to significant customer dissatisfaction. As a result, they implemented preventive maintenance measures, including regular inspections and spare parts inventory management. This proactive approach helped them reduce the risk of machine failure and ensure uninterrupted production.3. MSA (Measurement System Analysis):MSA is used to evaluate the suitability and accuracy of measurement systems used in data collection. It helps organizations identify and eliminate measurement errors, ensuring reliable data for decision-making. MSA includes various statistical methods to assess the measurement system's bias, linearity, stability, and repeatability, among others.In a quality control department, an automotive company noticed inconsistencies in the measurement results of a critical product dimension. By conducting an MSA, they discovered that the measurement equipment used had a significant bias. The company took corrective action by calibrating the equipment and providing training to the operators. Thisimproved the accuracy and reliability of the measurement system, leading to better control over product quality.4. SPC (Statistical Process Control):SPC involves monitoring and controlling production processes through statistical analysis. It helps organizations identify variations and trends, enabling timely corrective actions to maintain process stability and product quality. SPC uses control charts to visualize process data and detect any deviations from acceptable limits.An automotive supplier implemented SPC to monitor the torque applied during the assembly of a critical component. By plotting control charts and analyzing the data, they identified an increasing trend in torque values, suggesting a potential issue with the assembly process. Through a root cause analysis, they discovered a faulty torque wrench and replaced it promptly. This prevented the production of defective components, saving the company from potential recall costs and customer dissatisfaction.5. PPAP (Production Part Approval Process):PPAP is a standardized methodology for approving component or material suppliers. It ensures that purchased parts meet the required quality standards before they are used in production. PPAP includes documentation, samples, and inspection results, providing evidence that the supplier understands customer expectations and can consistently meet them.A manufacturer of automotive electronic components implemented a rigorous PPAP process for their critical supplier selection. By thoroughly reviewing documentation, performing on-site audits, and conducting sampletesting, they ensured that all their suppliers met the necessary quality criteria. This proactive approach reduced the risk of receiving substandard components and improved overall product quality.In conclusion, the five core tools of IATF 16949 - APQP, FMEA, MSA, SPC, and PPAP - play a crucial role in enhancing the quality control process in the automotive industry. These tools offer a systematic approach to identify and address potential risks and ensure the consistent production of high-quality products. By integrating these tools into their quality management systems, organizations can achieve customer satisfaction, reduce costs, and maintain a competitive edge in the market.。
TS16949五大工具apqp,ppap,controlplan,fema,msa,spc的关系第一篇：TS16949五大工具apqp, ppap,controlplan,fema,msa,spc的关系TS16949五大工具的关系这个话题如果没有实践的人一定是弄不清楚的,就算是有实践的人也未必能弄清楚,因为他们的相互交错.福特用了一百年的时间画出了轻典的APQP网络图,可见其用心之最.在这里我对五大工具做简单的描述希望能给大家一个基本的概念.APQP是在整车厂提供新产品品的时候,做为零部件公司必须要做的一项工作,意在在产品未进行生产之前把所有的问题解决掉,所以它是个复杂的过程,也是需要几个来回反复才会成为最后策划的结果.FMEA则是在APQP的二三阶段时进行的失效模式分析,包括产品和过程,这里最重要的一点是这个时候产品并未生产出来,而是一种潜在的可能性分析,很多企业总是不习惯这一点,总是把它当成已经在生产的产品去分析.SPS,MSA都是在对过程策划的过程中形成的东西,也就是说什么样的过程需要用SPC来控制,一般来说具有特殊特性的过程应该用SPC,当然也不是绝对.这里需要说明的是控制计划,是APQP策划的结果,在这个结果中必然要用到测量工具,而这些测量工具是否能满足对过程测量的需要,需要用MSA来进行分析,简单地说控制计划中所涉及的测量器具都应该做MSA,然后在最初的控制计划中,也就是试生产的控制计划中,策划的测量工具或所选用的SPC未必能有好的效果,因些可能会进行调整和改进,最后形成正式生产的控制计划.而正式生产控制计划中的SPC和MSA应该是能满足批量生产的需要.简单地说：APQP是质量计划，但其实也是项目开发的计划。
既然是计划，它的时间起点是项目正式启动的那一时间点到PPAP结束，正常量产后进行总结，认为没有其他问题，可以关闭开发项目的那一时间点为止。
执行人是整个APQP小组。
PPAP是生产件批准程序，只是整个APQP 计划中的一个环节，通常居于APQP计划的后半阶段，一般来讲是APQP计划的核心。
质量管理五大核心工具APQP、PPAP、SPC、MSA、FMEA（精选）具体是指《ISO/TS16949:2002汽车行业生产件及相关服务业质量管理体系》的五大工具。
分别是：APQP——质量先期策划PPAP——生产件批准程序SPC——统计制程控制MSA——测量系统分析FMEA——潜在失效模式分析这其中以APQP为纽带贯穿始终，其它四大工具分别在总流程的某个重要环节起作用。
产品质量先期策划Advanced Product Quality Planning产品质量先期策划的基本原则产品质量策划是一种结构化的方法，用来确定和制定确保某产品使顾客满意所需的步骤。
产品质量策划的目标是促进与所涉及每一个人的联系，以确保所要求的步骤按时完成。
有效的产品质量策划依赖于高层管理者对努力达到使顾客满意这一宗旨的承诺。
APQP之益处引导资源，使顾客满意促进对所需更改的识别避免晚期更改以最低的成本及时提供优质产品本手册中所述的实际工作、工具和分析技术都按逻辑顺序安排，使其容易理解每一个产品质量计划是独立的实际的进度和执行次序依赖于顾客的需要和期望／或其它的实际情况而定定义范围组织小组产品质量策划中供方的第一步是确定横向职能小组职责，有效的产品质量策划不仅仅需要质量部门的参与。
适当时，初始小组可包括技术、制造、材料控制、采购、质量、销售、现场服务、分承包方和顾客方面的代表。
确定范围在产品项目的最早阶段，对产品质量策划小组而言，重要的是识别顾客需求、期望和要求，小组必须召开会议，至少：选出项目小组负责人监督策划过程有时，在策划循环中小组负责人轮流担任可能更为有利确定每一代表方的角色和职责确定顾客─内部和外部确定顾客的要求可利用附录B中所述的QFD确定小组职能及小组成员，哪些个人或分包方应被列入到小组，哪些可以不需要。
理解顾客的期望、如设计、试验次数等对所提出来的设计、性能要求和制造过程评定其可行性确定成本、进度和应考虑的限制条件确定所需来自于顾客的帮助确定文件化过程或方法小组间的联系产品质量策划小组应建立和其它顾客与供方小组联系渠道，这可以包括与其它小组举定期会议，小组与小组的联系程度取决于需要解决的问题的数量。
IATF16949五大工具分别是：MSA、FMEA、PPAP、SPC、APQP
APQP——质量先期策划
PPAP——生产件批准程序
SPC——统计制程控制
MSA——测量系统分析
FMEA——潜在失效模式分析
这其中以APQP为纽带贯穿始终，其它四大工具分别在总流程的某个重要环节起作用。
APQP中有5个过程：项目策划-----设计开发-----过程设计-----过程确认----量产及持续改进
所以由上可以看出：
一、PPAP和APQP什么关系？
PPAP属于APQP的第四阶段。
二、而SPC,MSA,FMEA和PPAP又什么关系呢？
SPC,MSA,FMEA属于PPAP需要提交的19项材料中的3项。
三、SPC和FMEA的关系是什么？
FMEA的严重程度高，发生频度高，探测力差，那么需要用SPC 控制。
四、SPC和MSA的关系是什么？
需要做好SPC，必须前提是测量系统没有问题。
由此看出，MSA是SPC的前提条件。
以上就是TS16949五大工具之间的关系，理顺这些关系，才能做好TS16949质量体系认证。
IATF16949学习-五大核心工具间的关系
五大工具的定义
五大核心工具之间的关系
五大核心工具和IATF 16949的关系
一句话解读：
APQP：就像我们人体的骨架，支撑和串联起所有核心工具的运作。
其它的核心工具在这个结构性方法的支撑下，在不同阶段，起着不同的作用。
APQP：组织将顾客的需求从概念变成实物产品的结构化过程。
FMEA: (非常重要）
DFMEA:在开始着手进行产品设计前先要进行DFMEA的分析，这样才能确保提前识别产品设计的风险以及产品设计控制的风险，并基于对风险的分析和评价，决定设计及设计控制的措施。
PFMEA:在工艺过程开发之前要先进行PFMEA的分析，识别过程的风险，并基于风险分析及评价的结果决定过程控制措施。
我们很多预防性的控制方法（防错设计）其实都可以从FMEA中找到来源。
FMEA是典型的基于风险思维的预防性质量控制工具，如果我们等到设计开发完成之后再去补做，那就完全失去其意义了。
FMEA的开发也为后续的SPC和MSA提供了重要的输入。
FMEA能够帮助我们识别产品及过程的特殊特性（特殊特性是个及其重要的概念，通常FMEA中高严重度的特性都属于特殊特性）。
SPC和MSA的实施是需要有一定数量的产品样本的.
在这个阶段，由于生产过程还不稳定，我们需要进行初始过程能力的分析，到了量产阶段我们还要持续的监控和维持过程能力（这就
会应用到SPC中所谓的分析用控制图和控制用控制图）。
