TS16949五大工具之五SPC

TS16949五大工具分别是什么？ts16949分别是：产品质量先期策划（APQP）、测量系统分析（MSA）、统计过程控制（SPC）、生产件批准（PPAP）和潜在失效模式与后果分析（FME A）第一：APQP 产品质量先期策划一、QFD 简介-简单介绍APQP的背景和基本原则二、APQP详解（五个阶段）1）项目的确定阶段●立项的准备资料和要求●立项输出的结果和记录2）产品研发阶段●产品研发需要事先考虑和参考的要求和信息，以确保尽可能预防产品设计问题的产生●产品研发阶段输出的结果和记录3）过程研发阶段●过程研发需要事先考虑和参考的要求和信息，以确保尽可能预防生产中问题的产生●过程研发阶段输出的结果和记录4）设计方案的确认●进行试生产的要求和必须的输出结果5）大规模量产阶段●持续改进三、控制计划●控制计划在质量体系中的重要地位●控制计划的要求第二：MSA 测量系统分析测量系统必须处于统计控制中，这意味着测量系统中的变差只能是由于普通原因而不是由于特殊原因造成的。

这可称为统计稳定性；测量系统的变差必须比制造过程的变差小；变差应小于公差带；测量精度应高于过程变差和公差带两者中精度较高者，一般来说，测量精度是过程变差和公差带两者中精度较高者的十分之一；测量系统统计特性可能随被测项目的改变而变化。

若真的如此，则测量系统的最大的变差应小于过程变差和公差带两者中的较小者。

一、MSA的目的、适用范围和术语二、测量系统的统计特性三、测量系统变差的分类四、测量系统变差（偏倚、重复性、再现性、稳定性、线性）的定义、图示表达方式五、测量系统研究的准备六、偏倚的分析方法、判定准则七、重复性、再现性的分析方法、判定准则八、稳定性的分析方法、判定准则九、线性的分析方法、判定准则十、量型测量系统研究指南十一、量具特性曲线十二、计数型量具小样法研究指南十三、计数型量具大样法研究指南十四、案例研究第三：PPAP 生产件批准程序PPAP的目的是用来确定供方是否已经正确理解了顾客工程设计记录和规范的所有要求，并且在执行所要求的生产节拍条件下的实际生产过程中，具有持续满足这些要求的潜能，是目前最完善的供应商选择与控制系统。

TS16949的五大工具TS16949的五大工具：APQP、PPAP、FMEA、MSA、SPC一、APQP=Advanced Product Quality Planning 产品质量先期策划是生产件批准程序的参考指南，讲解了从产品设计开发到样件生产、试生产、生产控制计划的全过程。

二、PPAP=Production Part Approval Process 生产件批准程序即生产件认可过程,要求按照节拍生产,制造出的样件用于验证生产能力.PPAP生产件提交保证书:主要有生产件尺寸检验报告（FAI）,外观检验报告(AAR),功能检验报告（这部分如是给客户提供原料，则多数由客户自行进行组装后的功能测试）, 材料检验报告(SGS);外加一些零件控制方法和供应商控制方法，包括：失效模式与效应分析（FMEA）、制造工程品质控制计划（PMP 即QC工程图）、量测系统分析（MSA含GR&R）、作业标准（SOP）、检验标准（SIP）、初期制程能力分析（CPK）等;主要是制造型企业要求供应商在提交产品时做PPAP文件及首件(样品)，只有当ppap 文件全部合格后才能提交，即正常交貨（除非客戶特許）；当工程变更后还须提交报告。

PPAP是对生产件的控制程序，也是对质量的一种管理方法。

這里品保QA或QE參與的部分有：PMP、CPK、SIP、MSA和PSA(產品承認書的確認)、產品的檢驗與測試等。

TS/ISO規定應提交的文件和報告有：1. Design Records（设计记录/图纸）2. Any authorized Engineering Change Documents（工程更改文件）3. Engineering Approval, when required （客户工程批准）4. Design FMEA [Separate #]（设计FMEA）5. Process Flow Diagram（过程流程图）6. Process FMEA [Separate #]（过程FMEA）7. Dimensional Results（尺寸量测结果）8. Material & Performance Test Results（材料/性能测试结果）9. Initial Process Study [New Title]（初始过程能力研究）10. Measurement System Analysis Stud ies（测量系统分析研究）11. Qualified Laboratory （合格的实验室文件）Documentation12. Control Plan（控制计划）13. Part Submission Warrant（零件提交保证书）14. Appearance Approval Report（外观核准报告，如需要）15. Bulk MaterialsReq.Checklist16. Sample Product [Separate #]（送样零组件/确定的送样数量）17. Master Sample [Separate #]（标准样件/封样用）18. Checking Aids（检查辅具）19. Records of Compliance with Customer-Specific Requirements（顾客特定要求的承诺记录/有毒物质依规范执行W SS-M99P9999-A1）/《OTS报告）/（D/CC核准书面记录）（遵照规范执行的声明）? 质量指数（Quality Indices）– Cpk- 稳定过程的能力指数，s的估计基于子组内变差–Ppk- 性能指数，s的估计基于总体变差? 初始过程研究的接受准则? Index Value > 1.67 ：过程满足顾客的要求，批准后可以按照控制计划开始生产。

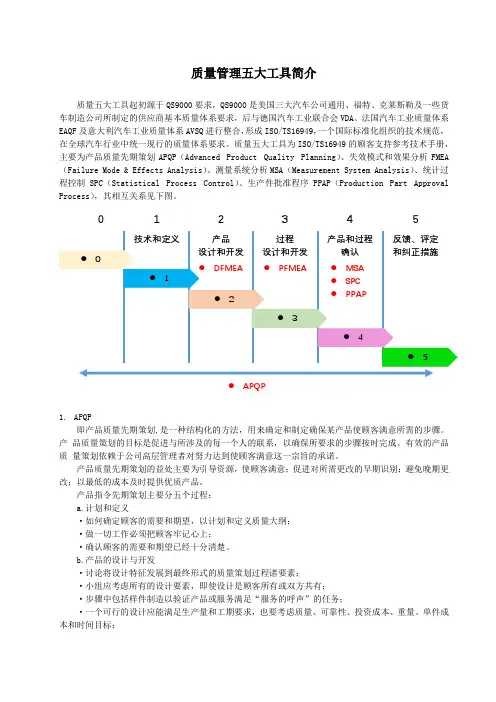

质量管理五大工具简介质量五大工具起初源于QS9000要求，QS9000是美国三大汽车公司通用、福特、克莱斯勒及一些货车制造公司所制定的供应商基本质量体系要求，后与德国汽车工业联合会VDA 、法国汽车工业质量体系EAQF 及意大利汽车工业质量体系AVSQ 进行整合，形成ISO/TS16949，一个国际标准化组织的技术规范，在全球汽车行业中统一现行的质量体系要求。

质量五大工具为ISO/TS16949的顾客支持参考技术手册，主要为产品质量先期策划APQP （Advanced Product Quality Planning ）、失效模式和效果分析FMEA （Failure Mode & Effects Analysis ）、测量系统分析MSA （Measurement System Analysis ）、统计过程控制SPC （Statistical Process Control ）、生产件批准程序PPAP （Production Part Approval Process ），其相互关系见下图。

1. APQP即产品质量先期策划,是一种结构化的方法，用来确定和制定确保某产品使顾客满意所需的步骤。

产 品质量策划的目标是促进与所涉及的每一个人的联系，以确保所要求的步骤按时完成。

有效的产品质 量策划依赖于公司高层管理者对努力达到使顾客满意这一宗旨的承诺。

产品质量先期策划的益处主要为引导资源，使顾客满意；促进对所需更改的早期识别；避免晚期更改；以最低的成本及时提供优质产品。

产品指令先期策划主要分五个过程：a.计划和定义·如何确定顾客的需要和期望，以计划和定义质量大纲； ·做一切工作必须把顾客牢记心上； ·确认顾客的需要和期望已经十分清楚。

b.产品的设计与开发·讨论将设计特征发展到最终形式的质量策划过程诸要素；·小组应考虑所有的设计要素，即使设计是顾客所有或双方共有； ·步骤中包括样件制造以验证产品或服务满足“服务的呼声”的任务；·一个可行的设计应能满足生产量和工期要求，也要考虑质量、可靠性、投资成本、重量、单件成本和时间目标；●DFMEA1技术和定义2产品设计和开发3过程 设计和开发4产品和过程 确认5反馈、评定和纠正措施● 1●0● 3● 2● 5● 4●PFMEA●MSA ●SPC ●PPAP●APQP·尽管可行性研究和控制计划主要基于工程图纸和规范要求，但是本章所述的分析工具也能猎取有价值的信息以进一步确定和优先考虑可能需要特殊的产品和过程控制的特性；·保证对技术要求和有关技术资料的全面、严格的评审；·进行初始可行性分析，以评审制造过程可能发生的潜在问题。

自国际汽车推动小组（IATF）ISO/TS16949：2002汽车行业生产件与相关服务件的组织实施ISO9001:2000的特殊要求的技术规范以来，中国的汽车整车厂纷纷推荐其供应采用这一标准，从而在全国汽车制造界、质量管理界掀起了一股TS16949的热潮。

众所周知，TS16949的五大工具类课程，即生产件批准程序（PPAP 第四版2006）、产品质量先期策划和控制计划（APQP第二版2008）、潜在失效模式及后果分析（FMEA第四版2008）、测量系统分析（MSA第三版2002）、统计过程控制（SPC第二版2005）是IATF所推荐的配套工具类手册。

为了在中国推广和借鉴国际汽车工业质量管理先进经验，促进和提高中国汽车行业整体质量管理和质量保证水平，应广大学员的要求，广州康达内审员培训中心结合汽车行业多年工作的经验，特推出最新版五大核心工具培训课程，该培训班均由具有丰富汽车行业质量管理体系审核经验的高级咨询师授课，将结合深入浅出的案例阐述工具类课程在实际工作中的运用并有针对性的解答学员的疑难问题，充分保证教学质量。

课程名称：TS五大工具培训班课程对象：各级各类管理人士和工程师举办时间：每月一期（为期三天）举办地点：广州燕岭路89号课程费用：2800元/人（包含报名费、资料费、午餐费）课程主讲：Mr.Xu:六西格玛黑带大师，ASQ认证黑带，福特公司六西格玛推行负责人。

Mr.Peng:韩国三星研究院MBB，ASQ认证黑带，三星中国六西格玛推行负责人。

Mr.Cai：黑带大师,6SIGMA专家。

曾在美的、港资亿利达集团等长期从事高层生产品质管理及技术管理，曾接受美国Six Sigma Qualtec 公司黑带培训,获得6SIGMA 黑带资格认证。

多年潜心研究各国外企的生产品质管理特点及先进方法。

主要研究方向为6SIGMA管理及其在企业中的推行策略。

在外企先进品质管理技术方面有较深造诣和丰富实战经验。

已出版品质专著《现代企业品质管理技术》、《6SIGMA品质管理》. 《品质成本推行实务》《6SIGMA 实战》.《6SIGMA设计实战》、《6S/7S推行实务》.<<服务业6SIGMA实战>>.<<精益管理系列4部>>.<<精益6SIGMA实战>>.《如何进行试验设计》等10多部。

IATF（国际汽车行动组织）为了推动TS16949标准的理解和运用，专门出版了五大核心工具应用指南，以此来推动五大工具的应用和推广。

本期就五大工具向各位同仁作简要介绍。

TS16949五大核心工具简介：1、统计过程控制（SPC）SPC是一种制造控制方法，是将制造中的控制项目，依其特性所收集的数据，通过过程能力的分析与过程标准化，发掘过程中的异常，并立即采取改善措施，使过程恢复正常的方法。

实施SPC的目的：对过程做出可靠的评估；确定过程的统计控制界限，判断过程是否失控和过程是否有能力；为过程提供一个早期报警系统，及时监控过程的情况以防止废品的发生；减少对常规检验的依赖性，定时的观察以及系统的测量方法替代了大量的检测和验证工作2、测量系统分析（MSA）测量系统分析（MSA）是对每个零件能够重复读数的测量系统进行分析，评定测量系统的质量，判断测量系统产生的数据可接受性。

实施MSA的目的：了解测量过程，确定在测量过程中的误差总量，及评估用于生产和过程控制中的测量系统的充分性。

MSA促进了解和改进（减少变差）。

在日常生产中，我们经常根据获得的过程加工部件的测量数据去分析过程的状态、过程的能力和监控过程的变化；那么，怎么确保分析的结果是正确的呢？我们必须从两方面来保证：（1）是确保测量数据的准确性/质量，使用测量系统分析（MSA）方法对获得测量数据的测量系统进行评估；（2）是确保使用了合适的数据分析方法，如使用SPC工具、试验设计、方差分析、回归分析等。

MSA使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要成分。

3、失效模式和效果分析（FMEA）潜在的失效模式和后果分析（FMEA）作为一种策划用作预防措施工具，其目的是发现、评价产品/过程中潜在的失效及其后果；找到能够避免或减少潜在失效发生的措施并不断地完善。

实施FMEA的目的：能够容易、低成本地对产品或过程进行修改，从而减轻事后修改的危机。

TS16949五大工具分别是：产品质量先期策划（APQP）、测量系统分析（MSA）、统计过程控制（SPC）、生产件批准（PPAP）和潜在失效模式与后果分析（FMEA）第一：APQP 产品质量先期策划一、QFD 简介-简单介绍APQP的背景和基本原则二、APQP详解（五个阶段）1）项目的确定阶段●立项的准备资料和要求●立项输出的结果和记录2）产品研发阶段●产品研发需要事先考虑和参考的要求和信息，以确保尽可能预防产品设计问题的产生●产品研发阶段输出的结果和记录3）过程研发阶段●过程研发需要事先考虑和参考的要求和信息，以确保尽可能预防生产中问题的产生●过程研发阶段输出的结果和记录4）设计方案的确认●进行试生产的要求和必须的输出结果5）大规模量产阶段●持续改进三、控制计划●控制计划在质量体系中的重要地位●控制计划的要求第二：MSA 测量系统分析测量系统必须处于统计控制中，这意味着测量系统中的变差只能是由于普通原因而不是由于特殊原因造成的。

这可称为统计稳定性；测量系统的变差必须比制造过程的变差小；变差应小于公差带；测量精度应高于过程变差和公差带两者中精度较高者，一般来说，测量精度是过程变差和公差带两者中精度较高者的十分之一；测量系统统计特性可能随被测项目的改变而变化。

若真的如此，则测量系统的最大的变差应小于过程变差和公差带两者中的较小者。

一、MSA的目的、适用范围和术语二、测量系统的统计特性三、测量系统变差的分类四、测量系统变差（偏倚、重复性、再现性、稳定性、线性）的定义、图示表达方式五、测量系统研究的准备六、偏倚的分析方法、判定准则七、重复性、再现性的分析方法、判定准则八、稳定性的分析方法、判定准则九、线性的分析方法、判定准则十、量型测量系统研究指南十一、量具特性曲线十二、计数型量具小样法研究指南十三、计数型量具大样法研究指南十四、案例研究第三：PPAP 生产件批准程序PPAP的目的是用来确定供方是否已经正确理解了顾客工程设计记录和规范的所有要求，并且在执行所要求的生产节拍条件下的实际生产过程中，具有持续满足这些要求的潜能，是目前最完善的供应商选择与控制系统。

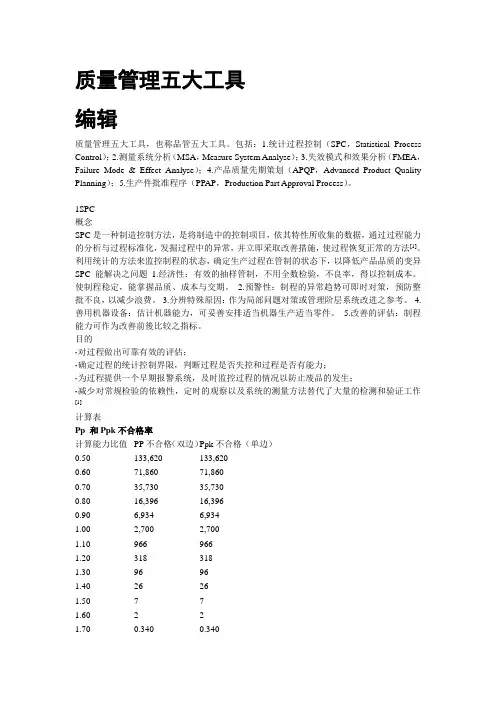

质量管理五大工具编辑质量管理五大工具，也称品管五大工具。

包括：1.统计过程控制（SPC，Statistical Process Control）；2.测量系统分析（MSA，Measure System Analyse）；3.失效模式和效果分析（FMEA，Failure Mode & Effect Analyse）；4.产品质量先期策划（APQP，Advanced Product Quality Planning）；5.生产件批准程序（PPAP，Production Part Approval Process）。

1SPC概念SPC是一种制造控制方法，是将制造中的控制项目，依其特性所收集的数据，通过过程能力的分析与过程标准化，发掘过程中的异常，并立即采取改善措施，使过程恢复正常的方法[1]。

利用统计的方法来监控制程的状态，确定生产过程在管制的状态下，以降低产品品质的变异SPC能解决之问题1.经济性：有效的抽样管制，不用全数检验，不良率，得以控制成本。

使制程稳定，能掌握品质、成本与交期。

2.预警性：制程的异常趋势可即时对策，预防整批不良，以减少浪费。

3.分辨特殊原因：作为局部问题对策或管理阶层系统改进之参考。

4.善用机器设备：估计机器能力，可妥善安排适当机器生产适当零件。

5.改善的评估：制程能力可作为改善前後比较之指标。

目的·对过程做出可靠有效的评估；·确定过程的统计控制界限，判断过程是否失控和过程是否有能力；·为过程提供一个早期报警系统，及时监控过程的情况以防止废品的发生；·减少对常规检验的依赖性，定时的观察以及系统的测量方法替代了大量的检测和验证工作[1]计算表Pp 和Ppk不合格率计算能力比值PP不合格（双边）Ppk不合格（单边）0.50133,620133,6200.6071,86071,8600.7035,73035,7300.8016,39616,3960.906,9346,9341.002,7002,7001.109669661.203183181.3096961.4026261.50771.60221.700.3400.3401.800.0600.0601.900.0120.0122.000.0020.002[2]2MSA一是确保测量数据的准确性/质量，使用测量系统分析（MSA）方法对获得测量数据的测量系统进行评估；二是确保使用了合适的数据分析方法，如使用SPC工具、试验设计、方差分析、回归分析等。

质量管理五⼤⼯具介绍五⼤⼯具(SPC,MSA,FMEA,APQP,PPAP)名词解释：SPC:Statistical Process Control，统计过程控制MSA:Measure System Analyse，测量系统分析FMEA:Failure Mode & Effct Analyse, 失效模式和效果分析APQP:Advanced Product Quality Planning, 产品质量先期策划PPAP:Production Part Approval Process, ⽣产件批准程序APQP=Advanced Product Quality Planning中⽂意思是:产品质量先期策划（或者产品质量先期策划和控制计划）是QS9000/TS16949质量管理体系的⼀部分。

定义及其他知识点：产品质量策划是⼀种结构化的⽅法，⽤来确定和制定确保某产品使顾客满意所需的步骤。

产品质量策划的⽬标是促进与所涉及每⼀个⼈的联系，以确保所要求的步骤按时完成。

有效的产品质量策划依赖于⾼层管理者对努⼒达到使顾客满意这⼀宗旨的承诺。

ppap⽣产件批准程序(Production part approval process)ppap⽣产件提交保证书：主要有⽣产件尺⼨检验报告,外观检验报告,功能检验报告,材料检验报告;外加⼀些零件控制⽅法和供应商控制⽅法；主要是制造形企业要求供应商在提交产品时做ppap⽂件及⾸件，只有当ppap⽂件全部合格后才能提交；当⼯程变更后还须提交报告。

ppap是对⽣产件的控制程序，也是对质量的⼀种管理⽅法。

SPC开放分类：质量、管理、质量管理、质量控制SPC是Statistical Process Control的简称统计过程控制利⽤统计的⽅法来监控制程的状态，确定⽣产过程在管制的状态下，以降低产品品质的变异SPC能解决之问题1.经济性：有效的抽样管制，不⽤全数检验，不良率，得以控制成本。

TS16949的五大工具工作學習日記 2009-05-16 11:02 阅读53 评论0 字号：大大中中小小TS16949的五大工具：APQP、PPAP、FMEA、MSA、SPC一、APQP=Advanced Product Quality Planning 产品质量先期策划是生产件批准程序的参考指南，讲解了从产品设计开发到样件生产、试生产、生产控制计划的全过程。

二、PPAP=Production Part Approval Process 生产件批准程序即生产件认可过程,要求按照节拍生产,制造出的样件用于验证生产能力.PPAP生产件提交保证书:主要有生产件尺寸检验报告（FAI）,外观检验报告(AAR),功能检验报告（这部分如是给客户提供原料，则多数由客户自行进行组装后的功能测试）, 材料检验报告(SGS);外加一些零件控制方法和供应商控制方法，包括：失效模式与效应分析（FMEA）、制造工程品质控制计划（PMP即QC 工程图）、量测系统分析（MSA含GR&R）、作业标准（SOP）、检验标准（SIP）、初期制程能力分析（CPK）等;主要是制造型企业要求供应商在提交产品时做PPAP 文件及首件(样品)，只有当ppap文件全部合格后才能提交，即正常交貨（除非客戶特許）；当工程变更后还须提交报告。

PPAP是对生产件的控制程序，也是对质量的一种管理方法。

這里品保QA或QE參與的部分有：PMP、CPK、SIP、MSA和PSA(產品承認書的確認)、產品的檢驗與測試等。

TS/ISO規定應提交的文件和報告有：1. Design Records（设计记录/图纸）2. Any authorized Engineering Change Documents（工程更改文件）3. Engineering Approval, when required （客户工程批准）4. Design FMEA [Separate #]（设计FMEA）5. Process Flow Diagram（过程流程图）6. Process FMEA [Separate #]（过程FMEA）7. Dimensional Results（尺寸量测结果）8. Material & Performance Test Results（材料/性能测试结果）9. Initial Process Study [New Title]（初始过程能力研究）10. Measurement System Analysis Studies（测量系统分析研究）11. Qualified Laboratory （合格的实验室文件） Documentation12. Control Plan（控制计划）13. Part Submission Warrant（零件提交保证书）14. Appearance Approval Report（外观核准报告，如需要）15. Bulk MaterialsReq.Checklist16. Sample Product [Separate #]（送样零组件/确定的送样数量）17. Master Sample [Separate #]（标准样件/封样用）18. Checking Aids（检查辅具）19. Records of Compliance with Customer-Specific Requirements（顾客特定要求的承诺记录/有毒物质依规范执行WSS-M99P9999-A1）/《OTS报告）/（D/CC 核准书面记录）（遵照规范执行的声明）? 质量指数（Quality Indices）– Cpk- 稳定过程的能力指数，s的估计基于子组内变差–Ppk- 性能指数，s的估计基于总体变差? 初始过程研究的接受准则? Index Value > 1.67 ：过程满足顾客的要求，批准后可以按照控制计划开始生产。

TS16949五大核心工具的应用：APQP/FMEA/SPC/MSA/PPAP 五大核心工具简称APQP: Advanced Product Quality Planning（产品质量先期策划）FMEA: Potential Failure Mode and Effects Analysis （潜在的失效模式与后果分析）SPC: Statistical Process Control （统计过程控制）MSA: Measurement System Analysis（测量系统分析）PPAP: Production Parts Approval Process（生产件批准程序）工具一：APQP1、APQP定义∙采用系统化方法确定和通过必要的步骤（分阶段）∙明确相关方职责（任务与工作内容）∙满足顾客对产品的要求（输入要求）2、APQP的作用∙引导资源，使顾客满意；∙促进对所需更改的早期识别；∙避免晚期更改；∙以最低的成本及时提供优质产品。

3、APQP的过程控制方法3、产品质量策划4、APQP的基本原则（1）组织小组APQP第一步是建立横向协调小组，确定职责；（2）确定范围识别顾客要求，期望；（3）小组间的联系项目小组应就策划工作经常与顾客取得联系，定期举行会议；（4）培训小组成员必须经过培训，具有如何来满足顾客要求和期望的各种技能；（5）顾客与供方的参与顾客参与，与顾客共同进行质量策划；供方参与，与供方共同进行质量策划；（6）同步工程横向协调小组要进行产品质量策划，按批准的计划实施，全体成员协同配合，努力实现目标，尽早生产出优质产品；（7）控制计划样件、试生产、生产（8）问题的解决解决产品设计和/或加工过程中的问题；（9）制订产品质量策划的进度计划小组成立后的第一项工作：制定项目开发计划；（10）确保进度满足顾客进度计划要符合顾客产品质量策划进度要求。

小组应准备修改产品质量计划以满足顾客的期望。

5、APQP各阶段（过程）输入输出（1）计划和项目确定阶段：（2）产品设计和开发阶段：（3）过程设计和开发：（4）产品和过程确认：（5）反馈、评定和纠正措施阶段：工具二：FMEA1、定义：∙FMEA是一组使设计、制造/装配过程尽可能完善的系统化的活动；∙FMEA是一种识别产品或过程中的潜在失效，以便在失效影响到顾客之前采取改进措施的分析工具；∙FMEA是一种使用十分普遍的思维方法日常生产中几乎每人都在使用这种方法。
