灯泡贯流式机组推力瓦温度高跳闸原因分析

某火电厂330MW机组推力瓦温高原因分析及处理一、问题描述某火电厂330MW机组在运行过程中，推力瓦温出现了较高的情况，给机组的正常运行带来了一定的影响。

需要对此问题进行分析，并提出相应的处理措施。

二、问题分析1. 推力瓦温高的原因(1) 燃烧过程中的不完全燃烧：不完全燃烧会导致燃气中含有大量的未燃烧气体，这些气体在进入推力瓦中后会引起温度升高。

(2) 油泵异常：油泵异常可能导致推力瓦温异常升高，例如油泵供油不足或油压过大等。

(3) 机组设备损坏：机组设备的损坏或故障可能导致推力瓦温升高，如润滑油冷却器泄漏、涡轮机叶片损坏等。

(4) 系统堵塞：推力瓦进气系统的堵塞可能导致进气不畅，进而引起推力瓦温升高。

2. 推力瓦温高的影响(1) 减小了机组的运行效率。

推力瓦温高会导致机组的热效率下降，这会增加燃料的消耗，并减少机组的发电能力。

(2) 加重了设备的磨损。

推力瓦温高会使机组设备受热膨胀，从而增加设备的磨损和疲劳破坏的风险。

(3) 影响机组的可靠性和稳定性。

推力瓦温高可能导致机组的故障和停机，从而影响机组的可靠性和稳定性。

三、处理措施针对推力瓦温高的原因，我们可以采取以下措施进行处理：1. 加强燃烧控制。

控制燃烧过程可以减少不完全燃烧，降低燃气中未燃烧气体的含量，从而减少推力瓦温的升高。

2. 检修和更换油泵。

定期检查油泵的工作情况，确保油泵运行正常，避免供油不足或油压过大等问题的发生。

3. 定期检修机组设备。

定期对机组设备进行检修，及时发现和处理设备的损坏和故障，避免设备故障对推力瓦温的影响。

4. 清洗和维护进气系统。

定期清洗进气系统，确保进气通畅，避免系统堵塞对推力瓦温的影响。

四、结论推力瓦温高是某火电厂330MW机组运行过程中的一个问题，原因可能包括不完全燃烧、油泵异常、机组设备损坏和系统堵塞等。

推力瓦温高会影响机组的运行效率、设备的磨损和机组的可靠性和稳定性。

针对这个问题，我们可以通过加强燃烧控制、检修和更换油泵、定期检修设备以及清洗和维护进气系统等措施进行处理。

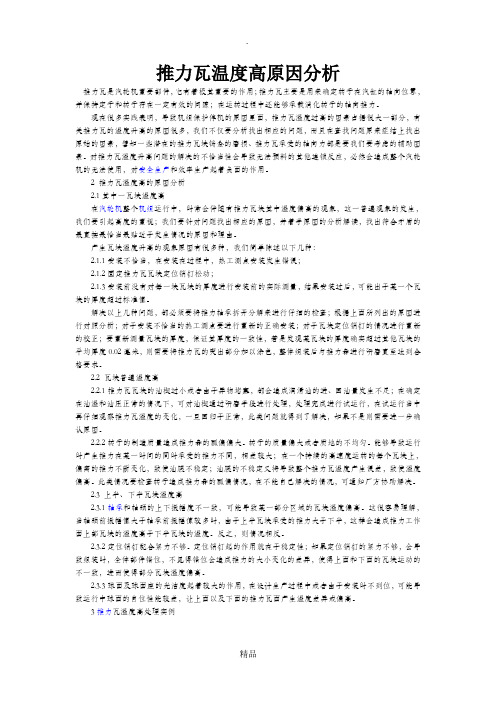

推力瓦温度高原因分析推力瓦是汽轮机重要部件，它有着极其重要的作用；推力瓦主要是用来确定转子在汽缸的轴向位置，并保持定子和转子存在一定有效的间隙；在运转过程中还能够承载消化转子的轴向推力。

现在很多实践表明，导致机组保护停机的原因里面，推力瓦温度过高的因素占据很大一部分，有关推力瓦的温度升高的原因很多，我们不仅要分析找出相应的问题，而且在查找问题原来症结上找出原始的因素，譬如一些潜在的推力瓦块钨金的磨损、推力瓦承受的轴向力都是要我们要考虑的辅助因素。

对推力瓦温度升高问题的解决的不恰当性会导致无法预料的其他连锁反应，必然会造成整个汽轮机的无法使用，对安全生产和效率生产起着负面的作用。

2 推力瓦温度高的原因分析2.1其中一瓦块温度高在汽轮机整个机组运行中，时常会伴随有推力瓦块其中温度偏高的现象，这一普遍现象的发生，我们要引起高度的重视；我们要针对问题找出相应的原因，并着手原因的分析解读，找出符合矛盾的最直接最恰当最贴近于发生情况的原因和理由。

产生瓦块温度升高的现象原因有很多种，我们简单陈述以下几种：2.1.1安装不恰当，在安装在过程中，热工测点安装发生错误；2.1.2固定推力瓦瓦块定位销钉松动；2.1.3安装前没有对每一块瓦块的厚度进行安装前的实际测量，结果安装过后，可能出于某一个瓦块的厚度超过标准值。

解决以上几种问题，都必须要将推力轴承拆开分解来进行仔细的检查；根据上面所列出的原因进行对照分析；对于安装不恰当的热工测点要进行重新的正确安装；对于瓦块定位销钉的情况进行重新的校正；要重新测量瓦块的厚度，保证其厚度的一致性，若是发现某瓦块的厚度确实超过其他瓦块的平均厚度0.02毫米，则需要将推力瓦的突出部分加以涂色，整体组装后与推力盘进行研磨直至达到合格要求。

2.2 瓦块普遍温度高2.2.1推力瓦瓦块的油楔过小或者由于异物堵塞，都会造成润滑油的进、回油量发生不足；在确定在油温和油压正常的情况下，可对油楔通过研磨手段进行处理，处理完成进行试运行，在试运行当中再仔细观察推力瓦温度的变化，一旦回归于正常，此类问题就得到了解决，如果不是则需要进一步确认原因。

大型灯泡贯流式机组轴承油系统存在的问题及对策摘要：与立式机组相比，灯泡贯流机组轴承油系统相对复杂，转子、大轴、水轮机等转动部件的重量全部通过轴瓦传递给管形座，大轴转动时，如果轴承不能及时散热，在其接触表面温度将急剧上升，造成烧瓦及大轴变形事故。

为了防止此类事故，一般采用轴承油循环水冷却系统来实现对轴瓦及大轴的保护。

所以灯泡贯流机组轴承油系统运行情况直接影响到机组的安全运行。

关键词：轴承油系统；冷却器；油混水装置1 引言本文通过介绍水电厂轴承油系统运行近10年来存在问题的分析处理以及设备的改造过程，来说明如何针对大型灯泡贯流机组水电站的要求与特点，以供新建大型灯泡贯流式机组电厂与设计单位参考，选择或设计更安全可靠的机组轴承油系统。

2 灯泡贯流式机组概述贯流式水轮发电机组的特点，主要在于其引水部件、转轮以及排水部件等，都需要布置于同一条轴线上，水流平直通过，是一种适用于开发利用低水头、大流量水力资源的良好机型。

而贯流式机组又包括了各种不同的机型，其中以灯泡贯流式机组最为广泛使用，具有较强的适应性。

灯泡贯流式机组所采用的是水平布置，其水轮机并没有蜗壳，土建过程中的开挖量也相对较小。

而发电机装置则是设置于灯泡形壳体内，安置在水轮机流道中。

机组中采用直锥扩散形的尾水管，因此流道短且平直、对称，具有良好的水流特性，此外还具备转轮效率较高、过流量大、建设周期短、总体投资省等优势。

但是该机组也存在一定的缺点，比如单位电量耗水量大、油系统复杂、安装及大修难度大等。

灯泡贯流式水电机组具有较高的工作效率，且过流量大、建设周期短、投资少，所以倍受青睐。

我国的灯泡贯流式机组起步较晚，但是通过积极引进、消化并吸收国外先进技术，尤其是在近十年以来，通过中外合资的方式，为灯泡贯流式机组的开发与研究提供了重要支持。

在这种情况下，经过多年的研究与发展，国内的相关厂家已经在该水电机组的灯泡机组设计与制造方面，大大提高了能力和水平。

有些大型灯泡机组通常由国内的厂家来实行设计与制造，其中只有转轮、叶片此类个别的部件需要通过国外引进，自己生产不仅能够提高国内的灯泡机组制造水准与质量，还可以减低资金，避免不必要的支出，并缩短建设工期，因此，这种机组采购模式非常值得推广。

推力瓦瓦温升高的原因分析及应采取措施卫颂歌【摘要】本文通过对辽宁省铁岭市柴河水库管理局电厂1#、2#机组推力瓦瓦温升高的各种因素的分析,阐述了该型号推力瓦瓦温升高的原因是由于原始设计不足、镜板硬度降低达不到要求进而使其粗糙度降低、推力瓦刮瓦质量不高、推力瓦打受力不均、温差大等原因造成的,并说明针对这些原因相应采取的处理措施.【期刊名称】《中国新技术新产品》【年(卷),期】2011(000)001【总页数】1页(P108)【关键词】瓦温升高;原因;措施【作者】卫颂歌【作者单位】辽宁本溪观音阁水库管理局,辽宁本溪,117100【正文语种】中文【中图分类】TM31 前言辽宁省柴河水库管理局电厂装有3台水轮发电机组,总容量7030kW,发电机出口电压为6.3kV,经2台主变并入66kV国家电网。

1#和2#机组均为天津发电设备厂1974年出厂的机组，机组型号均为HL240-LJ-140，青狮潭型。

该机组是1976年开始投产发电，额定转速为300转/分，轴向推力为34.5吨，额定出力为3200千瓦。

该机组的推力瓦由8块扇型瓦组成，因为资金问题两台机组在多年运行中只检修了一次。

由于瓦温逐年在升高，多年运行温度均在59～60℃之间，直接影响了水轮发电机组的安全可靠运行。

因此柴河水库于2006年外聘观音阁水库电厂技术人员对两台机组进行了一次大修，大修过程中着重研究处理了推力瓦瓦温升高的问题。

我们也在此次大修中为解决此类机组瓦温升高的问题总结了一些经验，可以对相同类型的电站瓦温升高的问题的原因分析及处理起到一定的指导借鉴作用。

2 瓦温升高原因分析及处理轴承摩擦所产生的热量必须由有冷却器将其吸收带走，使推力轴瓦摩擦产生的温度稳定在轴承合金允许的温度范围之内。

水轮机的推力瓦一般采用的是锡基轴承合金，最高温度为70℃。

运行时通常温度控制在50～60℃为宜，超过60℃就属于偏高，达到70℃就应发出报警信号并事故停机。

鉴于测温装置的测温可靠性以及误差等原因，一般电站都把报警温度设定在60℃，65℃就事故停机了。

贯流式机组灯泡中心调整问题的分析与处理发表时间：2020-11-20T14:26:19.110Z 来源：《中国电业》2020年7月第19期作者：蒋加胜[导读] 目前，贯流式水轮机正大量应用于中低水头电站。

由于贯流式水轮机具有较高的发电效率和较低的蒋加胜国家电投云南国际桥街电站679109摘要：目前，贯流式水轮机正大量应用于中低水头电站。

由于贯流式水轮机具有较高的发电效率和较低的建设投资，因此在电力能源建设领域具有重要的地位。

贯流式水轮机有着多种型式，其中灯泡贯流式机组主要应用于大中型发电机组。

但是在机组的建设安装过程中，由于灯泡中心轴线的调整问题，常常会导致机组出现一些运行故障。

本文便针对其轴线调整方法进行了重点分析，并总结了相关调整问题的处理方法。

关键词：灯泡贯流式机组；中心轴线；调整方法；引言：灯泡贯流式机组是当前最适宜低水头电站使用的机型，这种水轮机组具有高转速、大过流量、水力利用率高等优点，并且其机组结构较为简单，安装施工过程更为方便，可以减少建设投资。

随着低水头电站在我国多个区域开始大量建设并投入应用，灯泡贯流式机组的应用前景也越来越广阔。

为了提高灯泡贯流式机组的运行稳定性，避免因机组故障给电站生产造成损失。

所以，必须重点处理好灯泡贯流式机组的轴线调整问题，保证灯泡中心轴线调整方法的科学性和可靠性。

一、灯泡中心轴线的调整理论由于灯泡贯流式机组属于半贯流式机组，所以在对灯泡贯流式机纽进行检修时，检修内容较多，工作强度较大，检修周期也比较长。

其中，针对机组中心轴线的调整工作是灯泡贯流式机组检修的核心内容，中心轴线的调整质量将直接决定整个机组的运行情况。

因此，调整灯泡贯流式机组的中心轴线时，要以机组自身的结构特点为依据，采取最合适的调整方法。

在初次安装灯泡贯流式机组时，安装控制的基准线是通过机组中心轴线和转轮中心线来确定的。

并在此基准线的基础上，进行尾水管和座环的安装。

座环安装完毕后，可进行主轴和导水机构的安装工作。

灯泡贯流式水轮发电机组常见故障分析及处理付雪辉（国家电投集团广西长洲水电开发有限公司，广西 梧州 543002）摘 要：本文分析了灯泡贯流式水轮发电机组常见故障发生的原因，提出了消除设备缺陷的措施，同时分析运行值班人员对设备异常及时有效的处理过程，将事故消灭在萌芽状态，保证设备的安全稳定运行。

关键词：灯泡贯流；常见故障；分析处理国家电投集团广西长洲水电站位于广西梧州市上游12km的浔江干流上，电站横跨三江两岛。

从右到左的建筑物是内江厂房开关站、内江发电厂房（6台机）、内江泄水闸（12孔）、长洲岛、中江泄水闸（15孔）、泗化洲岛、外江厂房开关站、鱼道、外江发电厂房（9台机）、外江泄水闸（16孔）、1号船闸、冲沙闸、2号船闸、外江右岸土坝。

坝顶高程34.6m、坝长3521m，库区上游多年平均流量6120m3/s，电站安装15台单机容量42MW的灯泡贯流式水轮发电机组，总装机容量为630MW，年设计发电量30亿kWh，是一座以发电为主，兼顾航运、灌溉等综合效益的大型水利枢纽。

长洲水电站自投产以来，基本保证了设备的安全稳定运行，但期间也出现过设备异常现象，经过分析处理，消除了设备的安全隐患。

本文就近年来运行过程中设备出现的问题，简述所采取的处理方法及防范措施。

1 机组运行过程常见故障分析及处理1.1 机组出口电缆温度偏高1.1.1 原因分析灯泡贯流式机组由于空间结构比较狭窄，发电机出口到出口断路器之间采用电缆连接，长洲发电机定子出线每相采用4根交联聚乙烯绝缘聚氯乙烯护套电缆连接，电缆从定子出线端沿电缆桥架呈品字形均匀排布。

发电机在运行中，电缆通过一定负载电流时产生发热的现象。

由于绝缘性能不好，造成绝缘电阻较小、电缆过载、电缆通风散热效果不理想，影响了电缆的正常散热，有可能造成机组出线电缆过热。

1.1.2 处理措施1.1.2.1 出线电缆桥架增加散热风机在机组定子出线电缆桥架层下游侧增加通风机，原8.75m电缆桥架层每台机组下游侧均安装一台通风机。

灯泡式贯流水轮发电机组发导瓦瓦温过高的原因分析和解决方案——以江西赣州某水电站为例发布时间：2022-09-20T03:27:40.874Z 来源：《城镇建设》2022年9期5月作者：金强刚、詹君萌、许志翔[导读] 本文对某水电站灯泡式水轮发电机组发导瓦瓦温高的问题进行了剖析金强刚、詹君萌、许志翔中国电建集团华东勘测设计研究院有限公司浙江省杭州市 311100摘要：本文对某水电站灯泡式水轮发电机组发导瓦瓦温高的问题进行了剖析，并对发导瓦瓦温高问题提出解决方案——修磨加深发导瓦油槽及修磨加深发导瓦进、出油边深度。

望能对遇到类似问题的技术人员提供一定的参考价值。

关键词：水轮发电机组;发导瓦瓦温过高;解决方案前言近年来，新建水电站越发少了，水电站的检修、改造工程日渐兴盛、节节攀高。

水电站检修是因为水轮发电机组出现了各种各样的故障，又或者是使用年限到了总会出现一些这样那样的故障需要检修才能恢复正常使用功能。

面对越来越多的机组检修、改造工程，也会遇到越来越多的疑难杂症，本文对造成水轮发电机组发导瓦瓦温过高的原因进行了探究和分析，并结合某水电站实际应用案例给出了合理的解决方案。

某水电站位于赣州市八境台风景点附近的章江河段，距下游章贡两江汇合口450m，是一座以改善城市环境、增加旅游景观为主，兼有河道整治、发电和航运等综合利用效益的水利枢纽工程。

电站装机容量为3×2500KW。

机组为灯泡式贯流机组，发导瓦位于组合轴承内部，从上游至下游方向，其组成为8块反推瓦、镜板、8块正推瓦，发导瓦。

发导瓦由两瓣瓦面组成，内瓦面由巴氏合金铸造而成，外部由高强度合金铸造，外部外围是球面结构。

发导瓦的设计报警瓦温是60摄氏度。

整套组合轴承无水冷系统，供油分为反推瓦供油、正推瓦供油、发导瓦供油。

润滑油经过对轴承的润滑及冷却后，由一根总排油管排出至低位油箱，再由低位油箱的润滑油泵泵至高位油箱，高位油箱的润滑油通过供油管对组合轴承供油，形成组合轴承润滑油循环系统。

浅析灯泡贯流式机组导叶卡阻及处理摘要：水轮发电机组运行过程时，主要通过导叶开闭控制水轮机的过水量来调节机组的转速，因此水轮发电机组导叶能否正常运转对整个机组安全运行起到了非常重要的作用。

文章通过分析灯泡贯流式机组水轮机导叶卡阻原因并提出了相应处理措施。

关键词：灯泡贯流式机组；水轮机；导叶卡阻引言改革开放以来，人们的生活水平逐渐提高，各类家电也走近千家万户，用电紧张问题日渐突出。

为了保障供电正常，不仅需要采用科学合理的方式科学用电，还应该加大发电产业开发。

基于此，本文主要以灯泡贯流式水轮发电机组为研究对象，希望通过对导叶卡阻问题的研究，进一步提高水力发电厂的供电水平。

1、灯泡贯流式水轮发电机组概述贯流式水轮发电机组的特点，主要在于其引水部件、转轮以及排水部件等，都需要布置于同一条水平轴线上，水流平直通过各部件，是一种适用于开发利用低水头、大流量水力资源的良好机型。

而贯流式机组又包括了各种不同的机型，其中以灯泡贯流式机组使用最为广泛，具有较强的适应性。

灯泡贯流式机组所采用的是水平布置，其水轮机没有蜗壳，土建过程中的开挖量也相对较小。

而发电机装置则是设置于灯泡形壳体内，安置在水轮机流道中。

机组排水部件采用直锥扩散形的尾水管，因此流道短且平直、对称，具有良好的水流特性，此外还具备转轮效率较高、过流量大、建设周期短、总体投资省等优势。

但是该机组也存在一定的缺点，比如单位电量耗水量大、油系统复杂、安装及大修难度大等。

灯泡贯流式水轮机运行要求：（1）水头对卧式机组的出力和运行工况影响明显。

运行水头一旦下降，机组的出力和运行工况就会立即改变，过低时将会使机组出现运行工况较差、转轮室震动较大等一系列问题。

因此，必须合理调度水库，经常清理拦污栅前的杂物，以保证机组的正常运行。

（2）随主机不间断连续运行的辅助设备可靠性高。

如果不断运行的辅助设备中的轴承润滑油泵突然停止运行，则会导致机组事故停机；机组冷却的轴流风机以及冷却循环水泵，如果运行停止，也会使机组事故停机；机组液压操作油系统中的调速器油泵、压缩气系统均要求备用油泵及备用压缩机在主用油泵（压缩机）因故障退出运行时能自动投入运行，保证压力油罐的压力在一定范围内，否则均会使机组事故停机。

***水电厂2#机组推力瓦烧坏的处理
***电站是引进奥地利灯泡贯流式机组最早的电站，总装机容量为4×18MW。

1983年初第一台机组发电，同年六月第二台机组发电，机组在试运行的过程中出了事故。

一、故障现象
2#机安装完成以后，在72小时试运行过程中出现了正推力轴瓦温度突然升高，电气测温装置同时发出紧急停机指令，机组停机。

二、检查情况
1、2#机退出试运行，组合轴承解体检查后发现4#推力瓦损坏，瓦面钨金部分脱落；
2、推力环护罩固定螺栓有4个断脱；
3、事故前轴承油温、油压及油流正常。

三、原因分析
1、推力环护罩固定螺栓原设计为M10的螺栓，在运行中断脱，系螺栓的强度不够造成；
2、护罩螺栓断脱后在组合轴承内相互摩擦，其金属颗粒混入油中后被带进轴瓦与镜板之间引起烧瓦；
3、4#正推力瓦的调整垫比设计厚度小0.21mm。

四、处理措施
1、更换4#推力瓦，在推力瓦背后加垫后符合设计要求；
2、更换轴承系统油；
3、按制造厂商通知的要求，将推力环护罩固定螺栓由原来的M10更换为M12，同时在护罩上加钻了排油孔减少螺栓受力，以防类似事故发生；
4、调速器集油箱加装了油冷却器，降温达17ºC，以1#机为例，油温55.5ºC下降至38ºC。

灯泡贯流式机组的振动因素与控制措施发布时间：2021-09-09T00:34:05.536Z 来源：《新型城镇化》2021年13期作者：杨通铭[导读] 能够更加全面地掌握灯泡贯流式机组的支撑特点，了解导致灯泡贯流式机组振动的主要影响因素。

从江航电枢纽项目管理有限公司贵州 557400摘要：众所周知，发电运行不仅仅是追求发电效益的最大化，更重要的是确保机组的安全稳定运行，水轮发电机组的振动因素分析与控制变得非常重要。

灯泡贯流式机组建设周期短、运行效率高的优势，在国内运用十分广泛。

但由于灯泡贯流式机组本身结构特点，比较容易产生振动。

因此研究灯泡贯流式机组振动及运行控制措施具有重要的现实意义。

本文将分析灯泡贯流式机组运行中的振动因素及必要的运行控制措施。

关键词：控制技术；灯泡贯流式；振动越限；运行措施引言灯泡贯流式机组具备运行效率高、过机流量大等优点，但是由于结构特点容易引发机组振动，威胁水电站的运行安全，因此对于灯泡贯流式机组振动问题的研究具有重要的现实意义，能够更加全面地掌握灯泡贯流式机组的支撑特点，了解导致灯泡贯流式机组振动的主要影响因素。

1灯泡贯流式机组的结构特点在灯泡贯流机组中，水平布置一根主轴，连接着发电机与水轮机，其中转动的部分，则采用两个支点支撑，在发电机一端设置发导轴承，在水轮机一端设置水导轴承。

灯泡头设置在前端，管形座起到重要支撑作用，辅助支撑设置在灯泡体左右水平和垂直方向上。

由于灯泡贯流式机组结构的特殊性，机组布置主要靠管型座、灯泡头灯泡体竖井、垂直支撑以及左右水平支撑固定，机组的稳定性较立式机组差。

这是其振动也比其他形式的机组严重的主要因素。

2灯泡贯流式机组的振动影响因素2.1液体气蚀造成的机组振动在液体流动过程中，如果温度一定，当压力下降到某一特定的压力值，就会出现液体气化或者溶解的情况，进而在液体内部形成空穴。

这样就会破坏液相流体运动的连续性，通常把这种液体气化或者溶解的现象称为空化。
