灯泡贯流式机组—水机部分分析

灯泡贯流式水轮发电机组常见故障分析及处理江西省赣州市 341000摘要：灯泡贯流式水轮机组由于在开发低水头资源和潮汐能源方面的突出优势，将在未来清洁能源的发展中发挥更大的作用。

基于此，本文重点论述了灯泡贯流式水轮发电机组常见故障及处理。

关键词：灯泡贯流式机组；故障；处理灯泡贯流式机组比一般水轮机机组具有更多优势，但也存在一定缺陷，加止各外在因素影响，致使在实际运行中会出现各种故障。

因此，必须采取有效措施加以解决，使灯泡贯流式机组在我国得到更好的使用和安全稳定运行，并在实际应用中不断完善安全技术措施。

这不仅要从设备技术层面加强及完善各项安全技术措施，更要不断加强对人员安全思想教育，增强安全意识，落实安全责任，全面提高安全管理水平；只有这样，才能有效保证灯泡贯流式机组的检修安全，为我国的电力和经济建设作出更大贡献。

一、灯泡贯流式水轮发电机组概述灯泡贯流式水轮发电机组是指沿卧轴水平方向布置，将水轮机中的过流部件卧式布置在同一条线上，将发电机密封在水轮机上游侧的金属灯泡体内，并将发电机与水轮机主轴水平连接的一种装置。

在该装置中，水流轴向先流经流道，与轴对称流经转轮叶片，最后流出直锥形尾水管；此外，灯泡体还包括机组轴承、轴系支撑结构等装置。

灯泡贯流式水轮发电机组利用双向多层V型密封处理转轮叶片，导叶密封包括立面、端面密封，导叶上下轴颈位置的密封包括导叶轴颈内外保护套、O型密封圈、球面轴承、导叶轴承补套、压环等，能控制漏水引发的能力损失，确保机组稳定运行。

操作轴系统与导叶接力器开启腔和关闭腔、桨叶接力器通过比例阀组连接，受油器将压力油输送到桨叶接力器的位置，完成对桨叶开度的控制。

灯泡贯流式水轮发电机组具有锥形的尾水管，整体效率高，水流在水轮机进口到出口位置变化小，能量损失少，一些水电站水轮机的整体效率能达到90%以上。

同时，由于过流能量大，比转速高，出力大，灯泡贯流式水轮发电机组在相同水头和出力作用下，水轮机和发电机尺寸小，配套的厂房土建量小，能有效降低企业成本。

灯泡贯流式水轮发电机组的优化对策分析灯泡贯流式水轮发电机组是一种利用水力能量发电的装置，通过水流转动水轮发电，是一种可再生能源发电方式。

目前在灯泡贯流式水轮发电机组的运行过程中存在一些问题，比如效率低、运行成本较高、维护难度大等。

需要对灯泡贯流式水轮发电机组进行优化，以提高发电效率、降低运行成本，并且减少维护难度。

本文将从技术优化、运行管理和维护保养三个方面进行对策分析。

一、技术优化：1. 设备更新升级：对于老旧的水轮发电机组进行设备更新升级，包括更换耗损严重的部件和采用新型的材料和技术，以提高发电效率和降低维护成本。

2. 流道优化设计：对水轮发电机组的流道进行优化设计，通过模拟分析和试验验证，调整流道结构，减小水流阻力，提高水轮转速，增加发电效率。

3. 水轮形状优化：通过优化水轮的叶片形状和角度，改善水轮的叶片流体动力学性能，以提高水轮的转动效率和发电效率。

二、运行管理：1. 增加水位监测系统：安装水位监测系统，实时监测水位情况，保证水轮发电机组在合适的水位范围内运行，避免出现水轮无法转动或水位过高造成设备损坏的情况。

2. 定期维护检查：建立定期维护和检查制度，定期对水轮发电机组进行维护和检查，及时发现和解决问题，确保设备的正常运行。

3. 运行数据分析：建立运行数据分析系统，对发电机组的运行数据进行统计和分析，发现问题并加以解决，提高设备的运行效率和可靠性。

三、维护保养：1. 定期清洗保养：定期对水轮和流道进行清洗保养，保持水轮表面的清洁，减小水流阻力，提高发电效率。

2. 防腐防锈处理：对水轮发电机组的金属部件进行防腐防锈处理，延长设备的使用寿命，减少维修成本。

3. 建立备件库存：建立备件库存，备有常用易损件和关键部件，以便及时更换，减少因零部件缺失而导致的停机损失。

通过以上对策分析，可以有效提高灯泡贯流式水轮发电机组的发电效率，降低运行成本，并且减少维护难度，从而更好地发挥水力资源的利用效率，促进可再生能源的发展。

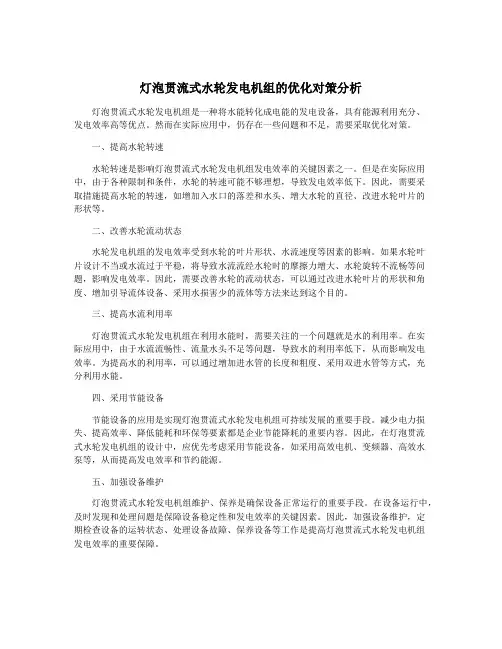

灯泡贯流式水轮发电机组的优化对策分析灯泡贯流式水轮发电机组是一种将水能转化成电能的发电设备，具有能源利用充分、发电效率高等优点。

然而在实际应用中，仍存在一些问题和不足，需要采取优化对策。

一、提高水轮转速水轮转速是影响灯泡贯流式水轮发电机组发电效率的关键因素之一。

但是在实际应用中，由于各种限制和条件，水轮的转速可能不够理想，导致发电效率低下。

因此，需要采取措施提高水轮的转速，如增加入水口的落差和水头、增大水轮的直径、改进水轮叶片的形状等。

二、改善水轮流动状态水轮发电机组的发电效率受到水轮的叶片形状、水流速度等因素的影响。

如果水轮叶片设计不当或水流过于平稳，将导致水流流经水轮时的摩擦力增大、水轮旋转不流畅等问题，影响发电效率。

因此，需要改善水轮的流动状态，可以通过改进水轮叶片的形状和角度、增加引导流体设备、采用水损害少的流体等方法来达到这个目的。

三、提高水流利用率灯泡贯流式水轮发电机组在利用水能时，需要关注的一个问题就是水的利用率。

在实际应用中，由于水流流畅性、流量水头不足等问题，导致水的利用率低下，从而影响发电效率。

为提高水的利用率，可以通过增加进水管的长度和粗度、采用双进水管等方式，充分利用水能。

四、采用节能设备节能设备的应用是实现灯泡贯流式水轮发电机组可持续发展的重要手段。

减少电力损失、提高效率、降低能耗和环保等要素都是企业节能降耗的重要内容。

因此，在灯泡贯流式水轮发电机组的设计中，应优先考虑采用节能设备，如采用高效电机、变频器、高效水泵等，从而提高发电效率和节约能源。

五、加强设备维护灯泡贯流式水轮发电机组维护、保养是确保设备正常运行的重要手段。

在设备运行中，及时发现和处理问题是保障设备稳定性和发电效率的关键因素。

因此，加强设备维护，定期检查设备的运转状态、处理设备故障、保养设备等工作是提高灯泡贯流式水轮发电机组发电效率的重要保障。

总之，灯泡贯流式水轮发电机组的优化对策需要从提高水轮转速、改善水轮流动状态、提高水流利用率、采用节能设备和加强设备维护等方面入手，从而实现发电效率的最大化和设备的可持续发展。

灯泡贯流式水轮发电机组常见故障分析及处理付雪辉（国家电投集团广西长洲水电开发有限公司，广西 梧州 543002）摘 要：本文分析了灯泡贯流式水轮发电机组常见故障发生的原因，提出了消除设备缺陷的措施，同时分析运行值班人员对设备异常及时有效的处理过程，将事故消灭在萌芽状态，保证设备的安全稳定运行。

关键词：灯泡贯流；常见故障；分析处理国家电投集团广西长洲水电站位于广西梧州市上游12km的浔江干流上，电站横跨三江两岛。

从右到左的建筑物是内江厂房开关站、内江发电厂房（6台机）、内江泄水闸（12孔）、长洲岛、中江泄水闸（15孔）、泗化洲岛、外江厂房开关站、鱼道、外江发电厂房（9台机）、外江泄水闸（16孔）、1号船闸、冲沙闸、2号船闸、外江右岸土坝。

坝顶高程34.6m、坝长3521m，库区上游多年平均流量6120m3/s，电站安装15台单机容量42MW的灯泡贯流式水轮发电机组，总装机容量为630MW，年设计发电量30亿kWh，是一座以发电为主，兼顾航运、灌溉等综合效益的大型水利枢纽。

长洲水电站自投产以来，基本保证了设备的安全稳定运行，但期间也出现过设备异常现象，经过分析处理，消除了设备的安全隐患。

本文就近年来运行过程中设备出现的问题，简述所采取的处理方法及防范措施。

1 机组运行过程常见故障分析及处理1.1 机组出口电缆温度偏高1.1.1 原因分析灯泡贯流式机组由于空间结构比较狭窄，发电机出口到出口断路器之间采用电缆连接，长洲发电机定子出线每相采用4根交联聚乙烯绝缘聚氯乙烯护套电缆连接，电缆从定子出线端沿电缆桥架呈品字形均匀排布。

发电机在运行中，电缆通过一定负载电流时产生发热的现象。

由于绝缘性能不好，造成绝缘电阻较小、电缆过载、电缆通风散热效果不理想，影响了电缆的正常散热，有可能造成机组出线电缆过热。

1.1.2 处理措施1.1.2.1 出线电缆桥架增加散热风机在机组定子出线电缆桥架层下游侧增加通风机，原8.75m电缆桥架层每台机组下游侧均安装一台通风机。

灯泡贯水轮发电机水轮发电机结构设计结构简介及有限元分析2012年2月灯泡贯水轮发电机结构介绍发电机总体结构采用国际上大中型贯流机组常用的两支点悬吊型结构，发电机与水轮机共用一根轴。

发电机通风冷却系统采用国际上大中型贯流机组流行的径、轴向混合强迫通风、一次循环冷却方式。

一、总体布置灯泡式水轮发电机由定子、转子、组合轴承、灯泡体和球面支撑等主要部件组成。

定子下游侧固定在水轮机管形座上，上游侧与泡体把合，联接法兰面上设有两道橡胶密封圈。

发电机与水轮机共用一根轴，转子上游侧把合集电环支架，下游侧与主轴把合，使转子呈悬臂式结构。

发电机组合轴承位于转子下游侧，集正、反向推力轴承、导轴承为一体，结构紧凑。

组合轴承承受机组转动部件的径向载荷及水轮机正、反向水推力。

灯泡体由泡头、锥体和进人竖井组成，相互间均为法兰联接，联接法兰面上设有两道橡胶密封圈。

球面支撑位于灯泡体下部，承受灯泡体向下的重力和流道充水后向上的浮力。

在灯泡体两侧各有一个水平支撑，承受因水流引起的振动力矩。

两种支撑结构基本相同，均为浮动支撑方式，以适应机组运行期间因水流和发热引起的变形，保证定子、转子间隙不会产生变化。

发电机定子、转子及轴承的重力、轴向水推力、偏心磁拉力和短路扭矩全部由水轮机管形座承担。

发电机密封面可靠密封，除采用橡胶密封圈外，重要面还辅以厌氧密封胶。

发电机采用常压密闭循环强迫通风冷却系统。

发电机采用机械制动方式。

二、定子1）定子机座定子机座分两瓣（若运输条件许可，定子机座采用整圆结构，这样对防水止漏更有好处），采用大齿压板结构以保证铁芯质量，在顶环和底环上分别开有两道矩形密封沟槽，以便用橡胶密封条和密封胶来保证机座与锥体及管形座的良好密封。

机座各层环板之间通过立筋相联。

环板上开有通风口，以形成轴向通风道。

2）定子铁芯定子铁芯采用国产50W270优质冷轧无取向高导磁硅钢片冲制、厚度0.5mm，冲片两面均匀涂有热烘F级绝缘漆，以使涡流损耗降到最小。

灯泡贯流式水轮发电机组的优化对策分析1. 引言1.1 研究背景灯泡贯流式水轮发电机组是一种常见的水力发电装置，利用水流的动能转换成机械能驱动发电机发电。

随着社会经济的发展和能源需求的增长，水力发电作为清洁可再生能源的重要组成部分受到了广泛关注。

在灯泡贯流式水轮发电机组的实际应用中，存在着一些效率不高、材料成本高和可靠性低等问题，限制了其发电性能和使用寿命。

为了解决这些问题，需要对灯泡贯流式水轮发电机组进行优化设计，提高其工作效率、降低材料成本并提升其可靠性。

通过研究灯泡贯流式水轮发电机组的工作原理和存在的问题，可以制定相应的对策，在实践中不断优化改进，促进水力发电技术的发展与应用。

1.2 问题提出在灯泡贯流式水轮发电机组的运行过程中，存在着一些问题需要我们去解决。

首先是发电效率较低的问题，当前灯泡贯流式水轮发电机组在能量转化方面的效率还有待提高。

其次是材料成本较高的问题，由于采用的材料成本较高，导致整体制造成本居高不下。

灯泡贯流式水轮发电机组在可靠性方面也存在隐患，需要针对这些问题提出相应的对策措施。

为了提高灯泡贯流式水轮发电机组的性能和效率，我们需要深入研究并制定相应的优化对策。

1.3 研究意义研究对灯泡贯流式水轮发电机组进行优化对策，不仅可以提高其发电效率，降低能源消耗，减少排放排污，还可以降低材料成本，提高设备可靠性，延长设备使用寿命，减少维护成本。

对灯泡贯流式水轮发电机组进行优化研究具有重要意义。

通过对灯泡贯流式水轮发电机组的优化研究，可以为提高我国水力发电产能和效率，推动清洁能源发展，促进节能减排做出重要贡献。

积累的经验和成果可以为其他水力发电机组的优化提供参考和借鉴，促进整个水力发电行业的发展和进步。

深入研究灯泡贯流式水轮发电机组的优化对策具有重要的实践意义和推动作用。

2. 正文2.1 灯泡贯流式水轮发电机组的工作原理灯泡贯流式水轮发电机组是一种常用的水力发电设备，利用水流的动能转化为机械能，再通过发电机将机械能转化为电能。

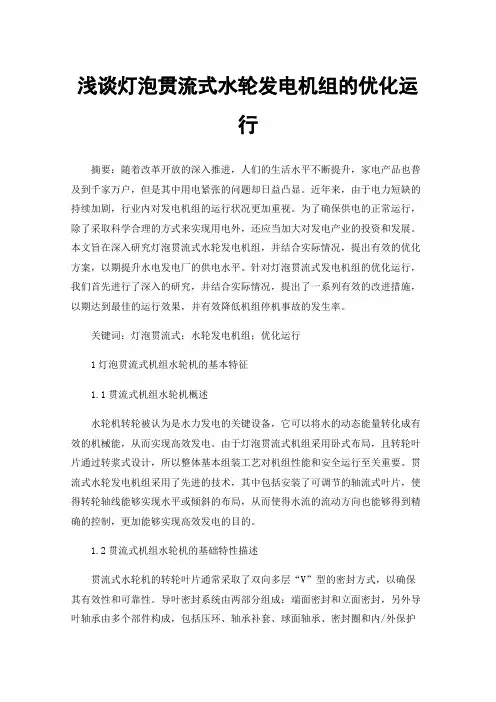

浅谈灯泡贯流式水轮发电机组的优化运行摘要：随着改革开放的深入推进，人们的生活水平不断提升，家电产品也普及到千家万户，但是其中用电紧张的问题却日益凸显。

近年来，由于电力短缺的持续加剧，行业内对发电机组的运行状况更加重视。

为了确保供电的正常运行，除了采取科学合理的方式来实现用电外，还应当加大对发电产业的投资和发展。

本文旨在深入研究灯泡贯流式水轮发电机组，并结合实际情况，提出有效的优化方案，以期提升水电发电厂的供电水平。

针对灯泡贯流式发电机组的优化运行，我们首先进行了深入的研究，并结合实际情况，提出了一系列有效的改进措施，以期达到最佳的运行效果，并有效降低机组停机事故的发生率。

关键词：灯泡贯流式；水轮发电机组；优化运行1灯泡贯流式机组水轮机的基本特征1.1贯流式机组水轮机概述水轮机转轮被认为是水力发电的关键设备，它可以将水的动态能量转化成有效的机械能，从而实现高效发电。

由于灯泡贯流式机组采用卧式布局，且转轮叶片通过转浆式设计，所以整体基本组装工艺对机组性能和安全运行至关重要。

贯流式水轮发电机组采用了先进的技术，其中包括安装了可调节的轴流式叶片，使得转轮轴线能够实现水平或倾斜的布局，从而使得水流的流动方向也能够得到精确的控制，更加能够实现高效发电的目的。

1.2贯流式机组水轮机的基础特性描述贯流式水轮机的转轮叶片通常采取了双向多层“V”型的密封方式，以确保其有效性和可靠性。

导叶密封系统由两部分组成：端面密封和立面密封，另外导叶轴承由多个部件构成，包括压环、轴承补套、球面轴承、密封圈和内/外保护套等。

这些部件的设计旨在防止水渗透，确保整体机组在正常状态下工作。

通过比例阀组，操作油系统将桨叶和导叶的开度控制在一个特定的范围内，而受油器则将这些控制信息传递给主、辅接力器，以确保桨叶的开度得到有效控制。

此外，为了防止水渗入轮毂，受油器还将压力油输送到高位轮毂油箱。

灯泡贯流式机组水轮机具有多项优势，其中最显著的是，它可以有效地抑制水流的方向变化，减少能量的损失，并且采用锥形尾水管，可以极大地提升尾水管的效率，有些电站的水轮机效率甚至可以达到94%。

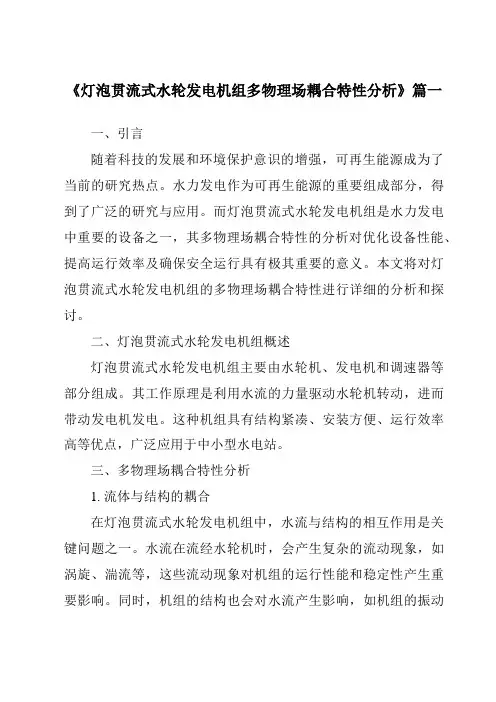

《灯泡贯流式水轮发电机组多物理场耦合特性分析》篇一一、引言随着科技的发展和环境保护意识的增强，可再生能源成为了当前的研究热点。

水力发电作为可再生能源的重要组成部分，得到了广泛的研究与应用。

而灯泡贯流式水轮发电机组是水力发电中重要的设备之一，其多物理场耦合特性的分析对优化设备性能、提高运行效率及确保安全运行具有极其重要的意义。

本文将对灯泡贯流式水轮发电机组的多物理场耦合特性进行详细的分析和探讨。

二、灯泡贯流式水轮发电机组概述灯泡贯流式水轮发电机组主要由水轮机、发电机和调速器等部分组成。

其工作原理是利用水流的力量驱动水轮机转动，进而带动发电机发电。

这种机组具有结构紧凑、安装方便、运行效率高等优点，广泛应用于中小型水电站。

三、多物理场耦合特性分析1. 流体与结构的耦合在灯泡贯流式水轮发电机组中，水流与结构的相互作用是关键问题之一。

水流在流经水轮机时，会产生复杂的流动现象，如涡旋、湍流等，这些流动现象对机组的运行性能和稳定性产生重要影响。

同时，机组的结构也会对水流产生影响，如机组的振动会改变水流的流动状态。

因此，需要综合考虑流体与结构的相互作用，分析机组的动态响应和运行稳定性。

2. 电磁与结构的耦合灯泡贯流式水轮发电机组中的发电机部分涉及到电磁与结构的耦合问题。

发电机在运行过程中会产生电磁力，这些电磁力会作用在发电机结构上，产生振动和应力。

同时，机组的振动也会影响电磁场的分布和发电效率。

因此，需要分析电磁与结构的相互作用，优化发电机设计，减少振动和应力，提高发电效率。

3. 热与流的耦合灯泡贯流式水轮发电机组在运行过程中会产生大量的热量，这些热量需要及时散发以保持机组的正常运行。

然而，热量的产生和散发会与流体的流动产生耦合作用。

一方面，流体的流动会带走部分热量；另一方面，机组的热状态又会影响流体的流动状态。

因此，需要综合考虑热与流的耦合作用，分析机组的热特性，优化散热设计。

四、分析方法为了深入分析灯泡贯流式水轮发电机组的多物理场耦合特性，需要采用合适的分析方法。
