光學設計工具應用於背光顯示器序論LCD （Liquid Crystal Display ）往往需要將光源置於背後，背光模組通常就是用於這些小型、可攜式、電子設備的液晶面板上。

應用上小如手機、PDA ，大至大尺寸的電視螢幕。

背光模組的設計目標，包含了低功率、面積大厚度小、亮度高、光度均勻及可控制視角。

為了能夠達到這些目標並且降低開發成本與時間，使用光學設計軟體輔助來設計是必要的。

本文將敘述利用ORA 開發的LightTools （照明設計分析軟體）來發展最先進的背光設計。

光學設計分析用光學設計分析用於背光模組於背光模組一至多個光源發光經過照明系統改變後，轉變成為所需求的平面或空間的照明分佈。

照明設計軟體必須要能夠建構出不同光源與元件的幾何形狀與光學及特性，而且也必須能夠利用光線追跡計算出光線的行徑與最終的分佈。

光線的分佈是利用Monte Carlo 模擬來計算在所需要的平面或空間的照度、光度或是輝度。

光線利用隨機方式設定位置與方向後從光源發射，經過光學系統後收集至接收器。

照度可以藉由接收表面來計算，而強度的計算可以利用遠場（Far-Field ）接收器來收集。

經由定義接收面上的輝度計，可以計算空間（spatial ）或角度（angular ）的輝度。

在一些例子中，顯示器的色彩分析可能是重要的。

在光源的空間能量分佈上是可以做這樣的詳細設定（例如LED ）。

在結果上可以以量化的方式表現顯示器的CIE 色座標與色溫值，也可以用RGB 混色的方式顯示。

這些都是可以在LightTools 中呈現出來的。

以照明分析軟體的觀點來看，背光顯示器是個獨特的需求。

因為光線可以經由背光板上的密集網點印刷或微小結構導引出來，這個方法會再討論。

透過CAD 來明確的建構出這些特殊微小結構陣列將會導致模型的資料過於龐大。

LightTools 提供了一個功能來定義這些微小的3D 的結構，這些3D Textures 並不是實體幾何形狀卻能在光線追跡時得到一個精確的結果，這讓模型的資料變的較少而且光線計算的速度增加。

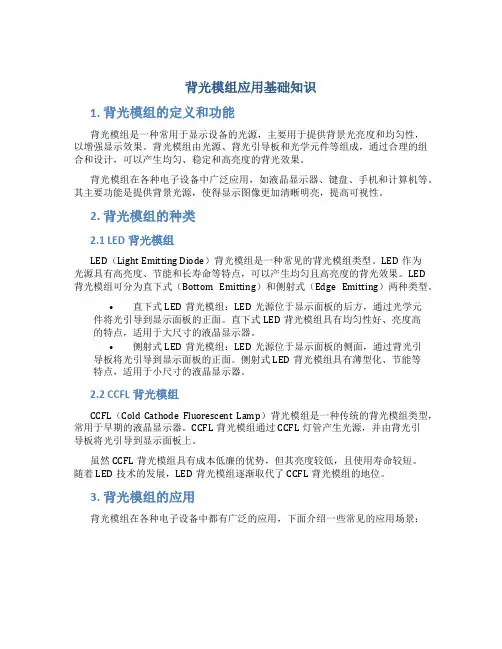

背光模组应用基础知识1. 背光模组的定义和功能背光模组是一种常用于显示设备的光源，主要用于提供背景光亮度和均匀性，以增强显示效果。

背光模组由光源、背光引导板和光学元件等组成，通过合理的组合和设计，可以产生均匀、稳定和高亮度的背光效果。

背光模组在各种电子设备中广泛应用，如液晶显示器、键盘、手机和计算机等。

其主要功能是提供背景光源，使得显示图像更加清晰明亮，提高可视性。

2. 背光模组的种类2.1 LED背光模组LED（Light Emitting Diode）背光模组是一种常见的背光模组类型。

LED作为光源具有高亮度、节能和长寿命等特点，可以产生均匀且高亮度的背光效果。

LED背光模组可分为直下式（Bottom Emitting）和侧射式（Edge Emitting）两种类型。

•直下式LED背光模组：LED光源位于显示面板的后方，通过光学元件将光引导到显示面板的正面。

直下式LED背光模组具有均匀性好、亮度高的特点，适用于大尺寸的液晶显示器。

•侧射式LED背光模组：LED光源位于显示面板的侧面，通过背光引导板将光引导到显示面板的正面。

侧射式LED背光模组具有薄型化、节能等特点，适用于小尺寸的液晶显示器。

2.2 CCFL背光模组CCFL（Cold Cathode Fluorescent Lamp）背光模组是一种传统的背光模组类型，常用于早期的液晶显示器。

CCFL背光模组通过CCFL灯管产生光源，并由背光引导板将光引导到显示面板上。

虽然CCFL背光模组具有成本低廉的优势，但其亮度较低，且使用寿命较短。

随着LED技术的发展，LED背光模组逐渐取代了CCFL背光模组的地位。

3. 背光模组的应用背光模组在各种电子设备中都有广泛的应用，下面介绍一些常见的应用场景：3.1 液晶显示器液晶显示器是背光模组最常见的应用之一。

通过将背光模组放置在液晶显示器的背面，可以提供背光光源，在液晶显示屏上显示图像。

背光模组的亮度和均匀性对于液晶显示器显示效果的质量至关重要。
