背光源基础知识讲解

汇报人：日期:•背光技术概述•背光技术种类及其特点•背光技术的工作原理及实例目•背光技术的优缺点及其发展前景•背光技术的应用案例分析录01背光技术概述背光定义背光灯的分类背光的定义电视手机显示器030201第一代背光技术第二代背光技术第三代背光技术02背光技术种类及其特点特点LED背光技术具有体积小、寿命长、亮度高、色彩丰富等优点，被广泛应用于液晶电视、电脑显示器等领域。

定义LED背光技术是指利用发光二极管（LED）作为背光源，通过控制光线的亮度、色彩等特性，为液晶显示器（LCD）提供照明。

技术发展随着技术的不断进步，LED背光技术的发光效率不断提高，成本不断降低，使得液晶显示器的画质和外观得到进一步提升。

定义特点技术发展特点技术发展定义背投技术具有画面尺寸大、色彩还原性好、亮度高等优点，被广泛应用于家庭影院、会议室等领域。

特点技术发展背投技术03背光技术的工作原理及实例详细描述CCFL背光技术是一种利用冷阴极荧光灯管作为光源的背光技术，具有亮度高、色域广、寿命长等优点。

详细描述CCFL背光技术利用冷阴极荧光灯管作为光源，通过光学膜组将光线散射和折射，形成均匀、柔和的背光。

CCFL背光技术具有亮度高、色域广、寿命长等优点，被广泛应用于液晶电视、显示器等领域。

详细描述背投技术的工作原理及实例总结词详细描述04背光技术的优缺点及其发展前景优点能环保。

体积小：LED背光模块体积较小，可以使得整个显示设备的体积更小，更加便携。

•长寿命：LED背光寿命长，能够保证显示设备长时间稳定运行。

01020304亮度高：CCFL背光亮度高，适合在明亮环境下使用。

寿命较短：CCFL背光寿命较短，需要经常更换灯管。

优点能耗较高：CCFL背光能耗较高，需要消耗较多的能源。

010203040506缺点安全性问题：激光光源具有一定的安全隐患，需要注意背光技术的发展前景LED背光技术将继续占据主导地位随着LED技术的不断发展，LED背光的性能和制造成本将得到进一步提升，未来将继续占据主导地位。

LED背光源背光源（Backlight）简介一、背光源的起源及发展：背光源的发展可以追溯到二战时期。

当时用超小型钨丝灯作为飞机仪表的背光源。

这是背光源发展的初始阶段。

经过半个世纪的发展，如今背光源已经成为电子独立学科，并逐步形成研究开发热点。

随着液晶显示技术的不断发展，液晶显示器特别是彩色液晶显示器的应用领域也在不断拓宽。

受液晶显示器的市场拉动，背光源产业，呈现一派繁荣景象。

二、背光源的分类：LCD为非发光性的显示装置，须要藉助背光源才能达到显示的功能。

背光源性能的好坏除了会直接影响LCD显像质量外，背光源的成本占LCD模块的3-5%，所消耗的电力更占模块的75%，可说是LCD模块中相当重要的零组件。

高精细、大尺寸的LCD，必须有高性能的背光技术与之配合，因此当LCD产业努力开拓新应用领域的同时，背光技术的高性能化(如高亮度化、低成本化、低耗电化、轻薄化等)亦扮演着幕后功臣的角色LCD面板的光源。

主要由光源、导光板、光学用膜片、塑胶框等组成。

背光源具有亮度高，寿命长、发光均匀等特点。

目前主要有EL、CCFL及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式。

随着LCD模组不断向更亮、更轻、更薄方向发展，侧光式CCFL式背光源成为目前背光源发展的主流。

电致发光(EL)背光源体薄量轻，提供的光线均匀一致。

它的功耗很低，要求的工作电压为80～100Vac，提供工作电压的逆变器可把5/12/24Vdc的输入变换为交流输出。

但EL背光源的使用寿命有限(在50%亮度条件下的平均使用寿命为3000～5000小时，在更高的亮度水平上使用寿命将大为缩短)，因此，理想的EL背面照明用逆变器允许输出电压和频率随着EL灯泡的老化而增加，从而延长采用EL的背面照明光源的显示器的有效使用寿命。

SupeSite/X-Space官方站EL背面照明对于像手表、数字台式钟和单色PDA等需要极度微弱的照明以便在光线朦胧或昏暗条件下使用的小型反射式LCD应用而言是较为适用的。

**电子股份有限公司背光源基础知识教学资料2008.8200881、背光源的功能背光源的功能w细微的棱角具有反射、折射、收集、释放光的功能减少整体设计的厚度的功能，减少整体设计的厚度。

2、背光源的材质背光源的材质基材：Polyester film聚酯薄膜棱角层：Acrylic resin压克力树脂Acrylic resin背光源的结构3、背光源的结构3.1 由Acrylic resin 所制成的棱角被涂布于PET 膜基材上。

3.2 横截面构造图rism structureflat side PET 厚度:50um :°棱角角度: 90棱角间距: 24um背光源的物料特性4、背光源的物料特性62um ±10um厚度：62um样品尺寸：根据客户图面5、背光源的光学特性单张膜的轴向辉度增益：最小值为1.45、背光源的外观检测背光源的测试条件：外观质量将使用3M标准观察器CIS设备根据测试条件外观质量将使用5.2.6所定义的适用性原则FFU来评估。

BEF BEF的棱镜面向上。

将扩散的白光透过，的棱镜面向上距样品边缘1.0mm的中间区域。

水平观测角度±45°内。

垂直观测角度±45°内。

眼睛至样品的距离至少25cm。

判定规格背光源的允收标准6、背光源的允收标准如果在上文测试条件的条件下可观察到缺陷，参照上文规格表格中的标准进行判断。

如果缺陷（灰尘等附着物或污物）可用电离空气吹去，则如果缺陷（灰尘等附着物或污物）可用电离空气吹去则样品可接受。

背光源测量方法7、背光源测量方法项目测试方法增益样品：240mm x 175mm背光源：侧光式背光源设备: Minolta公司的辉度仪LS-110在暗室中，于垂直方向测量背光板发光面中心。

的背光板法线方向亮度L没有BEF的背光板法线方向亮度：Ln有BEF的背光板法线方向亮度：LdGain=Ld/Ln用下式计算增益：Gain Ld/Ln色差Color (JIS K7103,色差计标准白板JIS K7105) 光源(D65/10)样品: 40mm x 40mm步骤：如下图所示，将反面贴在标准白板上的样品放置在色差计上。

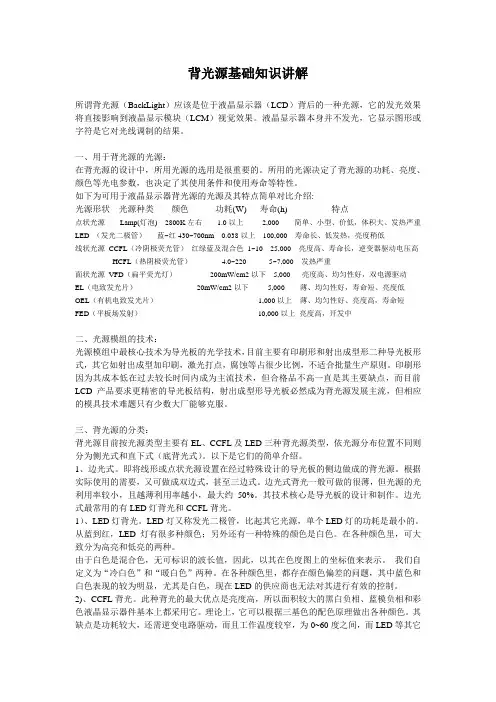

背光源基础知识讲解所谓背光源（BackLight）应该是位于液晶显示器（LCD）背后的一种光源，它的发光效果将直接影响到液晶显示模块（LCM）视觉效果。

液晶显示器本身并不发光，它显示图形或字符是它对光线调制的结果。

一、用于背光源的光源：在背光源的设计中，所用光源的选用是很重要的。

所用的光源决定了背光源的功耗、亮度、颜色等光电参数，也决定了其使用条件和使用寿命等特性。

如下为可用于液晶显示器背光源的光源及其特点简单对比介绍:光源形状光源种类颜色功耗(W) 寿命(h) 特点点状光源Lamp(灯泡) 2800K左右 1.0以上2,000 简单、小型、价低，体积大、发热严重LED （发光二极管）蓝~红430~700nm 0.038以上100,000 寿命长、低发热，亮度稍低线状光源CCFL（冷阴极荧光管）红绿蓝及混合色1~10 25,000 亮度高、寿命长，逆变器驱动电压高HCFL（热阴极荧光管） 4.0~220 5~7,000 发热严重面状光源VFD（扁平荧光灯）200mW/cm2以下5,000 亮度高、均匀性好，双电源驱动EL（电致发光片）20mW/cm2以下5,000 薄、均匀性好，寿命短、亮度低OEL（有机电致发光片）1,000以上薄、均匀性好、亮度高，寿命短FED（平板场发射）10,000以上亮度高，开发中二、光源模组的技术：光源模组中最核心技术为导光板的光学技术，目前主要有印刷形和射出成型形二种导光板形式，其它如射出成型加印刷，激光打点，腐蚀等占很少比例，不适合批量生产原则。

印刷形因为其成本低在过去较长时间内成为主流技术，但合格品不高一直是其主要缺点，而目前LCD产品要求更精密的导光板结构，射出成型形导光板必然成为背光源发展主流，但相应的模具技术难题只有少数大厂能够克服。

三、背光源的分类：背光源目前按光源类型主要有EL、CCFL及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式（底背光式）。

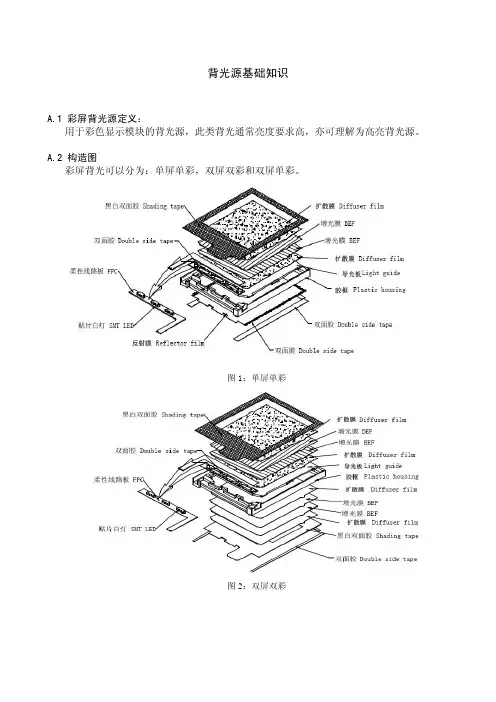

背光源基础知识A.1 彩屏背光源定义：用于彩色显示模块的背光源，此类背光通常亮度要求高，亦可理解为高亮背光源。

A.2 构造图彩屏背光可以分为：单屏单彩，双屏双彩和双屏单彩。

图1：单屏单彩图2：双屏双彩图3：双屏单彩图4：双屏单彩+彩膜片（注：图中在增光膜上面的扩散膜，通常被带扩散效果的增光膜取代。

）A.3 部件分述A.3.1 LEDlight-emitting diode的缩写，即发光二极管，背光源所采用的光源之一。

在彩屏背光中使用的LED，属于“侧发光贴片LED”（贴片LED的英文名称为：SMD）。

直接决定了，背光源的亮度及色度性能。

SMD的原理构造：运用蓝色芯片激发黄色荧光粉得到白光。

LED我们需要关注的性能参数如下：外形（Outline），LED的封装外形。

LED的外形，影响焊盘的设计。

特别是LED的厚度，间接的决定了背光的厚度。

（具体外形，请查阅相应LED的技术规格书。

）正向电流（Forward Current），LED的工作电流。

彩屏背光使用的侧发光SMD，额定正向电流为20mA。

正向电压（Forward Voltage），LED的工作电压。

侧发光SMD的正向电压，都是在20mA 下测定的。

并根据实际值，对LED进行了分级。

发光强度（Luminous Intensity），LED的光强。

侧发光SMD的发光强度，是按照20mA 条件下点亮，进行测量并分级的。

当正向工作电流在10-20mA时，发光强度和电流是近似线性关系。

即当使用15mA工作时，LED的发光强度可以估算为20mA条件下的3/4。

色坐标（Chromaticity Coordinate），LED颜色在CIE 1931色谱图中的坐标值（x，y），用来界定LED的颜色。

侧发光SMD的色坐标，是在20mA条件下测定分级的。

寿命（Life time），在室温25℃条件下，额定工作电流点亮时，LED的半衰期。

寿命与工作电流和温度成反比。

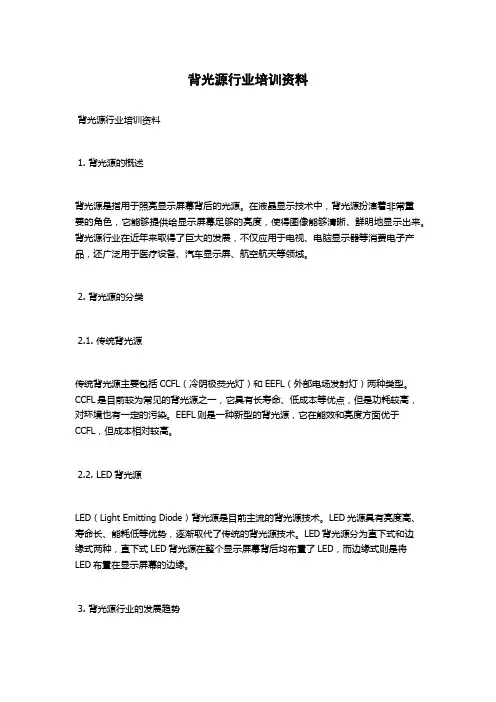

背光源行业培训资料背光源行业培训资料1. 背光源的概述背光源是指用于照亮显示屏幕背后的光源。

在液晶显示技术中，背光源扮演着非常重要的角色，它能够提供给显示屏幕足够的亮度，使得图像能够清晰、鲜明地显示出来。

背光源行业在近年来取得了巨大的发展，不仅应用于电视、电脑显示器等消费电子产品，还广泛用于医疗设备、汽车显示屏、航空航天等领域。

2. 背光源的分类2.1. 传统背光源传统背光源主要包括CCFL（冷阴极荧光灯）和EEFL（外部电场发射灯）两种类型。

CCFL是目前较为常见的背光源之一，它具有长寿命、低成本等优点，但是功耗较高，对环境也有一定的污染。

EEFL则是一种新型的背光源，它在能效和亮度方面优于CCFL，但成本相对较高。

2.2. LED背光源LED（Light Emitting Diode）背光源是目前主流的背光源技术。

LED光源具有亮度高、寿命长、能耗低等优势，逐渐取代了传统的背光源技术。

LED背光源分为直下式和边缘式两种，直下式LED背光源在整个显示屏幕背后均布置了LED，而边缘式则是将LED布置在显示屏幕的边缘。

3. 背光源行业的发展趋势3.1. 趋向超薄化随着显示技术的发展，人们对显示屏幕的要求越来越高，其中之一就是要求显示屏越来越薄。

背光源作为显示屏的重要组成部分，也需要提供足够的亮度和均匀度，并同时实现超薄化的设计。

3.2. 趋向高亮度和高对比度亮度和对比度是衡量显示屏质量的重要指标，背光源的性能直接影响到显示屏的亮度和对比度。

未来背光源行业将继续提高亮度和对比度，以便更好地满足用户对画质的要求。

3.3. 趋向节能和环保节能和环保已经成为各行各业发展的重要关注点，背光源行业也不例外。

传统的背光源技术相对较为耗能，对环境也有一定的污染，而LED背光源具有节能和环保的特点，未来背光源行业将更加注重研发和推广LED背光源技术。

4. 背光源行业培训的重要性背光源是显示技术的核心之一，掌握背光源技术对于从事相关行业的人员来说是非常重要的。

LED背光源基础黄驹深圳帝晶实业有限公司主要内容v白光背光源色度区分v CIE色度坐标图v主要结构v主要物料介绍v设计参考v LED背光源生产流程v检验标准白光背光源色度区分0.3390.3600.3050.2950.3180.3390.2950.276y 0.330.3300.2830.2870.3300.3300.2830.296x 暖白色区冷白色区坐标CIE色度坐标图LED背光源主要结构扩散片v1、扩散片扩散片的作用除了修正光行进的角度外，对于破坏全反射面的光学结构也具有覆盖作用，扩散片的主要光学参数有透过率和舞面程度，耐UV性能，抗刮、耐磨性，耐侯性，增光效果。

扩散片主要是将一些微小的扩散粒子涂布在高透光性的膜片（PET，PC）上，其光学行为是利用光通过扩散粒子产生光扩散效果扩散片的结构扩散片扩散片扩散片v扩散片除了扩散颗粒涂布分式，还有利用压印的微小结构来打散图象造成模糊效果。

v下扩散片的主要作用将导光板折射出来的光线打模糊，以避免某些位置光线强，某些位置光线弱的问题v上扩散片的主要作用是消除上下增光膜造成的光衍射现象（牛顿环现象）和保护增光膜以避免表面划伤牛顿环现象增光膜v利用材料和结构物理特性改变光的行进方向，而使在某一角度范围内的光线得以聚集。

以达到增亮效果。

是由特殊材料和镀膜技术以及成型技术作成的薄膜，一般厚度50-100微米。

v目前增光膜类型主要有BEFⅡ，BEFⅢ，BEFⅡv在PET基材上COATING锯齿或波浪型的PMMA结构v作用是改变光的行进方向以达到聚集效果，因而提高亮度，一张BEF单一方向增量是60%，两张垂直方向重叠可增亮120%,但同时会牺牲部分视角的亮度BEFⅡBEFⅢv BEFⅢ与BEFⅡ不同之处在Randon pattern 可避免MOIREv集光效果：单一方向增亮59%，两张垂直方向可增亮111%v将BEFⅢ-T外贴一层matte的扩散层，避免静电以及干涉想象BEFⅢDBEFv3M的专利，具有偏光的特性，结构有多层可反射的偏极光的薄膜贴付而成，可改善光的极化方向，经由反射后再加以利用，避免BEFⅡ直角结构在组装上因外力而破坏Prism而设计出圆弧形结构v DBEF-M 主要是将DBEF表面外加Coating一层Matte，防止因静电而产生Moire的现象v DBEF-D 为防止DBEF易浮曲变形而再加厚且增加上下两层扩散层增光膜v上下BEF裁切角度除了一般常见0°90°还有其他角度，但上下BEF角度差异都是90°。

背光源简介目录→背光源结构图→背光源工作原理→主要组件介绍品质部马迪伽2011年4月冷阴极管反射片下扩散片棱镜层Ⅰ棱镜层Ⅱ上扩散片1/9LED light bar 反射片下扩散片棱镜层Ⅰ棱镜层Ⅱ上扩散片2/9导光板2 背光源工作原理•上两页图中光源(CCFL 或LED light bar)直接或间接(经反射片)进入导光板传播，经由导光板下方的光学结构设计面与反射板对全反射现象的破坏后，光线由导光板的正面以某一角度扩散射出，均匀分布于发光区域内。

•再经由扩散板及棱镜片I、II对光源视野角进行调整，使光线能聚集在液晶显示器的视野角选择内，以配合液晶显示器对光学的特性要求。

3/94/9CCFL（Cold Cathode Fluorescent Lamp冷阴极萤光灯管）由于CCFL灯管具有灯管细小、结构简单、灯管表面温度低、灯管亮度高、易加工成各种形状（直管形、U型等）；使用寿命长、显色性好、发光均匀等优点,所以也是当前TFT-LCD理想的光源。

冷阴极是指无需把阴极加热，而是利用电场的作用来控制界面的势能变化，使阴极内的电子把势能转换为动能而向外发射。

5/9LED(Light Emitting Diode发光二极管)一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电转化为光，LED的特点非常明显，寿命长、光效高、无辐射与低功耗。

LED的光谱几乎全部集中于可见光频段。

6/9导光板主要作用是使从侧面进入的光线均匀地从正面出射，从而将线光源转化为面光源100%75%50%25%25%25%25%25%反射片主要作用是将从反面出射的光线反射到正面，增加光强7/9扩散片主要作用是将较为集中的光线分散，使各处光强更均匀8/9光线在具有准确的间距、角度、厚度及反射度的介质中传播、循环与扩散，以达到增加辉度的效果。

9/9。

背光源知识1、什么是LCDLCD为英文Liquid Crystal Display的缩写，取每字的第一个字母组成，中文多称「液晶平面显示器」或「液晶显示器」。

LCD是一种数字显示技术，可以通过液晶和彩色过滤器过滤光源，在平面面板上产生图象。

其工作原理就是利用液晶的物理特性：通电时排列变得有序，使光线容易通过；不通电时排列混乱，阻止光线通过，说简单点就是让液晶如闸门般地阻隔或让光线穿透。

与传统的阴极射线管（CRT）相比，LCD lcd的优点主要包括零辐射、低功耗、散热小、体积小、图像还原精确、字符显示锐利、无闪烁，降低视觉疲劳等。

不足：与同大小的CRT相比，价格更加昂贵。

2、背光源与LCD的关系由于LCD面板本身不具发光特性，因此，必须在LCD面板上加上一个发光源，方能达到显示效果。

（简单的说，背光源就是提供L CD面板的光源。

背光源的发展源于液晶模组的发展，液晶本身不会发光，需要背光源作为照明光源。

因此，背光源的质量决定了液晶显示屏的亮度、色阶等重要参数。

）背光模块(Backlight)即是提供LCD 显示器产品中一个背面光源的光学组件，简单来说，背光模块即为LCD显示器的一个关键零组件，因此，是依附于下游LCD显示器的非标准化产品。

3、背光源的构成：主要由光源、导光板、光学用膜片、塑胶框等组成。

4、背光源的特点：背光源具有亮度高、寿命长、发光均匀等特点。

LED背光源有经下特点：1）、亮度高，色彩好，色域广，发光均匀；2）、驱动电流较小（10——15mA），功耗低，寿命长（2——5万小时）；3）、厚度小（0.8——1mm），适合制作超薄产品。

CCFL背光源与LED相比可以将尺寸做的更大，但驱动电压较高。

5、背光源的类型：目前主要有EL、CCFL及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式。

随着LCD模组不断向更亮、更轻、更薄方向发展，侧光式CCFL式背光源成为目前背光源发展的主流。
