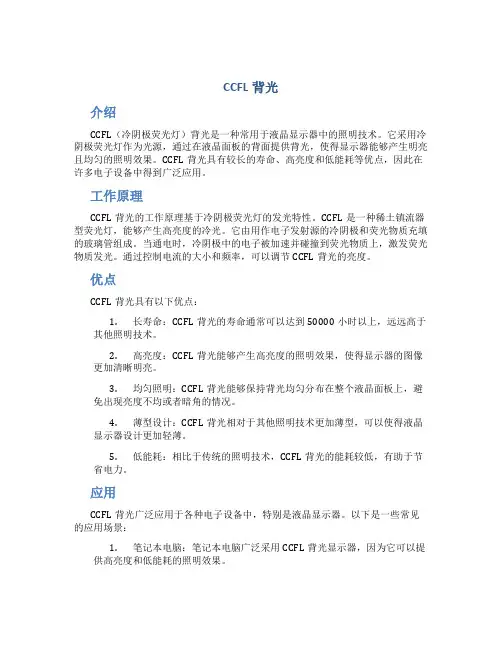

CCFL背光介绍CCFL（冷阴极荧光灯）背光是一种常用于液晶显示器中的照明技术。
它采用冷阴极荧光灯作为光源，通过在液晶面板的背面提供背光，使得显示器能够产生明亮且均匀的照明效果。
CCFL背光具有较长的寿命、高亮度和低能耗等优点，因此在许多电子设备中得到广泛应用。
工作原理CCFL背光的工作原理基于冷阴极荧光灯的发光特性。
CCFL是一种稀土镇流器型荧光灯，能够产生高亮度的冷光。
它由用作电子发射源的冷阴极和荧光物质充填的玻璃管组成。
当通电时，冷阴极中的电子被加速并碰撞到荧光物质上，激发荧光物质发光。
通过控制电流的大小和频率，可以调节CCFL背光的亮度。
优点CCFL背光具有以下优点：1.长寿命：CCFL背光的寿命通常可以达到50000小时以上，远远高于其他照明技术。
2.高亮度：CCFL背光能够产生高亮度的照明效果，使得显示器的图像更加清晰明亮。
3.均匀照明：CCFL背光能够保持背光均匀分布在整个液晶面板上，避免出现亮度不均或者暗角的情况。
4.薄型设计：CCFL背光相对于其他照明技术更加薄型，可以使得液晶显示器设计更加轻薄。
5.低能耗：相比于传统的照明技术，CCFL背光的能耗较低，有助于节省电力。
应用CCFL背光广泛应用于各种电子设备中，特别是液晶显示器。
以下是一些常见的应用场景：1.笔记本电脑：笔记本电脑广泛采用CCFL背光显示器，因为它可以提供高亮度和低能耗的照明效果。
2.液晶电视：许多中低端液晶电视仍然采用CCFL背光，因为它的成本相对较低。
3.广告显示屏：大型室外广告显示屏通常采用CCFL背光，因为它的高亮度使得广告内容更加醒目。
4.工业监控：工业监控设备需要长时间稳定工作，因此常常选择CCFL背光，以保证屏幕的亮度和寿命。
5.医疗设备：医疗设备对显示器的亮度和均匀性要求较高，因此CCFL背光是一种较常见的选择。
总结CCFL背光是一种常用的照明技术，特别适用于液晶显示器。
它具有长寿命、高亮度、均匀照明、薄型设计和低能耗等优点，并且在各种电子设备中得到广泛应用。

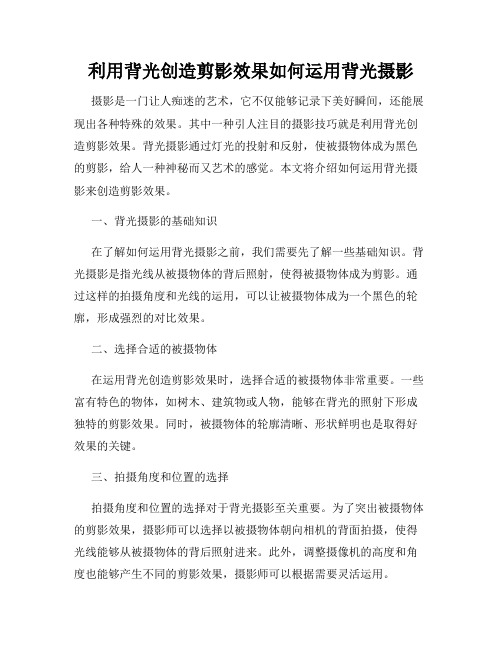

利用背光创造剪影效果如何运用背光摄影摄影是一门让人痴迷的艺术，它不仅能够记录下美好瞬间，还能展现出各种特殊的效果。
其中一种引人注目的摄影技巧就是利用背光创造剪影效果。
背光摄影通过灯光的投射和反射，使被摄物体成为黑色的剪影，给人一种神秘而又艺术的感觉。
本文将介绍如何运用背光摄影来创造剪影效果。
一、背光摄影的基础知识在了解如何运用背光摄影之前，我们需要先了解一些基础知识。
背光摄影是指光线从被摄物体的背后照射，使得被摄物体成为剪影。
通过这样的拍摄角度和光线的运用，可以让被摄物体成为一个黑色的轮廓，形成强烈的对比效果。
二、选择合适的被摄物体在运用背光创造剪影效果时，选择合适的被摄物体非常重要。
一些富有特色的物体，如树木、建筑物或人物，能够在背光的照射下形成独特的剪影效果。
同时，被摄物体的轮廓清晰、形状鲜明也是取得好效果的关键。
三、拍摄角度和位置的选择拍摄角度和位置的选择对于背光摄影至关重要。
为了突出被摄物体的剪影效果，摄影师可以选择以被摄物体朝向相机的背面拍摄，使得光线能够从被摄物体的背后照射进来。
此外，调整摄像机的高度和角度也能够产生不同的剪影效果，摄影师可以根据需要灵活运用。
四、背光灯的运用背光灯是实现背光摄影效果的关键工具，它能够提供背光所需的光线。
摄影师可以选择独立的背光灯来投射光线，也可以利用自然光源，如太阳或街灯等。
无论使用何种光源，保证光线稳定和适度均匀是非常重要的。
五、控制曝光和光线强度在背光摄影中，正确控制曝光值和光线强度是关键。
由于背光的存在，摄像机容易出现曝光不足的问题，因此需要适当调整曝光补偿值。
同时，通过合理调整背光灯的亮度或选择不同的自然光源，可以获得满足需求的光线强度。
六、其他注意事项除了以上的技巧和方法，还有一些其他需要注意的事项。
首先，要时刻注意被摄物体的轮廓和形状，确保剪影效果清晰明了。
其次，拍摄时要注意光线的反射和投射，在调整角度和位置时可以试验不同的效果。
最后，摄影师还可以尝试不同的后期处理方式，如增加对比度、调整暗部和亮部的细节等，来进一步强调剪影效果。
背光源基础知识A.1 彩屏背光源定义：用于彩色显示模块的背光源，此类背光通常亮度要求高，亦可理解为高亮背光源。
A.2 构造图彩屏背光可以分为：单屏单彩，双屏双彩和双屏单彩。
图1：单屏单彩图2：双屏双彩图3：双屏单彩图4：双屏单彩+彩膜片（注：图中在增光膜上面的扩散膜，通常被带扩散效果的增光膜取代。
）A.3 部件分述A.3.1 LEDlight-emitting diode的缩写，即发光二极管，背光源所采用的光源之一。
在彩屏背光中使用的LED，属于“侧发光贴片LED”（贴片LED的英文名称为：SMD）。
直接决定了，背光源的亮度及色度性能。
SMD的原理构造：运用蓝色芯片激发黄色荧光粉得到白光。
LED我们需要关注的性能参数如下：外形（Outline），LED的封装外形。
LED的外形，影响焊盘的设计。
特别是LED的厚度，间接的决定了背光的厚度。
（具体外形，请查阅相应LED的技术规格书。
）正向电流（Forward Current），LED的工作电流。
彩屏背光使用的侧发光SMD，额定正向电流为20mA。
正向电压（Forward Voltage），LED的工作电压。
侧发光SMD的正向电压，都是在20mA 下测定的。
并根据实际值，对LED进行了分级。
发光强度（Luminous Intensity），LED的光强。
侧发光SMD的发光强度，是按照20mA 条件下点亮，进行测量并分级的。
当正向工作电流在10-20mA时，发光强度和电流是近似线性关系。
即当使用15mA工作时，LED的发光强度可以估算为20mA条件下的3/4。
色坐标（Chromaticity Coordinate），LED颜色在CIE 1931色谱图中的坐标值（x，y），用来界定LED的颜色。
侧发光SMD的色坐标，是在20mA条件下测定分级的。
寿命（Life time），在室温25℃条件下，额定工作电流点亮时，LED的半衰期。
寿命与工作电流和温度成反比。
电视机背光显示工作原理电视机背光显示技术是现代液晶显示技术的重要组成部分之一，它通过提供背光光源来照亮液晶面板，使得图像可以清晰地显示出来。
本文将介绍电视机背光显示的工作原理以及常见的背光显示技术。
一、液晶显示技术简介液晶显示技术是一种利用液晶分子在电场作用下的特性来控制光的传递的技术。
液晶分子有两种极性状态，即向列排列和扭曲排列。
当液晶分子处于向列排列时，它们可以通过调节电场来控制光的透过与阻挡。
而背光显示则通过提供背光光源来照亮液晶面板，从而呈现出图像。
二、电视机背光显示工作原理电视机背光显示的工作原理可以简述为以下几个步骤：1. 光源发光：电视机的背光系统主要采用冷阴极荧光灯（CCFL）或LED背光灯作为光源。
这些光源会发出白光，用于照亮液晶面板。
2. 光进光导板：发光的光线会进入光导板，光导板通常由透明的有机玻璃或塑料制成。
光导板可以使光线均匀地分布在液晶面板的表面上。
3. 特殊材料结构：液晶面板之后是一个液晶层，液晶层由液晶分子组成。
这些液晶分子可以通过调节电场来控制透过的光线。
液晶分子的排列方式决定了是否透过光线，从而形成图像。
4. 液晶屏透射：当电视机接收到图像信号时，它会根据图像信号的不同亮度来控制液晶分子的排列情况。
较亮的区域会让液晶分子扭曲，从而允许更多的光线通过；而较暗的区域会让液晶分子向列排列，从而阻挡光线。
5. 图像显示：经过液晶面板的调节，图像会以不同的亮度显示出来。
光线通过透过液晶层，并通过液晶屏的颜色过滤系统，最终投射到用户的眼睛中，形成图像。
三、常见的背光显示技术1. 冷阴极荧光灯（CCFL）背光技术：CCFL背光技术是较早期的背光显示技术，其原理是通过冷阴极荧光灯发射出的冷阴极电子激发荧光层，产生白光。
CCFL背光系统成本较低，但功耗较高且寿命有限。
2. LED背光技术：随着LED技术的发展，它逐渐取代了CCFL背光技术成为主流。
LED背光技术将LED作为背光光源，具有功耗低、寿命长、色彩表现优秀等优点。
背光源（Backlight）原理及简介背光背光源（Backlight）原理及简介背光源对于大多数人来说是一个陌生的概念，所谓背光源（BackLight）应该是位于液晶显示器（LCD）背后的一种光源，它的发光效果将直接影响到液晶显示模块（LCM）视觉效果。
液晶显示器本身并不发光，它显示图形或字符是它对光线调制的结果,背光源的发展可以追朔到二战时期。
当时用超小型钨丝灯作为飞机仪表的背光源。
这是背光源发展的初始阶段。
经过半个世纪的发展，如今背光源已经成为电子独立学科，并逐步形成研究开发热点。
随着液晶显示技术的不断发展，液晶显示器特别是彩色液晶显示器的应用领域也在不断拓宽。
受液晶显示器的市场拉动，背光源产业，呈现一派繁荣景象。
LCD为非发光性的显示装置，须要藉助背光源才能达到显示的功能。
背光源性能的好坏除了会直接影响LCD显像质量外，背光源的成本占LCD模块的3-5%，所消耗的电力更占模块的75%，可说是LCD模块中相当重要的零组件。
高精细、大尺寸的LCD，必须有高性能的背光技术与之配合，因此当LCD产业努力开拓新应用领域的同时，背光技术的高性能化(如高亮度化、低成本化、低耗电化、轻薄化等)亦扮演着幕后功臣的角色背光源是提供LCD面板的光源。
主要由光源、导光板、光学用膜片、塑胶框等组成。
背光源具有亮度高，寿命长、发光均匀等特点。
目前主要有EL、CCFL 及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式（底背光式）。
随着LCD模组不断向更亮、更轻、更薄方向发展，侧光式CCFL式背光源成为目前背光源发展的主流。
电致发光(EL)背光源体薄量轻，提供的光线均匀一致。
它的功耗很低，要求的工作电压为80～100Vac，提供工作电压的逆变器可把5/12/24Vdc的输入变换为交流输出。
但EL背光源的使用寿命有限(在50%亮度条件下的平均使用寿命为3000～5000小时，在更高的亮度水平上使用寿命将大为缩短)，因此，理想的EL背面照明用逆变器允许输出电压和频率随着EL灯泡的老化而增加，从而延长采用EL的背面照明光源的显示器的有效使用寿命。
LED背光源基础黄驹深圳帝晶实业有限公司主要内容v白光背光源色度区分v CIE色度坐标图v主要结构v主要物料介绍v设计参考v LED背光源生产流程v检验标准白光背光源色度区分0.3390.3600.3050.2950.3180.3390.2950.276y 0.330.3300.2830.2870.3300.3300.2830.296x 暖白色区冷白色区坐标CIE色度坐标图LED背光源主要结构扩散片v1、扩散片扩散片的作用除了修正光行进的角度外，对于破坏全反射面的光学结构也具有覆盖作用，扩散片的主要光学参数有透过率和舞面程度，耐UV性能，抗刮、耐磨性，耐侯性，增光效果。
扩散片主要是将一些微小的扩散粒子涂布在高透光性的膜片（PET，PC）上，其光学行为是利用光通过扩散粒子产生光扩散效果扩散片的结构扩散片扩散片扩散片v扩散片除了扩散颗粒涂布分式，还有利用压印的微小结构来打散图象造成模糊效果。
v下扩散片的主要作用将导光板折射出来的光线打模糊，以避免某些位置光线强，某些位置光线弱的问题v上扩散片的主要作用是消除上下增光膜造成的光衍射现象（牛顿环现象）和保护增光膜以避免表面划伤牛顿环现象增光膜v利用材料和结构物理特性改变光的行进方向，而使在某一角度范围内的光线得以聚集。
以达到增亮效果。
是由特殊材料和镀膜技术以及成型技术作成的薄膜，一般厚度50-100微米。
v目前增光膜类型主要有BEFⅡ，BEFⅢ，BEFⅡv在PET基材上COATING锯齿或波浪型的PMMA结构v作用是改变光的行进方向以达到聚集效果，因而提高亮度，一张BEF单一方向增量是60%，两张垂直方向重叠可增亮120%,但同时会牺牲部分视角的亮度BEFⅡBEFⅢv BEFⅢ与BEFⅡ不同之处在Randon pattern 可避免MOIREv集光效果：单一方向增亮59%，两张垂直方向可增亮111%v将BEFⅢ-T外贴一层matte的扩散层，避免静电以及干涉想象BEFⅢDBEFv3M的专利，具有偏光的特性，结构有多层可反射的偏极光的薄膜贴付而成，可改善光的极化方向，经由反射后再加以利用，避免BEFⅡ直角结构在组装上因外力而破坏Prism而设计出圆弧形结构v DBEF-M 主要是将DBEF表面外加Coating一层Matte，防止因静电而产生Moire的现象v DBEF-D 为防止DBEF易浮曲变形而再加厚且增加上下两层扩散层增光膜v上下BEF裁切角度除了一般常见0°90°还有其他角度，但上下BEF角度差异都是90°。
背光源应用场合背光源是一种广泛应用于各种电子产品中的光源，它可以使显示屏幕更加亮丽、清晰，从而提高用户的使用体验。
在本文中，我们将详细介绍背光源的应用场合和相关知识。
一、背光源的基本原理背光源是指安装在液晶显示器背面的一组发光二极管（LED）或冷阴极灯（CCFL），它们可以通过特定的电路控制来产生不同颜色和亮度的光。
当这些光经过液晶屏幕时，它们会被过滤和调节，最终形成一个清晰、明亮、色彩鲜艳的图像。
二、背光源的应用场合1. 智能手机和平板电脑现代智能手机和平板电脑都采用了高分辨率液晶屏幕，并且为了提供更好的视觉效果，它们都配备了高质量的背光源。
这些设备通常需要在户外使用，因此需要更加明亮和饱满的屏幕来抵消阳光对屏幕造成的影响。
2. 笔记本电脑笔记本电脑通常使用液晶屏幕作为主显示器，因此需要背光源来提供足够的亮度和色彩。
与智能手机和平板电脑不同的是，笔记本电脑需要在不同的环境中使用，因此需要更加灵活的背光源调节功能。
3. 电视机现代电视机通常采用LED或CCFL背光源技术，以提供更好的图像质量和节能效果。
这些设备通常需要在较暗的环境中使用，因此需要更加饱满和均匀的屏幕亮度。
4. 汽车仪表板现代汽车仪表板通常采用LED或CCFL背光源技术，以提供更好的可读性和美观性。
这些设备通常需要在不同的环境中使用，因此需要更加灵活的背光源调节功能。
5. 数字相机数字相机通常采用LED或CCFL背光源技术，以提供更好的取景效果和照片质量。
这些设备通常需要在较暗或低光条件下使用，因此需要更加饱满和均匀的屏幕亮度。
三、背光源技术分类1. LED背光源LED背光源是一种新型的背光源技术，它采用LED发光二极管来产生光线。
与传统的CCFL技术相比，LED背光源具有更高的亮度、更低的功耗和更长的寿命。
2. CCFL背光源CCFL背光源是一种传统的背光源技术，它采用冷阴极灯来产生光线。
与LED技术相比，CCFL背光源具有较低的亮度、较高的功耗和较短的寿命。
背光源基础知识背光源对于大多数人来说是一个陌生的概念。
背光模块(Back Light Unit)是液晶显示器(LCD)光源的提供者，LCD本身并不发光，背光模块光源的表现便决定了显示器表现在外的视觉感，液晶显示器由于其厚度薄，质量轻且携带方便，近年来需求快速的增加，已能在CRT的市场占有一席之地。
随着液晶显示器制造技术的提升，大尺寸及低价格的趋势下，背光模块在考虑轻量化、薄型化、低消费电力、高亮度及降低成本的市场要求，为保持在未来市场的竞争力，开发、设计新型的背光模块及导光板成型的新制作技术，是今后努力的方向及重要课题。
一、用于背光源的光源在背光源的设计中，所用光源的选用是很重要的。
所用的光源决定了背光源的功耗、亮度、颜色等光电参数，也决定了其使用条件和使用寿命等特性。
下表为可用于液晶显示器背光源的光源及其特点简单对比介绍:二、光源模组的技术光源模组中最核心技术为导光板的光学技术，目前主要有印刷形和射出成型形二种导光板形式，其它如射出成型加印刷，激光打点，腐蚀等占很少比例，不适合批量生产原则。
印刷形因为其成本低在过去较长时间内成为主流技术，但合格品不高一直是其主要缺点，而目前LCD产品要求更精密的导光板结构，射出成型形导光板必然成为背光源发展主流，但相应的模具技术难题只有少数大厂能够克服。
锐信公司导光板的光学技术主要采用印刷形和射出成型形二种导光板形式。
三、背光源的分类背光源目前按光源类型主要有EL、CCFL及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式（底背光式）。
以下是它们的简单介绍。
1、边光式。
即将线形或点状光源设置在经过特殊设计的导光板的侧边做成的背光源。
根据实际使用的需要，又可做成双边式，甚至三边式。
边光式背光一般可做的很薄，但光源的光利用率较小，且越薄利用率越小，最大约50%。
其技术核心是导光板的设计和制作。
边光式最常用的有LED灯背光和CCFL背光。
随着LCD模组不断向更亮、更轻、更薄方向发展，侧光式CCFL式背光源成为目前背光源发展的主流。
了解电脑键盘的背光和按键类型电脑键盘是我们日常工作和娱乐中常用的输入设备之一，键盘的背光和按键类型是选择购买键盘时需要考虑的重要因素。
在本文中，将介绍电脑键盘背光和按键类型的常见种类和特点。
一、键盘背光类型1. 无背光键盘无背光键盘是最基本的键盘类型，没有背光功能。
这种键盘适合在有足够光线的环境下使用，例如办公室或者居家环境。
虽然没有背光，但无背光键盘通常价格较低。
2. 单色背光键盘单色背光键盘配备了一种背光颜色，例如常见的蓝色、红色或绿色。
这种键盘通过背光使按键更容易辨认，尤其在光线较暗的环境下使用效果更好。
3. RGB背光键盘RGB背光键盘是目前市场上最受欢迎的类型之一。
RGB代表红、绿、蓝三个颜色通道，这种键盘能够通过调整通道混合产生各种颜色。
用户可以根据自己的喜好自定义键盘背光颜色，并设置不同按键区域的灯光效果。
二、按键类型1. 薄膜键盘薄膜键盘是最常见的键盘类型之一，其按键下方有一层薄膜，按下按键时薄膜会和电路板触点接触，触发键盘信号。
这种键盘结构简单、价格较低，但按键感受相对较差。
2. 机械键盘机械键盘采用更为复杂的结构，其每个按键下方都有一个独立的开关，通过按键下压触发开关，产生键盘信号。
机械键盘使用机械开关，因此具有明显的按键触感和声音。
机械键盘可分为多种轴体类型，例如常见的红轴、蓝轴和茶轴，每种轴体的手感和音量都有所不同，用户可以根据自己的需求选择合适的轴体类型。
3. 薄膜机械键盘薄膜机械键盘是薄膜键盘和机械键盘的结合体，它采用薄膜形式的结构，同时在薄膜下方加入机械开关，以提供更好的按键触感和反馈。
薄膜机械键盘相对于传统机械键盘来说更轻薄、便携，但触感略逊于纯机械键盘。
总结：通过了解电脑键盘的背光和按键类型，我们可以更好地选择适合自己的键盘。
键盘背光类型包括无背光键盘、单色背光键盘和RGB背光键盘，我们可以根据需要和个人喜好选择合适的背光类型。
按键类型主要包括薄膜键盘、机械键盘和薄膜机械键盘，每种类型都有自己的特点和适用场景，我们可以根据手感、声音和便携性等因素进行选择。
LCD液晶屏背光的分类及特点
众所周知LCD液晶玻璃本身不具有发光功能，所以在组装LCD液晶模组时会在液晶玻璃的背面加上一层背光板来提供光源，都知道背光的重要性但是真正了解的人却很少，今天由液晶屏厂家的小编来介绍
背光的工作原理是将背光的点光变为面光的形式
LED背光应用与液晶屏上根据光源分部位置不同分为侧光式和直下式（底背光）
侧光式：是将线性光或点状光源设置在经过特殊设计的导光板的侧边做成背光源，可根据实际应用需求设计成双边或三边。
侧背光的优点是可以做的很薄，缺点是光源的利用率很低，且是越薄利用率就越低
底背光式：是一个有一定结构的平板式背光源，可以是一个连续均匀的面光源（如：EL 或平板荧光灯），也可以是一个由较多的点光源构成的（如点阵LED或白炽灯背光板等）。
底背光的优点是亮度好，均匀度好，缺点是厚度大，使用的LED灯多，发热比较明显，一般用于低亮的设计，高亮的成本高基本上是不考虑的。
