定义LED背光技术是指利用发光二极管（LED）作为背光源，通过控制光线的亮度、色彩等特性，为液晶显示器（LCD）提供照明。

技术发展随着技术的不断进步，LED背光技术的发光效率不断提高，成本不断降低，使得液晶显示器的画质和外观得到进一步提升。

定义特点技术发展特点技术发展定义背投技术具有画面尺寸大、色彩还原性好、亮度高等优点，被广泛应用于家庭影院、会议室等领域。

特点技术发展背投技术03背光技术的工作原理及实例详细描述CCFL背光技术是一种利用冷阴极荧光灯管作为光源的背光技术，具有亮度高、色域广、寿命长等优点。

详细描述CCFL背光技术利用冷阴极荧光灯管作为光源，通过光学膜组将光线散射和折射，形成均匀、柔和的背光。

CCFL背光技术具有亮度高、色域广、寿命长等优点，被广泛应用于液晶电视、显示器等领域。

详细描述背投技术的工作原理及实例总结词详细描述04背光技术的优缺点及其发展前景优点能环保。

体积小：LED背光模块体积较小，可以使得整个显示设备的体积更小，更加便携。

•长寿命：LED背光寿命长，能够保证显示设备长时间稳定运行。

01020304亮度高：CCFL背光亮度高，适合在明亮环境下使用。

寿命较短：CCFL背光寿命较短，需要经常更换灯管。

优点能耗较高：CCFL背光能耗较高，需要消耗较多的能源。

010203040506缺点安全性问题：激光光源具有一定的安全隐患，需要注意背光技术的发展前景LED背光技术将继续占据主导地位随着LED技术的不断发展，LED背光的性能和制造成本将得到进一步提升，未来将继续占据主导地位。

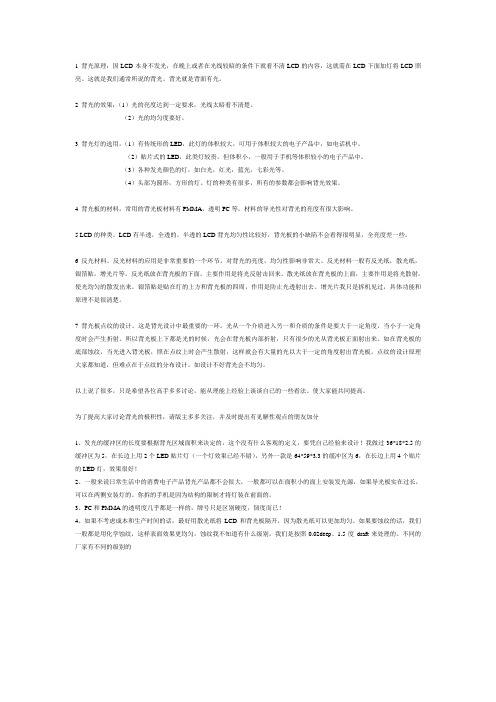

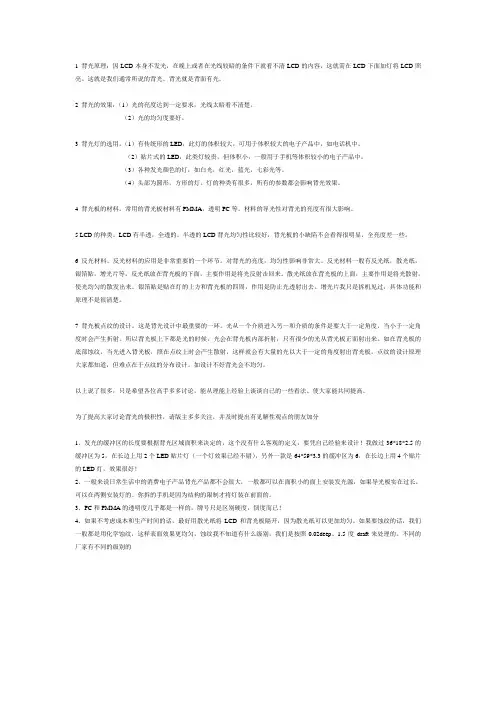

1 背光原理：因LCD本身不发光，在晚上或者在光线较暗的条件下就看不清LCD的内容，这就需在LCD下面加灯将LCD照亮。

这就是我们通常所说的背光。

背光就是背面有光。

2 背光的效果：（1）光的亮度达到一定要求，光线太暗看不清楚。

（2）光的均匀度要好。

3 背光灯的选用。

（1）有传统形的LED，此灯的体积较大，可用于体积较大的电子产品中，如电话机中。

（2）贴片式的LED，此类灯较贵，但体积小，一般用于手机等体积较小的电子产品中。

（3）各种发光颜色的灯，如白光，红光，蓝光，七彩光等。

（4）头部为圆形，方形的灯。

灯的种类有很多，所有的参数都会影响背光效果。

4 背光板的材料。

常用的背光板材料有PMMA，透明PC等。

材料的导光性对背光的亮度有很大影响。

5 LCD的种类。

LCD有半透，全透的。

半透的LCD背光均匀性比较好，背光板的小缺陷不会看得很明显，全亮度差一些。

6 反光材料。

反光材料的应用是非常重要的一个环节。

对背光的亮度，均匀性影响非常大。

反光材料一般有反光纸，散光纸，银箔贴，增光片等。

反光纸放在背光板的下面，主要作用是将光反射击回来。

散光纸放在背光板的上面，主要作用是将光散射，使光均匀的散发出来。

银箔贴是贴在灯的上方和背光板的四周，作用是防止光透射出去。

增光片我只是拆机见过，具体功能和原理不是很清楚。

7 背光板点纹的设计。

这是背光设计中最重要的一环。

光从一个介质进入另一和介质的条件是要大于一定角度，当小于一定角度时会产生折射。

所以背光板上下都是光的时候，光会在背光板内部折射，只有很少的光从背光板正面射出来。

如在背光板的底部蚀纹，当光进入背光板，照在点纹上时会产生散射，这样就会有大量的光以大于一定的角度射出背光板。

点纹的设计原理大家都知道，但难点在于点纹的分布设计。

如设计不好背光会不均匀。

以上说了很多，只是希望各位高手多多讨论，能从理能上经验上谈谈自已的一些看法。

使大家能共同提高。

为了提高大家讨论背光的极积性，请版主多多关注，并及时提出有见解性观点的朋友加分1、发光的缓冲区的长度要根据背光区域面积来决定的，这个没有什么客观的定义，要凭自己经验来设计！我做过36*18*2.5的缓冲区为5，在长边上用2个LED贴片灯（一个灯效果已经不错），另外一款是64*59*3.3的缓冲区为6，在长边上用4个贴片的LED灯，效果很好！2、一般来说日常生活中的消费电子产品背光产品都不会很大，一般都可以在面积小的面上安装发光源，如果导光板实在过长，可以在两侧安装灯的。

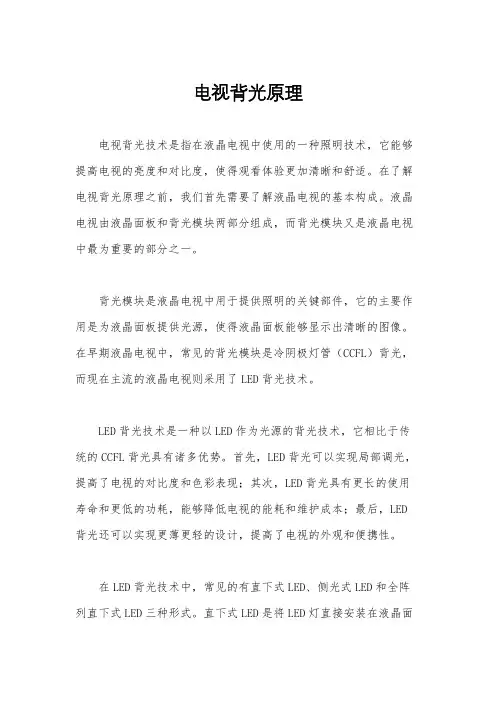

电视背光原理电视背光技术是指在液晶电视中使用的一种照明技术，它能够提高电视的亮度和对比度，使得观看体验更加清晰和舒适。

在了解电视背光原理之前，我们首先需要了解液晶电视的基本构成。

液晶电视由液晶面板和背光模块两部分组成，而背光模块又是液晶电视中最为重要的部分之一。

背光模块是液晶电视中用于提供照明的关键部件，它的主要作用是为液晶面板提供光源，使得液晶面板能够显示出清晰的图像。

在早期液晶电视中，常见的背光模块是冷阴极灯管（CCFL）背光，而现在主流的液晶电视则采用了LED背光技术。

LED背光技术是一种以LED作为光源的背光技术，它相比于传统的CCFL背光具有诸多优势。

首先，LED背光可以实现局部调光，提高了电视的对比度和色彩表现；其次，LED背光具有更长的使用寿命和更低的功耗，能够降低电视的能耗和维护成本；最后，LED 背光还可以实现更薄更轻的设计，提高了电视的外观和便携性。

在LED背光技术中，常见的有直下式LED、侧光式LED和全阵列直下式LED三种形式。

直下式LED是将LED灯直接安装在液晶面板后面，能够实现更好的局部调光效果；侧光式LED是将LED灯安装在液晶面板的侧边，通过导光板将光线均匀地照射到液晶面板上；全阵列直下式LED则是在直下式LED的基础上进一步增加LED的数量，实现更细致的局部调光效果。

除了LED背光技术之外，还有一种新型的背光技术叫做Micro LED。

Micro LED是一种由微小的LED组成的显示技术，它具有更高的亮度、更广的色域和更快的响应速度，能够实现更加真实和震撼的视觉效果。

虽然目前Micro LED技术还处于发展阶段，但它有望成为未来液晶电视背光技术的重要发展方向。

总的来说，电视背光技术作为液晶电视中至关重要的一部分，不断地在技术和性能上进行创新和提升。

LED背光技术以其高效节能、高对比度和薄型化设计成为了主流，而Micro LED技术则有望引领未来的发展方向。

随着科技的不断进步，相信电视背光技术将会为我们带来更加震撼和精彩的视觉体验。

背光源基础知识A.1 彩屏背光源定义：用于彩色显示模块的背光源，此类背光通常亮度要求高，亦可理解为高亮背光源。

A.2 构造图彩屏背光可以分为：单屏单彩，双屏双彩和双屏单彩。

图1：单屏单彩图2：双屏双彩图3：双屏单彩图4：双屏单彩+彩膜片（注：图中在增光膜上面的扩散膜，通常被带扩散效果的增光膜取代。

）A.3 部件分述A.3.1 LEDlight-emitting diode的缩写，即发光二极管，背光源所采用的光源之一。

在彩屏背光中使用的LED，属于“侧发光贴片LED”（贴片LED的英文名称为：SMD）。

直接决定了，背光源的亮度及色度性能。

SMD的原理构造：运用蓝色芯片激发黄色荧光粉得到白光。

LED我们需要关注的性能参数如下：外形（Outline），LED的封装外形。

LED的外形，影响焊盘的设计。

特别是LED的厚度，间接的决定了背光的厚度。

（具体外形，请查阅相应LED的技术规格书。

）正向电流（Forward Current），LED的工作电流。

彩屏背光使用的侧发光SMD，额定正向电流为20mA。

正向电压（Forward Voltage），LED的工作电压。

侧发光SMD的正向电压，都是在20mA 下测定的。

并根据实际值，对LED进行了分级。

发光强度（Luminous Intensity），LED的光强。

侧发光SMD的发光强度，是按照20mA 条件下点亮，进行测量并分级的。

当正向工作电流在10-20mA时，发光强度和电流是近似线性关系。

即当使用15mA工作时，LED的发光强度可以估算为20mA条件下的3/4。

色坐标（Chromaticity Coordinate），LED颜色在CIE 1931色谱图中的坐标值（x，y），用来界定LED的颜色。

侧发光SMD的色坐标，是在20mA条件下测定分级的。

寿命（Life time），在室温25℃条件下，额定工作电流点亮时，LED的半衰期。

寿命与工作电流和温度成反比。

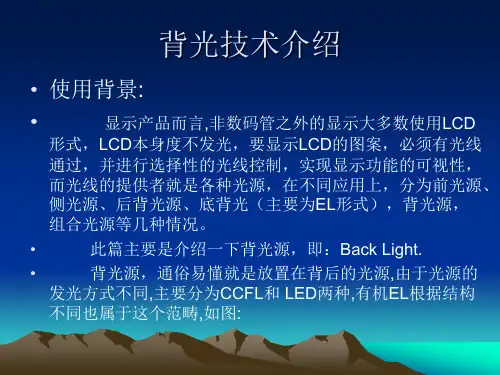

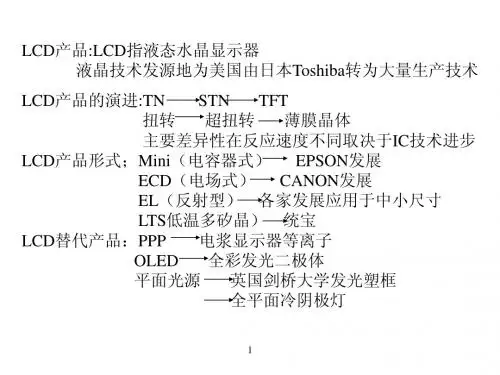

背光源（Backlight）原理及简介背光背光源（Backlight）原理及简介背光源对于大多数人来说是一个陌生的概念，所谓背光源（BackLight）应该是位于液晶显示器（LCD）背后的一种光源，它的发光效果将直接影响到液晶显示模块（LCM）视觉效果。

液晶显示器本身并不发光，它显示图形或字符是它对光线调制的结果,背光源的发展可以追朔到二战时期。

当时用超小型钨丝灯作为飞机仪表的背光源。

这是背光源发展的初始阶段。

经过半个世纪的发展，如今背光源已经成为电子独立学科，并逐步形成研究开发热点。

随着液晶显示技术的不断发展，液晶显示器特别是彩色液晶显示器的应用领域也在不断拓宽。

受液晶显示器的市场拉动，背光源产业，呈现一派繁荣景象。

LCD为非发光性的显示装置，须要藉助背光源才能达到显示的功能。

背光源性能的好坏除了会直接影响LCD显像质量外，背光源的成本占LCD模块的3-5%，所消耗的电力更占模块的75%，可说是LCD模块中相当重要的零组件。

高精细、大尺寸的LCD，必须有高性能的背光技术与之配合，因此当LCD产业努力开拓新应用领域的同时，背光技术的高性能化(如高亮度化、低成本化、低耗电化、轻薄化等)亦扮演着幕后功臣的角色背光源是提供LCD面板的光源。

主要由光源、导光板、光学用膜片、塑胶框等组成。

背光源具有亮度高，寿命长、发光均匀等特点。

目前主要有EL、CCFL 及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式（底背光式）。

随着LCD模组不断向更亮、更轻、更薄方向发展，侧光式CCFL式背光源成为目前背光源发展的主流。

电致发光(EL)背光源体薄量轻，提供的光线均匀一致。

它的功耗很低，要求的工作电压为80～100Vac，提供工作电压的逆变器可把5/12/24Vdc的输入变换为交流输出。

但EL背光源的使用寿命有限(在50%亮度条件下的平均使用寿命为3000～5000小时，在更高的亮度水平上使用寿命将大为缩短)，因此，理想的EL背面照明用逆变器允许输出电压和频率随着EL灯泡的老化而增加，从而延长采用EL的背面照明光源的显示器的有效使用寿命。

1、概述背光模组(Back light module)为液晶显示器面板(LCD panel)的关键组件之一，由于液晶本身不发光，背光模组的功能就在于供应充足的亮度与分布均匀的光源，使液晶显示器面板能正常显示影像。

随着LCD面板已经广泛应用于生活各个领域的电子产品，因此带动背光模组及其相关零组件的需求持续增长。

做为一个LCM厂商，生产高质量、低成本的背光模组，已成为日益迫切的需求2、类别一般而言，背光模组可分为前光式(Front light)与背光式(Back light)两种，而背光式可依其规模的要求，以灯管的位置做分类，发展出下列三大结构。

2.1、侧光式结构(Edge lighting)发光源为摆在侧边之单支光源，导光板采射出成型无印刷式设计，一般常用于18寸以下中小尺寸的背光模组，其侧边入射的光源设计，拥有轻量、薄型、窄框化、低耗电的特色，亦为手机、个人数位助理(PDA)、笔记本电脑的光源，目前亦有大尺寸背光模组采用侧光式结构。

2.2、直下型结构(Bottom lighting)超大尺寸的背光模组，侧光式结构已经无法在重量、耗电量及亮度上占有优势，因此不含导光板且光源放置于正下方的直下型结构便被发展出来。

光源由自发性光源(如冷阴极萤光管、发光二极管等)射出经反射板反射后，向上经扩散板均匀分散后于正面射出，因安置空间变大，灯管可依TFT面板大小使用2至多个光源，但同时也增加了模组的厚度、重量、耗电量、其优点为高辉度、良好的出光视角、光利用效率高、结构简单等，因而适用于对可携性及空间要求较不挑剔的LCD monitor与LCD TV，其高耗电(使用冷阴极管)，均一性不佳及造成LCD发热等问题仍需要求改善。

图1侧光式结构与直下式结构背光模组目前，我司主要进行中小尺寸LCM的设计，采用侧光式结构，为客户提供解决方案。

3、组成结构主要组成为发光源（Light source）、导光板(light guide plate)、反射片(Reflector)、扩散片（Diffuser）、增光片（BEF、棱镜片）、黑白胶（Curtain Tape）等。

背光种类有哪些
在电子工业中，背光是一种照明的形式，常被用于LCD显示上。

背光式和前光式不同之处在于背光是从侧边或是背后照射，而前光顾名思义则从前方照射。

他们被用来增加在低光源环境中的照明度和电脑显示器、液晶荧幕上的亮度，以和CRT显示类似的方式产生出光。

背光源目前按光源类型主要有EL、CCFL及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式（底背光式）。

边光式。

即将线形或点状光源设置在经过特殊设计的导光板的侧边做成的背光源。

根据实际使用的需要，又可做成双边式，甚至三边式。

背光可以是任何一种颜色，单色液晶通常有黄、绿、蓝、白等背光。

而彩色显示采用白色白光，因其涵盖最多色光。

LED背光被用在小巧、廉价的LCD面板上。

它的光通常是有颜色的，虽然白色背光已经愈来愈普遍了。

电光面板经常被使用在大型显示上，这时均匀的背光是很重要的。

电光面板需要经由高压的交流电来驱动，这部份由反用换流器回路来提供。

冷阴极管被用在像是电脑显示器上，颜色上通常是白色的，这同样也需要反用换流器和散光器。

白炽背光则在需要高亮度时被使用，但是其缺点则是白炽灯泡的寿命相当有限，而且会产生相当多的。

背光驱动原理背光驱动技术是指在液晶显示器中，利用背光源来照亮液晶屏幕，从而实现图像显示的一种技术。

背光驱动原理是液晶显示器技术中的重要组成部分，下面将对背光驱动原理进行详细介绍。

首先，我们需要了解液晶显示器的结构。

液晶显示器主要由液晶屏和背光源组成。

液晶屏是由一层薄膜晶体组成的，通过控制电场来改变液晶分子的排列状态，从而实现图像的显示。

而背光源则是为了照亮液晶屏幕，使图像能够被观察到。

背光驱动原理的核心在于如何控制背光源的亮度和色彩，以达到最佳的显示效果。

目前常用的背光源包括冷阴极管（CCFL）和LED。

在液晶显示器中，背光源通常是位于液晶屏幕的背面，因此被称为背光源。

背光驱动原理的基本工作原理是利用电路控制背光源的亮度和色彩。

在液晶显示器中，背光源的亮度和色彩会影响到图像的显示效果，因此需要精确的控制。

一般来说，背光源的亮度是通过调节电流来实现的，而色彩则是通过控制不同颜色的LED来实现的。

在液晶显示器中，背光源的控制电路通常由PWM调光控制器和电源管理单元组成。

PWM调光控制器可以通过调节脉冲宽度来控制LED的亮度，从而实现背光源的亮度调节。

而电源管理单元则负责为背光源提供稳定的电源，并监测背光源的工作状态，以保证其正常工作。

除了亮度和色彩的控制，背光驱动原理还涉及到背光源的均匀性和稳定性。

在液晶显示器中，背光源的均匀性和稳定性对图像的质量有着重要的影响。

因此，背光驱动原理还需要考虑如何实现背光源的均匀照明和稳定工作。

总的来说，背光驱动原理是液晶显示器技术中的重要组成部分，它通过精确的控制背光源的亮度、色彩、均匀性和稳定性，实现了液晶显示器的高质量图像显示。

随着技术的不断进步，背光驱动原理也在不断演进，为液晶显示器的发展提供了强大的支持。
