压路机PPT课件

压路机PPT课件
压路机使用，也可当振动压路机使用。
3 可编辑
1 任务引入
轮胎压路机是一种依靠机械自重，通过特制的轮胎对铺层 材料以静力压实作用来增加工作介质密实度的压实机械。
它除有垂直压实力外，还有水平压实力。这种水平压实力 不但沿机械行驶方向有压实力的作用，而且沿机械的横向 也有压实力的作用。由于压实力能沿各个方向作用于材料， 再加上轮胎的弹性所产生的一种“揉搓作用”产生了极好 的压实效果，所以可得到最大的密实度。
17 可编辑
4 沥青路面机D；
式中：L为摊铺宽度，L=11.75m；H为铺层厚度，m。
则： V1=QB／60LHD=1.41(m/min)； V2=1.69m/min； V3=2.11m/min；
V1、V2、V3分别为一层、二层、三层摊铺速度。
根据每天预计可摊铺面积：S=60VLt 其中，V—摊铺速度，m/min，取V=V2=1.69m/min； L—路面宽度，m; t—每天工作时间，h。 则S=60VLt=60×1.69×11.75×10=11914.5(m2)。
21 可编辑
4 沥青路面机械设备的合理选配 （4）选YZC7双钢轮压路机数量
碾压沥青面层时需洒水。因为沥青有粘附性，尤其改性沥 青粘附力更大。洒水主要是在钢轮上形成水膜，防止沥青 混凝土粘附在钢轮上，造成碾压时因粘附料使路面不平整。
7 可编辑
3 轮胎压路机 3.1 轮胎压路机结构与型号
发动机
上车架
前轮
水箱
国产YL25C型号各字母和数字含义为： ➢ Y——压路机 ➢ L——轮式 ➢ 25——工作质量t（已加载） ➢ C——第三代
10 可编辑
3 轮胎压路机 3.2 轮胎压路机工作装置
3.2.2 轮胎压路机前后轮胎的分布 轮胎在轴上的布置可以分为轮胎交错布置、行列布置和复

沥青摊铺机原理

沥青摊铺机原理

四、熨平板提升液压回路
❖手动换向阀置上位，熨 平板处于浮动位置，升降 油缸油腔浮动；处于第二 位时，来油进入油缸大腔， 熨平板下降，此时油压由 调压式溢流阀调定，调定 值为3Mpa，处于第三位 时，熨平板处于静止状态； 此时来油进入油缸小腔， 熨平板上升，经节流阀旳 油压也进入油缸旳小腔， 为熨平板旳上升增长了辅 助油压，油压由调压式溢 流阀调定2-7MPa。
2、机械式浮动梁找平
❖机械式浮动基准梁 是一种随摊铺机一起 运动旳基准，它以较 大范围内多点高度旳 平均值来控制摊铺厚 度，一般用于高程已 经精确校正后旳下面 层上摊铺上面层。
2、机械式浮动梁找平 自动找平系统
❖因道路靠路边旳平整度要比靠路中心旳平整度 差诸多使误差比较大。为处理老式平均梁旳不足 之处，工程上常采用一种跨越熨平板，适于大型 摊铺机整幅摊触平衡梁(SAS系统)找平
❖由声纳追踪器和控制盒、平衡杆构成。一根平衡杆 上装有四个声纳追踪器，声纳追踪器以地面为基准， 每个探头每秒发射39次声脉，精确测出距离平均值， 再经过传感器指挥机械本身旳液压浮动装置来控制升 降高度，以到达更加好旳光滑平整旳摊铺效果。工作 中声纳追踪器(为一种高程控制传感器）发射高频声 脉冲，并测出从物理参照物(如地面)反射回来旳回脉 之时间，然后发出信息给控制盒，控制盒检测此信息 并控制升降油缸以维护合适旳面层厚度，以到达平整 旳摊铺效果。
4、RSS非接触式激光扫描自动找平
❖使用激光扫描器B 发射出多束不可见旳 激光到路面A上，这 些激光波从路面反射 回扫描器，扫描器内 旳电子装置根据从发 射到接受激光波所经 过旳时间旳变化，计 算出激光波所运营旳 距离变化，及时进行 熨平厚度旳调整以确 保摊铺层旳平整度。
❖但对于高等级公路沥青路面旳铺筑，仍需要在摊 铺机上安装自找平装置，该装置可使摊铺机摊铺旳 平整度进一步提升。

摊铺机主机结构和原理ppt课件

摊铺机主机结构和原理ppt课件
行走系统工作原理
直线性 同步行走 起动平稳 转弯圆滑
采用的全液压式左右独立驱动的履带行走方式，由左右侧转速传感 器将实际转速电信号传给电子控制系统，电子控制装置将调整左右 侧柱塞泵的排量
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
度只有１.５米，可以在狭窄的社区街道进行铺筑；
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
摊铺机分类
摊铺机按使用用途分类为沥青混凝土摊铺机、稳定土摊铺机和多功能摊铺机。 沥青混凝土摊铺机主要用于沥青混凝土的摊铺。由于沥青物料的使用对温度要求较高，因
沥青混凝土 摊铺机
多功能 摊铺机
铁路用道碴 摊铺机
SUPER130 LTUH90F LTU120D LTU90D/H90D LTU75D/H75D
DTU100D DTU90D DTUH90D
TTU45
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
为一分三结构；
全部采用德国原装分 动箱和联轴器；
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
料斗和前推辊
机架前端有可绕 中心轴水平摆动 的前推辊；
上方是可以张开 和折合的料斗。
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去

路面工程施工PPT课件 精品

路面工程施工PPT课件 精品
3.垫层
是设置在底基层与土基之间的结构层，起排水、隔水、 防冻、防污等作用。各级公路当需要设置垫层时，目前 多采用水稳性好的粗粒料或各种稳定性材料铺筑。
4.3 路面基层（底基层）施工
4.1 路面施工主要机械设备简介
（2）连续滚筒式拌和设备 拌和机的工艺流程如下：
①石粉（填充料）---------→储存输送---------→计量--→加 热 ②碎石、砂（骨料）---→配料----→冷料输送---→计量--→ ---→ 搅 ③沥青（结合料）---------→熔化脱水---------→计量--→拌 成 品 料 ---→ 提 升 成 品 料 储 存
按行走的动力传递方式，可分为机械传动和液压传动两种。
4.1 路面施工主要机械设备简介
（2）组成结构
4.1 路面施工主要机械设备简介
2.水泥混凝土摊铺机
（1）轨道式摊铺机
4.1 路面施工主要机械设备简介
（2）滑模式摊铺机
4.1 路面施工主要机械设备简介
4.1.3 压实机械设备
路面的强度和稳定性等是非常重要的技术指标，而它 们和路面压实有着极其密切的关系。因此，压实也是路 面施工的非常重要的一个环节，在路面压实作业中，常 用的压实机械主要有光轮压路机、轮胎压路机、振动压 路机等。
4.1.2 摊铺机械与设备
1.沥青混合料摊铺机 沥青混合料摊铺机是摊铺沥青混合料路面的专用机械，它 是将已搅拌好的沥青混合料按一定的技术要求摊铺在已整 平好的路基或底基层上，并给予初步的捣实和整平。 （1）分类 按其行走方式，可分为轮胎式摊铺机和履带式摊铺机；
按摊铺的宽度，可分为小型、中型、大型和超大型；
2）稳定土拌和机按工作装置在机上位置的不同， 可分为前置式、中置式和后置式三种。 3）稳定土拌和机按转子的旋转方向的不同，可分 为正转和反转两种。

沥青混凝土摊铺机工作原理和路面平整度控制方法【最新】

沥青混凝土摊铺机工作原理和路面平整度控制方法【最新】

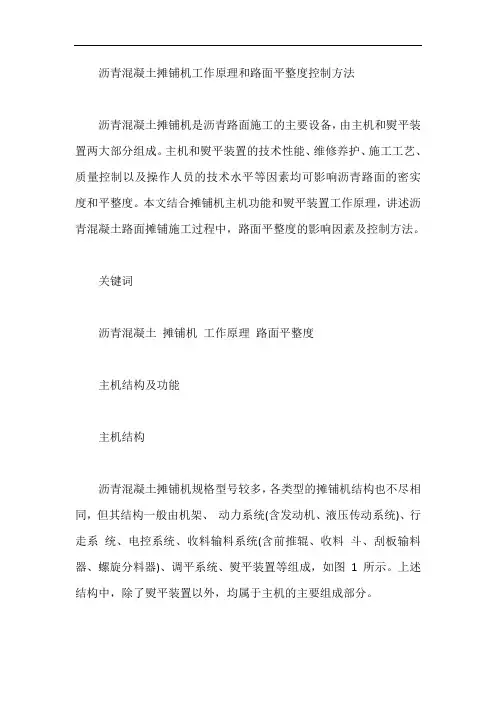

沥青混凝土摊铺机工作原理和路面平整度控制方法沥青混凝土摊铺机是沥青路面施工的主要设备，由主机和熨平装置两大部分组成。

主机和熨平装置的技术性能、维修养护、施工工艺、质量控制以及操作人员的技术水平等因素均可影响沥青路面的密实度和平整度。

本文结合摊铺机主机功能和熨平装置工作原理，讲述沥青混凝土路面摊铺施工过程中，路面平整度的影响因素及控制方法。

关键词沥青混凝土摊铺机工作原理路面平整度主机结构及功能主机结构沥青混凝土摊铺机规格型号较多，各类型的摊铺机结构也不尽相同，但其结构一般由机架、动力系统(含发动机、液压传动系统)、行走系统、电控系统、收料输料系统(含前推辊、收料斗、刮板输料器、螺旋分料器)、调平系统、熨平装置等组成，如图1 所示。

上述结构中，除了熨平装置以外，均属于主机的主要组成部分。

主要功能主机的主要功能包括以下4 个方面:一是牵引摊铺机整体行走，并为摊铺机各个系统提供动力;二是通过主机前部的推辊推动运料自卸车行进，使其完成向收料斗卸料作业;三是通过刮板输送器和螺旋分料器将收料斗接收的混合料输送到摊铺宽度范围以内;四是连接并支撑熨平装置，为其液压回路提供动力，并可调整熨平板位置高度和作业角度。

熨平装置结构及工作原理结构熨平装置是沥青混凝土摊铺机的主要工作装置，通过主机两侧的提升缸和大臂与主机铰接在一起。

全功能的熨平装置由箱体、主熨平板(主板)、副熨平板(副板)、加宽熨平板(加长段)、刮料护板、端板、振捣机构、振动机构、厚度调节器、拱度调节机构、加热系统等组成，其示意图如图2 所示。

摊铺机主机后部及熨平装置前部均设有护板，熨平装置两端设有端面挡板，由此在熨平装置前部形成 1 个储存沥青混凝土的摊铺材料室。

其中端面挡板可使摊铺层获得较平整的边缘，可调高度的熨平板把混合料刮到预铺高度。

沥青混凝土经振捣夯锤振实后，在熨平板底面和振动器的共同作用下，形成具有一定密实度的沥青路面摊铺层。

以图2 中双振捣式振捣梁为例，其附有2 套振幅可调的振捣机构，即预振捣梁和主振捣梁。

路面机械资料课件

路面机械资料课件

针对路面施工的恶劣环境，采用耐磨 耐蚀材料制造关键零部件，可以提高 机器的耐久性和可靠性，延长使用寿 命。
03
环保材料
为了满足环保要求，新材料在路面机 械中的应用越来越注重环保性能，如 可降解塑料、低挥发性有机化合物（ VOC）涂料等，减少对环境的污染。
未来路面机械发展趋势展望
电动化与新能源驱动
随着环保要求的提高和新能源技术的发展，未来路面机械将越来越多地采用电动化驱动和新能源技术，降低能耗和排 放，提高能源利用效率。
在操作前，应对机械进行全面检查，确 认各部件完好、安全装置有效。
操作过程中，操作人员应集中精力，随 时观察机械运行状况，发现异常应及时 停机检查。
04 路面机械故障诊 断与预防
常见故障原因及分类
磨损性故障
腐蚀性故障
由于机械部件长时间运行导致的磨损，例 如轴承磨损、齿轮磨损等。
由化学腐蚀、电化学腐蚀等因素导致的故 障，例如锈蚀、化学侵蚀等。
结构性故障
电气性故障
由于设计、制造或安装缺陷引起的故障， 例如材料疲劳、焊接开裂等。
由电气元件损坏、线路短路等电气问题引 起的故障。
故障诊断方法与流程
症状观察
观察机械运行时的异常现象，例如噪音、振 动、温度升高等。
仪器检测
使用专业检测仪器对机械进行定量检测，例 如压力检测、电流检测等。
逻辑分析
根据观察到的症状和检测结果，进行逻辑推 断，确定故障的可能原因。
通过优化液压系统设计、采用高效液压元 件等方式，降低路面机械的液压能耗。
A 高效发动机技术
采用高效、低油耗的发动机，提高 路面机械的燃油经济性。
B
C
D
智能控制技术
利用先进的传感器、控制器等，实现路面 机械的智能调度和节能运行，提高整体能 效。

沥青混凝土摊铺机选型

沥青混凝土摊铺机选型

沥青混凝土摊铺机选型【技术控】沥青混凝土摊铺机选型沥青混凝土摊铺机是一种集机、电、液、人工智能于一体的高科技产品。

随着高等级公路和城市道路的蓬勃发展,沥青摊铺机在路面施工中地位举足轻重,对沥青摊铺机的要求也越来越高。

如何选择技术性能优越、可靠性强、适用性好、经济性好的沥青混凝土摊铺机就显得尤为重要。

本机械结构及性能分析一、液压系统沥青混凝土摊铺机的行走转向系统、螺旋、刮板系统及其它辅助系统都经历了由机械传动到液压传动的变革,液压传动以其高的传动效率、灵活的传动方式、优越的控制性能和高可靠性低故障率成为主流;液压系统也经历了由初始的开环式系统到闭环式系统的变革,开环系统由于不易无级调速、元件分散、效率低、不易连续控制的缺陷,逐渐被闭环控制系统所取代。

二、行走驱动机构国内外大中型摊铺机均采用履带行走机构,履带行走机构以接地比压小、附着性能好、摊铺平整度好,而得到广泛的应用;驱动装置,过去都采用液压马达加链条或减速器组合形式,现在都采用液压马达加行星齿轮减速器,配套驱于一致。

轮胎式行走机构用于中小型摊铺机上,以其高机动性能、低摊铺幅度的自身特点在低端摊铺机上广泛应用。

三、机电液一体化现代化的沥青摊铺机已发展成为机械、电控、液压传动与人工智能为一体的先进设备,依靠电控可以实现恒速摊铺、直线行走、圆滑转向、输料比例控制、振捣频率预选、熨平装置的浮动、提升、下降、锁定、增压、减压、延时、平整摊铺、电气故障报警和故障部位识别等功能。

四、恒速控制系统摊铺机摊铺速度的不稳定,是影响摊铺路面平整度的主要因素。

速度不稳定的主要原因有:①发动机转速的变化。

② 液压元件容积率的变化。

③ 履带滑转率的变化。

这三方面均与摊铺作业中负载的突然变化有关。

摊铺机的恒速不能仅通过控制发动机的油门或手动控制行走变量泵来实现(不能保证摊铺速度的精确控制) ,现代化的摊铺机大都通过在行走液压马达安装速度传感器,将检测到的速度信号与设定速度进行对比处理,然后输出信号控制行走变量泵;同时安装恒功率控制系统也是保证在负荷突然增大时发动机不掉速的有效手段,即各系统自动分配功率,当出现发动机掉速时,螺旋和振捣消耗功率大的系统,自动调整螺旋转速及振捣频率,降低液压系统功率,避免掉速,实现匀速摊铺,保证平整度。

沥青混凝土路面摊铺施工质量控制中常见问题的探讨 (PPT)

沥青混凝土路面摊铺施工质量控制中常见问题的探讨 (PPT)

六、沥青混合料给配不符合配比试验报告
图片11：面层混合料配给过细，骨料偏少、偏小
六、沥青混合料给配不符合配比试验报告
一、路面基层潮湿或有积水
图片1：积水
一、路面基层潮湿或有积水
2、处理措施:（1）避免雨天摊铺作业；（2） 雨晴之后，下承层应待充分晒干后再安排摊铺作 业；个别有积水的低凹处应设法清除积水（可采 用森林灭火机将积水吹出作业路面），同时人工 用拖把拖干路面；（3）阵雨来临，立即停止摊铺， 对已摊铺的路面及时碾压，避免雨水进入沥青层； 所有运输沥青混凝土的车辆均应采取防雨、防热 量散失的覆盖措施确保沥青摊铺温度不低于130 度；雨停后立即采用森林灭火机将路面积水吹出 施工路面，同时使用拖把拖干路面。
三、热沥青灌缝时局部出现热沥青聚 集或油包 图片5：热沥青灌封施工
四、透层或粘层施工喷洒的乳化沥青 不符要求
为使沥青面层与非沥青材料基层结合良好， 或在旧沥青路面层上加铺沥青层，或水泥混凝土 路面上铺筑沥青面层时，常需要在沥青混合料摊 铺施工前喷洒透层油或粘层油，确保上下层粘结 牢靠；施工中常因施工单位偷工减料，使喷洒的 乳化沥青中沥青含量小于规定。 1、危害：乳化沥青中沥青含量过小，将不 能确保沥青面层与其下层之间可靠粘结，路面使 用过程中易发生面层松散、脱落等病害，预防水 害的能力也相应减弱。
三、热沥青灌缝时局部出现热沥青聚 集或油包 图片4：摊铺后出现的油包现象
三、热沥青灌缝时局部出现热沥青聚 集或油包
2、处理措施：严格按照热沥青灌缝工艺规
定组织施工，避免局部出现的热沥青聚集或热沥
青油包；摊铺沥青混凝土后发现局部路面沥青含 量过大或出现油包现象时，应及时挖除并用合格 的沥青混凝土替换。
三、热沥青灌缝时局部出现热沥青聚 集或油包

沥青混凝土摊铺机

沥青混凝土摊铺机
压油滤芯及回路是否堵塞。
（3）散热器是否正常。散热器如黏附了大量的灰尘，可导致散热不良，使油温升高。由于摊铺机工作环境灰 尘较多，因此对散热器应及时清理．
（4）液压油质量是否合格。若加入的油质量不合格，也会造成系统油温过高。
另外，液压系统在缺油时工作，容易造成泵和马达损坏，因此缺油故障排除后还要检查泵和马达的运转状态， 必要时更换泵和马达的已损部件。
沥青混凝土摊铺机
沥青铺路机器
01 产品简介
03 产品构造 05 注意事项
目录
02 分类特点 04 常见故障
将沥青混合料均匀摊铺在道路基层上，并进行初步振实和整平的机械。分履带式和轮胎式两种。由牵引、摊 铺和振实、熨平两部分组成。前者包括机架、动力装置、行走装置、料斗、料门、刮板输送器、螺旋摊铺器和驾 驶室等。后者包括牵引臂、振实机构和熨平装置（由熨平板、厚度调节器、拱度调节器和加热装置等组成）。
沥青混凝土摊铺机的基本技术参数是料斗容量、摊铺宽度、最大摊铺厚度和工作速度。
分类特点
沥青混凝土摊铺机分类及特点如下： （1）按摊铺宽度分类沥青混凝土摊铺机可分为小型、中型、大型、超大型等四类。 （2）小型机的最大摊铺宽度一般小于3600mm，用于路面养护和城市道路的修筑工程。 （3）中型机的摊铺宽度为4000~6000mm，用于一般公路路面的修筑和养护工程。 （4）大型机的摊铺宽度为7000~9000mm，主要用于高等级公路路面施工。 （5）超大型机的摊铺宽度大于12000mm，主要用于高速公路、机场、码头、广场等大面积沥青混凝土路面施 工。
常见故障
液压油过热
沥青混凝土摊铺机液压系统的油温过高会使油液黏度降低，泄漏量增加，所润滑部位的油膜破坏，使部件的 磨损加剧；同时，高温还会使橡胶等材料制成的密封垫过早老化而损坏。因此，控制适宜的油温非常重要。当油 温过高时，必须停机检查，一般可从以下几个方面着手：

压路机PPT课件

压路机PPT课件
2.2 双钢轮压路机主要特点和用途
双钢轮主要适用于面层的压实，或者铺层比较薄的压实工 况。基础层或铺层较厚的应该用大吨位的单钢轮比较好；
双钢轮压路机起到的作用是，对沥青混凝土进行定型压实， 还有就是保证沥青混凝土路面的平整度,减少路面的轮迹印； 胶轮压路机起到的作用是，增强沥青混凝土骨料与骨料之 间的契合度，增强密实度；
碾压沥青面层时需洒水。因为沥青有粘附性，尤其改性沥 青粘附力更大。洒水主要是在钢轮上形成水膜，防止沥青 混凝土粘附在钢轮上，造成碾压时因粘附料使路面不平整。
7 可编辑
3 轮胎压路机 3.1 轮胎压路机结构与型号
发动机
上车架
前轮
水箱
国产YL25C型号各字母和数字含义为： ➢ Y——压路机 ➢ L——轮式 ➢ 25——工作质量t（已加载） ➢ C——第三代
13 可编辑
4 沥青路面机械设备的合理选配
1、沥青混凝土搅拌设备的选定
沥青混凝土搅拌站是路面工程施工机械的主要设 备之一，其配备的冷料仓数量要符合配合比的要 求，并能进行初级级配和计量。加热燃烧器要雾 化可靠，燃烧性能好，点火容易，升温快。同时， 能对热骨料进行精确筛分，最好是用电子称重传 感器进行称重，称重误差应控制在0.5%以内。沥 青导热油加温装置能保持沥青24h恒温在规定的 温度(一般150℃)。其拌和要均匀，无离析花料， 球状集团等，并保证一定的出料温度。拌和站要 实现全自动操作，电脑输入配合比，各部位工作 要可靠，拌和质量要稳定，其生产能力应根据工 程量、工期来决定。
同时由于轮胎的柔性，不是将沥青混合料推在它前面，而 是给混合料覆盖上最初的接触点，给材料很大的垂直力， 这样就会避免光轮压路机容易出现的裂缝和轮迹。
此外，轮胎压路机还具有可增减配重、改变轮胎充气压力 的特点，这样更有利于对各种材料的压实。

第二章摊铺机的结构原理

第二章摊铺机的结构原理

第二章摊铺机的结构原理第一节摊铺机的大体结构沥青混凝土摊铺机集机电液一体化技术于一身，较多的采纳了今世先进的传动技术和自动操纵技术，是路面机械中技术含量最高、结构最复杂的专用设备之一。

众所周知，沥青混凝土摊铺机是将搅拌好的沥青混合料、基础稳固材料按工程规定的要求以必然的宽度和厚度均匀地摊铺在已修好的路基或路面基层上，并对其进行必然程度预压实和熨平的专用机械。

它由主机和熨平板两部份组成，主机要紧包括机架、动力传动系统、行走驱动系统、输料、分料系统、自动找平系统、液压系统、电器操纵系统等；熨平板要紧包括振动机构、振捣机构、熨平板框架、路拱调剂器和加热装置等。

按动力传动系统的不同，摊铺机可分为机械传动式和液压传动式。

图1是液压履带式摊铺机大体结构示用意。

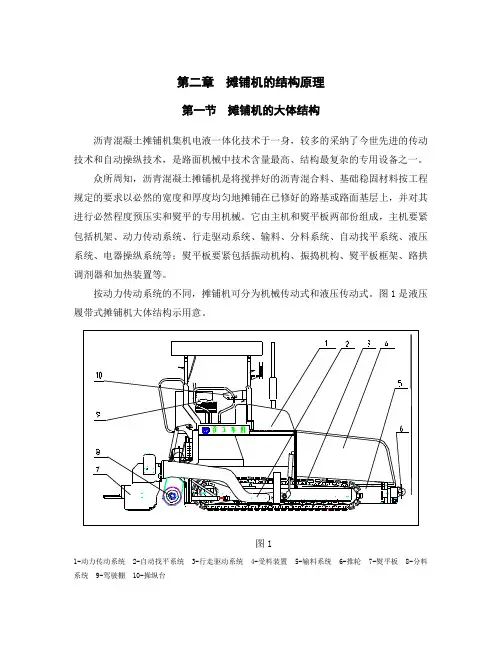

图11-动力传动系统 2-自动找平系统 3-行走驱动系统 4-受料装置 5-输料系统 6-推轮 7-熨平板 8-分料系统 9-驾驶棚 10-操纵台摊铺机的机架一样为钢板和型钢焊接在一路的整体式刚性框架，是摊铺机的繁重构件。

动力传动系统：发动机置于机架的前方、料斗的后部，一样通过弹性减振器固定在机架上。

发动机通过联轴器或聚散器和分动箱或主变速箱连接。

机械式传动系统一样包括主聚散器、主变速箱、链轮减速箱、副变速箱、各类传动链等。

液压式传动系统一样由联轴器、分动箱、液压泵、液压马达、减（变）速器等组成。

行走驱动系统：轮胎式行走系统由前轮和后轮组成。

履带式行走系统由履带装置组成，一样包括履带链轨、橡胶式履带板、导向轮、支重轮、履带驱动轮、履带张紧装置、支承梁等。

履带链轨和橡胶式履带板通太高强度螺栓连接。

输料、分料系统由料斗、料门、左右刮板输料器、分料箱和左右螺旋分料器组成。

料斗位于摊铺机的前部，用来同意自卸车卸下的混合料。

料斗底部为刮板输料器。

左右有两扇活动斗壁，由液压油缸操纵起落，可保证料斗内的混合料全数卸至刮板输送器上。

输分料联动的摊铺机其机架的前端板上设有左右两个料门，由各自的料门油缸或螺杆操纵开启高度，以操纵混合料进入机体通过量的多少位自动操纵的机械可实现输分料自动操纵。
