铝电解电容选型指导书（1）AL电解电容的结构与⽣产⼯艺介绍铝电解电容器的卷绕结构及简图如下所⽰：电解电容包含两个导电电极，中间有绝缘层隔开。
⼀个电极（阳极）由扩⼤了表⾯积的铝箔形成。
铝氧化层（AL2O3）在其表⾯形成绝缘层。
与其它电容相⽐，铝电解电容的负极（阴极）是导电液体，称作电解液。
另外⼀个铝箔，是所谓的阴极箔，其有更⼤的表⾯积，以传递电流到电解液。
电容的阳极是极纯的铝箔，其有效表⾯被极⼤地增⼤（⽐例可以到200倍），增⼤⽅式是⼀个电化学腐蚀过程，这样可以使电容到最⼤容量。
化学腐蚀的⽅式以及程度过程不同，决定于其不同要求。
铝电解电容器的主要⽣产原材料为：阳极箔、阴极箔、电解纸、电解液、导箔、胶带、盖板、铝壳、套管、垫⽚等，其⽣产⼯序主要有：切割、卷绕、含浸、装配、⽼化、封⼝、印刷、套管、测量、包装、检验等，以下为其主要⽣产⼯艺图：（2）铝电解电容器的主要电学性能参数1.额定电压VR：是设计电容时设计的⽽且表⽰在电容上的直流电压。
对于铝电解电容，额定电压≤100 V通常叫做低压电容，⽽额定电压>100 V称作（中）⾼压电容，常⽤的额定电压有6.3V，10V，16V，25V，50V，63V，100V，250V，400V，450V，500V，630V等。
2.⼯作电压VOP：电容可以在额定电压（包含⼀些叠加的成分）下额定⼯作范围内连续⼯作。
允许的连续⼯作电压范围为0V到额定电压之间。
在很短时间内，因阴极铝箔上有⼀层空⽓氧化层，电容可以承受不超过1.5 V 的反向电压。
3.浪涌电压VS：是短时间内可以加在电容上的最⼤电压，⽐如⼀⼩时内5次，每次⼀分钟。
IEC60384-4定义浪涌电压如下：如果 VR ≤ 315 V，VS= 1.15VR，如果VR> 315 V，VS= 1.10VR。
4.额定容量CR：是电容设计和标⽰的交流电容值。
CR是由(IEC 60384-1 and IEC60384-4)规定的特殊标准来测得的，对于电解电容⼀般测试条件为2倍⼯频（100HZ或120HZ），室温。
关于铝电解电容的选择方法和要点电路系统性能的稳定可靠，与选用的元器件参数、等级、质量等密切相关。
设计师应针对产品应用环境以及电性能的要求，准确提出对元件参数的具体要求，包括标称值、精度和误差要求、稳定性要求、温度范围要求、安装尺寸以及与电路性能密切相关的其它要求。
因在所有的被动元件中，铝电解电容的失效率最高，所以选型尤为重要。
铝电解电容选型要点：容量，耐压，温度范围，元件封装形式与尺寸纹波电流、纹波电压漏电流、ESR、散逸因数、阻抗/频率特性电容寿命实际需要、性能和成本等综合考量电子元件技术网通过调查工程师在铝电解选型和应用中碰到的问题提出，要关注耐压、容量、温度和尺寸几个参数，也要注意铝电解电容对整个电路的稳定性问题。
铝电解电容是以经过蚀刻的高纯度铝箔作为阳极，以浸有电解液的薄纸或布做阴极构成的极性电容器。
优点：容量大、耐压高、价格便宜缺点：漏电流大、误差大、稳定性差、寿命随温度的升高下降很快数字电路中使用的铝质电解电容一般用于电源平滑滤波，除容量、耐压、容量误差、工作温度、封装尺寸等熟知的参数外，还有儿个有关电容器品质的重要参数，包括损耗角正切、漏电流、等效串联电阻ESR、允许的纹波电流、使用寿命等。
这些参数不标在成品封装外皮上，只在产品规格书中体现的，但这些参数有可能是关系电路性能的关键。
容量和额定工作电压铝电解电容本体上标有的容量和耐压，这两个参数是很重要，是选用电容最基本的内容。
在实际电容选型中，对电流变化节奏快的地方要用容量较大的电容，但并非容量越大越好，首先，容量增大，成本和体积可能会上升，另外，电容越大充电电流就越大，充电时间也会越长。
这些都是实际应用选型中要考虑的。
额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压。
在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V。
铝电解电容规格参数
铝电解电容的规格参数主要包括静电容量、工作电压、温度、等效串联电阻（ESR）
等。
1.静电容量：这是电容器能够储存的电荷量，单位通常为微法（uF）。
静电容量的大
小决定了电容器的储能能力。
2.工作电压：电容器在工作时所能承受的最大电压，也称为额定电压。
如果电容器在
工作时电压超过这个值，可能会导致电容器损坏。
3.温度：电容器的工作温度范围，以及在此范围内的性能变化。
常见的铝电解电容温
度大多为85℃、105℃。
在高温条件下（例如纯甲类功放），应优选105℃标称的电容。
4.等效串联电阻（ESR）：电容器内部的电阻，会影响电容器的充放电性能。
ESR越
低，电容器的性能越好。
ESR与电容器的容量、电压、频率及温度都有关。
当额定电压固定时，容量愈大ESR愈低。
当容量固定时，选用高额定电压的品种可以降低ESR。
此外，铝电解电容的外形结构尺寸也是重要的规格参数，包括高度、直径、端子直径等，这些参数对于电容器的安装和使用都有影响。
总的来说，铝电解电容的规格参数是选择和使用电容器时需要考虑的重要因素，应根据具体的应用需求和电路条件来选择合适的电容器。
+ 铝电解电容应用指南 2005.02这个应用指南这个应用指南是铝电解电容的完全手册，当然重点是CDE的型号。
它从结构上深入的揭示了世界上主要的铝电解电容型号的性能和应用的最新信息。
希望你能告诉我们更多你所想知道的，使我们能够完善这本手册。
铝电解电容总论除了一些表面安装技术（SMT）的铝电解电容有固态的电解液之外，一般的电解电容都有一个卷绕电容元件，然后注入电解液，连上端子，密封装入一个罐里。
这个卷绕电容元件包含了一个阳极金属箔，浸透在电解液中的纸隔离物和阴极金属箔。
这个金属箔是高纯度的铝，它的表面用蚀刻技术蚀刻了几十亿的细微管道以增加与电解液的接触面积。
看起来电容量是在两个金属箔之间，实际上是在阳极金属箔和电解液之间。
正极板是阳极金属箔；电介质是阳极金属箔上的绝缘铝氧化物；真正的负极板是导电的液态电解质，阴极金属箔仅仅是连接电解液。
这个结构能产生巨大的电容量，因为蚀刻金属箔可以增加100倍以上的表面积并且铝氧化物的电解质的厚度不超过1微米。
这样的电容器有很大的金属盘面积并且金属盘非常靠近。
这些电容器一般提供0.1UF---3UF的电容值，额定电压从5V---500V。
他们是有极性的器件，有明显的正负极端子，并且有非常多的各种各样的类型，包括浇铸和罐型的SMT的器件，轴向和经向引线罐型，牛角端子型和大罐，螺栓端子型。
最典型的电容电压值是330UF/100V 和6800UF/10V SMT器件100UF/450V，6800UF/50V，10000UF/10V 微型罐型1200UF/450V 和 39000UF/50V 牛角罐型9000UF/450V和390000UF/50V 大罐，螺栓端子型如果两个相同容量的铝电解电容串联，背靠背连接正极端子和负极端子，结果是一个有一半电容值的无极性电容。
两个电容调整所承担的电压，其作用相当于被二极管旁路过来的电压。
当加上电压，极性正确的电容器承担全压。
在无极性的铝电解电容和马达启动铝电解电容里一个第二阳极金属箔替代阴极金属箔，结果在一个壳里里得到一个无极性的电容器。

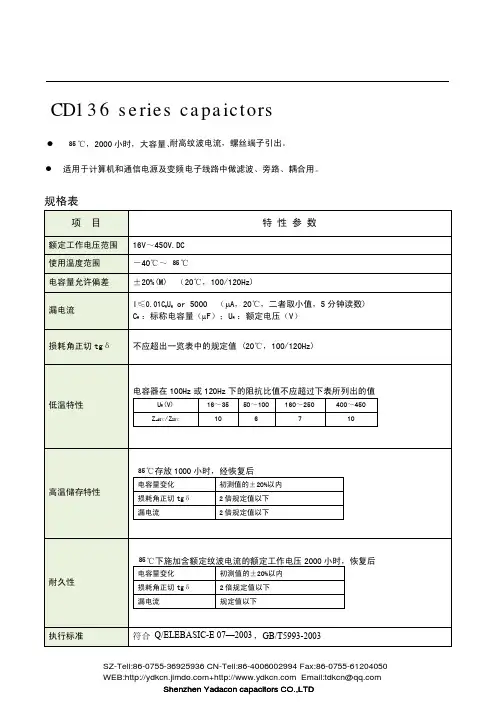

各种型号的铝电解电容器应用CD60型：CD60型铝电解电容器，70℃，非固体电解液，采用金属外壳，单向双焊片引出端，应用于50（60）HZ的单向交流电动机上做启动用，使电动机在较低的起动电流下能得到较高的转距。
单向电机主要应用在电冰箱，木工电刨，潜水泵，及一些机械电子设备中，他的前景比较广阔。
CD288型：CD288型铝电解电容器，85℃圆柱型，金属外壳，单向引出，有极性，带有绝缘套管，有压力释放装置，可用于印制板，可用于彩色电视接收机或其他电子设备。
CD110/CD110X型：CD110/CD110X型铝电解电容器，85℃普通品/85℃普通品小体积，圆柱型，金属外壳，单向引出，有极性，带有绝缘套管，D≥8mm有压力释放装置，可用于印制板，可用于彩色电视接收机，计算机，通讯设备和其他电子控制设备。
CD263/CD263X型：CD263/CD263X型铝电解电容器，105℃普通品/105℃缩体，圆柱型，金属外壳，单向引出，有极性，带有绝缘套管，D≥8mm有压力释放装置，可用于印制板，可用于彩色电视接收机，电子节能灯或其他电子设备。
CD17型CD17型铝电解电容器，55℃圆柱型，金属外壳，单向引出，引出方式为焊片式，带有绝缘套管，有压力释放装置，可用于印制板。
CD17型铝电解电容器，内部结构特殊，与普通铝电解电容器比较，具有体积甚小，电性能指标相当高等特点，它主要是摄影设备的内藏式闪光灯电路中，另外，该产品也可用于点焊，磁化电源，电磁形成，放电加工，汽车指示灯，电梯过度控制等。
CD117H型：CD117H型铝电解电容器，105℃低漏电，金属外壳，单向引出，带有绝缘套管，有极性，防暴方式分底壳防暴和橡皮圈防暴两种。
该产品具有漏电小，损耗角正切值小，性能稳定特点，可用于彩电，复印机，录象机，电脑主板中，产品尺寸基本符合彩电各彩电用低压产品要求，尽量考虑到各种整机的通用性。
CD11H型：CD11H型铝电解电容器，105℃，圆柱型，金属外壳，单向引出，带绝缘外套，有极性，有压力释放装置，适用与印制板线路。

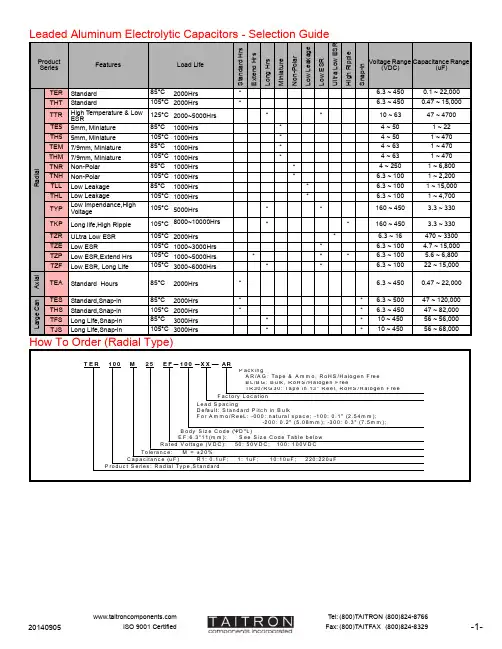

铝电解电容常规型号铝电解电容常规型号85℃—125℃电容器、4V-2000V*0.1UF-680000UF电解电容器、法拉电容、低漏电电容、⾼压⾼容量电容、⾼频低阻电容、急充放电电容；PET电解电容；6P环保电解电容；卧式轴向电解电容；耐温长寿命电容器；⽜⾓型电解电容器；螺栓型电解电容器；超⼩型电解电容器；NP卧式电解电容器；SA卧式电解电容器；NP⽴式电解电容器；⼤型⽜⾓电解电容器；汽车系列电解电容器；军⼯电解电容；军⼯级别电解电容；军⼯品电解电容；优质电解电；并联电容器；滤波电容；⽀撑电容；薄膜电容,储能电容、电焊机电容、变频器电容、LED⽤、贴⽚电容、模块电容；定做各类：特⼤型⽆极性电容、特殊规格电容、超⼤电容。
⾃主产品：A-CAP铝电解电容器代理品牌：⽇⽴HCG系列、⽇⽴螺栓型电解电容、⿊⾦刚电容、EPCOS铝电解电容器，CDE电容、RUBYCON电容（红宝⽯电容）韩国三和等。
400V|1000UF电容电解电容400V|1000u电容器铝电解电容400V|1200UF电容电解电容400V|1200u电容器铝电解电容400V|1500UF电容电解电容400V|1500u电容器铝电解电容400V|1800UF电容电解电容400V|1800u电容器铝电解电容400V|2200UF电容电解电容400V|2200u电容器铝电解电容400V|2700UF电容电解电容400V|2700u电容器铝电解电容400V|3300UF电容电解电容400V|3300u电容器铝电解电容400V|3900UF电容电解电容400V|3900u电容器铝电解电容400V|4700UF电容电解电容400V|4700u电容器铝电解电容400V|5600UF电容电解电容400V|5600u电容器铝电解电容400V|6800UF电容电解电容400V|6800u电容器铝电解电容400V|8200UF电容电解电容400V|8200u电容器铝电解电容400V|10000UF电容电解电容400V|10000u电容器铝电解电容420V330uF电容电解电容450V100uF电容电解电容450V130uF电容电解电容450V150uF电容电解电容450V220uF电容电解电容450V330uF电容电解电容450V390uF电容电解电容450V470uF电容电解电容450V560uF电容电解电容450C|1000UF电容电解电容450V|1000u电容器铝电解电容450C|1200UF电容电解电容450V|1200u电容器铝电解电容450V|1500UF电容电解电容450V|1500u电容器铝电解电容450V|1800UF电容电解电容450V|1800u电容器铝电解电容450V|2200UF电容电解电容450V|2200u电容器铝电解电容450V|2700UF电容电解电容450V|2700u电容器铝电解电容450V|3300UF电容电解电容450V|3300u电容器铝电解电容450V|3900UF电容电解电容450V|3900u电容器铝电解电容450V|4700UF电容电解电容450V|4700u电容器铝电解电容450V|5600UF电容电解电容450V|5600u电容器铝电解电容450V|6800UF电容电解电容450V|6800u电容器铝电解电容450V|8200UF电容电解电容450V|8200u电容器铝电解电容450V|10000UF电容电解电容450V|10000u电容器铝电解电容450V|12000UF电容电解电容450V|12000u电容器铝电解电容450V|15000UF电容电解电容450V|15000u电容器铝电解电容。
电压规格10V16V25V35V1UF4*75*114*75*114*75*114*75*112.2UF4*75*114*75*114*75*114*75*113.3UF4*75*114*75*114*75*114*75*114.7UF4*75*114*75*114*75*114*75*1110UF4*75*114*75*114*75*114*75*1122UF4*75*114*75*114*75*115*75*1133UF4*75*114*75*115*75*116*75*1147UF4*75*114,5*75*115*75*116*76*1168UF100UF 4,5*75*115,6*75*116*7 6.3*128*76*11,12150UF220UF6*75*126,8*76.3*128*98*128*12330UF8*7 6.3*116,8*128*1210*13,16 470UF6*76*128*98*128*12,1410*151000UF8*1210*13,16,1710*17,2013*202200UF10*1710*2013*20,2516*25 3300UF13*2013*2013*2516*30 4700UF13*2113*2516*2518*32电压规格? 50V63V100V160V250V400V1UF4*75*115*115*116*116*116*122.2UF4*75*115*115*116*128*128*123.3UF4*75*115*115*116*128*128*124.7UF4*75*115*115*118*128*128*12 10UF5*75*115*116*118*1210*1310*15 22UF6*75*115*118*1210*1310*2013*2033UF6*7 6.3*126*1110*1310*2013*2013*25 47UF8*7 6.3*126*1110*1713*2013*2016*25 68UF18*26 100UF8*128*1410*2013*2016*2518*32 150UF16*25220UF10*1310*2013*2516*3022*30330UF10*2012*2016*2518*35470UF10*2013*2016*2522*351000UF13*2516*2522*302200UF16*3018*353300UF19*3622*404700UF21*4225*45CD110系列电容器|6.3V/22000uF引线式电容器\85℃普通品电容器6.3V/220uF小体积电容Φ5*116.3V/330uF小体积电容Φ6.3*116.3V/470uF小体积电容Φ6.3*116.3V/1000uF小体积电容Φ8*11.56.3V/2200uF小体积电容Φ10*206.3V/3300uF小体积电容Φ10*206.3V/4700uF小体积电容Φ12.5*206.3V/6800uF小体积电容Φ12.5*256.3V/10000uF小体积电容Φ16*256.3V/15000uF小体积电容Φ16*35.56.3V/22000uF小体积电容Φ18*4010V/47uF小体积电容Φ5*1110V/100uF小体积电容Φ5*1110V/220uF小体积电容Φ6.3*1110V/330uF小体积电容Φ6.3*1110V/470uF小体积电容Φ8*11.510V/1000uF小体积电容Φ10*12.510V/2200uF小体积电容Φ10*2010V/3300uF小体积电容Φ12.5*2010V/4700uF小体积电容Φ12.5*2510V/6800uF小体积电容Φ16*2510V/10000uF小体积电容Φ16*35.510V/15000uF小体积电容Φ18*35.516V/10uF小体积电容Φ5*1116V/22uF小体积电容Φ5*1116V/33uF小体积电容Φ5*1116V/47uF小体积电容Φ5*1116V/100uF小体积电容Φ5*1116V/220uF小体积电容Φ6.3*1116V/330uF小体积电容Φ8*11.516V/470uF小体积电容Φ8*11.516V/1000uF小体积电容Φ10*1616V/2200uF小体积电容Φ12.5*20 16V/3300uF小体积电容Φ12.5*25 16V/4700uF小体积电容Φ16*2516V/6800uF小体积电容Φ16*35.5 16V/10000uF小体积电容Φ18*35.525V/4.7uF小体积电容Φ5*1125V/10uF小体积电容Φ5*1125V/22uF小体积电容Φ5*1125V/33uF小体积电容Φ5*1125V/47uF小体积电容Φ5*1125V/100uF小体积电容Φ6.3*11 25V/220uF小体积电容Φ8*11.5 25V/330uF小体积电容Φ10*12.5 25V/470uF小体积电容Φ10*12.5 25V/1000uF小体积电容Φ10*20 25V/2200uF小体积电容Φ12.5*25 25V/3300uF小体积电容Φ16*25 25V/4700uF小体积电容Φ16*31.5 25V/6800uF小体积电容Φ18*35.535V/4.7uF小体积电容Φ5*1135V/10uF小体积电容Φ5*1135V/22uF小体积电容Φ5*1135V/33uF小体积电容Φ5*1135V/47uF小体积电容Φ5*1135V/100uF小体积电容Φ6.3*11 35V/220uF小体积电容Φ8*11.5 35V/330uF小体积电容Φ10*12.5 35V/470uF小体积电容Φ10*1635V/1000uF小体积电容Φ12.5*20 35V/2200uF小体积电容Φ16*30 35V/3300uF小体积电容Φ16*35.5 35V/4700uF小体积电容Φ18*35.550V/0.1uF小体积电容Φ5*1150V/0.22uF小体积电容Φ5*1150V/0.33uF小体积电容Φ5*1150V/0.47uF小体积电容Φ5*1150V/1uF小体积电容Φ5*1150V/2.2uF小体积电容Φ5*1150V/3.3uF小体积电容Φ5*1150V/4.7uF小体积电容Φ5*1150V/10uF小体积电容Φ5*1150V/22uF小体积电容Φ5*1150V/33uF小体积电容Φ5*1150V/47uF小体积电容Φ6.3*1150V/100uF小体积电容Φ8*11.5 50V/220uF小体积电容Φ10*12.550V/330uF小体积电容Φ10*1650V/470uF小体积电容Φ12.5*20 50V/1000uF小体积电容Φ16*25 50V/2200uF小体积电容Φ16*35.5 50V/3300uF小体积电容Φ18*35.563V/4.7uF小体积电容Φ5*1163V/10uF小体积电容Φ5*1163V/22uF小体积电容Φ5*1163V/33uF小体积电容Φ6.3*1163V/47uF小体积电容Φ6.3*1163V/100uF小体积电容Φ10*12.5 63V/220uF小体积电容Φ10*1663V/330uF小体积电容Φ10*2063V/470uF小体积电容Φ12.5*20 63V/1000uF小体积电容Φ16*25100V/0.1uF小体积电容Φ5*11 100V/0.22uF小体积电容Φ5*11 100V/0.33uF小体积电容Φ5*11 100V/0.47uF小体积电容Φ5*11 100V/1uF小体积电容Φ5*11100V/2.2uF小体积电容Φ5*11 100V/3.3uF小体积电容Φ5*11 100V/4.7uF小体积电容Φ5*11 100V/10uF小体积电容Φ6.3*11 100V/22uF小体积电容Φ6.3*11 100V/33uF小体积电容Φ8*11.5 100V/47uF小体积电容Φ10*12.5 100V/100uF小体积电容Φ10*20 100V/220uF小体积电容Φ10*12.5 100V/330uF小体积电容Φ16*25 100V/470uF小体积电容Φ16*25 100V/1000uF小体积电容Φ18*40160V/0.47uF小体积电容Φ6.3*11 160V/1uF小体积电容Φ6.3*11 160V/2.2uF小体积电容Φ6.3*11 160V/3.3uF小体积电容Φ6.3*11 160V/4.7uF小体积电容Φ6.3*11 160V/10uF小体积电容Φ8*11.5 160V/22uF小体积电容Φ10*16 160V/33uF小体积电容Φ10*20 160V/47uF小体积电容Φ12.5*25 160V/100uF小体积电容Φ16*25 160V/220uF小体积电容Φ16*35.5 160V/330uF小体积电容Φ18*31.5200V/0.47uF小体积电容Φ6.3*11 200V/1uF小体积电容Φ6.3*11 200V/2.2uF小体积电容Φ6.3*11 200V/3.3uF小体积电容Φ6.3*11 200V/4.7uF小体积电容Φ8*11.5 200V/10uF小体积电容Φ10*12.5 200V/22uF小体积电容Φ10*20 200V/33uF小体积电容Φ12.5*20 200V/47uF小体积电容Φ12.5*20 200V/100uF小体积电容Φ16*25 200V/220uF小体积电容Φ18*35.5250V/0.47uF小体积电容Φ6.3*11 250V/1uF小体积电容Φ6.3*11 250V/2.2uF小体积电容Φ6.3*11 250V/3.3uF小体积电容Φ8*11.5 250V/4.7uF小体积电容Φ8*11.5 250V/10uF小体积电容Φ10*16 250V/22uF小体积电容Φ10*20 250V/33uF小体积电容Φ12.5*25 250V/47uF小体积电容Φ12.5*25 250V/100uF小体积电容Φ16*31.5315V/0.47uF小体积电容Φ6.3*11 315V/1uF小体积电容Φ6.3*11 315V/2.2uF小体积电容Φ8*11.5 315V/3.3uF小体积电容Φ10*12.5 315V/4.7uF小体积电容Φ10*12.5 315V/10uF小体积电容Φ10*20 315V/22uF小体积电容Φ12.5*20 315V/33uF小体积电容Φ10*25315V/47uF小体积电容Φ16*25 315V/100uF小体积电容Φ18*31.5350V/0.47uF小体积电容Φ6.3*11350V/1uF小体积电容Φ6.3*11350V/2.2uF小体积电容Φ8*11.5350V/3.3uF小体积电容Φ10*12.5350V/4.7uF小体积电容Φ10*12.5350V/10uF小体积电容Φ10*20350V/22uF小体积电容Φ12.5*25350V/33uF小体积电容Φ10*25350V/47uF小体积电容Φ16*25350V/100uF小体积电容Φ18*31.5400V/0.47uF小体积电容Φ6.3*11400V/1uF小体积电容Φ6.3*11400V/2.2uF小体积电容Φ8*11.5400V/3.3uF小体积电容Φ10*12.5400V/4.7uF小体积电容Φ10*12.5400V/10uF小体积电容Φ10*20400V/22uF小体积电容Φ12.5*25400V/33uF小体积电容Φ10*25400V/47uF小体积电容Φ16*31.5450V/0.47uF小体积电容Φ8*11.5450V/1uF小体积电容Φ8*11.5450V/2.2uF小体积电容Φ10*12.5450V/3.3uF小体积电容Φ10*12.5450V/4.7uF小体积电容Φ10*20450V/10uF小体积电容Φ12.5*25450V/22uF小体积电容Φ10*25450V/33uF小体积电容Φ16*31.5450V/47uF小体积电容Φ16*35.5（注：素材和资料部分来自网络，供参考。
承认书APPROV AL SHEET客户：CUSTOMER：品名：PARTNAME：铝电解电容器(E-CAP)系列：SERIES：CD289Y(LY低阻抗值Low impedance) 系列 规格：SPECIFICA TION： 见尺寸表 版本号：VERSION： QWH-17.001 日期：DATE: 2017.11.20 技术部修改记录REVISION RECORDVER 版本MINUTE OF CHANGES更改目录CHECKER检查人RELEASE DATE发行日期序号No 目录INDEX页page1 概述SCOPE 42 订货方式HOW TO ORDER 43 主要特性表MAIN SPECIFICATIONS 54 产品结构PRODUCT STRUCTURE 65 纹波电流频率因子RIPPLE CURRENT FREQUENCY COEFFICIENT8 6 尺寸表、允许纹波电流DIMENSIONS AND RIPPLE CURRENT97 包装PACKING 128 贮存方法STORAGE METHODS 129 其他说明OTHERS 134．1．1内部构造图及构成材料INTERNAL CONSTRUCTION AND COMPONENTS 芯子分解图Dicomposing figure of clement序号组成部分Components材料.规格.处理Materials.Finish/Specification序号组成部分Components材料.规格.处理Materials.Finish/Specification1 铝壳Case铝Aluminum5 隔离物Separator电解纸Paper2 套管Sleeve胶管Sleeve6 正箔Anode foil高纯铝Fine Aluminum3 封口塞SealIIR胶粒IIR rubber7 负箔Cathode foil铝Aluminum4 引线Terminal leadCP线(铁+锡)CP wire (Fe+Sn)8 电解液Electrolyte有机溶剂Organic Solvent etc引出线Terminal leads橡胶塞Seal rubber芯子Element铝壳Case套管Sleeve隔离物Separator 钉花Stitching铝梗Aluminum负箔Cathode foil焊接点Weld引线Terminal leads 正箔Anode foil560(561)12.5×20 12.5×25 0.07 0.034 195012.5×20 12.5×35 16×20 16×25 0.09 0.065 0.065 0.062 1000 2000 1350 135018×350.0362130680(681)10×30 12.5×30 0.045 0.030 1950 2310 16×20 16×25 18×20 0.072 1300 18×35 0.036 1890820(821) 12.5×25 12.5×35 16×20 0.03 0.025 0.035 2300 2570 2570 12.5×35 12.5×40 16×30 0.07 0.055 0.049 1500 1600 1650 18×400.032 2470 1000(102) 16×25 0.025 2555 16×25 16×35 0.05 0.040 1900 1200(122) 16×30 0.022 3010 18×35 0.036 1890 1500(152) 16×35 0.019 3150 18×40 0.032 2470 1800(182) 18×30 0.021 3635 2200(222) 18×35 0.017 3680 18×40 0.038 3860 2700(272) 18×400.0143800(1) 外形尺寸 Case Size D ×L(mm)(2) 100KHz 阻抗值Impedance at 100KHz +20℃ (Ω)(3) 最大允许纹波电流 Max allowable ripple current (mA rms, +105℃,100KHz)6.1客户料号与风华物料对照表 Customer P/N and Fenghua P/N collate list客户P ／N 风华P ／N-- 8221LEM0812LYN0110--8102LDM1020L YN01108 9 10 11 12 13流传单号码Discriminate mark Sequence numberTaped capacitors are packed into carton, according to the following drawing.22mm L(电容高度)＝25±2mmL×W×H(mm)328X235X57Bulk packing capacitors are packed into PVC bag, inner box and carton according to the following drawings.The dimension of the label on the carton is167.5mmX97.5mm贮存方法STORAGE METHODS保存期限：1年，超一年后，需对产品重新加工作电压老练后才使用。

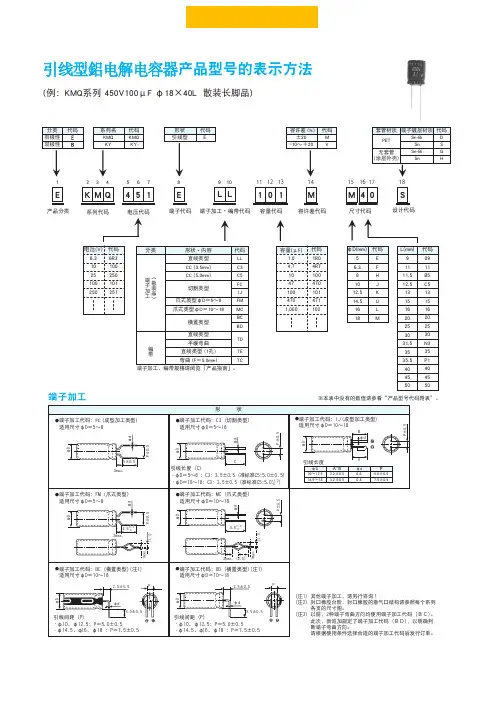

电解电容的型号2009-10-07 11:33本站整理佚名我要评论（0）我要去社区论坛-> 电解电容的型号电解电容常见的容值有1uf, 10uf, 2.2uf, 4.7uf, 22uf, 100uf, 470uf, 220uf,330uf,1000uf,1500uf,2200uf,3300uf,4700uf,6800uf等。
其耐压值有:5V,15V,25V,47V,50V,63v,250V,330V,400v,450V,1000 V,等。
电解电容常用型号：25YK1000 10YK220 25YK220 25YK1000 25YK2200铝电解电容的型号：CD11C CD71 CD268 CD11G CD71 CD11 CD91 CD293 CD288 CD17S CD11CX CD71C常见的大容量电解电容型号有：400v560uF电容,400v680uF电容,400v820uF电容,400v1000uF电容,400v2200uF电容400v2400uF电容,400v2700uF电容,400v3300uF电容,400v4700uF电容,400v5600uF电容,400v6800uF电容,400v8200uF电容,400v10000uF电容,400v12000uF铝电解电容,400v15000uF电容,500V560uF电容,500V680uF电容,500V820uF电容,500V1000uF电容,500V2200uF电容,500V2400uF电容,500V2700uF电容,500V3300uF电容,500V4700uF电容,500V5600uF电容,500V6800uF电容,500V8200uF电容,500V10000uF电容,500V12000uF铝电解电容,500V15000uF电容,250V560uF电容,250V680uF电容,250V820uF电容,250V1000uF电容,250V2200uF电容,250V2400uF电容,250V2700uF电容,250V3300uF电容,250V4700uF电容,250V5600uF电容,250V6800uF电容,250V8200uF电容,250V10000uF电容,250V12000uF铝电解电容,250V15000uF电容,200V560uF电容,200V680uF电容,200V820uF电容,200V1000uF电容,200V2200uF电200V2400uF电容,200V2700uF电容,200V3300uF电容,200V4700uF电容,200V5600uF电容,200V6800uF电容,200V8200uF电容,200V10000uF电容,200V12000uF铝电解电容,200V15000uF电容,630V560uF电容,630V680uF电容,630V820uF电容,630V1000uF电容,630V2200uF电容,630V2400uF电容,630V2700uF电容,63V3300uF电容,63V4700uF电容,63V5600uF电容,63V6800uF电容,63V8200uF电容,63V10000uF电容,63V12000uF铝电解电容,63V15000uF电容,60V560uF电容,60V680uF电容,60V820uF电容,60V1000uF电容,60V2200uF电容,60V2400uF电容,60V2700uF电解电容,器60V3300uF电容,60V4700uF电容,60V5600uF电容,60V6800uF电容,60V8200uF电解电容,器60V10000uF电容,60V12000uF铝电解电容,器60V15000uF电容,550V560uF电容,550V680uF电容,550V820uF电容,550V1000uF电容,550V2200uF电容,550V2400uF电550V2700uF电容,550V3300uF电容,550V4700uF电解电容,器550V5600uF电容,550V6800uF电容,550V8200uF电容,550V10000uF电容,550V12000uF铝电解电容,550V15000uF电容,450V560uF电450V680uF电容,450V820uF电容,450V1000uF电解电容,器450V2200uF电容,450V2400uF电容,450V2700uF电容,450V3300uF电容,450V4700uF电解电容,器450V5600uF电容,450V6800uF电容,450V8200uF电容,450V10000uF电容,450V12000uF铝电解电容,450V15000uF电容,250V560uF电容,250V680uF电容,250V820uF电容,250V1000uF电容,250V2200uF电容,250V2400uF电容,250V2700uF电解电容,器250V3300uF电容,250V4700uF电容,250V5600uF电容,250V6800uF电容,250V8200uF电容,250V10000uF电容,250V12000uF铝电解电容,250V15000uF电容,500V560uF电容,500V680uF电容,500V820uF电容,500V1000uF电容,500V2200uF电容,500V2400uF电容,500V2700uF电容,500V3300uF电容,500V4700uF电容,500V5600uF电容,500V6800uF电容,500V8200uF电容,500V10000uF电容,500V12000uF铝电解电容,500V15000uF电容。
