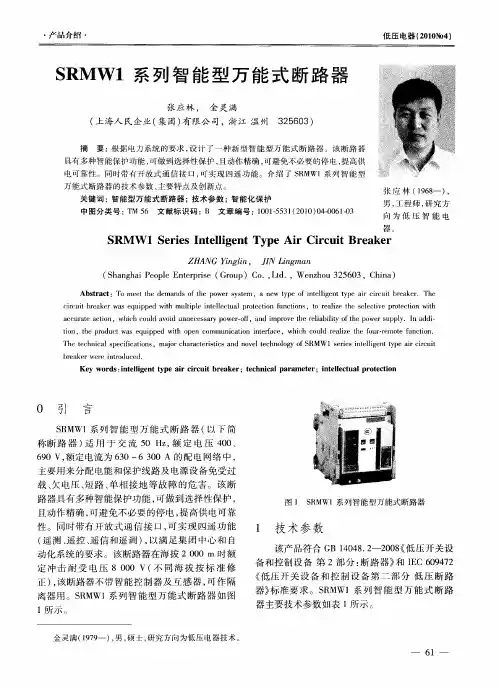

RDW1系列智能型万能式低压断路器，适用于交流50Hz ，额定工作电压400V 或690V ，额定电流200A~6300A 的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。
断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。
同时带有开放式通讯接口，可实现四遥功能，以满足控制中心和自动化系统的要求。
该断路器不带智能控制器及互感器时可作隔离器用。
产品符合：GB/T 14048.2 IEC 60947-2 标准。

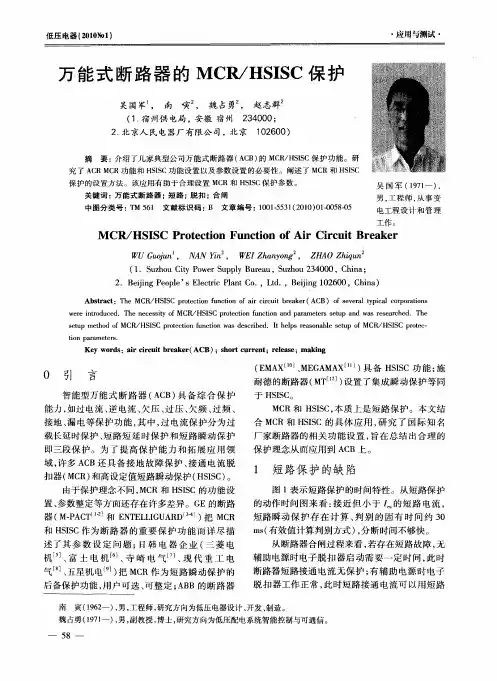

选型指南产品概述操作方式：电动操作、手动操作（检修、维护用）□ 脱扣器种类：智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器；□ 基本型功能包括：过载长延时保护、短路短延时保护、瞬时保护、接地故障保护、 故障记录、脱扣试验、自诊断、电流测量、数码显示等功能；□ 智能型功能包括：基本型功能＋MCR 及HSISC 保护、负载监控、热记忆、触头磨损、 电流不平衡保护、故障记忆、编程接口、电压测量、LCD 显示等功能；□ 通讯型功能包括：智能型功能＋通讯功能。
说明：用户根据实际使用需要可订制其它功能，请与制造厂协商。
□ ；001RDW1系列智能型万能式断路器002表1注：表中工作电流值供参考使用。
□ 安装地点海拔：不超过2000m,对于海拔高度超过2000m 工作环境下使用的断路器，请按表2降容使用。
表2□ +40℃-++40℃流使用，当下限值低于-10℃的工作条件，请与制造厂进行协商。
周围空气温度：上限值不超过，下限值不低于5℃，24小时平均值不超过35℃；上限值超过时按表1工作电正常工作条件安装条件□ 大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的平均最低温度为+25℃,并考虑到因温度变化发生在产品表面上的凝露。
超过规定用户应与本厂协商。
HSW1框架断路器
主编：刘本木
乐清市杭申电气有限公司
一、HSW1框架断路器简介•
二、HSW1框架断路器主要技术指标
三、HSW1框架断路器型号及含义
四、HSW1框架断路器产品选型表及主要参数
五、HSW1框架断路器安装及尺寸
六、HSW1框架断路器图片----1
七、企业简介
•企业机构：乐清市杭申电气有限公司
•有法人代表：刘董事长
•注册资本：人民币5000万
•经营模式：生产加工、经销批发
•员工数量：800 -1200人
•主要市场：大陆;西欧;东南亚;
•客户类型：国家电网公司、成套厂、大中型建筑工程•所属行业：配电输电设备;开关;
•产品信息：成套大类（高低压电器、变压器、箱变）•品牌：红申HS
•特色产品：HSW1、HSW2、HSW3框架断路器。
HSLW1智能型万能断路器适用范围HSLW1系列智能型万能式低压断路器（以下简称断路器），适用于交流50Hz，额定电压至660V（690V）及以下，额定电流400A-6300A的配电网络中，用来分配电能和保护线路及电源免受过载、欠电压、短路、单相接地等故障的危害。
同时带有开放式通讯接口。
可进行四遥，以满足集制中心和自动化系统的要求。
该断路器不带智能控制器及传感器，可做隔离器用。
断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和IEC947-2《低压开关设备和控制设备断路器》等标准。
产品分类分类1、按安装方式分：a、固定式；b、抽屉式；2、按极数分；a、三极；b、四极；3、按操作方式分：a、电动操作；b、手动操作（检修维护用）。
■脱扣器种类智能型过电流控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。
■智能型过电流控制器性能：1、智能控制器分为：H型（通讯用）、M型（普通智能型）、L型（经济型）2、具有过载长延时反时限、短延时反时限、定时限、瞬时功能。
可由用户自行设定组成所需要的保护特性；3、单相接地保护功能；4、显示功能：整电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；5、报警功能：过载报警；6、自检功能：过热自检、微机自诊断；7、试验功能：试验控制器的工作特性。
断路器结构简介固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成。
抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。
断路器为立体布置形式，具有结构紧凑、体积小的特点。
触头系统封闭在绝缘底板内，其每相触头形成一个小室。
而智能控制器、手动操作机构、电动操作机构依次排在其前面形成各自独立单元，便于维护检修。
抽屉式断路器由插入断路器与抽屉座组成，插入断路器放置在抽屉内导轨上进出。
抽屉式断路器有三个工作位置：“连接”、“试验”、“分离”位置，位置变更通过手柄的旋转实现，三个位置的指示通过抽屉座底横梁上的指示针显示。
HSW1型智能型万能式低压断路器检修规程1 范围1.1本规程适用于杭州之江开关股份有限公司生产的智能型万能式断路器规程。
1.2本规程适用于#5、#6机组中的所有低压智能型断路器。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改或修订版均不适用于本标准，然而，其鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB14048.2《低压开关设备和控制设备低压断路器》 1EC60947—2《低压开关设备和控制设备低压断路器》 DL/.T596.1996电气设备预防性规程DL/.T617.1997气体绝缘金属封闭开关设备技术文件华北电力集团公司二000年《电力设备交接预防性试验规程》3 总则3.1本规程规定了HSW1系列智能型万能式低压断路器 3.2预试项目按相关标准执行4 型号含义5 结构特点断路器为全体布置形式，且有结构紧凑，体积小的特点。
触头系统封闭在绝缘底板内，且每个触头边都用绝缘板隔开，形成一个小室，智能型脱扣器，手柄操作机构，电动操作机构依次排在前面形成各自独立的单元，如其中一个单元坏了，可将其拆下换上新的一般无需检修。
企业代号 极数（四极标以4，三极时不标） 断路器的壳架等级额定电流 设计序号 万能式断路器 HS W 16主要技术参数6.2断路器的最大耗损功率（环境温度﹢40℃）。
HSW1—1000 三级210V A 四级250V A HSW1—4000 三级1200V A 四级1220VAHSW1—2000 三级360V A 四级420V A HSW1—6300 三级1250V A 四级1350V AHSW1—3200 三级870V A 四级1020V A断路器在不同环境温度下额定电流变动表见下表注：以上数据仅作为指导、参考用7 检修周期和内容因其断路器机械、电器特殊性一般无需检修只能做一般性检查。
智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。
断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。
1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。
b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。
1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。
1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。
2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。
2 1 2按操作方式分：电动操作、手动操作。
2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。
2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。
2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。

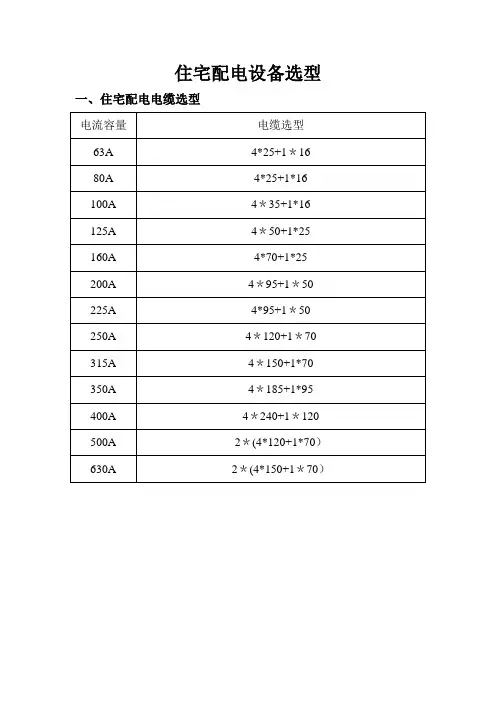

住宅配电设备选型一、住宅配电电缆选型二、电流互感器选型电流互感器作用1、电度计量其互感器容量以变压器额定电流为准,即1:1附近。
2、电流表监视（计量小盘) 其互感器容量在变压器额定电流1。
5倍附近.电流互感器选型断路器选型斯沃品牌选型见附件三、变压器铜排选型四、住宅用电负荷需要系数注:1、表中通用值系目前采用的住宅需用系数值，推荐值是为计算方便而推出，仅供参考2、住宅的公用照明及公用电力负荷需用系数，一般可按0。
8选取。
四、变压器选型①电容器补偿量：为变压器容量的0。
3倍其中所对应的微断、热继数量为：电容补偿量/30（30KV AR为组）②电容柜尺寸：小于300KV AR时，长度为800mm大于300KV AR时,长度为1000mm③电流互感器、刀开关、断路器中的电流计算：I=0。
06S 高供高量（10KV进线，测量端为10KV）I=1.5S 高供低量（10KV进线，测量端为380V）注：原始公式：S=1.732UI S:视在功率U:测量端电压I：计算电流这里电压单位为KV④除湿机选择个数：50平方米为一个单位，配置1台⑤熔断器电流选型：I=S/U S：变压器容量U：测量端电压（单位为KV)变压器负载率一般选择在60％—80%附件1 斯沃断路器附件3 德力西开关选型HD系列、HS系列单投和双投刀开关适用于交流50Hz，额定电压380V,直流至230V,额定电流至1500A(非标产品可至4000A）的成套配电装置中，作为不频繁地手动接通和分断交直流电路或作隔离开关用。
其中:1、HS11系列中央手柄式刀开关主要用于手动力站，不切断带有电流的电路，作为电气隔离之用.HD112、、HS12系列侧方正面杠杆操作机构式刀开关主要用于正面操作，前面维修的开关柜中,操作机构可以装在柜的两端安装。
HD123、、HS13系列侧方正面杠杆操作机构式刀开关主要用于正面操作，前面维修的开关柜中，操作机构装在正前方。
HD134、、HS14系列侧面操作手柄式刀开关，主要用于动力箱中。
