Cad基本教程要基本熟悉工程制图cad，从标准、绘图、标注、打印四个方面入手比较简单，适于讲解教程的制作和方便个人理解，算不上全面。
另外因自己的水平一般，我尽量讲细一点，以便于更好理解。
一、标准（简单了解就行，不太重要，知道有这就行。
）工程制图大概包括设备图，流程图，布置图三种。
一般设备图有包含设备主视图和俯视图。
布置图必须标明方位。
标准主要说的是制图标准，包括国标，行业制图标准等等。
比如说国标规定焊缝的标注等。
又比如说我们化工制图标题栏，明细栏等的制作标准。
还有像绘图过程中物料管道线用0.9mm粗线，仪表圆一般规定直径10mm这样的死规定。
但一般这些都不太重要，实际操作过程中，只要图纸表达清晰，内容表达明确的简略图即可。
二、绘图cad绘图主要借助cad中绘图工具栏和modify修改工具栏中工具。
（先了解就行，不用死记）绘图工具的使用过程中，结合状态栏的辅助操作，可以更快的完成图纸的制作。
一般常用的状态有正交，极轴，对象捕捉。
其他不常用就不一一介绍了。
正交：用于直线的绘制，复制移动的垂直或水平方向的移动。
再不需要时可取消。
极轴：有助交点终止处的绘图。
也可用于直线的绘制。
对象捕捉：主要是对交点处或中心点的捕捉显示。
完成各种绘图用具的教学，会是一种比较枯燥的工作。
要一一讲解起来既费时又费力，感觉完全没有必要。
所以我先讲解几个常用工具操作，然后根据相近相通原理，撇一叶而知秋。
介绍这之前首先先说下一些常识：1、关于鼠标的应用Cad中鼠标滚轮具有三个功能，1、转动滚轮可以放大缩小绘图界面，但不能缩小扩大绘图的实际尺寸和比例。
2、单机滚轮后可做抓取工具，任意控制所要绘图地点居于中心位置。
3、左单击选择操作选项，并接后续操作的进行。
2、选项里的部分操作和word类似，我一般学会一个软件后，首先会了解选项里的一些操作，以方便和简化后续绘图工作中肯可能带来的不便。
在“工具”栏里最下面打开“选项”先看“显示”，标注圆圈部分需要注意，十字光标一般调到25左右比较好，“颜色”选框中可以调背景颜色，比如灰（黑）色调成白色：棕色标记处取消勾选→打开颜色复选框→选择“窗口元素”模型空间背景，选择“颜色”白色。

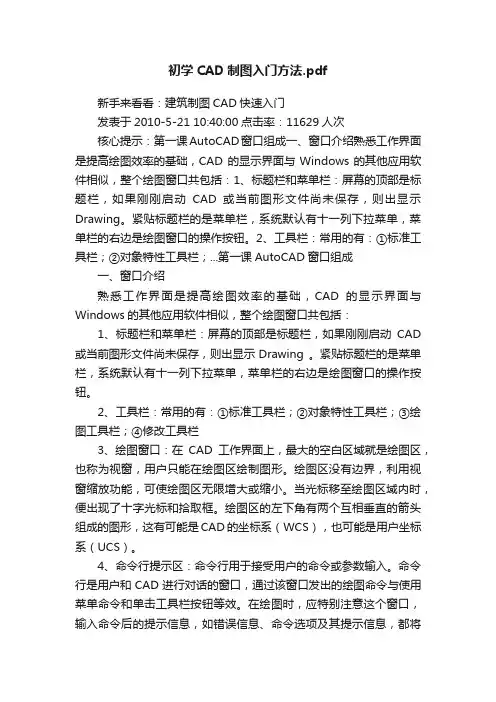

初学CAD制图入门方法.pdf新手来看看：建筑制图CAD快速入门发表于2010-5-21 10:40:00点击率：11629人次核心提示：第一课AutoCAD窗口组成一、窗口介绍熟悉工作界面是提高绘图效率的基础，CAD 的显示界面与Windows的其他应用软件相似，整个绘图窗口共包括：1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则出显示Drawing。
紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。
2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；...第一课AutoCAD窗口组成一、窗口介绍熟悉工作界面是提高绘图效率的基础，CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口共包括：1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD 或当前图形文件尚未保存，则出显示Drawing 。
紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。
2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏3、绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。
绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小。
当光标移至绘图区域内时，便出现了十字光标和拾取框。
绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。
4、命令行提示区：命令行用于接受用户的命令或参数输入。
命令行是用户和CAD进行对话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。
在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。
5、状态行：显示当前图形的绘制的状态，如光标的坐标，捕捉、栅格、正文等功能的开关状态。
二、窗口元素的定制1、工具栏的定制方式：A：视图→工具栏，选择所需工具栏后→关闭。
cad制图初学入门的图文教程详解我们经常使用CAD绘图和天正绘图，但是正常学习的小白们知道如何使用它们绘制基础的图纸吗?下面小编教你怎么使用CAD绘制基础图纸，希望对你有帮助！cad制图初学入门的教程我们首先打开两种绘图软件，进行基础绘图，先进行轴网的绘制，随后选择墙体绘制墙体进行墙线的添加，根据需要使用鼠标绘制即可。
完成墙线的绘制后，我们进行门窗的添加，选择门窗门窗，系统会弹出门窗的添加命令窗口，我们可以进行各项属性的设置。
完成门窗的设置后，将鼠标移动到相应的墙线位置，系统会自动出现提示，确定位置后单击鼠标即可确定位置，并输出门窗。
在左上方的门窗设置窗口中的下方，我们可以切换添加部件，门或者窗，点击窗，开始进行窗户的添加，选择合适的位置点击鼠标即可。
当我们完成相应的平面图的绘制后，CAD会将整个图纸的三维模型建立，我们可以在绘图处的左上角点击俯视，调整视角，从而获得不同的图纸。
在弹出的视角调整选项中，我们可以选择各种不同的视角，多为建筑图纸的立面图，部分可以看到三维模型，可以根据需要进行选择。
CAD教程：图形编辑与修改 1.图形位移①移动图形：通过选择修改/移动，或单击移动按钮，或在命令行中输入move来执行。
可以将一个或者多个对象平移到新的位置，相当于删除源对象的复制和粘贴。
②旋转图形：选择修改/旋转，单击旋转按钮，或在命令行中输入rotate来执行。
可以改变对象的方向，并按指定的基点和角度定位新的方向。
一般为说，移动和旋转命令中，基点的指定都需要配合对象捕捉功能来完成，基点是一些具有特殊位置的点。
2.图形修改①删除图形：通过选择修改/删除命令，或单击删除按钮，或中命令行中输入erase来执行。
选择删除命令后，此时屏幕上的十字光标将变为一个拾取框，选择需要删除的对象，按enter回车键。
删除最快办法，先选择物体，再调用删除命令或按delete键。
另外也可以使用剪切到剪贴板方法将对象删除。
②拉伸图形：可以拉伸对象中选定的部分，没有选定部分保持不变。
CAD制图入门教程一、窗口介绍熟悉工作界面是提高绘图效率的基础，CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口共包括：1、标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则出显示Drawing 。
紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。
2、工具栏：常用的有：①标准工具栏；②对象特性工具栏；③绘图工具栏；④修改工具栏3、绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。
绘图区没有边界，利用视窗缩放功能，可使绘图区无限增大或缩小。
当光标移至绘图区域内时，便出现了十字光标和拾取框。
绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。
4、命令行提示区：命令行用于接受用户的命令或参数输入。
命令行是用户和CAD 进行对话的窗口，通过该窗口发出的绘图命令与使用菜单命令和单击工具栏按钮等效。
在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。
5、状态行：显示当前图形的绘制的状态，如光标的坐标，捕捉、栅格、正文等功能的开关状态。
二、窗口元素的定制1、工具栏的定制方式：A：视图→工具栏，选择所需工具栏后→关闭。
B：在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。
2、命令行和绘图窗口的定制：A：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。
B：将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。
（F2快捷键：命令行和文本窗口的切换。
）状态行开关按钮的选项定制：在按钮上右击鼠标→设置。
F6键则在坐标显示中切换，控制坐标显示特性。
三、新建图形文件（1）文件→新建（2）标准工具栏→新建（3）命令：New（4）利用启动对话框新建文件，该对话框有四个选项卡：①打开：打开原有图形文件（“文件”→打开）A、选择“以只读方式找开”，只能读取，不能修改。
AutoCAD基础入门教程CAD技巧详细版.pdf第一章二维图形绘制的基本方法1.1 直线的绘制直线是图形中最常见、最简单的实体。
命令是“Line”，或输入“L”按钮是，菜单位置是[绘图] > [直线]。
★提示1：CAD的命令都可以从三个地方来操作：工具按钮、菜单命令、命令行命令，快捷键命令，基本上没有太大差别，取最方便者。
在学习CAD中也要将命令的英文和快捷键记下来。
★提示2：用ESC键中断命令，用空格键确定、完成命令，等于Enter 键，等于右键结束。
★提示3：CAD是一个基于命令式的软件，也就是说基本上都是由单独的命令和参数来完成某个工作的，只有单词，不需语法。
一般不像3D需要多个命令交叉使用。
执行命令后，CAD的提示及操作如下：（看提示）◆指◆定第一点：输入第一点坐标◆后按空格键结束，◆或在窗口拾取一点。
◆指◆定下一点[或放弃（U）]：输入第二点坐标◆后按空格键结束，◆或拾取一点。
◆指◆定下一点[或放弃（U）]：如果只想绘制一条直线，◆就直接按空格键结束操作。
如果想绘制多条直线，◆可在该提示符下继续输入第三点的坐标◆值。
如果想撤消前一步操作，◆输入“U”，◆空格，◆取消上一步操作。
◆指◆定下一点[或闭合（C）/放弃（U）]：如果要绘制一个闭合的图形，◆就需要在该提示符下直接输入“C”，◆将最后确定的一点与最初的起点连成一条闭合的图形。
如果想撤消前一步操作，◆输入“U”取消上一步操作。
中括号表示可选项，小括号里是命令，/表示“或”。
如何结束画线命令呢？空格，或者Enter，或者右键确认。
★提示1：学习看提示，我们现在使用的是中文版本的CAD2004，最大的好处是真正的中文化，所有的命令都有提示出现，很多情况下，大家按照提示去做就可以了。
★提示2：要结束命令时，可按空格键或Enter键来确定命令的执行。
也可以单击鼠标右键，在弹出的菜单里选“确认”。
★提示3：要取消一个命令的执行，可在命令执行过程中按Esc键；使用Esc键还可以取消当前的对话框。
CAD新手入门电子教案图幅：A0 ：1189×841A1 ：841×594A2 ：420×594A3 ：420×297A4 ：297×210边距：最小单位mm，标高及总平面图单位m①②轴线之间叫“开间”，A B 轴线之间叫“进深”P91剖切线 P14尺寸 P165索引符 P166指北针墙体粗实线P165标高 P172房建 P170总平面图线性比例4：2：1虚线层ISOO2W100 ISOO4W100 DASHED中心线Center抄写CAD快捷键2月25日绘图前准备：1、设置绘图环境图层、图形界限2、文字样式设置（一个文件只用一种字体）3、标注样式（根据出图比例）4、状态栏：极轴追踪角度、对象捕捉等5、显示精度、十字光标大小6、草图、自动追踪设置等7、多线样式设置8、绘图细节：指北针R=12 索引符号R=5 详图符号R=7定位轴线R=4 ~5剖切符号：投影方向线长度5 剖切位置长度8超尺寸线、尺寸界限、起止符号2~39、文字字号：定位轴线为5，图名文字为7，标注文字为2.5~3.5，10、标高45°，高为3，折断线45°11、第一层标注距图10，基线为7上机练习准备：1、图形界限，窗口缩放2、图层设置（线性比例4：2：1）3、调整CAD背景工具——选项——显示——颜色（黑色）——应用并关闭4、文字样式：高度7/3.5/5 宽度比例0.6~0.75、标注样式：按原实际尺寸进行标注在调整中把使用全局比例为……检查轴线的距离使用快速标注6、多线样式调整上对正ML—J—T注意X，Y的正负关系中对正ML—J—Z—S—输入墙厚多线偏移，例：输入墙厚为370.格式—多线样式—元素特性—修改偏移量—0.5X轴纵向—-0.5Y 轴纵向7、定位轴线,可以直线命令也可以用多段线画，先定横向轴线的总尺寸，再定纵向横轴线的总尺寸或先把外围总尺寸画出来1、比例的计算（总长+总宽）÷3802、构造线XL、3、画圆T参数4、标注……（用于……标注，用于……标注）新建5、填充—关联问题角度等3月7日1、布尔运算修改—实体编辑—并集（相加）差集(相减) 2、中线超出3-7，中心线与文字不能重合，要打断先填充后标注标注与中心线、廓不能重合3、SPL，样条曲线，打断4、徒手画线Sketch5、云线Revcloud1、定位轴线编号块—定义属性，插入点，圆心标记，提示，值2、出图比例、画图比例3、格式、点样式——定数等分、定距等分3月10日1、绘图圆环、图案填充2、钢筋、保护层25，第二层钢筋703、箭头长度为宽4倍左右4、创建面域REG，LI列表3月11日画轴测图1、栅格捕捉—等轴侧捕捉。

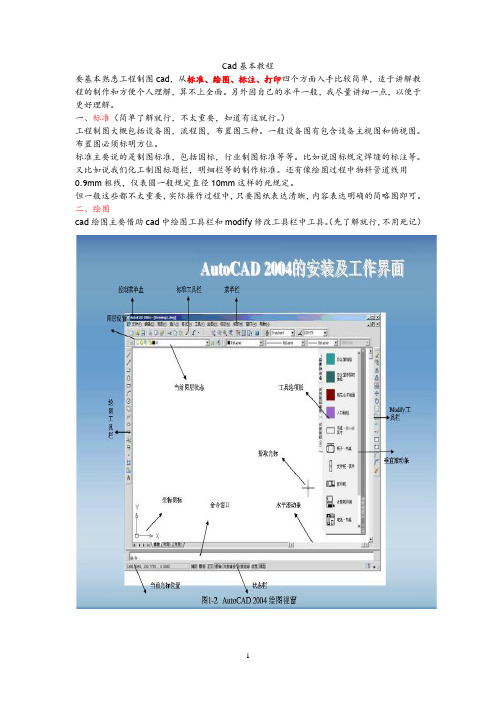

Cad基本教程
要基本熟悉工程制图cad，从标准、绘图、标注、打印四个方面入手比较简单，适于讲解教程的制作和方便个人理解，算不上全面。
另外因自己的水平一般，我尽量讲细一点，以便于更好理解。
一、标准（简单了解就行，不太重要，知道有这就行。
）
工程制图大概包括设备图，流程图，布置图三种。
一般设备图有包含设备主视图和俯视图。
布置图必须标明方位。
标准主要说的是制图标准，包括国标，行业制图标准等等。
比如说国标规定焊缝的标注等。
又比如说我们化工制图标题栏，明细栏等的制作标准。
还有像绘图过程中物料管道线用
0.9mm粗线，仪表圆一般规定直径10mm这样的死规定。
但一般这些都不太重要，实际操作过程中，只要图纸表达清晰，内容表达明确的简略图即可。
二、绘图
cad绘图主要借助cad中绘图工具栏和modify修改工具栏中工具。
（先了解就行，不用死记）
绘图工具的使用过程中，结合状态栏的辅助操作，可以更快的完成图纸的制作。
一般常用的状态有正交，极轴，对象捕捉。
其他不常用就不一一介绍了。
正交：用于直线的绘制，复制移动的垂直或水平方向的移动。
再不需要时可取消。
极轴：有助交点终止处的绘图。
也可用于直线的绘制。
对象捕捉：主要是对交点处或中心点的捕捉显示。
完成各种绘图用具的教学，会是一种比较枯燥的工作。
要一一讲解起来既费时又费力，感觉完全没有必要。
所以我先讲解几个常用工具操作，然后根据相近相通原理，撇一叶而知秋。
介绍这之前首先先说下一些常识：
1、关于鼠标的应用
Cad中鼠标滚轮具有三个功能，1、转动滚轮可以放大缩小绘图界面，但不能缩小扩大绘图的实际尺寸和比例。
2、单机滚轮后可做抓取工具，任意控制所要绘图地点居于中心位置。
3、左单击选择操作选项，并接后续操作的进行。
2、选项里的部分操作
和word类似，我一般学会一个软件后，首先会了解选项里的一些操作，以方便和简化后续绘图工作中肯可能带来的不便。
在“工具”栏里最下面打开“选项”
先看“显示”，标注圆圈部分需要注意，十字光标一般调到25左右比较好，“颜色”选框中可以调背景颜色，比如灰（黑）色调成白色：棕色标记处取消勾选→打开颜色复选框→
选择“窗口元素”模型空间背景，选择“颜色”白色。
