最新整理cad制图初学入门的图文教程详解

Cad基本教程要基本熟悉工程制图cad，从标准、绘图、标注、打印四个方面入手比较简单，适于讲解教程的制作和方便个人理解，算不上全面。

另外因自己的水平一般，我尽量讲细一点，以便于更好理解。

一、标准（简单了解就行，不太重要，知道有这就行。

）工程制图大概包括设备图，流程图，布置图三种。

一般设备图有包含设备主视图和俯视图。

布置图必须标明方位。

标准主要说的是制图标准，包括国标，行业制图标准等等。

比如说国标规定焊缝的标注等。

又比如说我们化工制图标题栏，明细栏等的制作标准。

还有像绘图过程中物料管道线用0.9mm粗线，仪表圆一般规定直径10mm这样的死规定。

但一般这些都不太重要，实际操作过程中，只要图纸表达清晰，内容表达明确的简略图即可。

二、绘图cad绘图主要借助cad中绘图工具栏和modify修改工具栏中工具。

（先了解就行，不用死记）绘图工具的使用过程中，结合状态栏的辅助操作，可以更快的完成图纸的制作。

一般常用的状态有正交，极轴，对象捕捉。

其他不常用就不一一介绍了。

正交：用于直线的绘制，复制移动的垂直或水平方向的移动。

再不需要时可取消。

极轴：有助交点终止处的绘图。

也可用于直线的绘制。

对象捕捉：主要是对交点处或中心点的捕捉显示。

完成各种绘图用具的教学，会是一种比较枯燥的工作。

要一一讲解起来既费时又费力，感觉完全没有必要。

所以我先讲解几个常用工具操作，然后根据相近相通原理，撇一叶而知秋。

介绍这之前首先先说下一些常识：1、关于鼠标的应用Cad中鼠标滚轮具有三个功能，1、转动滚轮可以放大缩小绘图界面，但不能缩小扩大绘图的实际尺寸和比例。

2、单机滚轮后可做抓取工具，任意控制所要绘图地点居于中心位置。

3、左单击选择操作选项，并接后续操作的进行。

2、选项里的部分操作和word类似，我一般学会一个软件后，首先会了解选项里的一些操作，以方便和简化后续绘图工作中肯可能带来的不便。

在“工具”栏里最下面打开“选项”先看“显示”，标注圆圈部分需要注意，十字光标一般调到25左右比较好，“颜色”选框中可以调背景颜色，比如灰（黑）色调成白色：棕色标记处取消勾选→打开颜色复选框→选择“窗口元素”模型空间背景，选择“颜色”白色。

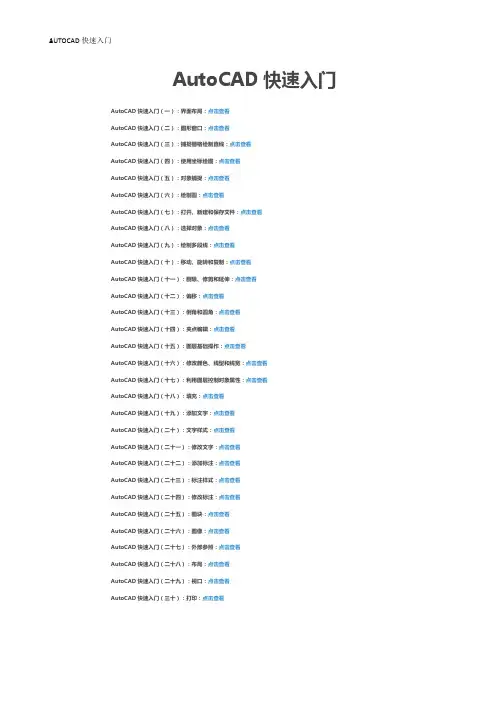

AutoCAD快速入门AutoCAD快速入门（一）：界面布局：点击查看AutoCAD快速入门（二）：图形窗口：点击查看AutoCAD快速入门（三）：捕捉栅格绘制直线：点击查看AutoCAD快速入门（四）：使用坐标绘图：点击查看AutoCAD快速入门（五）：对象捕捉：点击查看AutoCAD快速入门（六）：绘制圆：点击查看AutoCAD快速入门（七）：打开、新建和保存文件：点击查看AutoCAD快速入门（八）：选择对象：点击查看AutoCAD快速入门（九）：绘制多段线：点击查看AutoCAD快速入门（十）：移动、旋转和复制：点击查看AutoCAD快速入门（十一）：删除、修剪和延伸：点击查看AutoCAD快速入门（十二）：偏移：点击查看AutoCAD快速入门（十三）：倒角和圆角：点击查看AutoCAD快速入门（十四）：夹点编辑：点击查看AutoCAD快速入门（十五）：图层基础操作：点击查看AutoCAD快速入门（十六）：修改颜色、线型和线宽：点击查看AutoCAD快速入门（十七）：利用图层控制对象属性：点击查看AutoCAD快速入门（十八）：填充：点击查看AutoCAD快速入门（十九）：添加文字：点击查看AutoCAD快速入门（二十）：文字样式：点击查看AutoCAD快速入门（二十一）：修改文字：点击查看AutoCAD快速入门（二十二）：添加标注：点击查看AutoCAD快速入门（二十三）：标注样式：点击查看AutoCAD快速入门（二十四）：修改标注：点击查看AutoCAD快速入门（二十五）：图块：点击查看AutoCAD快速入门（二十六）：图像：点击查看AutoCAD快速入门（二十七）：外部参照：点击查看AutoCAD快速入门（二十八）：布局：点击查看AutoCAD快速入门（二十九）：视口：点击查看AutoCAD快速入门（三十）：打印：点击查看一界面布局对于CAD初学者来说，了解操作界面的布局至关重要，因为只有了解软件的界面布局，才能方便地与他人交流，才有可以正确领会各种教程和技巧，才能在操作时迅速地找到目标功能，提高学习的兴趣和效率。

AutoCAD初级绘图指南第一章：AutoCAD软件简介AutoCAD是一种流行的计算机辅助设计（CAD）软件，广泛应用于建筑、工程和制图领域。

它具备强大的绘图和编辑功能，能够帮助用户创建高质量的二维和三维设计图纸。

1.1 AutoCAD的发展历史AutoCAD由美国建筑师John Walker于1982年开发，最初用于简化机械工程设计流程。

随着技术的发展，AutoCAD逐渐扩展到其他领域，并成为全球领先的CAD软件之一。

1.2 AutoCAD的应用领域AutoCAD广泛应用于建筑设计、土木工程、电气工程、室内设计等领域。

它可以用于制作平面图、立体图、流程图、零件图等不同类型的图纸。

第二章：AutoCAD界面和基本操作2.1 AutoCAD界面介绍AutoCAD界面由菜单栏、工具栏、绘图区、命令行和属性编辑器等组成。

熟悉界面布局对于提高工作效率至关重要。

2.2 AutoCAD基本操作在开始使用AutoCAD之前，我们需要掌握一些基本的操作技巧。

这包括选择、移动、复制、删除、缩放和旋转图形等基本操作。

第三章：绘图命令和工具3.1 绘图命令介绍AutoCAD提供了许多绘图命令，用于创建和编辑图形。

我们将介绍常用的绘图命令，包括线段、圆、矩形、多边形和椭圆等。

3.2 图形编辑工具除了绘图命令外，AutoCAD还提供了强大的图形编辑工具，用于修改和调整已有的图形。

这些工具包括偏移、修剪、延伸和镜像等。

第四章：图层管理4.1 图层概念和作用图层是AutoCAD中一种重要的管理工具，用于控制和组织绘图中的不同元素。

通过使用图层，我们可以对图形进行分组、控制显示和管理图形属性等。

4.2 图层操作在AutoCAD中，我们可以创建、重命名、删除和切换图层。

此外，我们还可以调整图层的显示属性、颜色、线型和线宽等。

第五章：尺寸和标注5.1 尺寸和标注的作用尺寸和标注对于图纸的理解和使用至关重要。

通过尺寸和标注，我们可以表达图形的大小、距离和角度等信息。

完整版)CAD制图入门教程CAD制图入门教程在研究CAD制图前，了解工作界面是提高绘图效率的基础。

CAD的显示界面与Windows的其他应用软件相似，整个绘图窗口由以下几部分组成：1.标题栏和菜单栏：屏幕的顶部是标题栏，如果刚刚启动CAD或当前图形文件尚未保存，则显示Drawing。

紧贴标题栏的是菜单栏，系统默认有十一列下拉菜单，菜单栏的右边是绘图窗口的操作按钮。

2.工具栏：常用的有标准工具栏、对象特性工具栏、绘图工具栏和修改工具栏。

3.绘图窗口：在CAD工作界面上，最大的空白区域就是绘图区，也称为视窗，用户只能在绘图区绘制图形。

利用视窗缩放功能，可使绘图区无限增大或缩小。

当光标移至绘图区域内时，便出现了十字光标和拾取框。

绘图区的左下角有两个互相垂直的箭头组成的图形，这有可能是CAD的坐标系（WCS），也可能是用户坐标系（UCS）。

4.命令行提示区：命令行用于接受用户的命令或参数输入。

在绘图时，应特别注意这个窗口，输入命令后的提示信息，如错误信息、命令选项及其提示信息，都将在该窗口中显示。

5.状态行：显示当前图形的绘制状态，如光标的坐标、捕捉、栅格、正文等功能的开关状态。

为了更好地适应个人需求，可以对窗口元素进行定制：1.工具栏：视图→工具栏，选择所需工具栏后关闭。

或者在任意工具栏上点击右键，点击所需工具栏名称，即可打开或关闭相应工具栏。

2.命令行和绘图窗口：工具→选项→显示，在此选项卡中可改变命令行和绘图窗口的大小、颜色、字体等，也可将其全部恢复为系统缺省值。

将光标称至命令行窗口上边框，当鼠标箭头成双向箭头时，按住鼠标左键上下拖动即可改变命令行窗口行数。

（F2快捷键：命令行和文本窗口的切换。

）状态行开关按钮的选项定制：在按钮上右击鼠标→设置。

F6键则在坐标显示中切换，控制坐标显示特性。

在新建图形文件时，可以通过以下方式进行：1.文件→新建2.标准工具栏→新建3.命令：New4.利用启动对话框新建文件，该对话框有四个选项卡：打开、新建、保存和另存为。

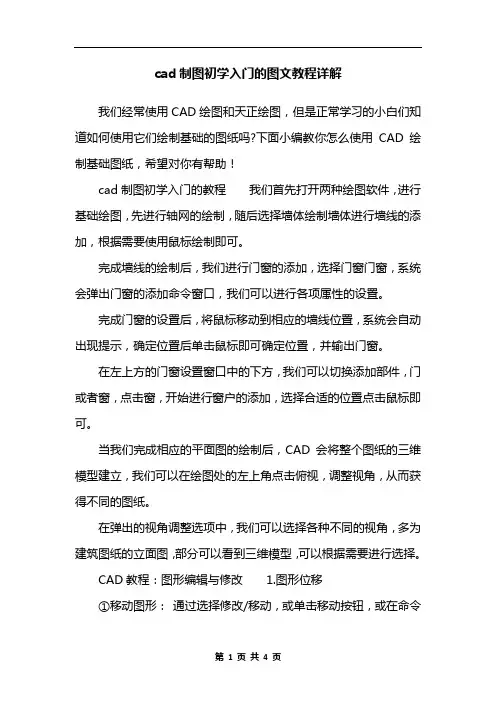

cad制图初学入门的图文教程详解我们经常使用CAD绘图和天正绘图，但是正常学习的小白们知道如何使用它们绘制基础的图纸吗?下面小编教你怎么使用CAD绘制基础图纸，希望对你有帮助！cad制图初学入门的教程我们首先打开两种绘图软件，进行基础绘图，先进行轴网的绘制，随后选择墙体绘制墙体进行墙线的添加，根据需要使用鼠标绘制即可。

完成墙线的绘制后，我们进行门窗的添加，选择门窗门窗，系统会弹出门窗的添加命令窗口，我们可以进行各项属性的设置。

完成门窗的设置后，将鼠标移动到相应的墙线位置，系统会自动出现提示，确定位置后单击鼠标即可确定位置，并输出门窗。

在左上方的门窗设置窗口中的下方，我们可以切换添加部件，门或者窗，点击窗，开始进行窗户的添加，选择合适的位置点击鼠标即可。

当我们完成相应的平面图的绘制后，CAD会将整个图纸的三维模型建立，我们可以在绘图处的左上角点击俯视，调整视角，从而获得不同的图纸。

在弹出的视角调整选项中，我们可以选择各种不同的视角，多为建筑图纸的立面图，部分可以看到三维模型，可以根据需要进行选择。

CAD教程：图形编辑与修改 1.图形位移①移动图形：通过选择修改/移动，或单击移动按钮，或在命令行中输入move来执行。

可以将一个或者多个对象平移到新的位置，相当于删除源对象的复制和粘贴。

②旋转图形：选择修改/旋转，单击旋转按钮，或在命令行中输入rotate来执行。

可以改变对象的方向，并按指定的基点和角度定位新的方向。

一般为说，移动和旋转命令中，基点的指定都需要配合对象捕捉功能来完成，基点是一些具有特殊位置的点。

2.图形修改①删除图形：通过选择修改/删除命令，或单击删除按钮，或中命令行中输入erase来执行。

选择删除命令后，此时屏幕上的十字光标将变为一个拾取框，选择需要删除的对象，按enter回车键。

删除最快办法，先选择物体，再调用删除命令或按delete键。

另外也可以使用剪切到剪贴板方法将对象删除。

②拉伸图形：可以拉伸对象中选定的部分，没有选定部分保持不变。

AutoCAD基础入门教程CAD技巧详细版.pdf第一章二维图形绘制的基本方法1.1 直线的绘制直线是图形中最常见、最简单的实体。

命令是“Line”，或输入“L”按钮是，菜单位置是[绘图] > [直线]。

★提示1：CAD的命令都可以从三个地方来操作：工具按钮、菜单命令、命令行命令，快捷键命令，基本上没有太大差别，取最方便者。

在学习CAD中也要将命令的英文和快捷键记下来。

★提示2：用ESC键中断命令，用空格键确定、完成命令，等于Enter 键，等于右键结束。

★提示3：CAD是一个基于命令式的软件，也就是说基本上都是由单独的命令和参数来完成某个工作的，只有单词，不需语法。

一般不像3D需要多个命令交叉使用。

执行命令后，CAD的提示及操作如下：（看提示）◆指◆定第一点：输入第一点坐标◆后按空格键结束，◆或在窗口拾取一点。

◆指◆定下一点[或放弃（U）]：输入第二点坐标◆后按空格键结束，◆或拾取一点。

◆指◆定下一点[或放弃（U）]：如果只想绘制一条直线，◆就直接按空格键结束操作。

如果想绘制多条直线，◆可在该提示符下继续输入第三点的坐标◆值。

如果想撤消前一步操作，◆输入“U”，◆空格，◆取消上一步操作。

◆指◆定下一点[或闭合（C）/放弃（U）]：如果要绘制一个闭合的图形，◆就需要在该提示符下直接输入“C”，◆将最后确定的一点与最初的起点连成一条闭合的图形。

如果想撤消前一步操作，◆输入“U”取消上一步操作。

中括号表示可选项，小括号里是命令，/表示“或”。

如何结束画线命令呢？空格，或者Enter，或者右键确认。

★提示1：学习看提示，我们现在使用的是中文版本的CAD2004，最大的好处是真正的中文化，所有的命令都有提示出现，很多情况下，大家按照提示去做就可以了。

★提示2：要结束命令时，可按空格键或Enter键来确定命令的执行。

也可以单击鼠标右键，在弹出的菜单里选“确认”。

★提示3：要取消一个命令的执行，可在命令执行过程中按Esc键；使用Esc键还可以取消当前的对话框。

附详细图解：CAD绘图操作步骤在如今的设计领域，计算机辅助设计软件(CAD)已经成为必不可少的工具。

CAD软件通过计算机技术的应用，为设计师提供了更高效、精确的设计方式。

本文将介绍CAD绘图的基本操作步骤，并附上详细的图解，帮助读者快速上手。

第一步：打开CAD软件。

启动计算机后，双击CAD软件的图标，等待软件加载完成。

第二步：选择绘图单位。

在界面的左上角，点击"格式"，然后选择"单位"。

根据实际需求，选择合适的绘图单位，如毫米、厘米、英寸等。

第三步：创建新文件。

在菜单栏中，点击"文件"，然后选择"新建"。

根据需求，选择相应的绘图模板，例如工程图、机械图等。

第四步：绘制基础图形。

在CAD界面的工具栏中，选择绘图工具，例如直线工具、圆工具、矩形工具等。

点击所需工具，然后按照需求拖动鼠标，绘制相应的基础图形。

第五步：编辑图形。

CAD软件提供了各种编辑功能，帮助用户进行图形的修改和完善。

例如，点击"编辑"，选择"移动"可以移动图形的位置；点击"编辑"，选择"镜像"可以镜像图形等。

第六步：添加文字和标注。

在CAD界面的工具栏中，选择文字工具或标注工具，点击工具后，按照提示，点击鼠标确定文字或标注的位置，然后输入相应内容。

第七步：修改图层属性。

在CAD界面的工具栏中，点击"图层属性管理器"，弹出图层属性管理器对话框。

在对话框中，可以创建新图层、修改图层名字、设置图层的颜色、线型等属性。

第八步：保存绘图。

在菜单栏中，点击"文件"，然后选择"保存"。

选择保存路径和文件名，点击"保存"按钮即可保存绘图。

通过以上八个步骤，我们可以完成基本的CAD绘图操作。

当然，这只是一个简单的概述，实际操作中还需要掌握更多的技巧和方法。
