静态电阻应变仪操作规程

BZ2205C静态电阻应变仪操作规程一、技术指标1.应变范围：土19999卩s；分辩率：1卩&。

2.精度：满量程0.1% 土1卩s ;平衡范围：满量程。

3.供桥电压：DC2V ;零点漂移土：1卩& /小时；测试点数：10、20、40、604.测量方式：自动、手动；应变片阻值：60〜1000 Q;应变片灵敏度系数：任意、。

5.电源：AC220V ± 10%50Hz测量精度：1卩m。

二、准备工作1.选择测区和测点，将被测部位清理干净。

三、操作流程图开启仪器——选择程序——进行测量——处理数据四、操作步骤1.按下电源开关，仪器通电，预热20分钟。

2.进行设置，按“设置”健设定：S1 : 1/4桥测量的结束点。

S2 :半桥测量的结束点。

S3 : 1/4桥应变片的灵敏度系数。

S4 :半桥应变片的灵敏度系数。

S5 : 全桥应变片的灵敏度系数。

S6 : 1/4桥是否进行补偿（只有在四分之一桥公共测量时设置为1，其他情况设置为0）。

S7 : 1/4的补偿方式（多少点分配1个补偿点）。

S8 :清空或保留历史的自动测量数据（选择1时是清空数据，选择0时是不删除）。

S9 :确认以让更改的设置生效。

3.根据实际测量要求，确定测量桥的联接方式并接好测点。

4.按下“平衡”开关，利用仪器上和接线箱的调零电位器对测点逐点进行初始调零，如果调不到0,则应记录下初始平衡值。

5.开始测量：按自动键可以进行自动测量，当一个测点测量结束后，自动测量下一测点，直到扫描结束，然后返回H**状态，**加1,测量结果被仪器存储。

按手动键可进行手动测量再按手动键可以进行下一测点测量。

6.测量完毕后，关闭电源。

五、软件的使用1.驱动的安装：首先，先安装PL2303文件夹里的XP文件夹里的安装包，然后连接仪器，先让仪器自动查找，如果查找不成功，就值定在驱动文件里的HL-340 里查找。

2.软件的设置里的结束点1和结束点2和S1和S2相同。

TS3860静态电阻应变仪操作规程一、概述二、仪器准备1.确保仪器处于水平和稳定的工作环境，远离振动和电磁干扰。

2.检查电源线和仪器连接线是否牢固，并确保电源电压符合仪器要求。

3.打开仪器电源开关，并等待一段时间，使仪器达到工作状态。

4.使用纯净的干净布擦拭仪器外壳，确保仪器表面干净无尘。

三、样品准备1.根据实际需求，选择合适的样品进行测试。

样品应具有一定的电阻和应变特性。

2.清洁样品表面，确保无灰尘、油污等物质，使用干净的布擦拭样品表面。

四、连接样品和仪器1.在仪器上找到电极接口，根据样品形式选择合适的电极连接方式，例如夹持、焊接等。

2.将样品连接到仪器电极接口上，确保连接牢固、电极与样品接触良好。

五、仪器校准1.打开仪器上的校准开关，等待仪器进入校准模式。

2.在校准模式下，使用已知的标准电阻和应变值进行校准，确保仪器测量结果准确可靠。

3.根据仪器上的显示屏上的提示，进行相应的校准设置。

六、仪器操作1.打开仪器上的电源开关，进入正常工作模式。

2.根据需要设置仪器的测量范围和测量单位。

3.使用仪器上的操作按钮和旋钮进行相关参数设置，例如采样频率、滤波等。

七、测试流程1.将样品处于静止状态，并保持稳定。

2.在仪器上设置合适的测量范围和单位。

3.使用仪器上的触发按钮开始测量，记录测量值。

4.根据需要重复测量，取平均值作为最终结果。

八、数据处理1.将测量数据导出到计算机或其他数据处理设备上。

2.使用相应的数据处理软件进行数据分析和处理，例如绘制曲线、计算应变值等。

3.对测量结果进行统计和分析，评估材料的性能。

九、仪器维护1.每次使用后，将仪器外壳和电极接口进行清洁，确保仪器表面干净无尘。

2.定期检查仪器电源线和连接线是否损坏，及时更换。

3.定期进行仪器的校准和维护，确保仪器的准确性和可靠性。

4.对仪器进行定期保养，例如擦拭仪器表面、清理内部灰尘等。

十、注意事项1.在使用过程中，避免将仪器暴露在湿度过高、温度过高或过低的环境中。

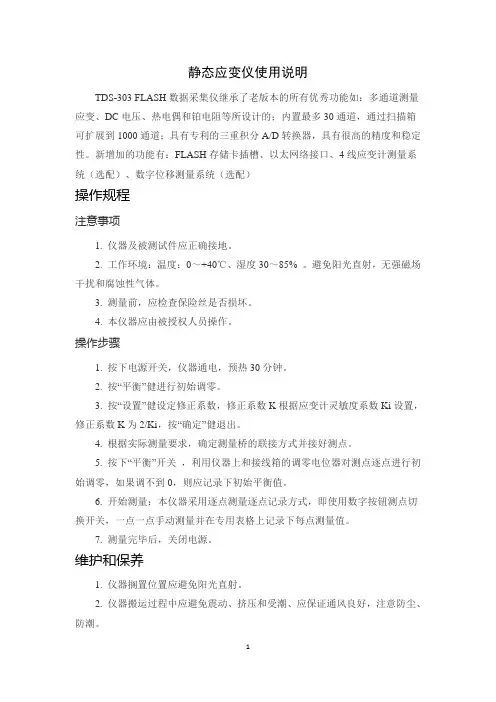

静态应变仪使用说明TDS-303 FLASH数据采集仪继承了老版本的所有优秀功能如：多通道测量应变、DC电压、热电偶和铂电阻等所设计的；内置最多30通道，通过扫描箱可扩展到1000通道；具有专利的三重积分A/D转换器，具有很高的精度和稳定性。

新增加的功能有：FLASH存储卡插槽、以太网络接口、4线应变计测量系统（选配）、数字位移测量系统（选配）操作规程注意事项1. 仪器及被测试件应正确接地。

2. 工作环境：温度：0～+40℃、湿度30～85% 。

避免阳光直射，无强磁场干扰和腐蚀性气体。

3. 测量前，应检查保险丝是否损坏。

4. 本仪器应由被授权人员操作。

操作步骤1. 按下电源开关，仪器通电，预热30分钟。

2. 按“平衡”健进行初始调零。

3. 按“设置”健设定修正系数，修正系数K根据应变计灵敏度系数Ki设置，修正系数K为2/Ki，按“确定”健退出。

4. 根据实际测量要求，确定测量桥的联接方式并接好测点。

5. 按下“平衡”开关，利用仪器上和接线箱的调零电位器对测点逐点进行初始调零，如果调不到0，则应记录下初始平衡值。

6. 开始测量：本仪器采用逐点测量逐点记录方式，即使用数字按钮测点切换开关，一点一点手动测量并在专用表格上记录下每点测量值。

7. 测量完毕后，关闭电源。

维护和保养1. 仪器搁置位置应避免阳光直射。

2. 仪器搬运过程中应避免震动、挤压和受潮、应保证通风良好，注意防尘、防潮。

3. 仪器长时间不用时，应每季度最少开机一次，并且开机时间不少于4小时。

主要技术指标●最多测量1000点●测量：应变、电压、热电偶和铂电阻●测量范围：±640000 µε（应变）；±64V（电压）●测量精度：±0.05%●最高分辨率0.1µε（0.001mV，0.1℃）●采样速度：0.06秒/点●打印速度：0.065秒/点●具有带睡眠功能的定时器和监视比较器●触摸屏操作，方便快捷●GP-IB、RS-232接口和FLASH闪存卡接口●可选配测量：4线应变计、数字位移测量系统●软件：静态测量软件TDS-7130（选配）●主机最多30点，半导体继电器，通过扫描箱扩展通道●适用扫描箱：ASW/SSW/ISW系列●交直流供电：AC 220V，50Hz；DC 11~18V或22~34V（需选配相应的稳压源）主要特点1、单片机控制，各种功能均由前面板按键操作实现。

静态电阻应变仪的操作与维护一、操作1.准备工作：在进行操作之前，首先需要对静态电阻应变仪进行一些准备工作。

检查仪器是否正常运转，是否连接好各种传感器、电缆和数据采集系统等，确保仪器处于正常工作状态。

2.校准：对于静态电阻应变仪来说，良好的校准是确保其测量结果准确性的关键。

因此，在进行实际测量之前，需要对仪器进行校准。

校准的具体步骤可以参考仪器的使用说明书或者相关技术资料。

3.设定测量参数：在进行测量之前，根据具体需要设定好测量参数。

例如，设定采样率、测量范围、滤波等参数，确保仪器能够满足实际需求。

4.连接传感器：将传感器与静态电阻应变仪连接起来。

确保连接稳固可靠，且传感器与被测材料之间的物理接触良好。

5.开始测量：按下开始测量的按钮或者进行相应的操作，开始进行测量。

在测量过程中，需要根据仪器要求进行操作，如给材料加力或者变形，保持测量环境稳定等。

6.数据保存与处理：测量完成后，将测量数据保存到电脑或数据采集系统中，并进行必要的数据分析和后处理，得到需要的结果。

二、维护1.保持清洁：定期清洁仪器的外部表面，以防止灰尘、油脂等杂物对仪器的影响。

注意不要使用腐蚀性或刮擦性的清洁剂，以免对仪器造成损害。

2.定期校准：静态电阻应变仪的测量精度会随时间的推移而下降，因此需要定期进行校准。

校准的频率可以根据具体情况来确定，一般建议每隔一定时间或一段使用次数进行一次校准。

3.防止过载：在使用过程中，需要注意不要超出静态电阻应变仪的最大负荷范围，以防止仪器损坏。

如果需要测量较大应变值的材料，可以选择适当的放大器或增大测量范围。

4.防止湿气侵入：静态电阻应变仪中的电子元件对湿气非常敏感，因此需要防止湿气侵入仪器。

可以在仪器周围放置干燥剂或者使用防潮箱进行存放，保持仪器的干燥。

5.定期检查连接：定期检查传感器、电缆和数据采集系统等的连接状态，确保连接牢固可靠，避免因连接不良引起的测量误差。

6.注意安全事项：在进行测量和维护操作时，需要注意安全事项，避免造成人身伤害或设备损坏。
