第四章离子注入

● 扩散法掺杂时受到化学结合力、扩散系 数及固溶度等方面的限制，而离子注入是 一个物理过程，所以它可以注入各种元素。
● 扩散法是在高温下掺杂，离子注入法掺 杂可以在高温下进行，也可以在室温下或 低温下进行，这样可以减少高温过程对器 件产生的不良影响。
● 离子注入法可以做到高纯度的掺杂，避 免有害物质进入硅片。
（4-2）
Z是离子的电荷数
如果加速管的两端间加的电压差是V ，
则离子通过加速管所获得的能量为：
E=Z×V
（4-3）
一个电子受到1伏的电压差的加速获得的 能量是：
1ev=1.6×10-12尔格
对于IC制造中的离子注入，根据不同的工 艺，能量范围从几十kev到几百kev。
NN阱阱CCMMOOSS工工艺艺中中的的离离子子注注入入
如果束流是稳定的电流I，则：
NSS
=
It q
（4-5）
t = qNS S I
（4-6）
其中：NS 单位面积的注入剂量（个/cm2 ），S 是扫描面积（cm2 ），q 是一个离子的电荷
（1.6×10-19库仑），I 是注入的束流（安培），
t 是注入时间（秒）。
例题：如果注入剂量是5×1015，束流 1mA，求注入一片6英寸硅片的时间
一个质量数为M的正离子，以速 度v垂直于磁力线的方向进入磁场，受 洛伦茨力的作用，在磁场中作匀速圆 周运动的半径R（cm）为：
R = 1.44 MV ×10−2 （4-1） BZ
其中：V 为电压（伏特），Z 为离子的 电荷数，B 是磁场强度（特）。
正交电磁场分析器
⊕
电磁场的磁极
平行平板电极
当离子束垂直进入均匀的正交电磁场时，将同时
受到电场力和洛伦茨力的作用，这两个力的方向正好 相反，只有在某个质量为M的离子在分析器中所受的 电场力和洛伦茨力的数值相等时，不发生偏转而到达 靶室，大于或小于M的离子则被偏转掉。

碰撞，这种碰撞能瞬间形成电
子空穴对。由于两者的质量相
差很大，每次碰撞注入离子能
量损失小，散射角度小，运动
方向基本不变。
第四章离子注入
阻止本领（stopping power）： 材料中注入离子的能量损 失大小。单位路程上注入
离子由于核阻止（Sn(E)）
和电子阻止(Se(E) )所损失 的能量 。 核阻止本领Sn(E) ：来自靶原子 核的阻止。 电子阻止本领Se(E) ：来自靶内 自由电子和束缚电子的阻 止。
第四章 离子注入
第四章离子注入
4.1离子注入设备与工艺 4.2核碰撞和电子碰撞 4.3注入离子在无定形靶中的分布 4.4注入损伤 4.5热退火
第四章离子注入
❖ 离子注入技术是20世纪60年代开 始发展起来的掺杂工艺,它在很多方 面都优于扩散工艺.由于采用了离子 注入技术,推动集成电路的发展,从 而使集成电路进入了超大规模.
通过多次注入使杂质纵向分布精确可控，与高斯分布接近； 也可以将不同能量、剂量的杂质多次注入到衬底硅中， 使杂质分布为设计形状第。四章离子注入
9
离子注入有别于扩散工艺的特点表现在以下几 个方面： ❖ 1、可以用质量分析系统获得单一能量的高纯
杂质原子束，没有沾污。因此，一台注入机 可用于多种杂质。此外，注入过程是在真空
（如氧化硅、氮化硅、铝和光刻胶）进行选
择掺杂。在制备不能采用扩散工艺的器件时，
这为独特的自对准掩模技术的设计提供了很
大的自由度。
❖ 4、离子束的穿透深度随离子能量的增大而增
大，因此，控制同一种或不同种的杂质进行
多次注入时的能量和剂量，可以在很大的范
围内得到不同的掺杂剂浓度分布截面。用这
种方法比较容易获得超陡的和倒置的掺杂截

4.1 核碰撞和碰撞
4.1.3 射程粗略估计 LSS模型：引入简化的无量纲的能量参数ε和射程参 数ρ，即 ρ = (RNM1M24πa2)/(M1+M2)2 ε = E0aM2/[Z1Z2q2(M1+M2)] N- 单位体积的原子数； 1/2 作图，得图4.5 以dε/dρ–ε
4.1 核碰撞和电子碰撞
第四章 离子注入

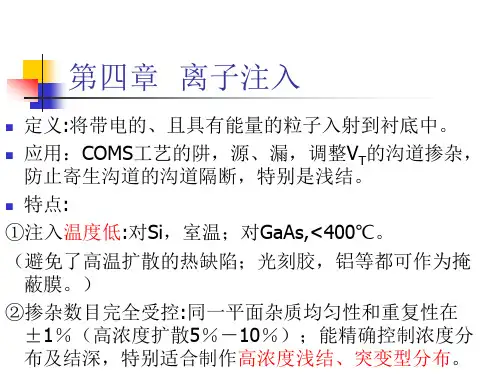

定义:将带电的、且具有能量的粒子入射到衬底中。 应用：COMS工艺的阱，源、漏，调整VT的沟道掺杂， 防止寄生沟道的沟道隔断，特别是浅结。 特点: ①注入温度低:对Si，室温；对GaAs,<400℃。 （避免了高温扩散的热缺陷；光刻胶，铝等都可作为掩 蔽膜。） ②掺杂数目完全受控:同一平面杂质均匀性和重复性在 ±1％（高浓度扩散5％－10％）；能精确控制浓度分 布及结深，特别适合制作高浓度浅结、突变型分布。

注入离子能量与阻挡本领 ①高能区：电子阻挡占主要，核阻挡可忽略。 ②中能区：核阻挡占与电子阻挡相当； ③低能区：核阻挡占主要，电子阻挡可忽略；
4.1 核碰撞和电子碰撞
临界能量（交叉能量）Ene( Ec): Sn(E)=Se(E)处的能量。 ①Ene随注入离子原子量 的增加而增大。 ②轻离子，B: Ene≈15keV， 重离子，P: Ene≈150keV。
4.2 注入离子分布
1.总射程R 定义：注入离子在靶内走过的路径之和。 R与E的关系：根据能量的总损失率， dE dE dE , S E S E
dR dR
n
dR
e
n
e
1 E0 dE S n E S e E dE 则， R dR E0 0 dE / dR 0
第四章 离子注入

分析磁体 粒子束
加速管
工艺腔 扫描盘
工艺控制参数
❖ 杂质离子种类：P+，As+，B+，BF2+，P++，B++，… ❖ 注入能量（单位：Kev）——决定杂质分布深度和形状，
10~200Kev ❖ 注入剂量（单位：原子数/cm2）——决定杂质浓度 ❖ 束流（单位：mA或uA）——决定扫描时间 ❖ 注入扫描时间（单位：秒）——决定注入机产能
Figure 17.15
中性束造成的注入不均匀性
带正电的离子束从质量分析器出来到硅片表面的过程中，
要经过加速、聚焦等很长距离，这些带电粒子将同真空系统中
的残余气体分子发生碰撞，其中部分带电离子会同电子结合，
成为中性的粒子。
对于出现在扫描 系统以前的中性粒子
没有偏转的中性束粒子继续向前
，扫描电场对它已不
200 kev 注入离子在 靶中的高斯分布图
硼原子在不同入射能量 对深度及浓度分布图
高斯分布只在峰值附近 与实际分布符合较好
根据离子注入条件计算杂质浓度的分布
❖ 已知杂质种类(P,B,As)，离子注入能量(Kev)，靶材 （衬底Si,SiO2,Si3N4等）
求解step1：查LSS表可得到Rp和ΔRp
和电子阻止(Se(E) )所损失的能量，总能量 损失为两者的和。
ddE xSnESeE
-dE/dx：能量损失梯度
E：注入离子在其运动路程上任一点x处的能量
Sn(E)：核阻止本领
能量E的函数
Se(E)：电子阻止本领
C: 靶原子密度 ～51022 cm-3 for Si
能量为E的 入射粒子在 密度为C的 靶内走过x 距离后损失 的能量
