第五章--分子束外延

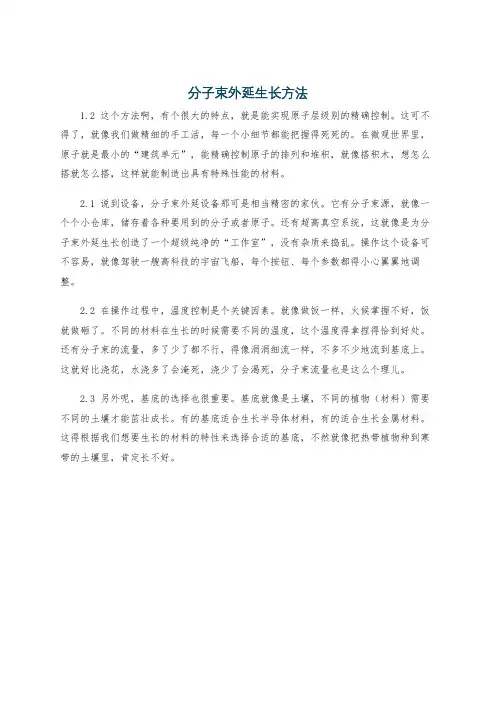

分子束外延生长方法
1.2 这个方法啊，有个很大的特点，就是能实现原子层级别的精确控制。

这可不得了，就像我们做精细的手工活，每一个小细节都能把握得死死的。

在微观世界里，原子就是最小的“建筑单元”，能精确控制原子的排列和堆积，就像搭积木，想怎么搭就怎么搭，这样就能制造出具有特殊性能的材料。

2.1 说到设备，分子束外延设备那可是相当精密的家伙。

它有分子束源，就像一个个小仓库，储存着各种要用到的分子或者原子。

还有超高真空系统，这就像是为分子束外延生长创造了一个超级纯净的“工作室”，没有杂质来捣乱。

操作这个设备可不容易，就像驾驶一艘高科技的宇宙飞船，每个按钮、每个参数都得小心翼翼地调整。

2.2 在操作过程中，温度控制是个关键因素。

就像做饭一样，火候掌握不好，饭就做砸了。

不同的材料在生长的时候需要不同的温度，这个温度得拿捏得恰到好处。

还有分子束的流量，多了少了都不行，得像涓涓细流一样，不多不少地流到基底上。

这就好比浇花，水浇多了会淹死，浇少了会渴死，分子束流量也是这么个理儿。

2.3 另外呢，基底的选择也很重要。

基底就像是土壤，不同的植物（材料）需要不同的土壤才能茁壮成长。

有的基底适合生长半导体材料，有的适合生长金属材料。

这得根据我们想要生长的材料的特性来选择合适的基底，不然就像把热带植物种到寒带的土壤里，肯定长不好。

分子束外延分子束外延（英文名称；Molecular Beam Epitaxy）1、定义：分子束外延是一种新的晶体生长技术，简记为MBE。

其方法是将半导体衬底放置在超高真空腔体中，和将需要生长的单晶物质按元素的不同分别放在喷射炉中（也在腔体内）。

由分别加热到相应温度形成蒸汽，经小孔准直后形成分子束或原子束直接喷射到上述衬底上，同时控制分子束对衬底的扫描，就可以生长出极薄的（可薄至单原子层水平）单晶体和几种物质交替的超晶格结构。

2、研究对象：分子束外延主要研究的是不同结构或不同材料的晶体和超晶格的生长。

3、MBE的一般结构：目前最典型的MBE系统是由进样室、预备分析室、和外延生长室串连而成。

进样室：进样室用于换取样品，是整个设备和外界联系的通道，也可同时放入多个衬底片。

预备分析室：对衬底片进行除气处理，对样品进行表面成分、电子结构和杂质污染等分析。

通常在这个真空室配置AES、SIMIS、XPS、UPS等分析仪器。

外延生长室：是MBE系统中最重要的一个真空工作室，用于样品的分子束外延生长。

配置有分子束源、样品架、电离记、高能电子衍射仪和四极质谱仪等部件。

监测分子束流有以下几种：●（1）石英晶体常用于监测束流，束流屏蔽和冷却适当，可得满意结果。

但噪音影响稳定性。

几个 m后，石英晶体便失去了线性。

调换频繁，主系统经常充气，这不利于工作。

●（2）小型离子表，测分子束流压，而不是测分子束流通量。

由于系统部件上的淀积而使其偏离标准。

●（3）低能电子束，横穿分子束，利用所探测物种的电子激发荧光。

原子被激发并很快衰退到基态产生UV荧光，光学聚焦后荧光密度正比于束流密度。

可做硅源的反馈控制。

不足之处：切断电子束，大部分红外荧光和背景辐射也会使信噪比恶化到不稳定的程度。

它只测原子类，不能测分子类物质。

生长室结构：分子束外延中的分子（原子）运动速率非常之高，源分子（原子）由束源发出到衬底表面的时间极其短暂，一般是毫秒量级，一旦将分子束切断，几乎是在同时，生长表面上源的供应就停止了，生长也及时停止。

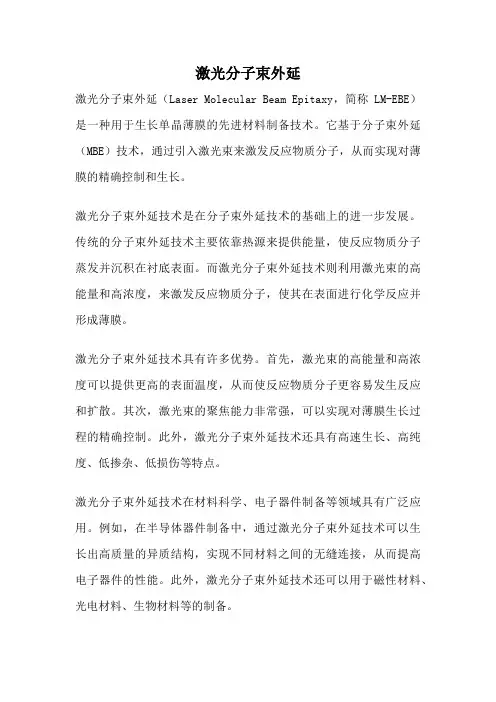

激光分子束外延激光分子束外延（Laser Molecular Beam Epitaxy，简称LM-EBE）是一种用于生长单晶薄膜的先进材料制备技术。

它基于分子束外延（MBE）技术，通过引入激光束来激发反应物质分子，从而实现对薄膜的精确控制和生长。

激光分子束外延技术是在分子束外延技术的基础上的进一步发展。

传统的分子束外延技术主要依靠热源来提供能量，使反应物质分子蒸发并沉积在衬底表面。

而激光分子束外延技术则利用激光束的高能量和高浓度，来激发反应物质分子，使其在表面进行化学反应并形成薄膜。

激光分子束外延技术具有许多优势。

首先，激光束的高能量和高浓度可以提供更高的表面温度，从而使反应物质分子更容易发生反应和扩散。

其次，激光束的聚焦能力非常强，可以实现对薄膜生长过程的精确控制。

此外，激光分子束外延技术还具有高速生长、高纯度、低掺杂、低损伤等特点。

激光分子束外延技术在材料科学、电子器件制备等领域具有广泛应用。

例如，在半导体器件制备中，通过激光分子束外延技术可以生长出高质量的异质结构，实现不同材料之间的无缝连接，从而提高电子器件的性能。

此外，激光分子束外延技术还可以用于磁性材料、光电材料、生物材料等的制备。

为了实现高质量的薄膜生长，激光分子束外延技术需要考虑多个因素。

首先，要选择适合的激光源，激光的波长和功率对薄膜生长有重要影响。

其次，要控制好激光束的聚焦和扫描，以实现对薄膜生长过程的精确控制。

此外，还要考虑反应物质分子的供应和扩散，以及衬底的表面处理等因素。

激光分子束外延技术是一种先进的材料制备技术，通过利用激光束的高能量和高浓度，实现对薄膜生长过程的精确控制。

它在材料科学、电子器件制备等领域具有广泛应用前景。

随着技术的不断进步和发展，相信激光分子束外延技术将在未来发挥越来越重要的作用。

半导体分子束外延生长技术第一章绪论半导体分子束外延生长技术是一种高效、精确的半导体材料制备方法。

它通过对单个原子或分子进行控制，使其按照预先设计的方法在晶体表面上沉积，成功地扩展了半导体材料的制备能力。

本文将分别介绍半导体分子束外延生长技术的定义、基本原理、应用以及未来发展趋势。

第二章基本原理半导体分子束外延生长技术的基本原理是利用分子束外延，将分子束喷射在单晶表面上，通过外延生长形成薄膜。

其主要过程包括制备表面、准备分子束、表面邻域反应和压缩成膜等步骤。

首先，需要制作出单晶表面，通常采用化学气相沉积和物理气相沉积等技术方法。

随后，需要准备出所需的分子束，可以采用光子法、离子束法等技术，将分子束聚焦到单晶表面上，使其形成定向生长的应力场。

然后，分子束与单晶表面相互作用，在表面上发生表面邻域反应，形成键合。

这些反应随着时间的推移而逐渐扩展，直到最终形成均匀的薄膜。

最后，将这些定向生长的应力场压缩成膜，即得到所需的薄膜材料。

第三章应用半导体分子束外延生长技术在光电子、微电子、太阳能电池等领域有着广泛的应用前景。

其中，最常见的应用是生长出高质量、厚度均匀、表面平整的半导体材料。

这种材料具有能带宽度、折射率和光学增益系数等物理性能的优异特点，在半导体激光器、光电子器件、传感器等方面有广泛的应用前景。

此外，半导体分子束外延生长技术还可以用于制备二维材料和纳米结构材料，满足快速高精度器件的需求。

第四章发展趋势半导体分子束外延生长技术的发展趋势主要表现在以下几个方面：1.多元化的控制技术。

目前，半导体分子束外延生长技术还存在一些问题，如杂质、应变和晶格缺陷等。

为了解决这些问题，需要不断改进分子束技术，并结合机器学习、人工智能等技术手段实现高精度的控制。

2.质量稳定性的提高。

半导体材料质量的稳定性是做高精度器件的前提，因此未来将致力于提高技术的稳定性，优化生长过程中的各种参数，并采用先进的表征、测试、反馈技术。

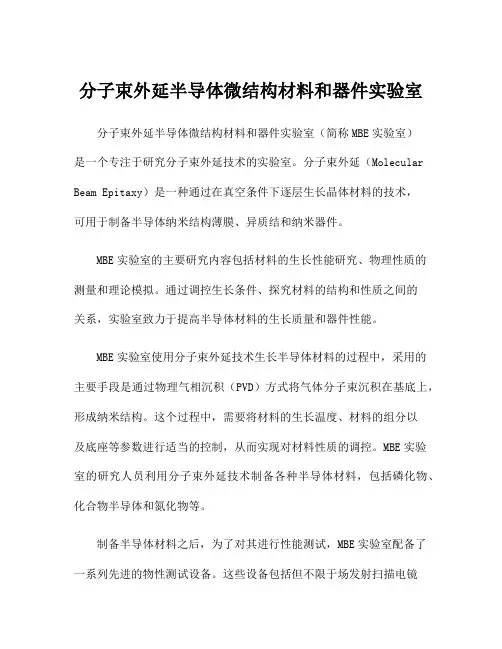

分子束外延半导体微结构材料和器件实验室分子束外延半导体微结构材料和器件实验室（简称MBE实验室）是一个专注于研究分子束外延技术的实验室。

分子束外延（Molecular Beam Epitaxy）是一种通过在真空条件下逐层生长晶体材料的技术，可用于制备半导体纳米结构薄膜、异质结和纳米器件。

MBE实验室的主要研究内容包括材料的生长性能研究、物理性质的测量和理论模拟。

通过调控生长条件、探究材料的结构和性质之间的关系，实验室致力于提高半导体材料的生长质量和器件性能。

MBE实验室使用分子束外延技术生长半导体材料的过程中，采用的主要手段是通过物理气相沉积（PVD）方式将气体分子束沉积在基底上，形成纳米结构。

这个过程中，需要将材料的生长温度、材料的组分以及底座等参数进行适当的控制，从而实现对材料性质的调控。

MBE实验室的研究人员利用分子束外延技术制备各种半导体材料，包括磷化物、化合物半导体和氮化物等。

制备半导体材料之后，为了对其进行性能测试，MBE实验室配备了一系列先进的物性测试设备。

这些设备包括但不限于场发射扫描电镜（FESEM）、高分辨透射电镜（HRTEM）、电子能谱仪（ESCA）等。

这些仪器可以提供关于样品表面形貌、晶体结构、成分分析等信息，以便进一步研究其性能和相关物理现象。

与此同时，MBE实验室也注重理论研究和模拟计算。

通过建立理论模型和数值计算，研究人员可以更好地理解半导体材料的生长机制、晶体结构和电子结构等特性。

这些理论研究结果可为实验提供指导，为实验数据的解释提供理论依据。

除了研究外，MBE实验室还将重点关注纳米器件的应用开发。

根据不同的研究方向，实验室会制备不同类型的器件，如光电器件、电子器件等。

通过材料和器件的优化设计，实验室致力于在光电子、能源存储和集成电路等领域推动半导体技术的应用进展。

最后，MBE实验室也注重科学交流与合作。

与国内外的研究机构和大学建立合作关系，开展联合研究项目，参加国际学术会议和交流活动，将研究成果广泛传播，并与业界建立联系，以实现科研成果的产业化。

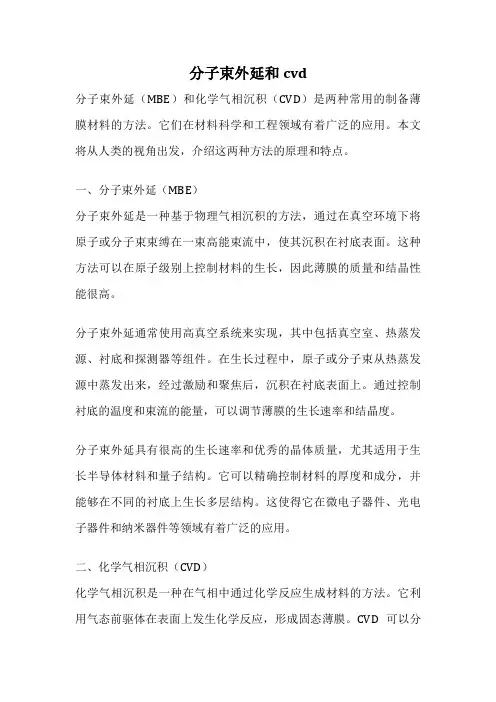

分子束外延和cvd分子束外延（MBE）和化学气相沉积（CVD）是两种常用的制备薄膜材料的方法。

它们在材料科学和工程领域有着广泛的应用。

本文将从人类的视角出发，介绍这两种方法的原理和特点。

一、分子束外延（MBE）分子束外延是一种基于物理气相沉积的方法，通过在真空环境下将原子或分子束束缚在一束高能束流中，使其沉积在衬底表面。

这种方法可以在原子级别上控制材料的生长，因此薄膜的质量和结晶性能很高。

分子束外延通常使用高真空系统来实现，其中包括真空室、热蒸发源、衬底和探测器等组件。

在生长过程中，原子或分子束从热蒸发源中蒸发出来，经过激励和聚焦后，沉积在衬底表面上。

通过控制衬底的温度和束流的能量，可以调节薄膜的生长速率和结晶度。

分子束外延具有很高的生长速率和优秀的晶体质量，尤其适用于生长半导体材料和量子结构。

它可以精确控制材料的厚度和成分，并能够在不同的衬底上生长多层结构。

这使得它在微电子器件、光电子器件和纳米器件等领域有着广泛的应用。

二、化学气相沉积（CVD）化学气相沉积是一种在气相中通过化学反应生成材料的方法。

它利用气态前驱体在表面上发生化学反应，形成固态薄膜。

CVD可以分为热CVD和低温CVD两种方式。

热CVD是通过在高温下使气态前驱体分解并沉积在衬底表面上。

这种方法适用于生长高质量的单晶薄膜，但需要高温条件和较长的生长时间。

低温CVD是在较低温度下实现材料的生长，通常在300-900摄氏度之间。

它可以通过增加反应气体的活性来降低生长温度，从而适用于热敏性衬底和复杂结构的生长。

化学气相沉积具有生长速度快、成本低廉和生长均匀性好的特点。

它可以生长多种材料，如金属、半导体和氧化物等。

因此，在光电子、能源和化学传感器等领域有着广泛的应用。

总结：分子束外延和化学气相沉积是两种常用的制备薄膜材料的方法。

它们在材料科学和工程中发挥着重要的作用。

分子束外延通过物理气相沉积的方式实现高质量薄膜的生长，而化学气相沉积则通过化学反应在气相中生成材料。

分子束外延生长的原理
分子束外延生长（Molecular Beam Epitaxy，简称MBE）是一种用于在晶体表面上逐层生长单晶薄膜的方法。

其原理如下：
1. 分子束发射：首先，通过热蒸发或激光蒸发等方法，将所需材料制成独立的分子束。

这些分子束含有待生长薄膜的原子或分子。

2. 分子束定向：分子束通过使用适当的准直光学系统进行定向，确保其能够以高度定向的方式击中生长基底。

3. 生长基底准备：生长基底（通常是单晶基底）表面需要被清洁和准备好，以确保分子束能够有效地吸附和生长。

4. 吸附和生长：当分子束击中生长基底时，原子或分子会吸附在基底上。

在吸附过程中，吸附物与基底原子相互作用，形成一个层状结构。

分子束在生长过程中控制的参数包括温度、压力和生长速率等。

5. 脱附和富集：一旦层状结构形成并达到所需厚度，可以停止分子束的发射并降低温度，以使薄膜表面的非平衡态物种重新脱附。

这一步骤可以减少杂质和缺陷的存在，提高薄膜质量。

MBE方法能够实现高度控制的单层生长，具有较低的污染和表面缺陷，被广泛应用于半导体器件和纳米结构材料的制备中。

分子束外延技术分子束外延（molecular beam epitaxy,MBE）技术是一种可在原子尺度上精确控制外延膜厚度、精确控制对薄膜的掺杂和精确控制界面平整度的薄膜制备技术，主要用于制备超薄膜、多层量子阱和超晶格等半导体用高精度薄膜，是新一代电子器件、光电子器件的主要制备技术之一。

1958年，K.Z. Gunther首先提出分子東外延概念；1968年，J.E. Davey和T. Pankey用分子束外延技术制备了GaAs薄膜；1975年，MBE技术应用于半导体器件制备。

我国1980年出产首台MBE系统，1986年后进入器件应用阶段。

图1 外延膜的示意图1.分子束外延原理分子束外延是把构成晶体的各个组分分别放在不同的蒸发源中，在10-8Pa的超高真空条件下，缓慢加热膜材，使之形成分子束流并以一定的热运动速度，按一定的比例喷射到基片上，在基体上进行外延薄膜生长，并在线监测生长过程的一种镀膜方法。

从本质上讲，它是一种真空蒸发镀，包括分子束的产生、分子束的输运和分子束的沉积三个过程。

分子束外延示意图如图2所示[1]，膜材放在蒸发源中，每个蒸发源有一个挡板，蒸发源对准基体，基体可以加热调节温度，另外有监测设备，在线监测薄膜晶态结构。

图2 分子束外延示意图1.1分子束的产生分子束是通过蒸发源产生的，蒸发源决定分子束的活性、分子束强度（由蒸发速率决定）。

蒸发源包括克努曾舟[2]、电子束加热源和裂解炉。

克努曾舟主要用来蒸发低熔点材料，如Ge、Ga和Al等，而电子束主要用于高熔点物质蒸发，如C、W等。

裂解炉通常用于As和P等物质的蒸发，这些材料蒸发时容易形成四聚体，需要用裂解炉使四聚体变成活性较高的二聚体或单原子。

束流反应活性高，利于制备热力学平衡态下难以制备的高浓度合金，因而能够制备新型人工材料和器件。

反应活性高，还利于降低样品生长时的衬底（基体）温度，从而减弱膜层或成分间相互扩散，有利于制作陡峭界面和极薄层的结构。

分子束外延技术在红外探测领域的应用摘要：对于现代化战争而言，红外技术由于具有安全隐蔽、不易受干扰和保密性强等优点，已经成为不可缺少的关键技术。

红外探测材料的发展决定了红外技术的发展水平，实现高性能和低成本的红外探测器技术，既是红外技术自身发展的必然也是一个国家现代化军事和国民经济发展的需求。

分子束外延技术是一种在超高真空条件下的薄膜生长技术，在高温超导薄膜的研究、多元化合物半导体薄膜的生长等领域应用广泛[1]，由于其生长的材料精准可控，生长环境清洁等优点，是红外探测材料生长的重要渠道。

关键词：分子束外延；红外探测材料；VO21分子束外延技术1.1分子束外延生长原理与优点分子束外延是二十世纪60年代末70年代初由Bell实验室的Arthur和A.Y.Cho等人发展起来的超高真空条件下的外延生长技术。

经典分子束外延设备由生长室、样品传输杆、蒸发源和检测生长的反射式高能粒子衍射仪组成，将所需要的材料放入蒸发源中，通过蒸发源控制器控温加热，使所需要的元素以分子或者原子的方式蒸发到保持在一定温度的衬底上，分子或者原子在衬底表面吸附和转移，以形成所需的高精度薄膜材料。

延生长相对于其他生长方式有一定的优点，第一能控制生长薄膜的层数，制备原子级别的单晶层，并创造出自然界中不存在的结构；第二能精准控制束流和衬底条件，从而得到理想的薄膜材料；第三能生长出高质量的薄膜材料，由于其生长的坏境为高真空，并可以在低温下生长，这就避免了不必要的杂质，从而提高生长薄膜材料的质量；第四能监测薄膜材料的生长和动力学生长过程，从而调整和预测薄膜材料的质量，这需要通过安装高能粒子衍射仪（RHEED）来实现。

1.2薄膜材料的生长模式薄膜材料的生长是一个受到很多因素影响的过程，主要因素有两个，一是动力学因素，主要是指原子由蒸发源蒸镀到衬底上的特定条件，比如生长的速度、各原子的比例、衬底的具体结构和温度等；二是热力学因素，它主要是指降低生长过程中薄膜系统能量的一些因素，比如薄膜与衬底的晶格失配和各原子之间的相互作用等。

分子束外延是一种新的晶体生长技术，简记为MBE。

其方法是将半导体衬底放置在超高真空腔体中，和将需要生长的单晶物质按元素的不同分别放在喷射炉中（也在腔体内）。

由分别加热到相应温度的各元素喷射出的分子流能在上述衬底上生长出极薄的（可薄至单原子层水平）单晶体和几种物质交替的超晶格结构。

分子束外延主要研究的是不同结构或不同材料的晶体和超晶格的生长。

该法生长温度低，能严格控制外延层的层厚组分和掺杂浓度，但系统复杂，生长速度慢，生长面积也受到一定限制。

分子束外延是50年代用真空蒸发技术制备半导体薄膜材料发展而来的。

随着超高真空技术的发展而日趋完善，由于分子束外延技术的发展开拓了一系列崭新的超晶格器件，扩展了半导体科学的新领域，进一步说明了半导体材料的发展对半导体物理和半导体器件的影响。

分子束外延的优点就是能够制备超薄层的半导体材料；外延材料表面形貌好，而且面积较大均匀性较好；可以制成不同掺杂剂或不同成份的多层结构；外延生长的温度较低，有利于提高外延层的纯度和完整性；利用各种元素的粘附系数的差别，可制成化学配比较好的化合物半导体薄膜分子束外延（Molecular Beam Epitaxy）技术是在真空沉积法和1968年阿尔瑟(Arthur)对镓砷原子与GaAs表面相互作用的反应动力学研究的基础上，由美国贝尔实验室的卓以和在70年代初开创的。

它推动了以超薄层微结构材料为基础的新一代半导体科学技术的发展。

分子束外延（MBE）是一种灵活的外延薄膜技术，可以表述为在超高真空环境中通过把热蒸发产生的原子或分子束投射到具有一定取向、一定温度的清洁衬底上而生成高质量的薄膜材料或各种所需结构。

晶体生长受分子束相互作用的动力学过程支配，而异于常规的化学气相淀积(VPE)和液相外延(LPE)中的准热力学平衡。

随着MBE技术的发展，出现了迁移增强外延技术（MEE）和气源分子束外延（GS-MEE）技术，近年来又出现了激光分子束外延技术。

固体物理与半导体物理智慧树知到课后章节答案2023年下浙江大学浙江大学第一章测试1.半导体电阻率的范围通常为（）Ω·cmA:B:＞10C:D:＞＞10答案:2.半导体的特性包括（）A:导通特性B:温度敏感性C:光敏感性D:杂质敏感性答案:温度敏感性;光敏感性;杂质敏感性3.随着温度升高，半导体的电阻率一定升高（）答案:错4.半导体材料的电阻率，跨越了非常大的范围，使得我们能够通过各种效应来对它们进行调制，比如，我们可以通过掺杂改变半导体的电阻率（）A:对 B:错答案:对5.摩尔定律，是指单位面积的集成电路上晶体管数目，或者说集成电路的集成度，每18个月要增加一倍。

（）A:错 B:对答案:对第二章测试1.半导体材料最常见的晶体结构不包括（）A:纤锌矿型结构B:闪锌矿型结构C:金刚石型结构D:密堆积结构答案:密堆积结构2.描述晶体结构的最小体积重复单元的是（）A:原胞B:晶胞D:基矢答案:原胞3.正四面体的对称操作有（）个A:24B:32C:16D:8答案:244.晶体结构的基本特点不包括（）A:周期性B:重复性C:各向异性D:单一性答案:各向异性;单一性5.各向异性不是晶体的基本特性之一。

（）A:对 B:错答案:错第三章测试1.每个布里渊区的体积均相等，都等于倒格子（）的体积。

A:单胞B:原胞C:晶胞D:晶体答案:原胞2.周期性边界条件决定了电子的波矢K在第（）布里渊区内可取值数量与晶体的初基元胞数N相等。

A:三B:二C:四D:一答案:一3.布里渊区的特点不包括 ( )A:各个布里渊区的形状都不相同B:各布里渊区经过适当的平移，都可移到第一布里渊区且与之重合C:每个布里渊区的体积都不相等D:晶体结构的布喇菲格子虽然相同，但其布里渊区形状却不会相同答案:每个布里渊区的体积都不相等;晶体结构的布喇菲格子虽然相同，但其布里渊区形状却不会相同4.对于一定的布喇菲晶格，基矢的选择是不唯一的，但是对应的倒格子空间是唯一的。

分子束外延和cvd分子束外延和化学气相沉积（CVD）是两种常用的薄膜生长技术，它们在材料科学和工程领域有着广泛的应用。

本文将从人类的视角出发，详细介绍这两种技术的原理、应用和优缺点，以及它们对人类社会的贡献和影响。

一、分子束外延（MBE）分子束外延是一种通过在真空中控制分子束来生长薄膜的技术。

在MBE过程中，采用气体源将原子或分子转化为分子束，然后将其瞄准到待生长表面上。

通过控制分子束的能量和角度，可以实现对薄膜生长的精确控制。

MBE技术在半导体器件、光电子器件和纳米材料等领域有着重要的应用。

MBE技术的优点在于其生长速率较慢，能够实现高质量的薄膜生长。

由于在真空环境下进行，可以避免氧化和杂质的污染，从而得到更纯净的材料。

此外，MBE技术可以实现单层薄膜的生长和原子级别的控制，有利于制备纳米器件和量子结构。

然而，MBE技术也存在一些限制。

首先，由于薄膜生长速率较慢，生产效率较低，不适合大规模工业生产。

其次，MBE设备复杂，操作难度较大，需要高度专业化的技术人员进行操作和维护。

此外，MBE技术对材料的选择性较强，只能用于某些特定的材料。

二、化学气相沉积（CVD）化学气相沉积是一种通过化学反应在固体表面上生长薄膜的技术。

在CVD过程中，将气体源中的反应物输送到待生长表面上，通过化学反应生成固态产物。

CVD技术具有生长速度快、适用范围广的特点，广泛应用于半导体、涂层和薄膜材料等领域。

CVD技术的优点在于其生长速度快，适用于大面积薄膜的生长。

同时，CVD技术可以实现复杂结构的薄膜生长，如多层薄膜、异质结构等。

此外，CVD技术的设备相对简单，操作和维护较为方便。

然而，CVD技术也存在一些问题。

首先，由于化学反应涉及到多种气体和反应物，需要严格控制反应条件，如温度、压力和气体流量等，以保证薄膜的质量和均匀性。

其次，CVD过程中会产生大量的废气和有害物质，需要进行处理和排放，对环境造成一定的影响。

总的来说，分子束外延和化学气相沉积是两种重要的薄膜生长技术，它们在材料科学和工程领域有着广泛的应用。

分子束外延技术在纳米器件制造中的应用第一章：引言纳米器件已经成为诸多领域的重要组成部分，同时也是近年新兴技术的热点领域。

考虑到纳米器件的特殊尺寸范围和应用场景，制造纳米器件需要特殊的技术和设备。

其中，分子束外延技术(MBE)是制造纳米器件的重要技术之一。

本文将详细介绍MBE技术及其在纳米器件制造中的应用。

第二章：分子束外延技术的基本原理分子束外延技术是一种用于制造单晶膜的技术。

其基本原理是利用热源或激光将生长物质加热至高温状态，使其成为分子束，然后控制这些分子束沉积在一定温度的晶体表面，形成单晶膜。

通常，生长物质通常是金属或半导体材料，而沉积在晶体表面的单晶膜以及其他注入剂则可以组成复杂器件。

第三章：分子束外延技术的优势分子束外延技术被普遍认为是制造纳米器件的最佳方法之一。

其主要优点包括：1.精确控制生长：MBE可以精确地控制薄膜的生长速率、厚度和成分，从而形成结构精度高、位置可控的器件。

2.优异膜质：通过MBE制备的单晶膜拥有优异的晶体质量和表面平整度，这些都是制造高性能纳米器件所必需的条件。

3.纳米尺度控制：MBE可以在纳米尺度下控制晶体生长，也可以在晶体表面上控制有序分子层的形成，实现自组装技术。

4.环境友好：MBE生产过程不生成废气、废液，非常环保，在实际应用中有很高的关注度。

第四章：分子束外延技术在纳米器件制造中的应用分子束外延技术在纳米器件制造中的应用广泛，举几个例子：1.纳米电子器件MBE提供了高质量材料和半导体生长工艺，在纳米尺度下形成电子器件，是公认的纳米电子器件制备技术之一。

MBE生长的半导体材料可以作为纳米电子器件中的储存、传输和驱动元件，如由锗和铜作为储存和驱动元件组成的电子元件就可以在晶体表面上生长。

2.纳米磁性材料分子束外延技术广泛应用于纳米磁性材料的生长，如自旋玻璃、铁磁/非磁复合介质、磁随机访问存储器等系统。

在这些应用中，MBE成功地生长了具有优异磁-输运性能的新型材料结构和器件，为纳米磁性材料的发展打下了坚实的基础。
